satan39,
*

Место в плате есть для четвертого мотора?
Если нет- купить новую плату для 4х, а то замучаетесь каждый раз настройки менять в маче.
И подмену осей делать постпроцессором(типа 4axis X-A), а не физической перекидкой проводов моторов.

Контроллер сделан,ШД поворотной оси к нему подключен,а вот как настроить.....?

4ahis X-A-это надо выбирать при сохранении УП вместо G-кода\мм\

satan39,
Доброго дня!
У меня уже большой опыт с машинами и предлагаю вот что сделать:
Давайте  разделим на задачи.

Первое, я вижу, это настройка MACH 3.
        Тут чтоб оси все работали и крутились и бегали  как нужно.
        В частности с осью А нужно разобраться.
        Сейчас вы поставили новую электронику на нее, я так понял, и
           напишите, в каком режиме работает драйвер мотора на ось А.
        С этими параметрами и настроим ось так, что в MACH 3 вводим:
Z 3600 F 2000
        И ось должна сделать 10 оборотов.
        Так и проверим ее точность.

Ну а втрое это - в АртКаме вы уже поняли как что делать.
Верно?

baramykin,
Z 3600 ?

1оборот ШД-60х2=120имп.\мотор 6гр.на шаг,контроллер с полушагом\
1об. оси А-120х10.08=1209.6имп.  Step Per будет 1209.6:360град=3,36
По команде А360 ось делает 1 об.по ком.А3600-10 об.
И что теперь? Раньше я резал восковку кольца по развернутой stl модели.
Там Step per был импульсы на мм. А теперь как резать кольцо?????

satan39,
А в чем проблема -то? Ось крутит как надо.
Импорт модели в атркам для развертки, затем УП, затем сохранение УП в постпроцессоре(допустим"модел мастер 4 аксиз Х-А").
Все должно резаться как надо.
Вообще лучше бы видео сняли: как все делаете, по порядку,  чтобы наглядно было.
Покажите начало УП в формате  блокнота и скриншот момента сохранения УП

Ну значит с MACH 3 все норм.
В Арткаме нужно теперь посмотреть что к чему.

Развернул,сохранил в постпроцессоре Model Master 4Axis Rotaru(x-A) (*mmg)-с таким расширением
файл не загружается в МАЧ3!

А в текстовом редакторе открываете файл?
G код там есть?

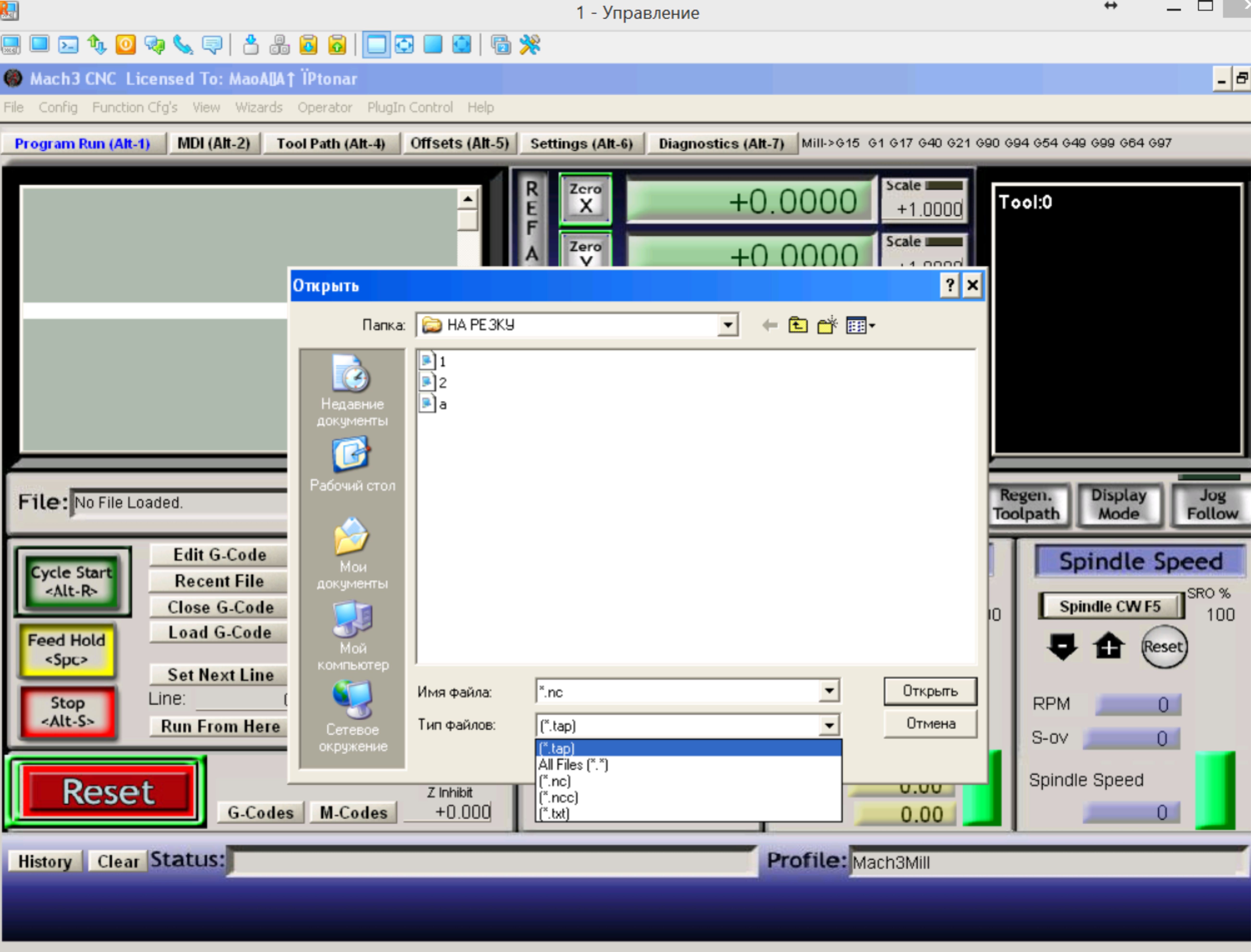

А так в MACHе что угодно открыть.




Выбираем All files и видим все файлы в директории.
А у вас что?

Ни когда больше этого не говорите , а то будете посмешищем как Дмитрий из Канады(файл грузится с флэшки в три клика, даже в стойку фанук, и даже с именем на кирилице, это достоверный факт, как и то что земля круглая)
Вы уверены, что у вас мач3? Загрузить можно хоть файл рино, другое дело что открыть не сможете .
Как раньше то резали? Сомнения какие-то у меня...

Резал только в плоскости! А вот кольцо не получается! Сейчас УП сохранил в  Model Master 4Axis Rotaru(x-A) (*mmg),загрузил в мач3,запустил-ось Z поднялась на 3мм и процесс остановился!

Что-то не то отправил!

satan39,
При резке кольца зед не может быть ниже нуля, станок не будет резать.
В постпроцессоре нужно, чтобы второй строкой после запуска шпинделя, была команда для оси зед, а только потом для осей Х и У, иначе фрезу сломаете когда нибудь.
Скрин дайте арткама с УП, что-то там не чисто...
Возьмите мой постппроц, замените им свой в арткаме

satan39,
Странная УП, или только это только начало?

satan39,
подправил УП, попробуйте, только ради бога подальше от поворотки , воздух порежьте

satan39,
Ноль по зед при резке кольца по кругу должен быть в цетре оси вращения, это нужно помнить при работе с повороткой.

Откуда странная УП? Мне так и не удалось ее отправить!

И почему-то в этой  УП нет координаты У 1!
