Наклон шпинделя с фрезой решает вопрос с пролезанием, правда не везде




Вот так же все будет происходить с углами градусов которые вас так интересуют, главное правильно ввести.

Natachka,
разницы нет, что снаружи кольца обрабатывать, что внутри... для внутрянки нужно лишь повернуть кронштейн шпинделя на допустимый угол, чтоб подлезть... чем шире кольцо, тем угол отклонения от 90' будет больше... в соответствии будет выглядеть и профиль рельефа...
пардон, Янис уже пояснил

Доброго времени суток!

Снова приношу извинения за молчание!
Не было возможности ответить всем писавшим, так как был в коммандировке.

Почты и ЛС собралось очень много.
Сегодня постараюсь все разгрести и ответить всем.

По поводу руководства в электронном виде - могу предложить PDF с невысоким разрешением, но с понятным и читаемым текстом и более-менее четкими картинками.
Все это ради избежания перепечатки и редактирования материала.

Пришлось идти таким путем, так как 60% заказчиков руководства находятся в далеких областях РФ или вообще в других странах. И пересылка может занять длительное время.

На этой неделе будем плотно заниматься рассылкой, поэтому постараюсь держать всех вкурсе.

С уважением, Дмитрий.

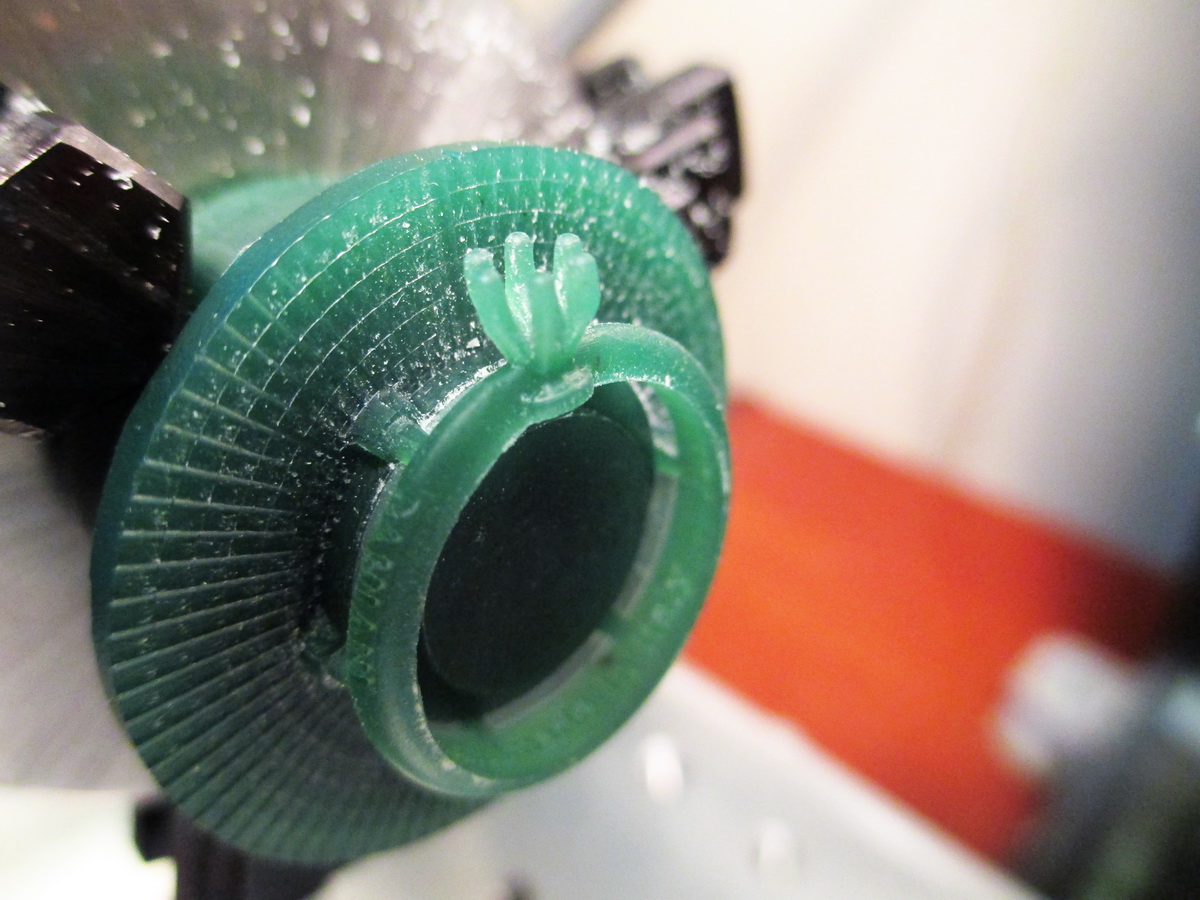

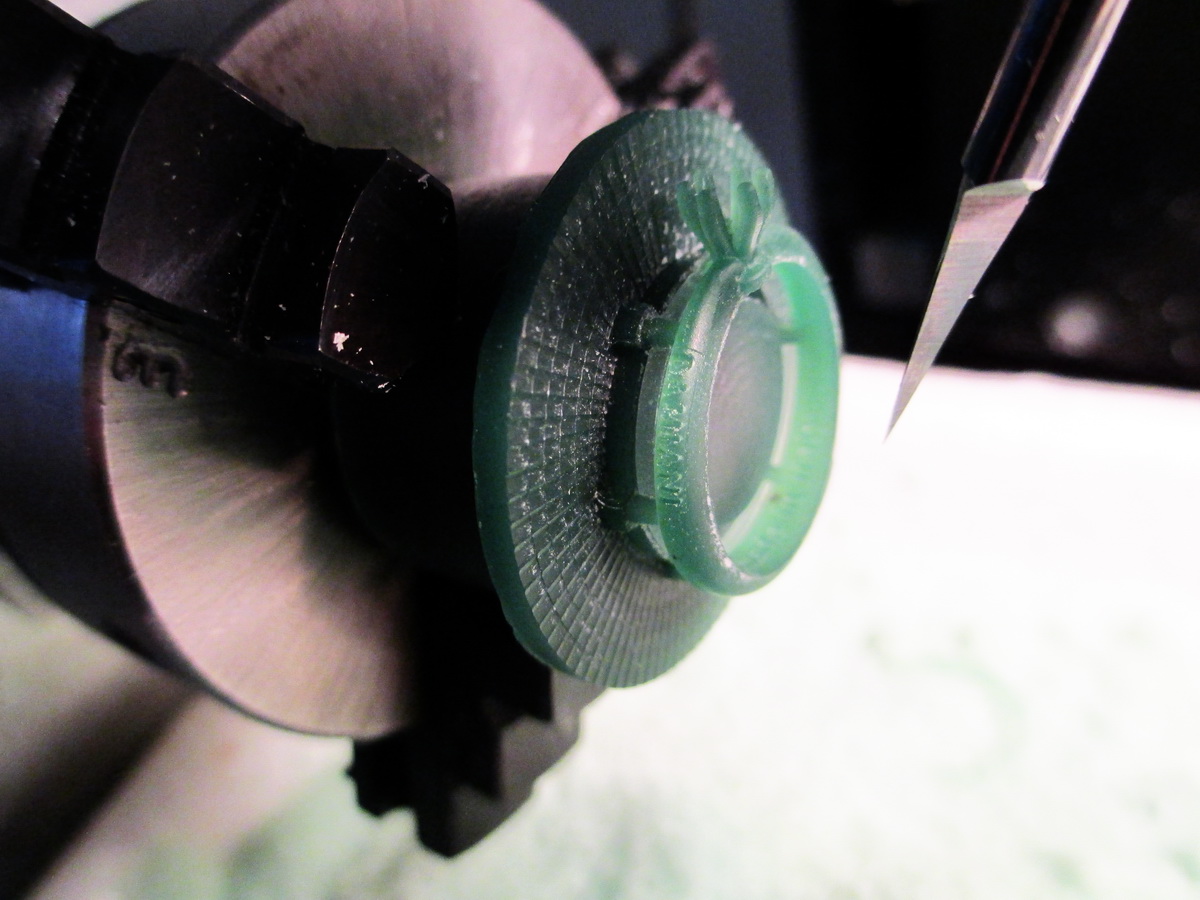

А вот фотография одной из очень не простых восковочек выфрезерованных на WM-1400, совсем недавно:

Подскажите пожалуйста что в этом кольце сложного для вырезания? Я не понимаю Сверло, точнее фреза, сверху достает, сбоку достает, под углом достает, что тогда сложного? Я ни к тому, что оно не сложное, сложное конечно, раз вы так пишите, но в чем сложность не понимаю?

Вы сперва не понимаете элементарных вещей то что вы спрашивали выше, а теперь вы говорите типа чего тут сложного? Я предполагаю что до такой работы с вашими познаниями вы будете очень долго ползти.

Dmitry (ARDI), сторона каста, обращенная к патрону,  выглядит так же?

вопрос снят;)
..взял на вооружение.

Надо тоже литературку по криптографии почитать.

Колечко само по себе простенькое на вид, но сложное по фрезеровке.
Но если вдруг у начинающих специалистов будут возникать вопросы я постараюсь описать процесс.
1. Колечко прорезалось по кругу на 360 градусов.
2. Поворот каста в одну сторону на 90 градусов.
3. Поворот каста в другую сторону на 90 градусов.
4. Поворот шпинделя на 90 градусов и фрезеровка размера кольца и внутренней части.

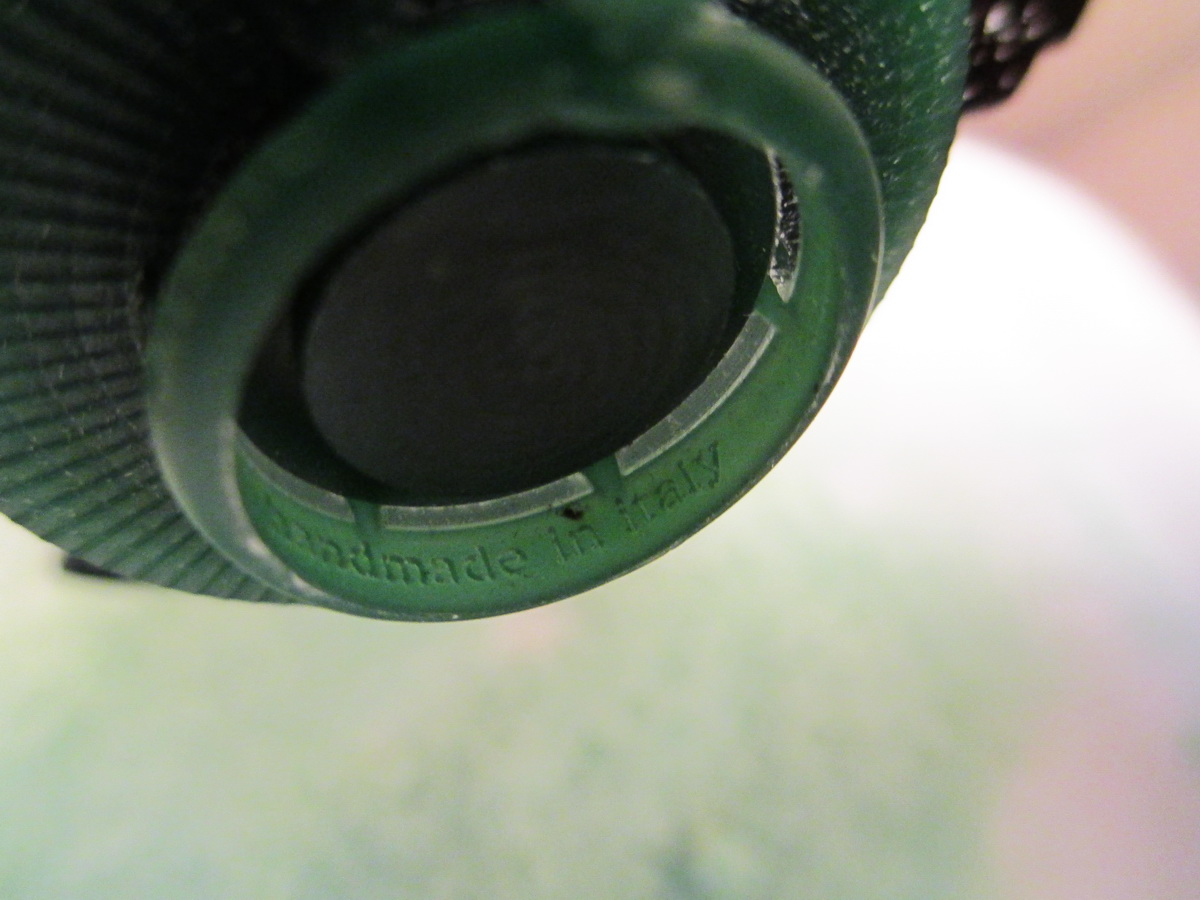

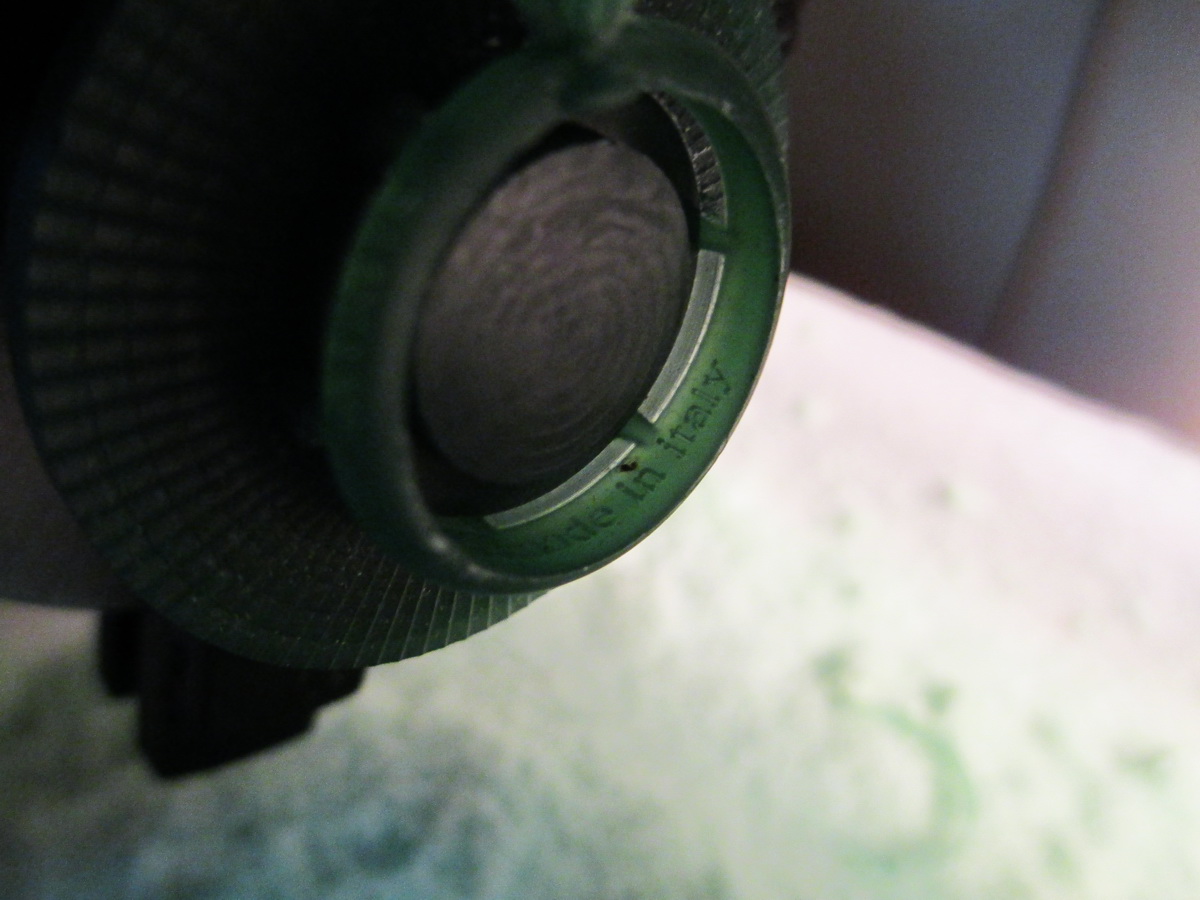

5. Поворот шпинделя на 25 градусов для фрезеровки надписи внутри кольца.

Резалось колечко в общей сложности 1.5 - 2 часа.

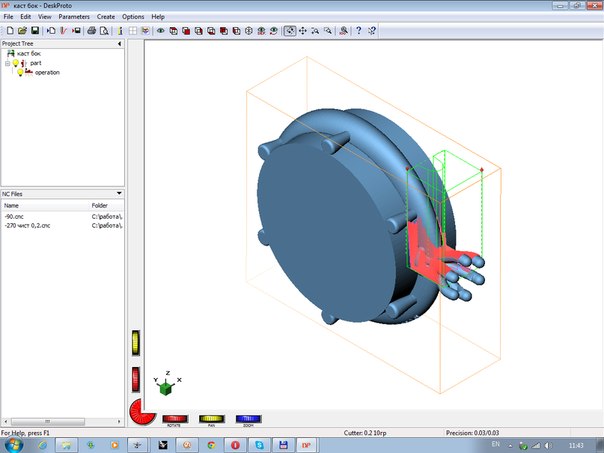

Вот скриншотик фрезеровки повернутого каста.

Для всех интересующихся.
Руководство по фрезеровке в электронном виде будет выглядеть таким образом:

Dmitry (ARDI),
Это что, политика двух стандартов или боязнь , что кто-то возьмёт за основу и "улучшит"?

Фокин Сергей,
Я несколько постов выше описывал почему именно такой подход.
Делать рассылку методички в электронном виде я и не планировал.
Но идя навстречу пользователям других станков из дальних регионов и других стран - мы решили сделать рассылку методички в таком виде.

Dmitry (ARDI),
Понятно, но не совсем.
Ну и ладно, Вам виднее.

нелогично.
неужели вы на полном серъезе думаете, что кто-то займется печатанием бумажной версии и наживется на этом?
распространяться рано или поздно будет в электронном виде.
если вы покупателю предлагаете в таком виде, то почему такой вид не подойдет для распространения?

Покупателю будет предоставляться в стандартном, печатном виде + в электронном, с защитой страниц.


Вот сегодня отправка по Украине.

Dmitry (ARDI),

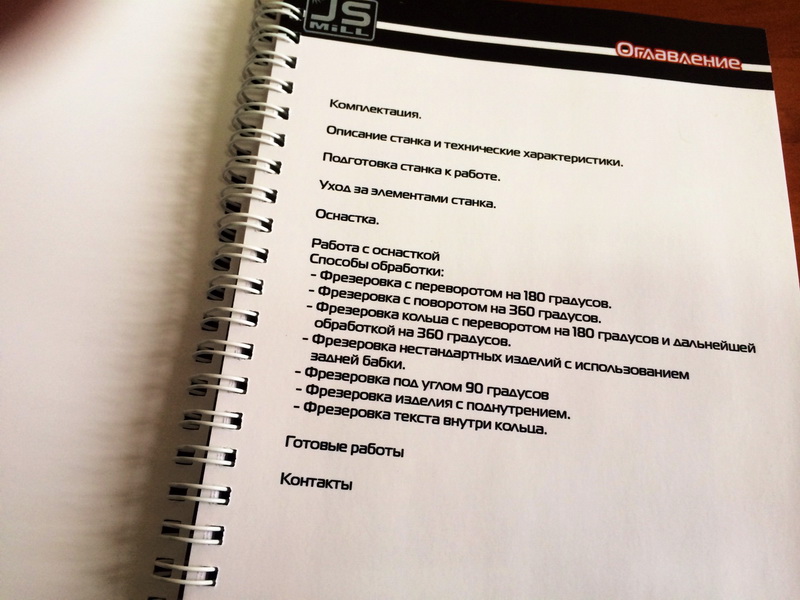

А какой объем, сколько страниц, формат? И оглавление можно выложить здесь?

Очень хороший вариант, пока книга придет, можно полистать электронную версию. И еще один вопрос, а как купить то, цена, реквизиты...

Добрый день.
Всем кто писал в ЛС я ответил по стоимости и реквизитам для оплаты.



Формат А5, 130 страниц.
Первые 15 страниц - это описание станка WM-1400.
Остальные - это страницы с описанием методик фрезеровки с примерами работ.
