Люди подскажите, либо давайте совместными усилиями выясним как обрабтывать внутри колец. Задача такая - есть РиноКАМ 12, есть кольцо с несложным рельефом (текстом) внутри, есть станок Стриж (можно любой подобной конструкции). Как его обработать по правильному. Знаю несколько способов 1.) Разрезать на 2 половинки обработать каждую и спаять. Это не всегда возможно. 2) Наклонить шпиндеть и поворачивая поворотку на небольшие углы обработать (текст). Но для этого в программе тоже нужно разрезать верх кольца. Это сильно долго. А хочется в программе наклонить шпиндель и обработать непрерывным вращением. Кажется все просто, но...

Dmitry,
Еще не приходилось выполнять подобную работу, скорее всего модель нужно отклонить по оси Z, градусов на 30, после отклонять шпиндель, и резать. Сейчас станок занят, завтра попробую.
Если я не прав, поправьте, пока я еще не загубил очередную фрезу.

korobtsov-alex,
Ну я думаю это зависит от конструкции станка. Твой способ возможен, но опять же это пошаговая обработка.
В ринокаме еще нужно верно задать компоновку станка, случае Стрижа думаю должно быть Стол-Шпиндель

Dmitry,
У  меня тоже Стриж, и что то моя идея с отклонением по Z, не работает, похоже надо просто отклонить шпиндель, на минимально возможный угол и задать поверхность для обработки.

Ну я так и делал. Немного не удобно. Нужно в программе срезать пол кольца иначе будет обрабатывать сверху и правильно потом нужно сделать подвод отвод фрезы иначе можно въехать в кольцо. Сйчас постараюсь найти свое видео такой обработки. Вот удалось разместить в своей группе Вконтакте http://vk.com/videos-27141968

Что то наверное не так надо делать, а если гравировка по всей внутренней поверхности? Делить на части и резать отдельно? Наверняка должно быть какое то другое решение.

korobtsov-alex,
Вот потому я и создал эту тему. Но походу она не очень интересна народу, либо не хотят открывать "военную тайну"

Dmitry,
Наверное просто все отмечают МИР,ТРУД,МАЙ, отойдут немного от хмеля, может, что и подскажут, а пока есть время полистать литературку, восполнить пробелы самостоятельно.

Dmitry,
Может пора с флип флопом, познакомится, поработать. Удалённый знакомый сделал себе, не на радуется, Пишет что ( из нутра теперь резать может)

Не спорю пора познакомиться, но задачу которая стоит в данной теме можно и нужно делать без флипа. Ничего как бы сложного, наклонить шпиндель и гравернуть по кругу, осталось уломать программу сделать так как я хочу. Но то ли ее глючит, то ли я не так делаю. Недавно делал простецкое колечко, нужно было просто буквы на внешней поверхности награвировать. Программа симуляцию показывала правильно, но в результате у некоторых букв сместились некоторые элементы. Вот и верь после всего симуляции.

если научить стриж вертеть шпиндельным узлом по двум осям, то после некоторых мучений получится (может быть).........но не ранее

пятикоординатные стратегии этого ринокама для станков с "неповоротной" головой не подходят, насколько я понял

не, фигню спорол....можно, как здесь
, вощем, нужно разбираться, чего он там в управляющем тексте пишет

Dmitry
В ринокаме можно произвести обработку внутри кольца на 360 градусов.

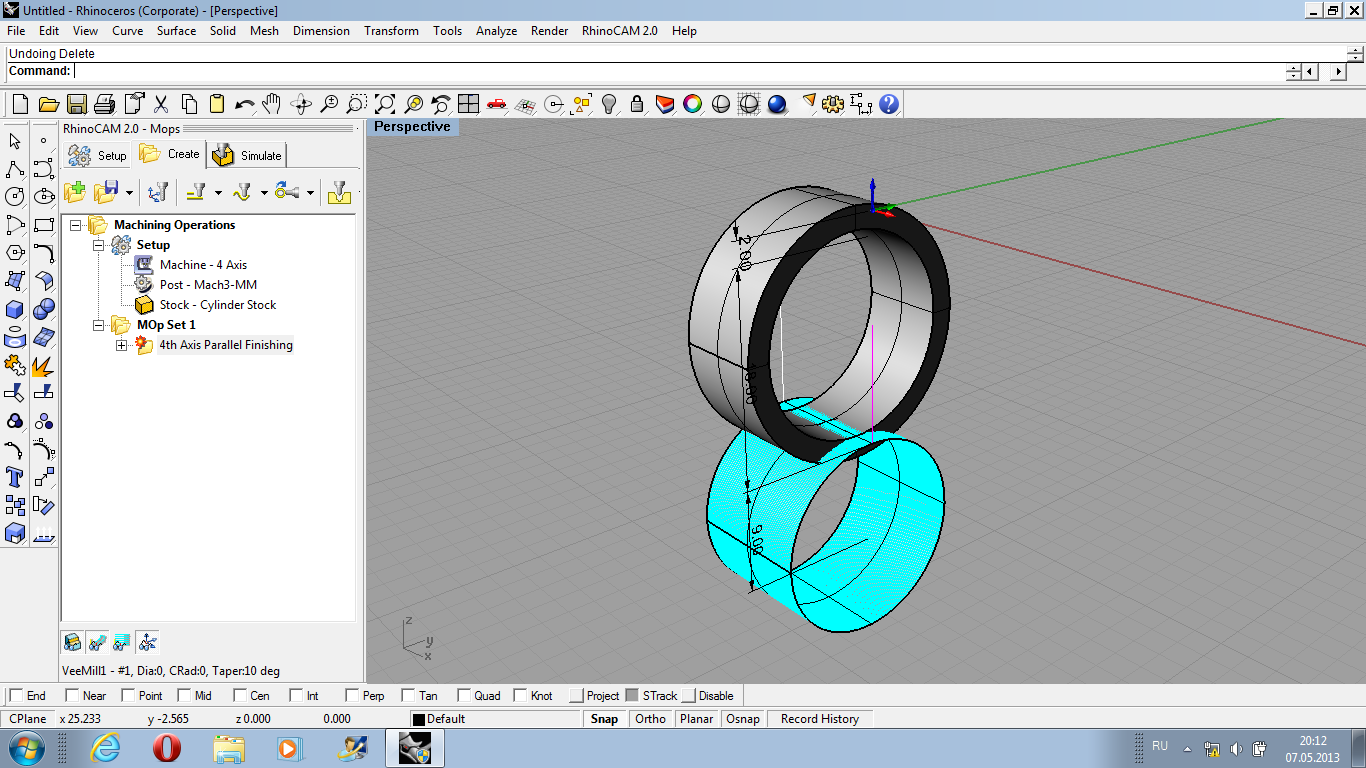

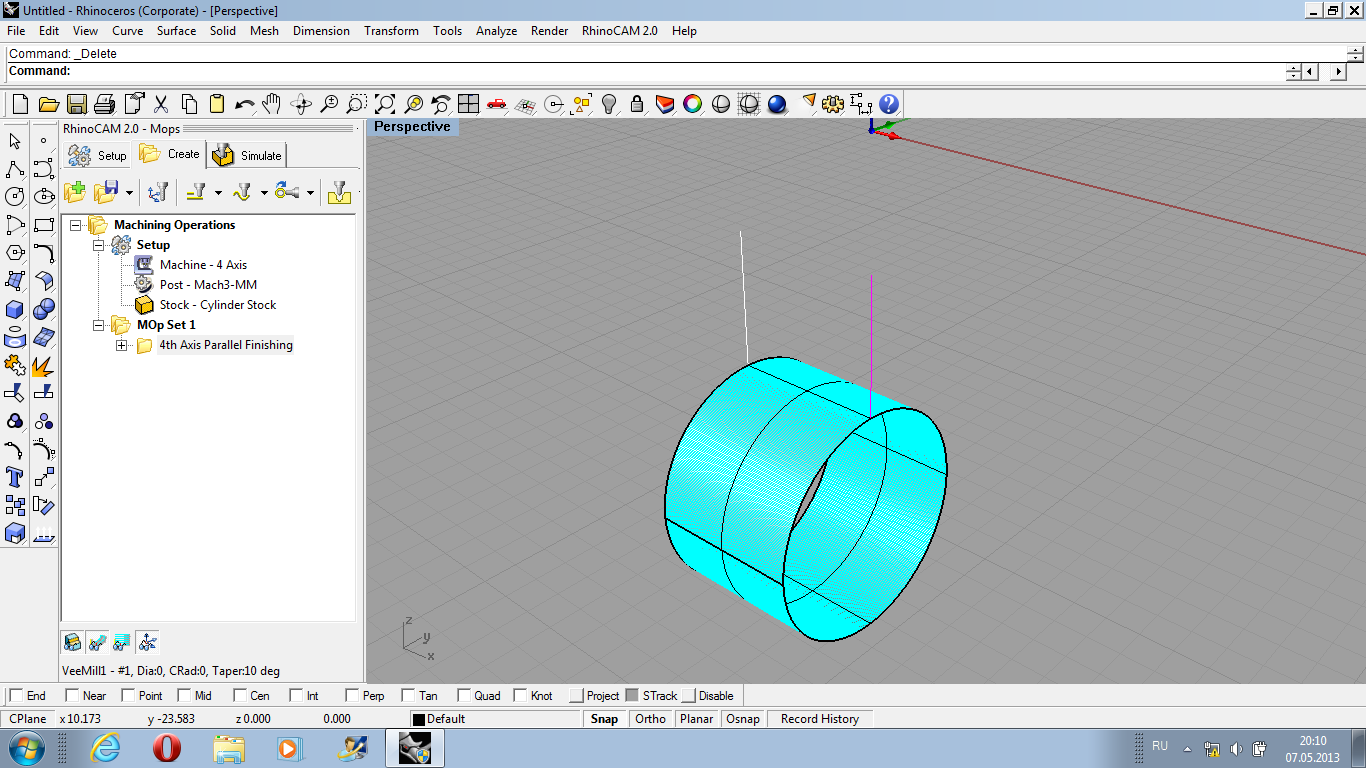

Надо внутреннюю часть кольца вывернуть наружу и отдельно просчитывать. при просчете задать

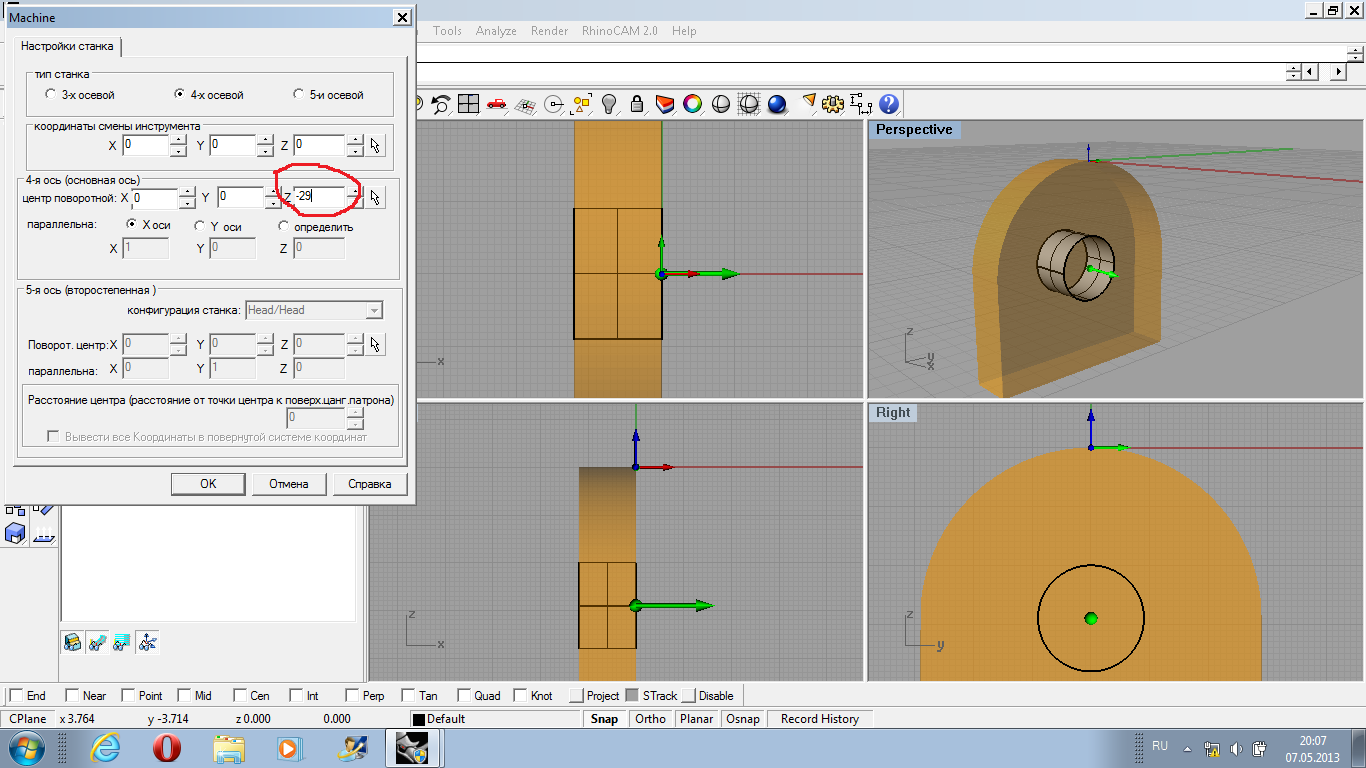

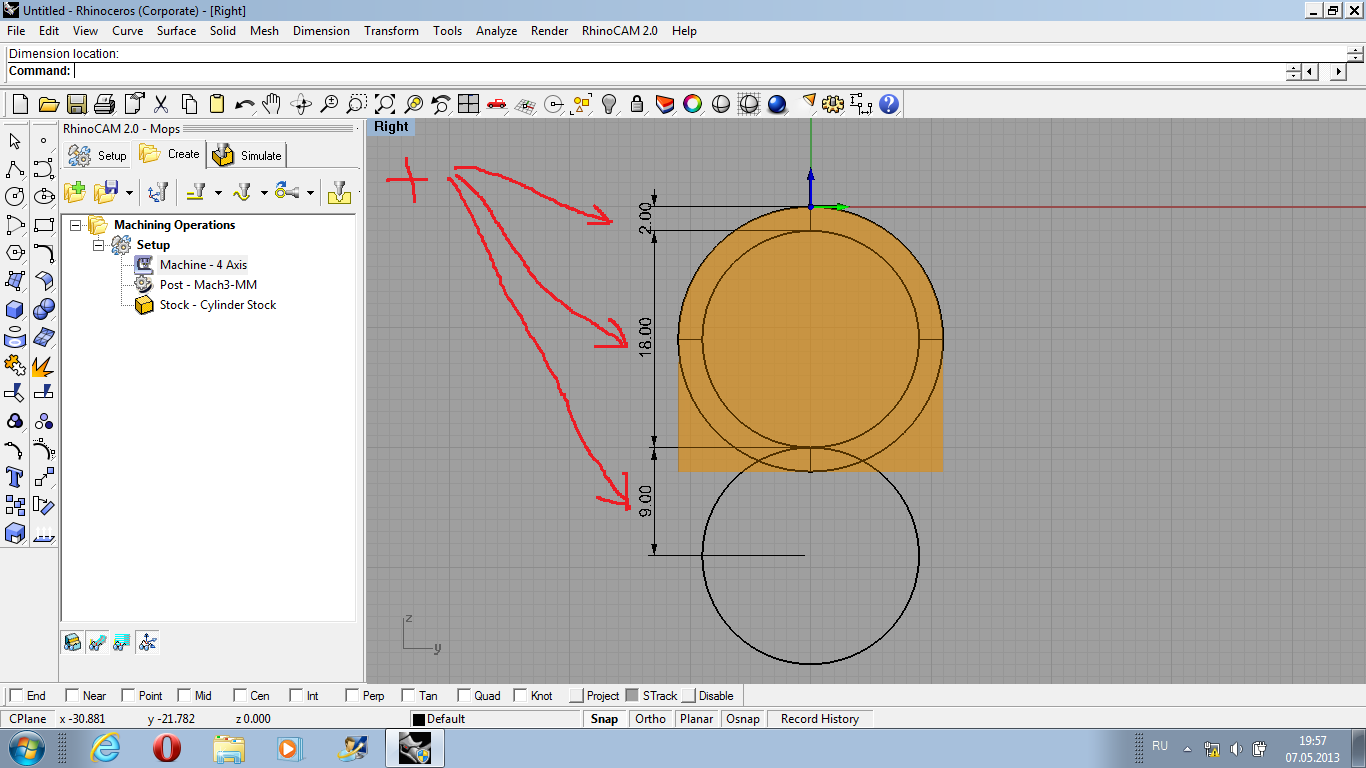

1. Ноль от заготовки ,а заготовка верхняя внешняя часть кольца при этом радиус заготовки ( одна толщина шинки + диаметр размера кольца + радиус размера кольца ) при этом центр поворотной оси задать точно такой же.



просчитываем

Обнуляем станок (уже с повернутым шпинделем на угол который вам нужен) от верхней части кольца
крайней точки по X и по Z. И поехали!
Ну в общем это был мой эксперимент который   вгонял  размер в кольца.
Буду очень рад если этот способ поможет!

получается обман стратегий обработки, кажется сверху а получается внутри кольца.

dazerd,
Как -то сильно мудренно и запутано. Должен быть другой вариант. А если кольцо внутри будет не простой рельеф иметь, замучишься его выворачивать шиворот на выворот.

 Меня все чаще посещают мысли, а не пересесть ли за другую программу. Помню когда-то в Мастер КАМе без проблем 5-ти осевую делал.

Не думал, что эта проблема окажется такой сложной, да и наши корифеи от 3Dшки что то молчат, наверное есть секрет который они скрывают от нас, наверное боятся, что лишим их заработка, или тоже не знают да стесняются.

Вот мои наработки. Вроди то, но все равно не то. Выставляю файл, может кому придет умная мысль. Может там всего навсего галочку в нужном месте нужно было клацнуть.
