Люди подскажите, либо давайте совместными усилиями выясним как обрабтывать внутри колец. Задача такая - есть РиноКАМ 12, есть кольцо с несложным рельефом (текстом) внутри, есть станок Стриж (можно любой подобной конструкции). Как его обработать по правильному. Знаю несколько способов 1.) Разрезать на 2 половинки обработать каждую и спаять. Это не всегда возможно. 2) Наклонить шпиндеть и поворачивая поворотку на небольшие углы обработать (текст). Но для этого в программе тоже нужно разрезать верх кольца. Это сильно долго. А хочется в программе наклонить шпиндель и обработать непрерывным вращением. Кажется все просто, но...
(Dmitry 25.06.2013 21:58:35) Немного обманув программу удалось заставить делать то что я хочу.

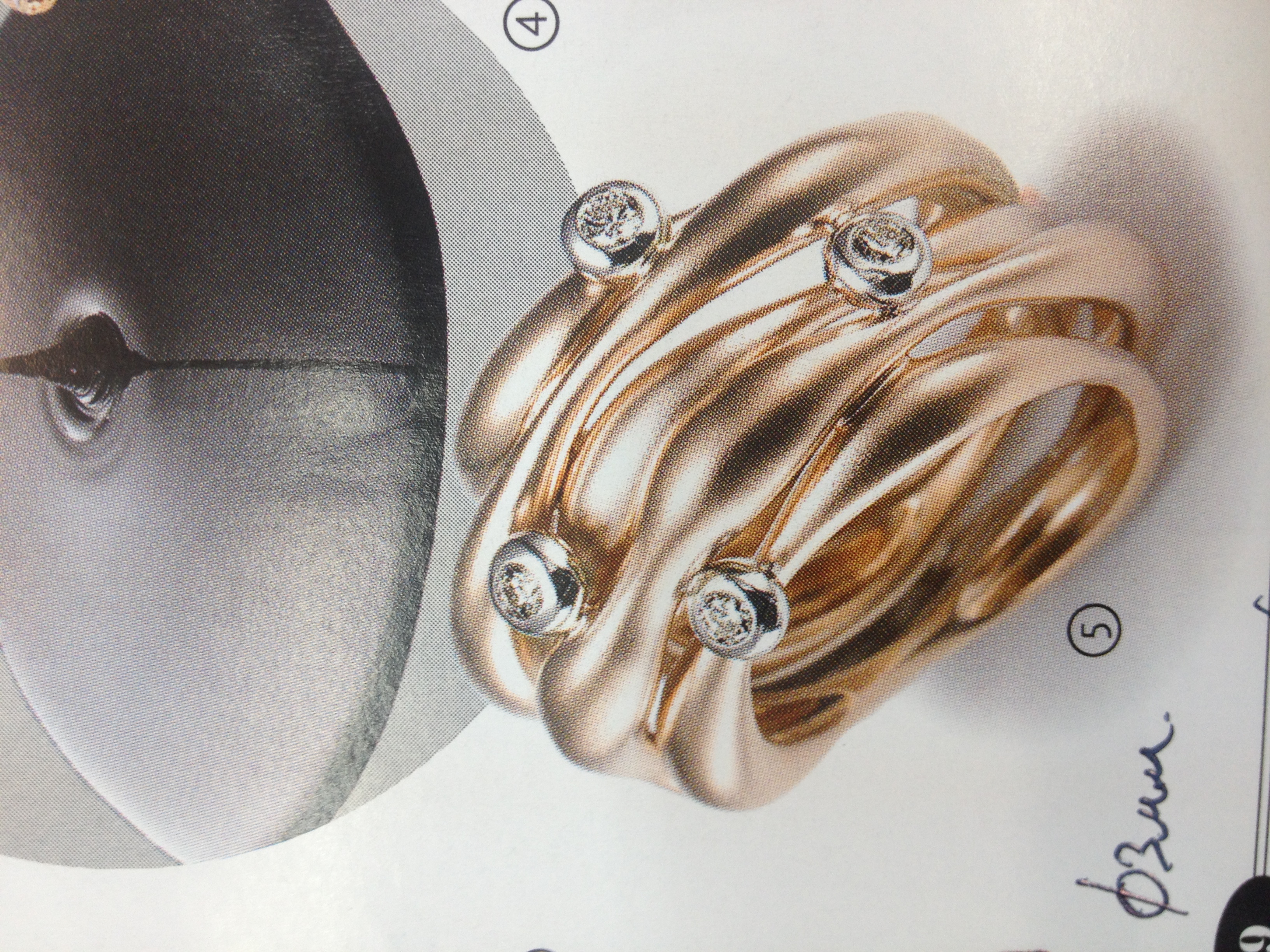

Знакомое кольцо не такое случайно: по середине во втором ряду. Я смотрю вы на втулке сразу одну часть кольца резали, а тормознул втулку отдельно все остальное отдельно. Подписывать пришлось в ручную.
Я попытался сделать картинки чтобы было понятно без слов, но видать не понятно. Кто-то выше что-то подобное описывал, но там он как то мудрено сильно делал. Здесь проще. Как бы выворачиваем кольцо наизнанку, создаем обычную стратегию для обработки колец. Потом фишка в базировании, нужно чтобы внутренняя поверхность кольца приняла высоту верхней поверхности. Безопасную высоту перелетов сделать максимально низкой. У меня 0,1. Шпиндель наклоняем на глаз (зависит от ширины кольца и диаметра) Нужно стараться чтобы угол наклона был меньше, но и чтобы в кольцо не заехать.
Dmitry Я примерно тоже самое описал выше ,просто моделируешь кольцо и отдельно подвнутрение вывернутое на поверхность(если текст присутствует то его надо зеркалить так чтобы оно читалось внутри кольца правильно). Это дополнительная возня моделить и просчитывать подвнутрение.Делаешь 2 стратегии.Режешь верх потом внутренность. По базированию вывел свою формулу так как обнулял от верхней части кольца (как ноль от заготовки) и надо было чтоб фреза опустилась на нужную дистанцию и начала поцесс резки по этому кажется замудрёно на самом деле всё просто. Кстати поделитесь если не будет Вам сложно всем процесом !Хочу взять на вооружение Ваш способ и подкоректировать свой ,может и третий способ получится.
(Dmitry 26.06.2013 01:01:09)Я попытался сделать картинки чтобы было понятно без слов, но видать не понятно.
Да нет, видно я просто что то недопонимаю, как объяснить станку что необходимо пройти насквозь верхнюю часть и порезать на нижней, но еще и как бы снаружи. Раза два в неделю берусь за эту проблемку, но пока что то видно не так делаю. Надо сначала наверное свои мозги вывихнуть. Ничего, еще немного и справлюсь.
(korobtsov-alex 26.06.2013 16:20:00)как объяснить станку что необходимо пройти насквозь верхнюю часть и порезать на нижней,
если знать, чему равен диаметр (d) внутренней поверхности кольца, то это очень просто: а)нужно кликнуть в маче MDI - перейти на вкладку "ручной ввод данных"; б)кликнуть энтер - оживить ввод в командную строку; в)ввести с клавиатуры g0z-d и кликнуть энтер - фреза уйдет на диаметр кольца ниже оси вращения; г)кликнуть Zero Z - введенная координата по Z обнулится (станет относительным нулем).
если непонятно написал - миль пардон....это у меня недостаток такой - объяснять непонятно(((((
egro, Да, речь идет о поднутрении. Можно канешно нарисовать траектории для бора, но хотелось бы спиральной пирамидкой и по всей поверхности внутренней.
Какая то повальная эпидемия началась с этими поднутрениями. Вот еще одно сделал тем же способом. Еще одно видео как фрезеровался внутри Бушерон http://vk.com/videos-27141968
Dmitry, тема называется "Как обработать внутри кольца? , Люди подскажите, либо давайте совместными усилиями выясним как обрабтывать внутри колец." в этой теме на странице №2 есть сообщение #27 (это мое сообщение). там, в этом сообщении, есть две ссылки (замаскированные) петитом и подчеркнутые. на картинке выше я обозначил их красными стрелочками. нужно навести на них (на ссылки) курсор и кликнуть. если сами не сможете, попросите кого-нибудь.
