Roland MDX 40-A полосит на наклонных плоскостях.
При подаче вдоль оси X, полосы идут вдоль оси Y, и на борот (видно на фото).
пробовал менять шаг, точность, скорость подачи, постпроцессор (*.mmg *.prn *.txt) разницы никакой.
В чем может быть проблема и как можно ее лечить?

SandrHard,
Это похоже на проблемы софта . Не зная в какой программе подготавливаете УП , могу посоветовать
попробовать в другой . И на всякий случай проверьте люфт поворотки , здается мне , она тоже гуляет .
Кроме указанных Вами проблем , видны еще некоторые неточности .

поворотку не задействовал, УП считал в Арткаме (шаг 0.02 точность 0.001) и в Медкаме (помощь со стороны).
На ощупь люфтов не замечено, станок новый - пробег 80 часов работы.

Какие еще неточности? Высказывайте, я стремлюсь к лучшему.

SandrHard,

Попробуйте родным модела , и для роланда прекрасно подходит DeskProto .

Спасибо попробую, просто я этими прогами ни разу не пользовался. а модела мне показалась несколько ограниченной.

DeskProto результатов не дал. предполагал что имеет место быть пропуск шагов по Z. Но ноль не пропадает.

SandrHard,


Сможете показать скрин прощета путей в ДП ?

SandrHard,


Добавлю еще .
Термин " полосит " в Вашем случае не совсем уместен .
Вы знаете наиболее распространенные причины пропуска шагов ?
От вышесказанного Вы знакомы с конструкцией Роланда ?

Скажем я делетант. Причин пропуска шагов не знаю. Конструкцию вроде как знаю (он же вот перед носом стоит), но тоже на уровне новичка. Скрин выложу на неделе как выйду на работу (болею пока).

SandrHard,


Для Роланда пропуск шагов да еще с таким равным интервалом , практически не возможен .
То что он стоит  перед глазами это еще не значит знать его конструкцию .
Попробуйте ознакомиться с механизмом станка . Что , куда , чем крутит , как и куда движит , .....
Тогда и утверждения о проблемах будут более адекватны .
Нужен скрин . Проблема в программировании .

вот скрин и фото результата, могу видио еще показать.
что чем двигает в роланде вроде как понимаю. какой движок к какой оси относится могу сказать.

скрин не выкладывается... могу на почту выслать

SandrHard,

Одолжение мне делать не надо .
Кому больше нужно решить проблему  ?  .
Пробовали стратегию ХУ + УХ ?
Что получается ?

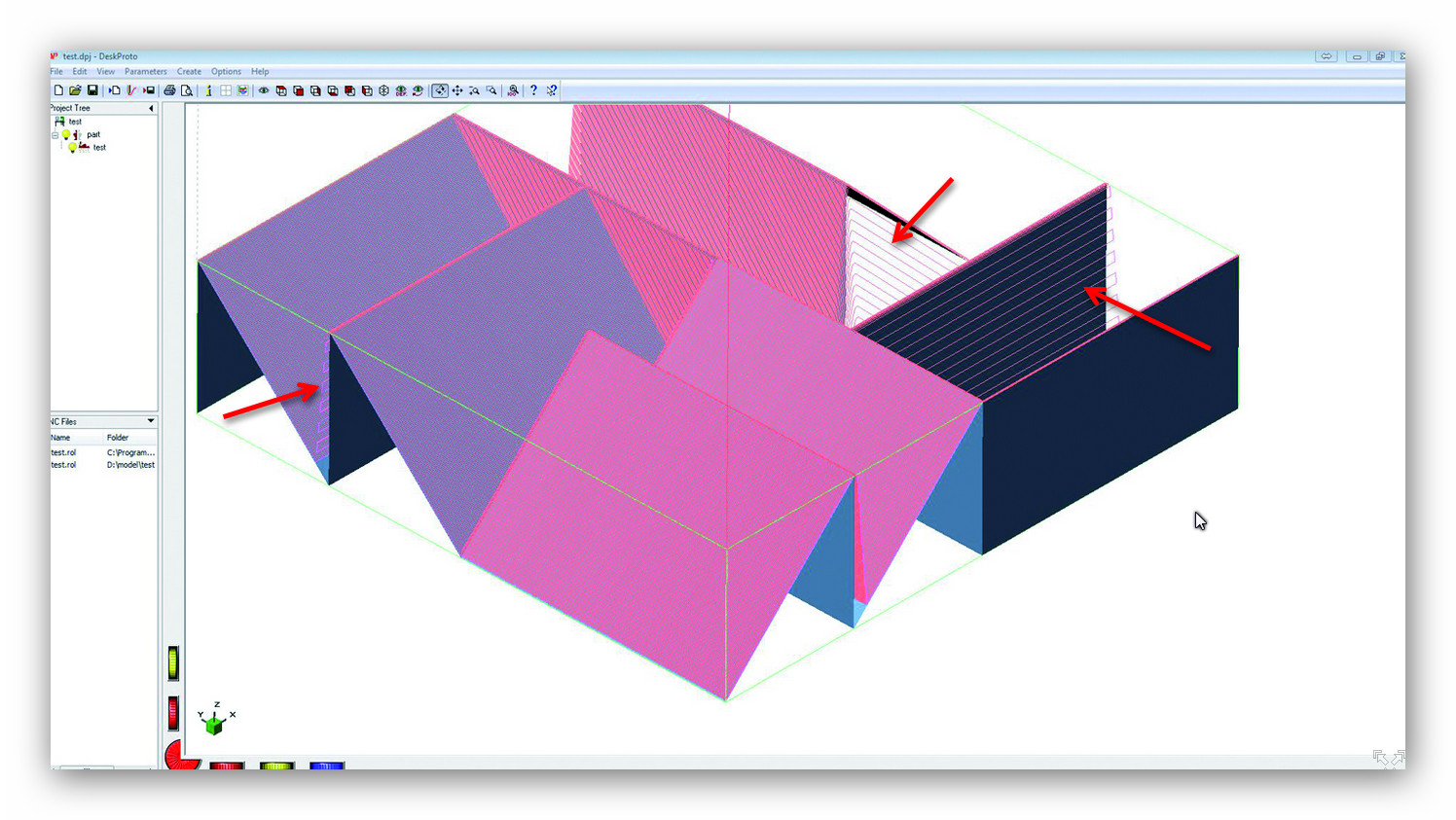

пробую еще раз скрин

Ну и что Вы хотите ? Станок отработал , что в него заложили .

Под стратегией  xy + yx я подразумеваю разные плоскости проходить в разных направлениях?
По поводу одолжений - я возможно некорректно выразился, поэтому - извините. Я заинтересован в Вашей помощи. Оказывается форуму не нравятся русскоязычные названия файлов...

я имел ввиду другие полосы, а эти - тень от градуса фрезы. Пользуюсь радисной 10 градусной.

Пардон за такую живопись, но думаю будет понятно.
вот про такие полосы

фото и скрин траектории сделаны в одном ракурсе, т.е. фрезеровал вдоль оси x, а полосы появились вдоль оси y.

SandrHard,


Попробуйте стратегию ХУ+УХ . Посмотрим что получится ?
Как фреза шла к нарисованным Вами линиям ?
