Развернуть ⇓

вопрос касательно софта: меня не всегда устраивает как  асига конвертирует модель, порой даже ступеньки становятся больше слоистости. это будут как-то исправлять? есть альтернатива оригинальному софту?

serg,
Здравствуйте , а в новой модели нет возможности перенастроить разрешение по x-y  .

Разрешение по X-Y определяется линзой. Замена линзы пока не предусмотрена.
Опыт (наш и самой компании Асига) показал, что модели, выращенные на Asiga Pro 50 (с размером пикселя по X-Y 50 микрон) имеют более высокое качество поверхности, чем модели, выращенные не 27 микрон на Asiga Freeform Pico - гораздо большее влияние на результат оказывает конструкция и алгоритм движения слайдера и множество других мелочей, казавшихся не существенными и исправленных в последней версии Pico 2.
Напомню еще раз, диаметр капли на Solidscape - 70 микрон, диаметр человеческого волоса в среднем 35 микрон.

ПРОДОЛЖУ ТЕМУ

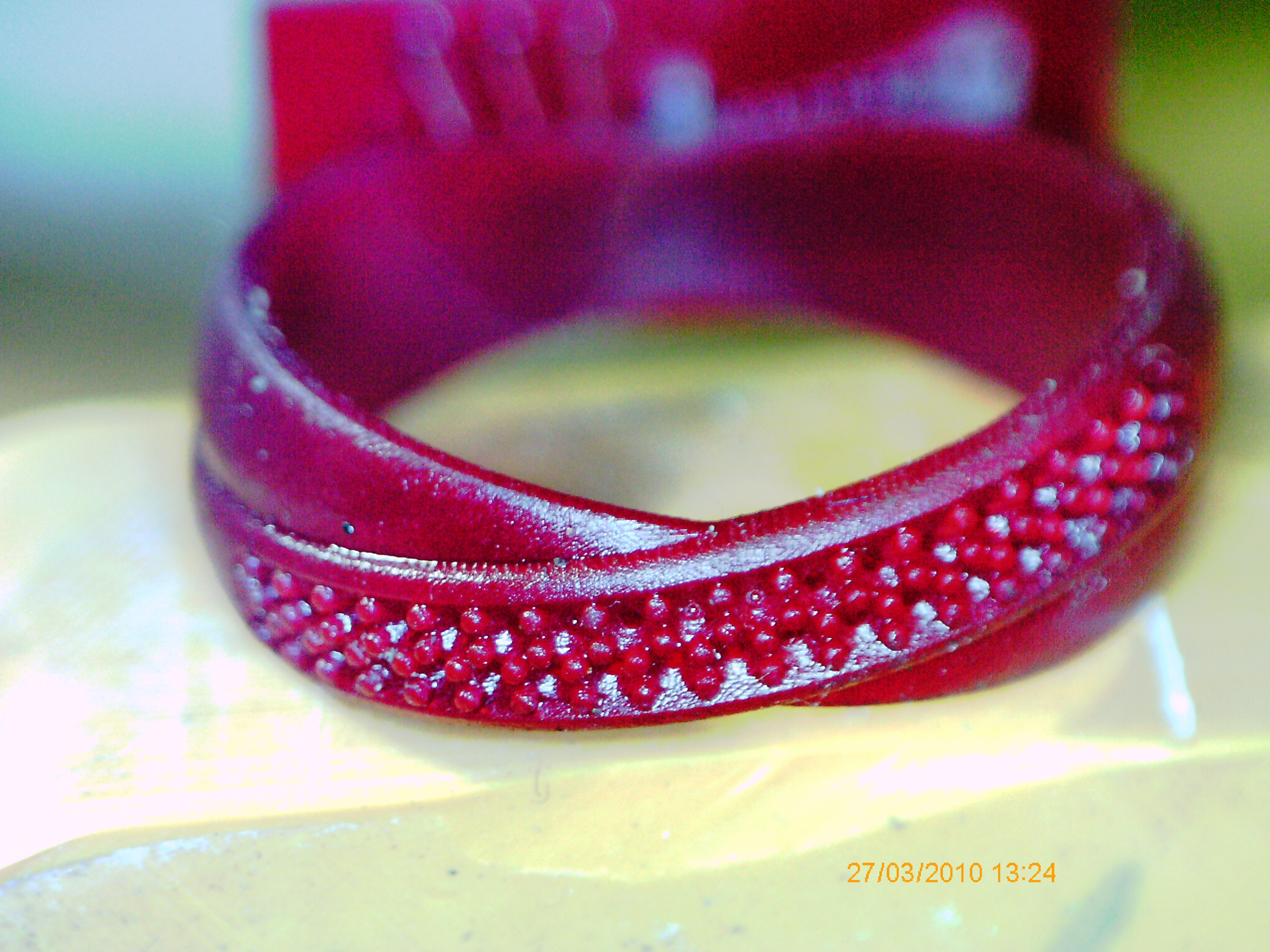

сама печать


до магнитки .

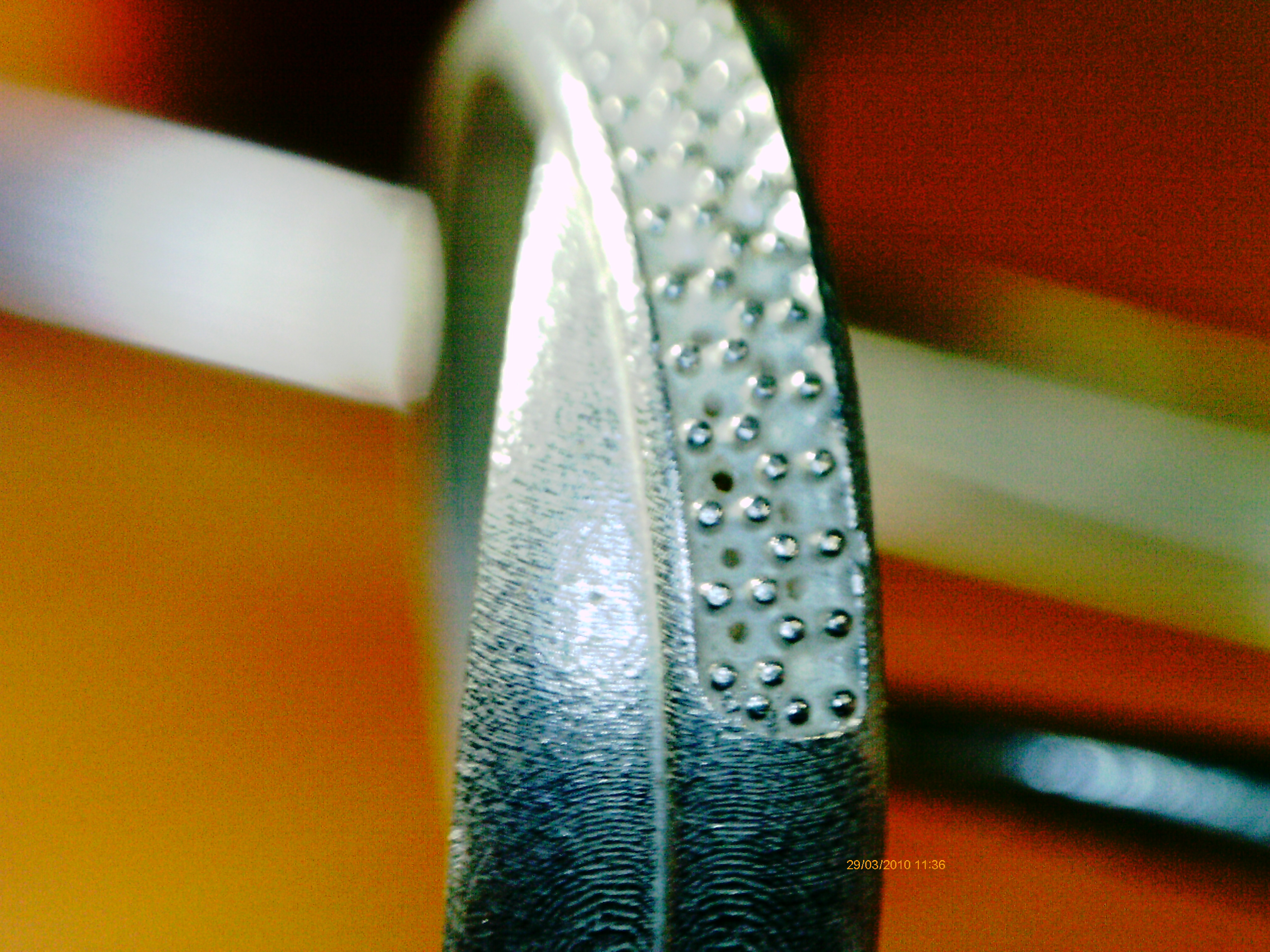

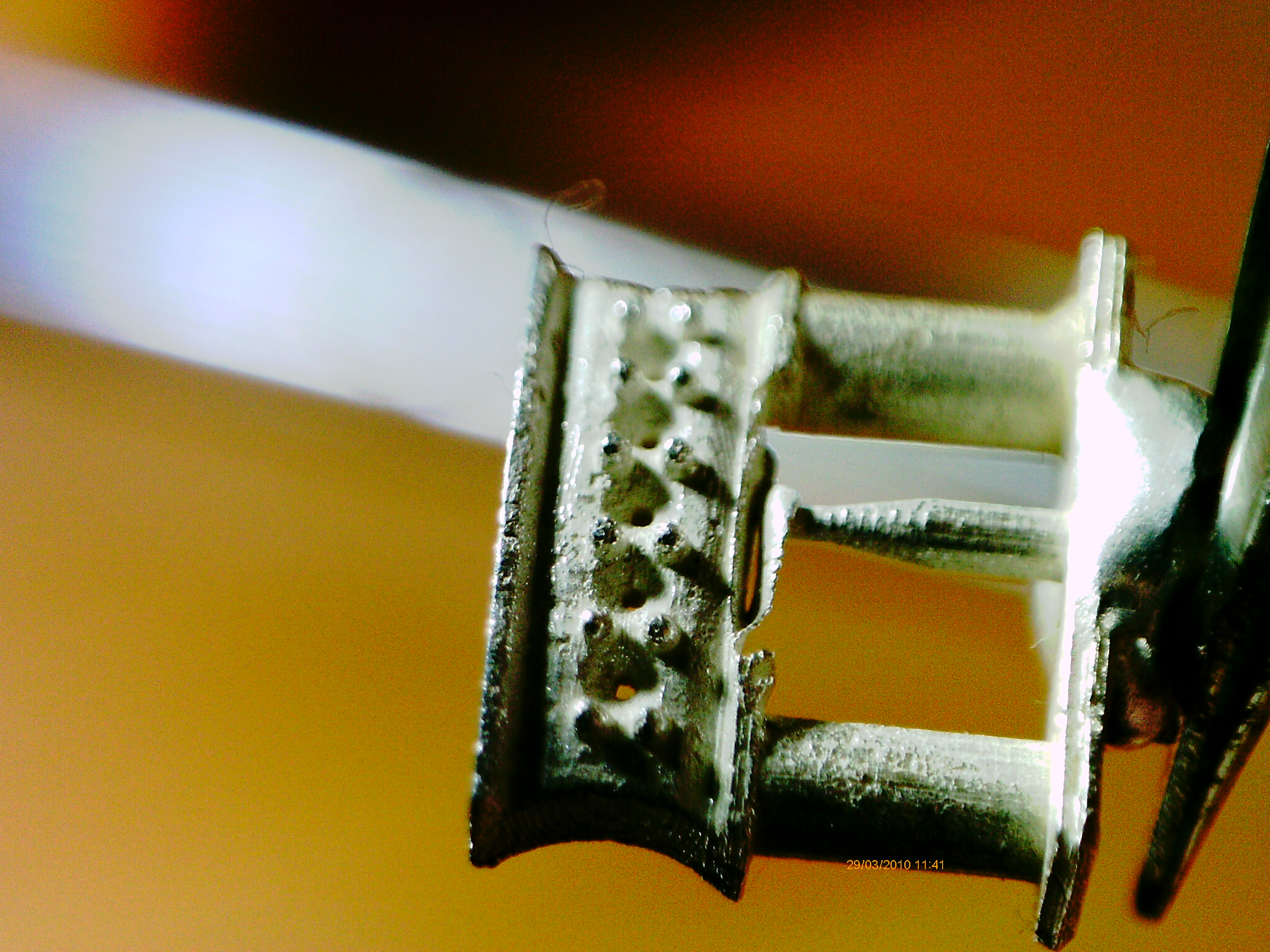

литье 925" пробуем выявить закономерность

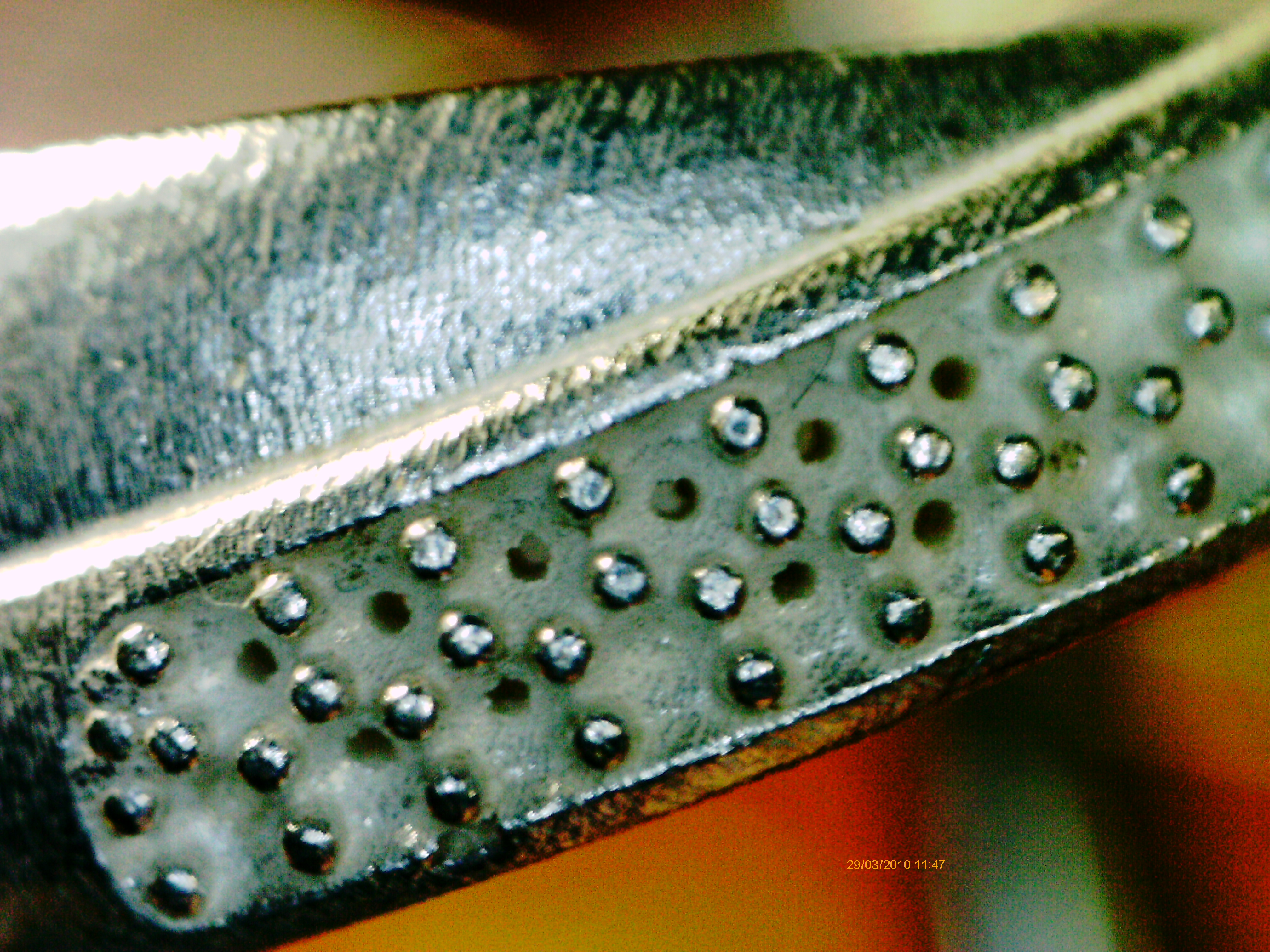

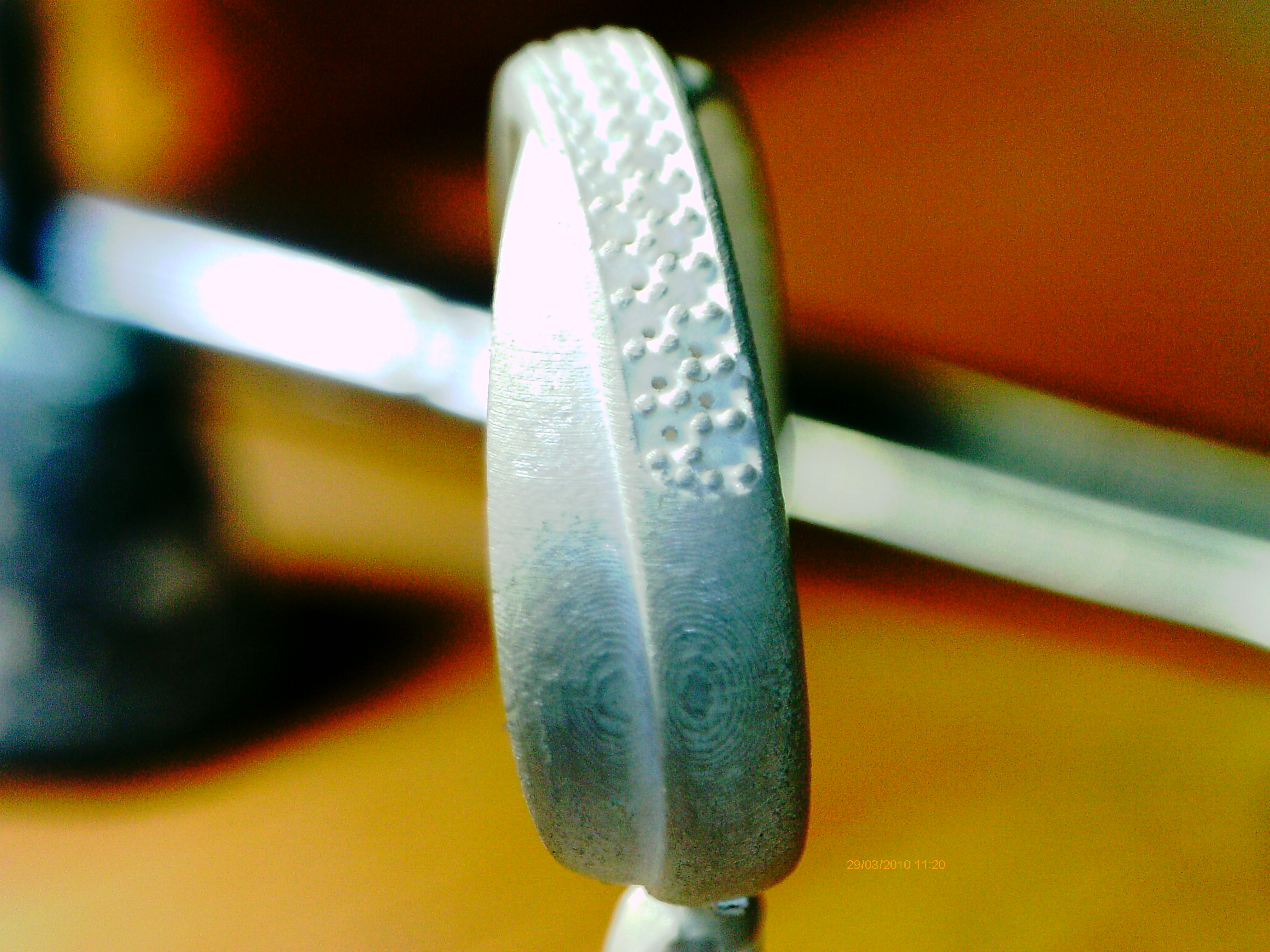

после магнитки немного

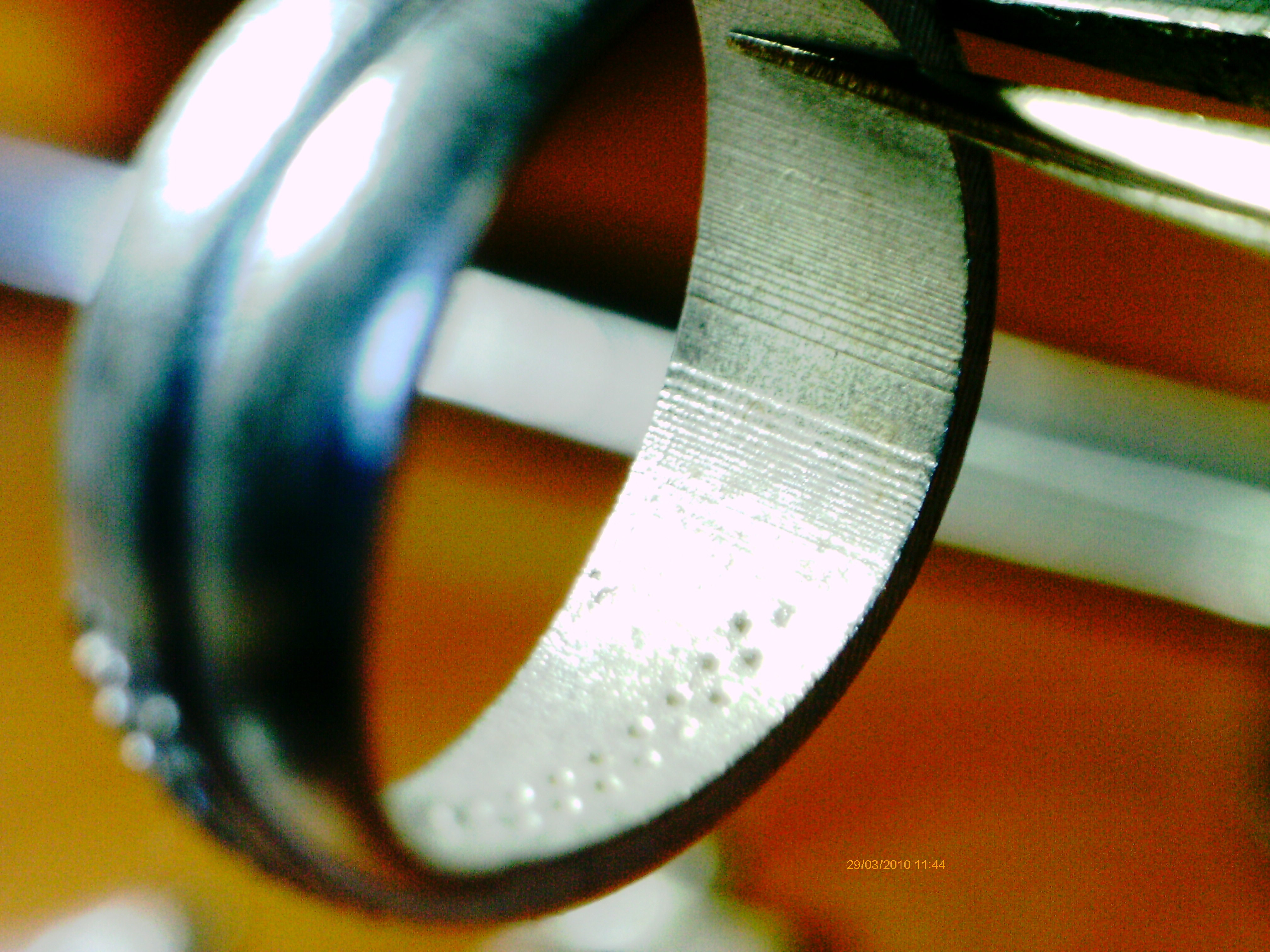

вроде не плохо но все таки просматрев все  косяков хватает
надо производить доработку и смотреть что еще повылазиет.

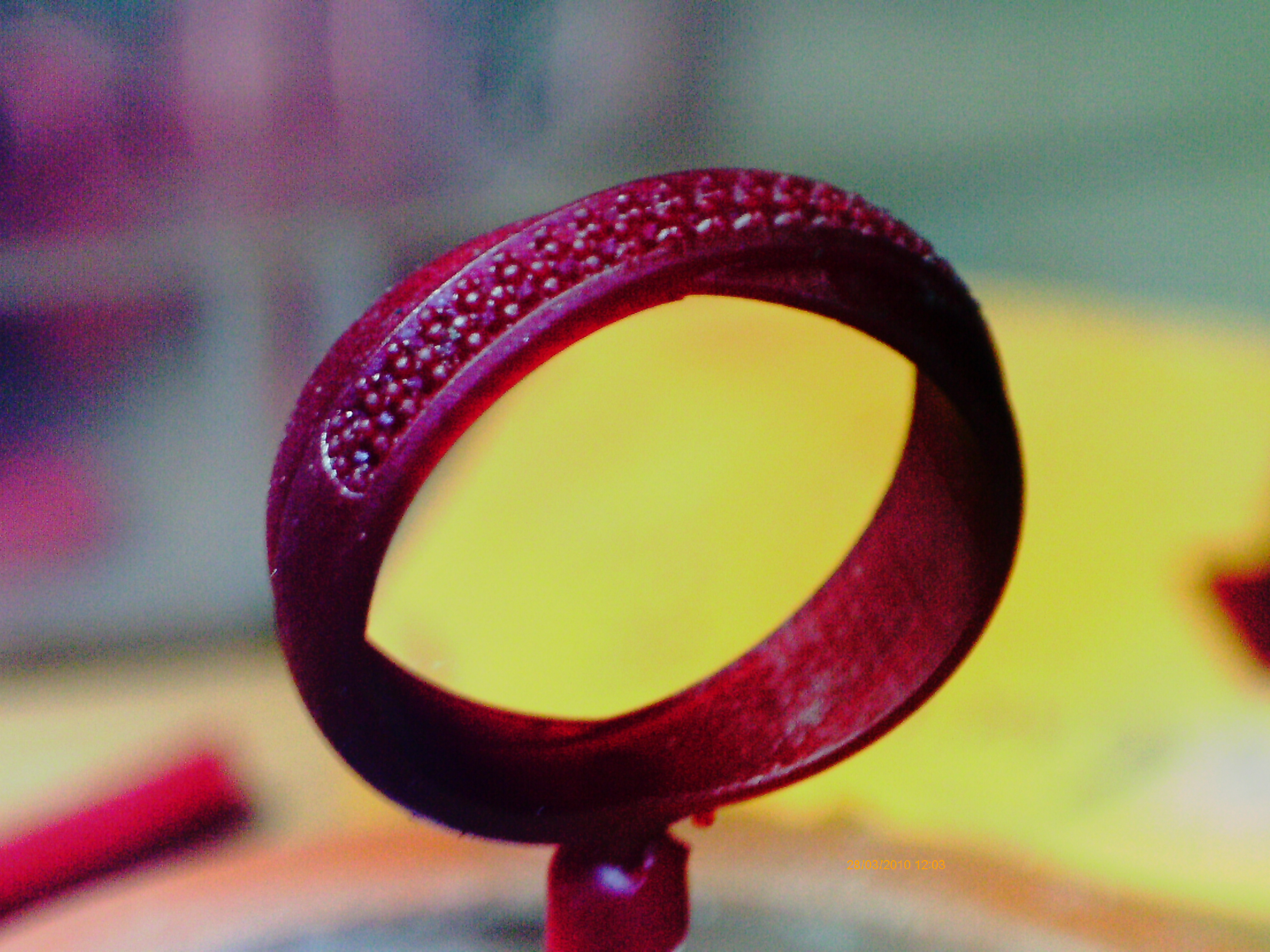

А теперь другие под обычным циклом прокалки .

поддержки не стал убирать всеравно задача пока не в этом

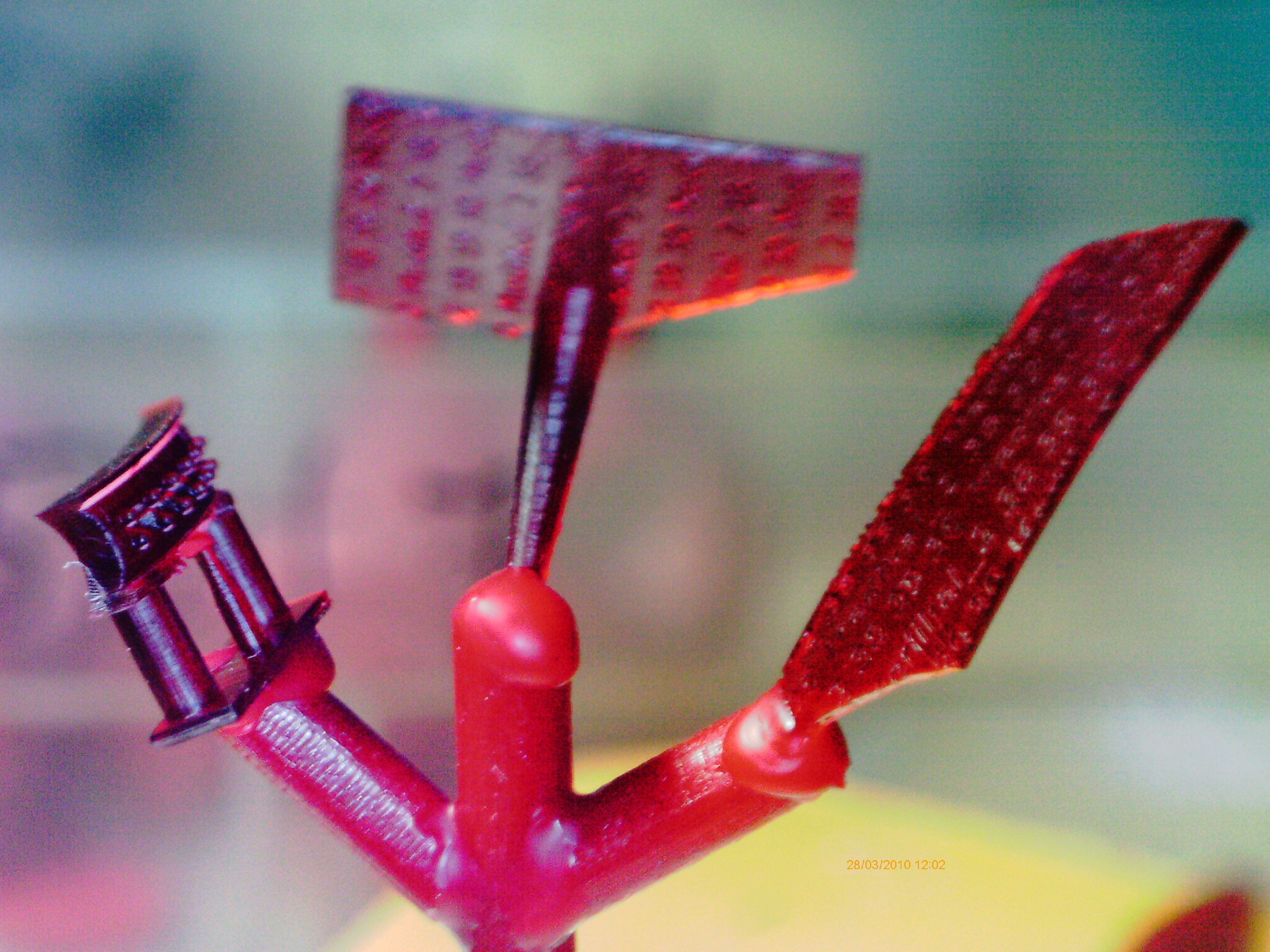

моделька с обрывом при построении

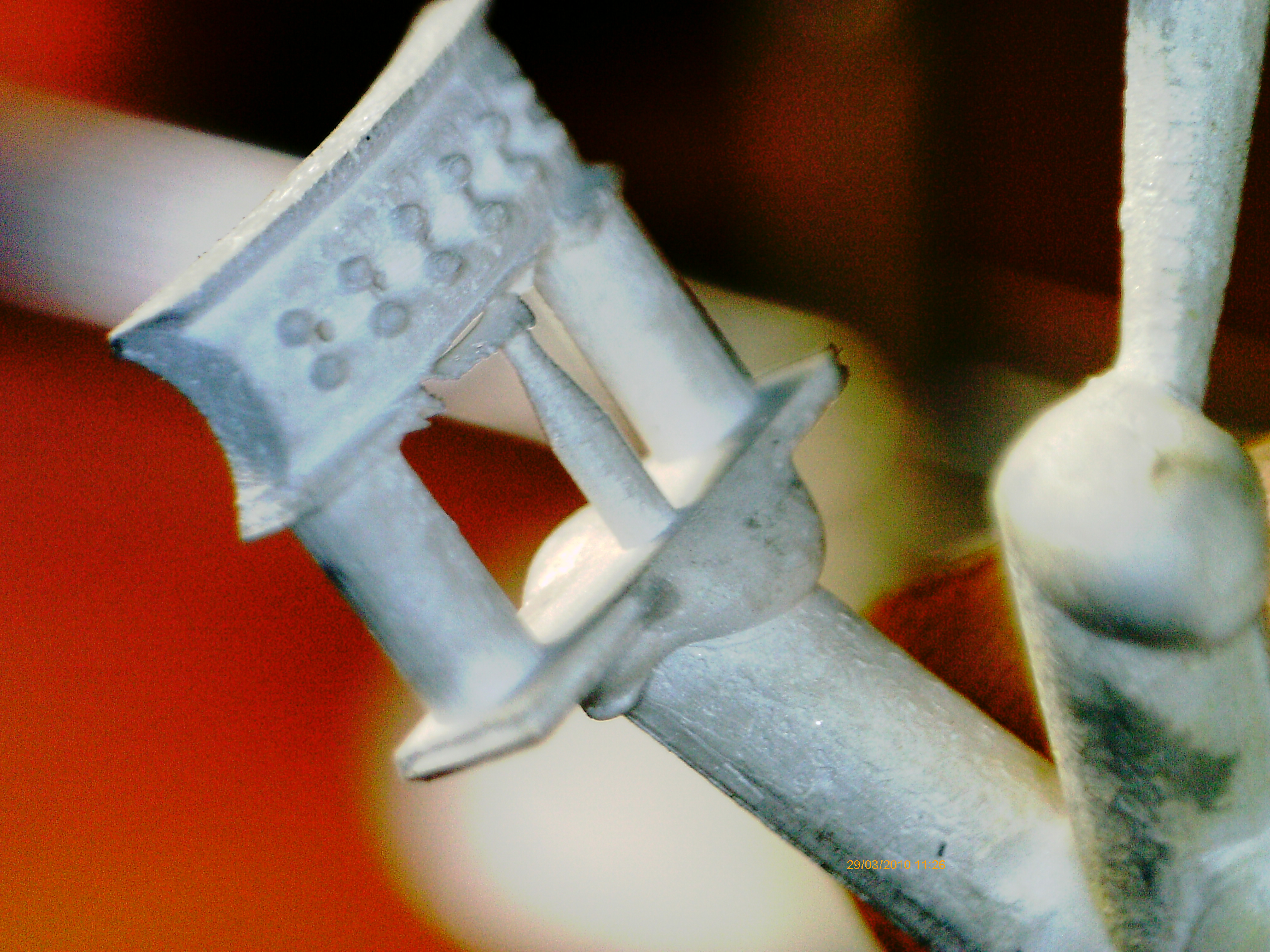

ЛИТЬЕ с 0"до 720" градусов заливка при 560"без ступенек в прокалке

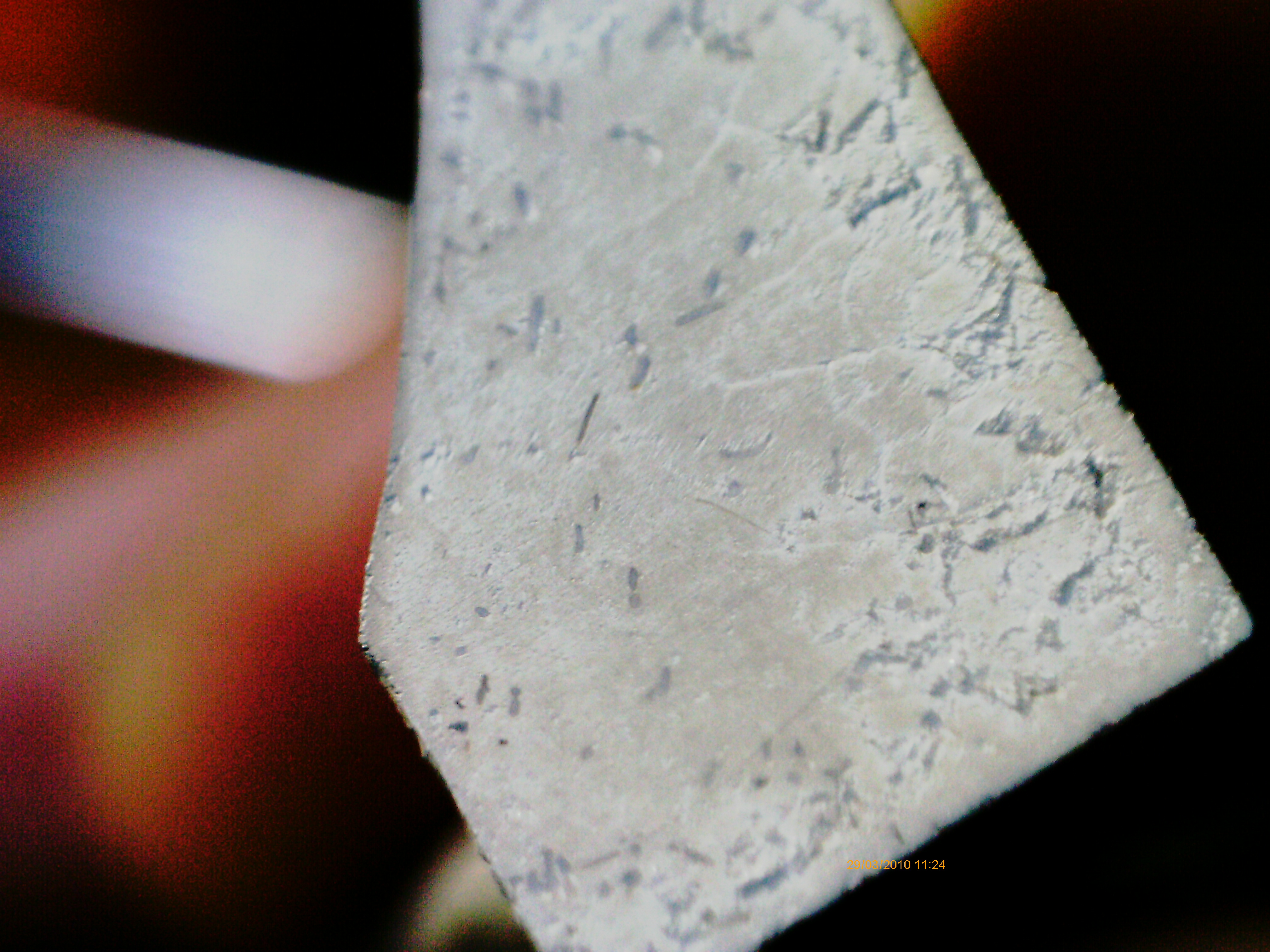

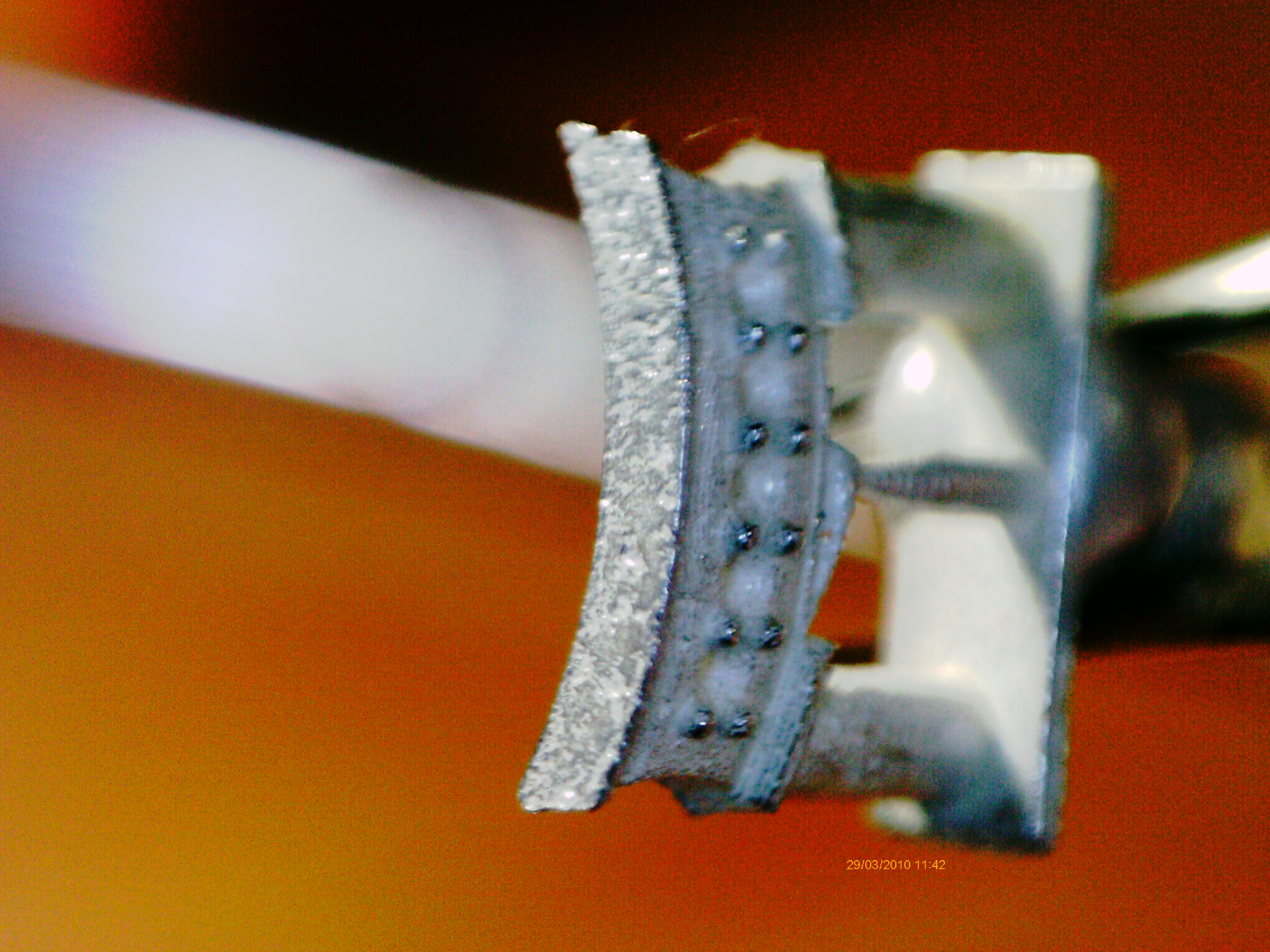

нижняя часть в червячках не догоревший полимер .

А тут ниже  куча червячков живет и танцует.

granto, Спасибо за информацию и фото.

egro,
буду еще загружать фото .
из наблюдений и советов данных на форуме .
1.был совет использовать пылесос перед заливкой металла --- не годиться так как остаточная зола полимера
вьедаеться в стенки гипса именно те самые червячки.
2.совет второй добавлять меньше воды в гипс ---- пока под вопросом так как воды добавлено меньше и две заливки металаа с одинаковым режимом разные.
3.замечено что большая часть остатков полимера прибиваеться потоком металла к дну заливаемой опоки .
4.добавка отбойников сверху и снизу модели --- тут как бы заинтересовался есть что то интерестное
т.к. металл при заливке выбивает части золы . плюс воск попадающий в полимер меняет свойства образования золы она уже не ложиться в зависимости дно или верх и не залипает к стенкам гипса .
5. огромные литники это тоже не гарантия качества смысла нет .

что не мало важно на данном полимере цикл прокалки ни как не повлияет на остатки полимера толька воздействия на остатки  что и ищем.
замечено еще и то что в месте соединения воска и полимера качество литья полимера хорошее отсюда поиски возможности добавления литьевого воска при прокалке полимера теми же отбойниками .

Скажите пожалуйста, а будут ли скоро новости о полимере? Очень хочется взять Асигу, но если литье будет такое, то смысла нету((

Добрый день. Принтер ASIGA перестал строить нормальные модели. Что получается -видно на фотографиях. Кто сталкивался с подобной проблемой, подскажите пожалуйста, как ее решить!!!Фокусировка сделана, параметры работы лампы проверены- все нормально.Обновления все установлены. Что еще можно сделать?

Zlata61,
Давно он у Вас?
У них тех. поддержка отвечает. Обращались?
у меня тоже асига.
Ошметки по периметру - это фокусировка плохая .

Я уж молчу про .stl файл, леченный уж наверно?

Zlata61,
Протрите пыль на линзе и на прозрачном основании аварийной кюветы (черной).

gravira,
Принтер у нас 1,5 года. Работал более-менее нормально до замены полимера .Как только появился новый SuperCAST- начались проблемы. На автоматических настройках не строит вообще, площадка не прикрепляется к платформе. Поддержка посоветовала увеличить время экспозиции до 80, немного поработал и стал строить или половину модели, или часть. Поддержка ничего толком не говорит: сделать фокусировку, убрать пыль, сделать калибровку. Все это сделано, обновления тоже загружены, а нормальной работы нет. Что значит плохая фокусировка? Когда делала ее, лампу прокручивала до появления самых четких линий. Что еще можно сделать?Подскажите пожалуйста.

serg,
Добрый день. Спасибо за ответ, но линза чистая, ни пылинки. И лоток тоже в идеальном состоянии.

Zlata61,
Когда-нибудь проливался полимер? Возможно, немного попало на линзу и там заполимеризовалось. Изучите ее тщательно - визуально. Наиболее вероятная проблема - плохая фокусировка.

gravira,
Подскажите пожалуйста как Вы лечите файлы?

Z lata61,

Ну так Вы сами с усами, я с принтером этим пару месяцев всего.
Проблемные файлы сам Asiga composer тоже показывает, но только совсем грубы ошибки.
А все остальное исправляю программой Magics. До состояния все галочки зеленые.
До этого тоже кусочки отваливались. Помог Magics.

http://youtu.be/6aZbEX9B3zk


Кстати, как с литьем этого полимера? Где льете, результат радует?

Напишите мне, пожалуйста, на staslyaptsev@gmail.com те, кто печатает на заказ на этом принтере, желательно, те, кто также  предлагает услугу литья.

На сайте Asiga уже пол года презентуют новый SuperWAX. Типа ждите Coming soon. Может кто нибудь выйснил - когда его начнут продавать?

и снова Злата пропала при самом интересном вопросе - литье полимера для АСИГА((
что с этим полимером как он льется?
может подскажет, кто?

Максик,
нормально льется, по крайней мере в Самаре мы льем успешно

SandrHard,
Здравствуйте, Александр.
Вы могли бы выложить фото литья? По возможности и желанию конечно же))
