Развернуть ⇓

Максик,
Добрый день. У нас все изделия льются нормально. Если есть конкретные вопросы-задавайте.

Zlata61,

У меня тоже льётся всё хорошо. Никаких червячков.
Единственное были проблемы: при литье расплав выбивал гипс и в литье были
внутренние поры с остатками гипса. Т.е. когда большие объёмы металла резко попадают в литник
он выбивает гипс. Гипс крошится и попадает в изделие. Плюс вакуум.
На ютубе как то посмотрел литьё на крупных фирмах. Льют вручную и тонкой струйкой.
Попробовал. Получилось просто отлично. Литьё сейчас просто идеальное.
Единственное что огорчает ступеньки от растишки. Кто то может пробовал покрывать
лаком. Говорят есть такой. Отпишитесь.
Zlata61, если не сложно распишите весь техпроцесс. Я думаю всем будет интересно.

добрался наконец до фоток

привет
если не сложно распишите весь техпроцесс Литьё

читайте форум не ленитесь, пробуйте. что-то конечно поменяли, но это каждый путевый литейщик под  себя процесс подстраивает.

Моделирую и выращиваю на Асиге в Украине с литьём тоже проблем нет
http://14k.com.ua/

Приходят запросы на литье. Ребята вы уж извините, лью только для себя.
Литейка маленькая. Неплохие и недорогие литейки
есть на этом сайте. http://www.jasam.ru Пользуюсь уже лет 6.
Проблем нет. Ремонт без проблем.
По поводу растишек - хотелось бы узнать лаком кто-нибудь
покрывал ? В сапфире продается , уж больно дорого.
Может быть можно использовать какой-нибудь другой лак.

Nikita1986,
Можно использовать обычный акриловый глянцевый лак в балончике - продается в любом магазине для творчества.

в автомагазинах покупали

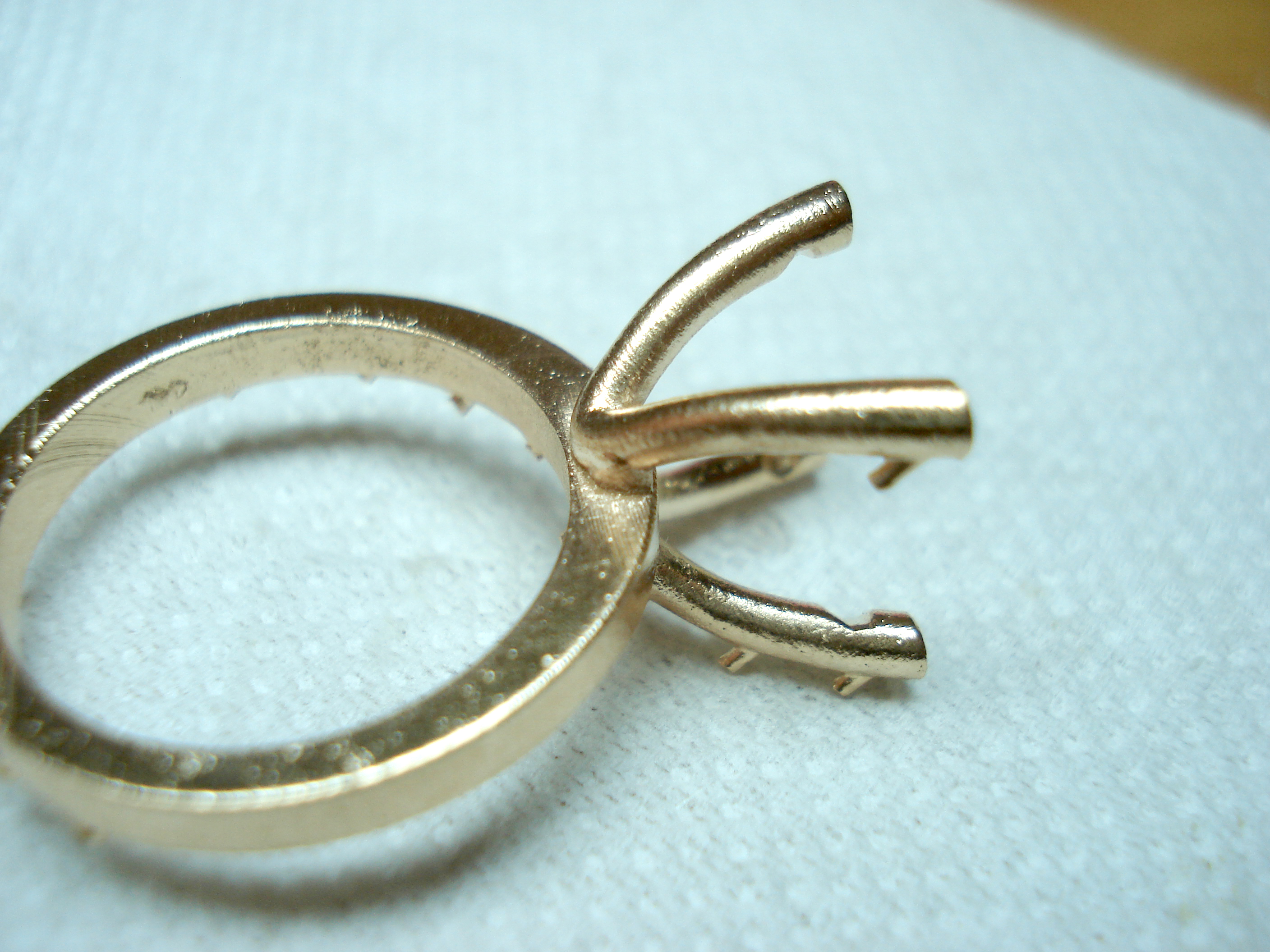

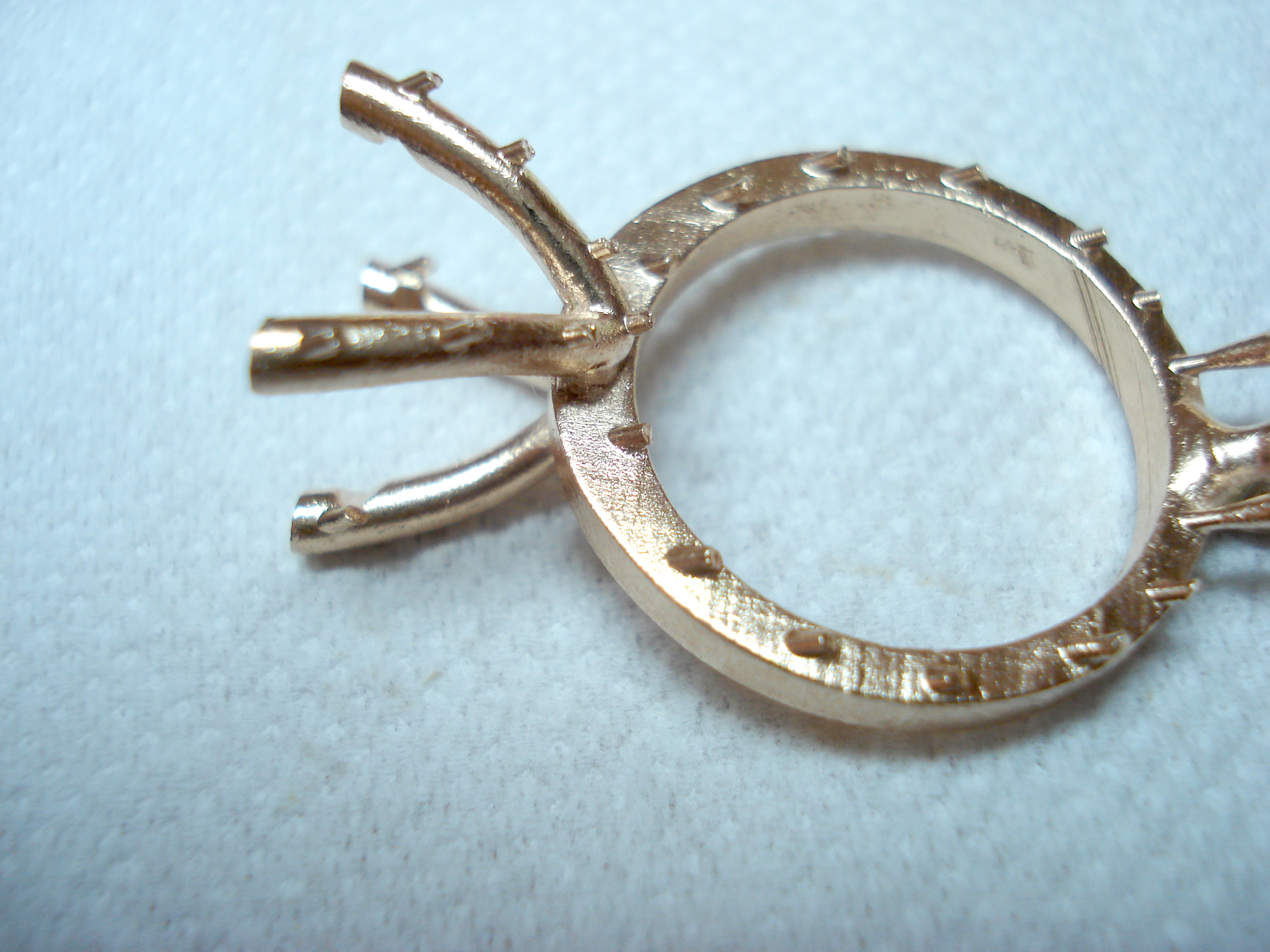

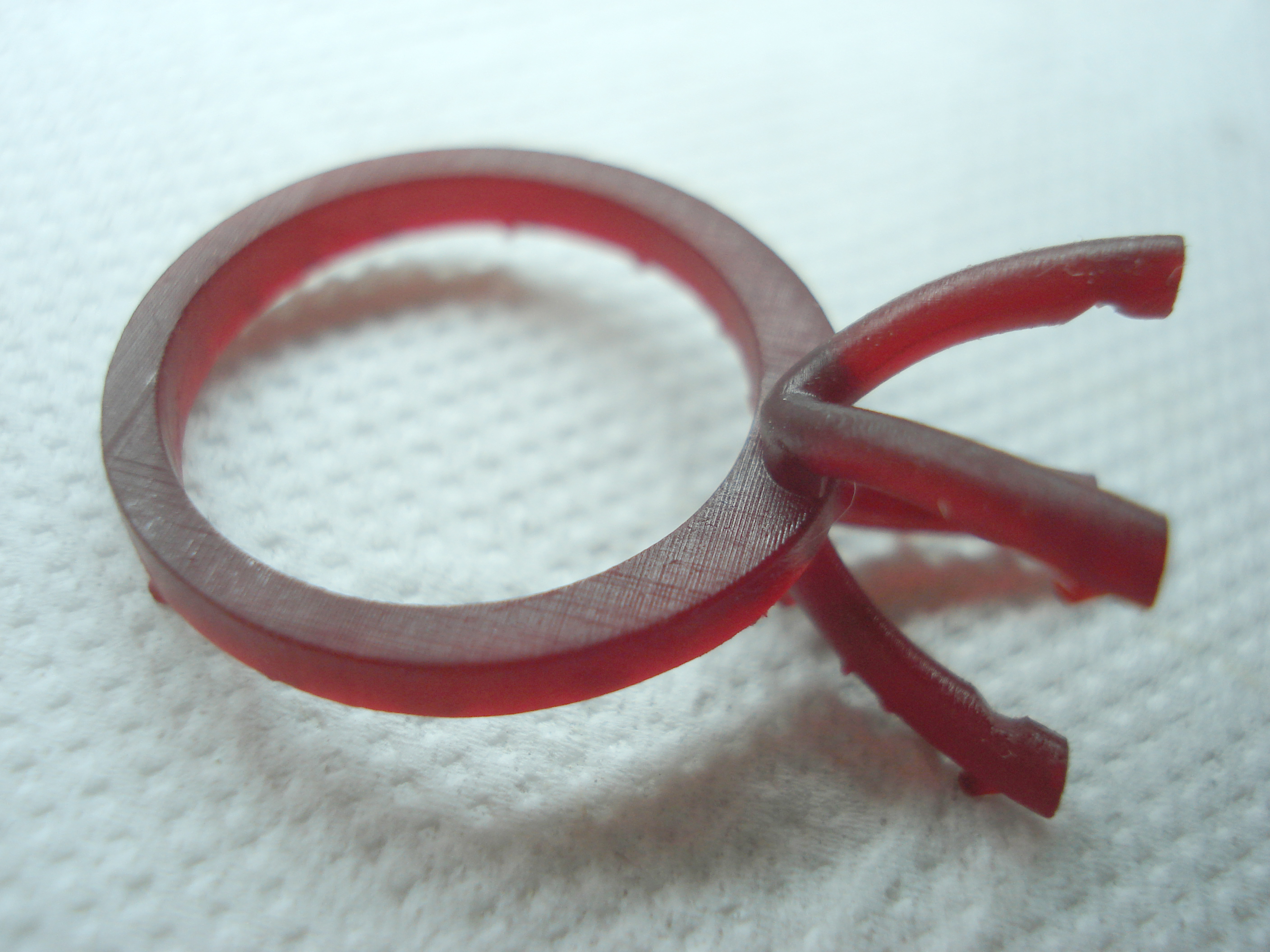

Всем доброго времени суток. Начну с того, что мы купили растишку ASIGA FREEFORM PICO. Вырастили модельку, всем довольны, но вот переходим к следующему этапу - литью и встречаем проблему. Изделие отливается, но Всё в трещинах и взрывах. Полазил на форуме и испробовал советы, которые были на форуме, но Всё тщетно. Фото приложу ниже. Дорогие друзья подскажите как подготовить полимер к литью? Цикл литья какой? И влияет ли время засветки слоя на отливку? Полимер используется SUPERCAST.

Продолжение. В чём может быть проблема?

Mik163,
У меня такая хрень была когда я новый и вторичный металл использовал.
Сейчас заливаю только новый . Температуру опоки увеличил до 630 град.
Каким гипсом пользуетесь? Почитайте внимательно режимы.
Какая у вас литейная машина? Если объемы небольшие попробуйте лить
вручную. Почему восковка расположена таким образом? Жидкий металл
под давлением или вакуумом очень сильно бьет по гипсовым перегородкам
и если есть острые углы он их крошит и несет с собой. Попробуйте восковку
расположить немного сбоку. Чтобы металл сначала попадал в питатель , а потом
уже уходил в полость восковки. Гидравлический удар будет не таким сильным.

Mik163,
Время засветки слоя на отливку не влияет.
Формомасса - Gold Star Omega +
Сейчас у меня режимы такие :
1 – вытопка воска 150 – 1 ч.
От 150 до 750 пройти за 1 час !!!!!
2 -750 гр – 3 часа (для растишки 750)
3 – 630 гр -1 час
Ориентация опоки - литником вниз!
Перед литьём ( за 0.5 час) пылесосом через литник высасываем остатки золы и
раскрошившийся гипс. Лью вручную и тонкой струйкой.
Формомассу замешивать  39/100
Опока 50х80

Спасибо что отписались.
Самара, говорить, не работать))

Продаю полимер ASIGA SUPER CAST


470 грамм в банке.
Цена 10000 руб.

Приобретен в Лассо, ноябрь 2014 года.

Причина продажи:
Не имею своего литья.
Чужие не заморачиваются на режимы.

Mik163,
Похоже такое литье из за повышенной зольности при вытопке полимера.Не помню кто,но решил подобную проблему тем,что после вытопки продувает опоку от золы.Делая отвод от канала стояка рядом паралельно.Насколько я помню литье у него было достойное.Без артефактов.
Вспомнил.Видел где то на форуме пользователей данной ростишки.
Удачи.

Срочно продаю Asiga Pico plus 27 в отличном состоянии. Машине еще нет года. Нахожусь в Киеве. Причина - нужны деньги.

Кто нибудь уже взял супервакс???

deni$den,
Его только презентовали. И его еще нет в продаже (по крайней мере в штатах)...

Ребята помогите! SOS! Кто нибудь проливал нормально SUPER CAST v3, производители обещали что в нем будет меньше зольности, а ощущение, что стало еще больше, чем в обычном. Бьемся как рыба об лед, но такое ощущение, что там появилась какая то добавка (похлеще золы) которая подъедает формассу и остается на ней.
