Развернуть ⇓

еще

DeepPurple,
ДА ДЕЛО НЕ В ТОМ ЧТО ВЫ ИМЕННО ЛЬЕТЕ А ВИДЕТЬ ТО ХОЧЕТЬСЯ КТО КАК ПРОЛИВАЕТ . меня это скоро ждет
приключения с проливанием полимера .

DeepPurple,
четвертое фото мне понравилось там как будто хорошо все.

granto, соглашусь с четвертым фото.
И пора большая. И нижний дикель каста припаян в точках воском. То ли литники, то ли сам каст подпаивали.

Вот как раз именно на этих моделях тщательно и вручную раставлены поддержки. Присмотритесь внимательнее. Поддержки подведены более или менее однородно ко всем поверхностям. А все потому, чтобы максимально увеличить канал подвода металла и для лучшей прокалки и выжига в формомассе. Это результат, притянутый за уши. Лишь бы продать оборудование.

Такой плотный лес поддержек не типичен и не нужен даже для стереолитографии. Для многих накладок, указанных на фото, хватило бы и одной точки опоры. Т.к. плоскости в стереолитографии обычно ставят под углами разворота. Примерно 30-40 градусов к горизонтали. А не садят на 20 конусов большого диаметра.  Стереолитография вообще плохо печатает тонкие длинные плоскости. Либо большие деформации идут, либо качество страдает.

Надеюсь теперь вам понятно, что подобный подход нереален для применения на обычном производстве и для нормальной работы. Но люди упорно не хотят слушать и читать.

Asiga 39  сводки с фронта .
Burn-In Exposure Time:  40,700
Normal  Exposure  Time:   4,500
Добавил время засветки, иначе ничего не получается.
Перед работой протереть оптику.
Подача 0,025 мкм. Печатает без проблем.
По поводу литья.
Использовал  Формомассу ".Gold Star Omega +.
Режимы работы:
Стандартный режим
1 – вытопка воска 150 – 2.5 ч.
2 – 200 гр. – 5 часов
3 – 740 гр – 6 часов
4 – 580 гр -2 часа
Быстрый
1 – вытопка воска 150 – 2.5 ч.
2 – 200 гр – 3 часа
3 – 740 гр – 3 часа
4 – 580 гр -2 часа
Очень быстрый
1 – вытопка воска 150 – 2.5 ч.
2 -740 гр – 4 часа
3 – 580 гр -2 часа
Стандартный режим выжигания растишки занимает
Около 15 часов. Не понравилось долго и низкое качество литья.
Использовал очень быстрый способ .
1 – вытопка воска 150 – 2 ч.
От 150 до 750 пройти за 1 час !!!!!
2 -750 гр – 4 часа (для растишки 750)
3 – 580 гр -2 часа
Ориентация опоки - литником вниз!
Перед литьём ( за 1 час) пылесосом через литник высасываем остатки золы и
раскрошившийся гипс. Льём. Качество литья хорошее.
Формомассу замешивать не 38/100 как обычно, а 36/100.
Совет с форума очень помог.

Nikita1986,
есть мысли а что если зола это остатки не полимера а спирта . может стоит попробовать из банки в тигель залить и прожечь в том же режиме . я могу ошибаться но вдруг это так ?

granto,
Не понял, а спирт откуда?

granto,
Лил я не сразу, через несколько дней.
Медицинский спирт не выпарился, вряд ли.
Скорей всего полимер не совсем выгорает.
Может режим надо подкорректировать.
По режиму вытопки от фирмы у меня половина не залилась.

Nikita1986,
и всетаки если у вас есть возможность попробовать полимер прожечь в жидком виде так сказать без засветки и промывки в этом случае можно сказать 100% что полимер не вступал в химическую реакцию ни с чем . в любом случае я тоже буду изыскивать экспирименты но чуть попожа .

а не подскажете это цикл который самый быстрый может подойти на полимер от projet 1200?и еще тут мне подсказали что восковки можно посушить в духовке на 60 градусах 1 час!и будет лучше литься!

ЕвгенийSPB,
По поводу projet 1200 я не в курсе на форуме посмотрите.
Здесь обсуждается Asiga. По поводу посушить растишку сложно сказать.

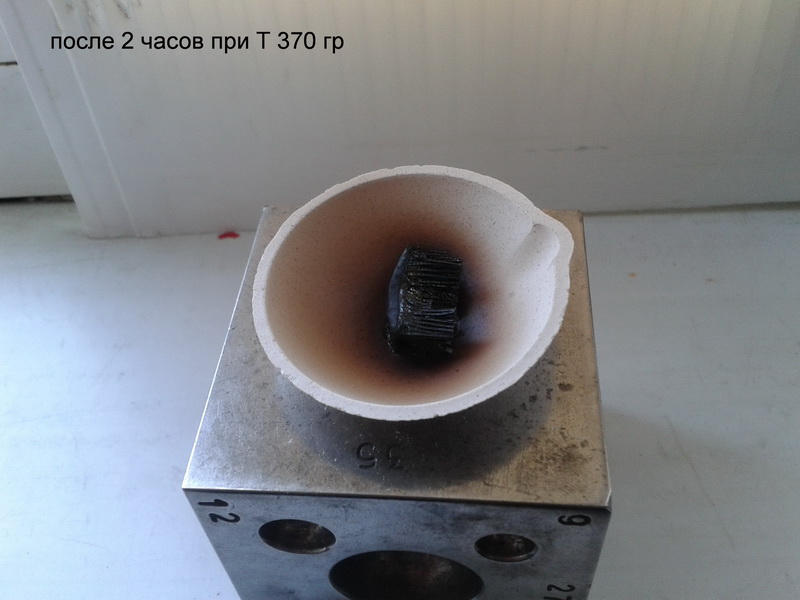

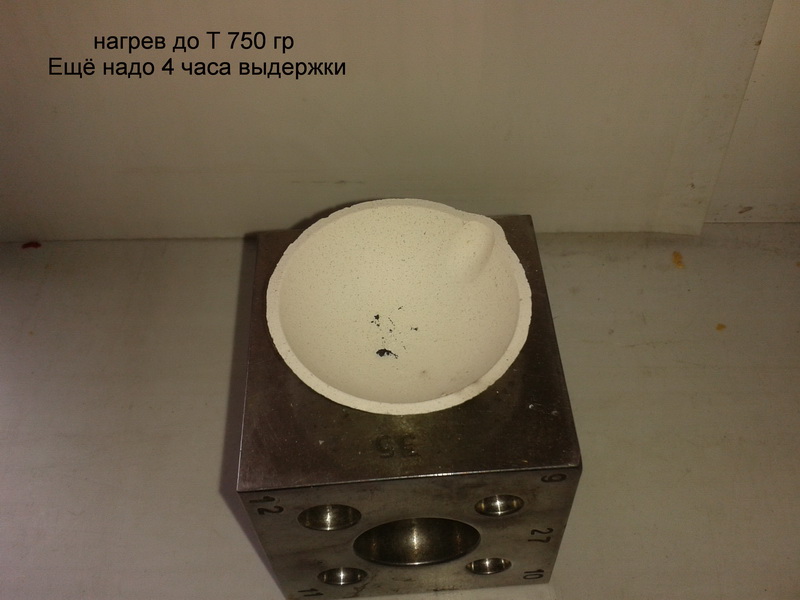

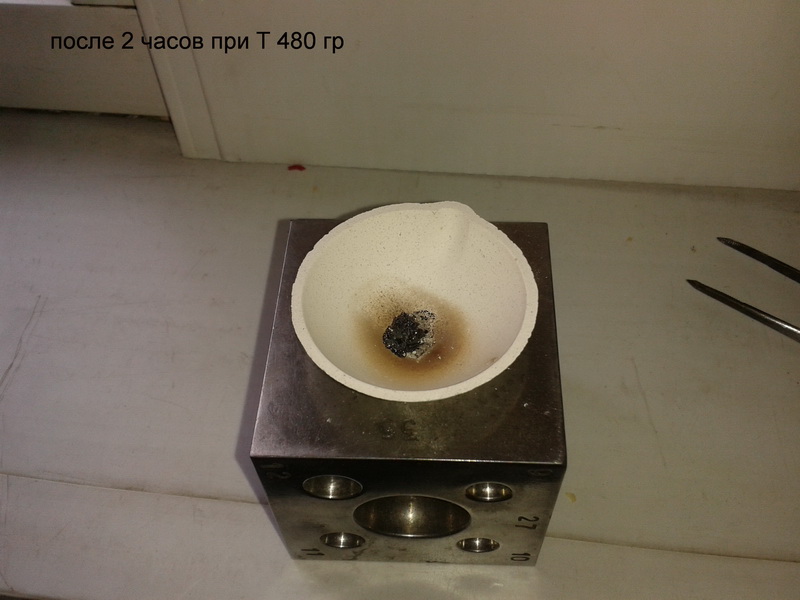

Фото после 150 градусов я делать не стал т.к. с ней ничего не
случилось и она не изменилась никак. Ведь для растишки самое главное чтобы она
выгорела без золы. Сушка вряд ли повлияет на выжигаемость.
Наверное всё зависит от состава смолы.

Здраствуте.приобрел Asiga.и ночались проблемы.что с вырашиванием.что с литьем.скоро глюки ночнутся.на данное время занимаюсь вырашиванием.готов сам поделиться опытом.завтро вышлю фото.вырашиваю на super cast.так же приобрел фотополимер dc 600. странный полимер.он застыл у меня в тарелке.еше немного можно было проститься с ванночкой.

Вот что у меня вышло

linkin79,
ГДЕ?

linkin79,
DC 600 - это полимер не для Асиги. Да и установку Вы, насколько я знаю, в России не покупали. Это точно Асига? Если у Вас проблемы с выращиванием на стандартном полимере, использовать полимер с неизвестными характеристиками отверждения, к тому же заточенный под лазерную инициацию полимеризации (другая энергия и другой диапазон спектра), опрометчиво.
По-поводу режимов выращивания правильнее всего обратиться к тому, кто поставлял Вам оборудование. На Асигах после последних доработок, выращивание - вполне стабильный процесс.


granto,
Полимер для литья (SuperCast) не требует дополнительной полимеризации. После промывки в спирте, сушки и если необходимо, подготовки поверхности, выращенные модели можно сразу помещать на елку.

Здраствуйте.1000 извенений.ни как немогу фото выслать

Машинка у меня была купленна в Стамбуле.перед покупкой на этой машинке были вырашенны модели.после приезда машина долгое время стояла.вот только недавно взялся за нее.по поводу полимера dc 600   я вырастил модели.и что самое главное они хорошо пролились.сам я в этом деле далек.тонкости етой машины я еше не изучил.на выстовке в Стамбуле я был приатно удевлен вырашенными моделями.я сам понимаю что над ней надо работать..буду очень благодарен всем кто мне поможет.постораюсь в ближашие время выслать фото

Нами был приобретен новый полимер SyperCAST. Для работы на новом полимере необходимо было загрузить обновление программы, что мы и сделали. Но после этого принтер перестал строить модели, строит только площадку и все, а иногда и ее не строит. В общем, не работает на настройках по умолчанию. И еще, когда расставляешь поддержки, выдает такое сообщение: "An error occurred while attempting to render model. The model will be shown as a box." Как это все можно исправить? Подскажите пожалуйста!

Я добился нормальной печати на слое 0,025 с такими параметрами:
