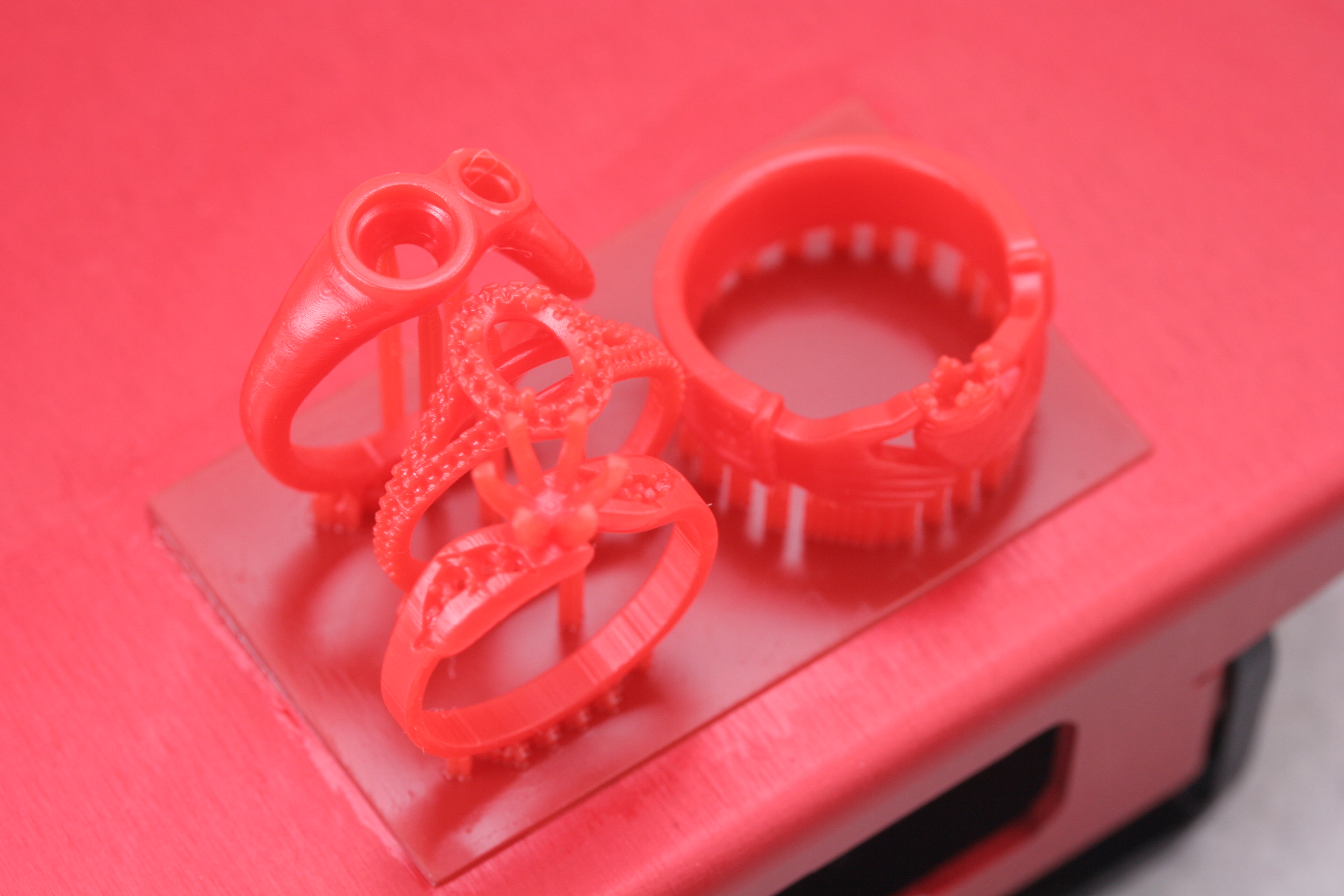

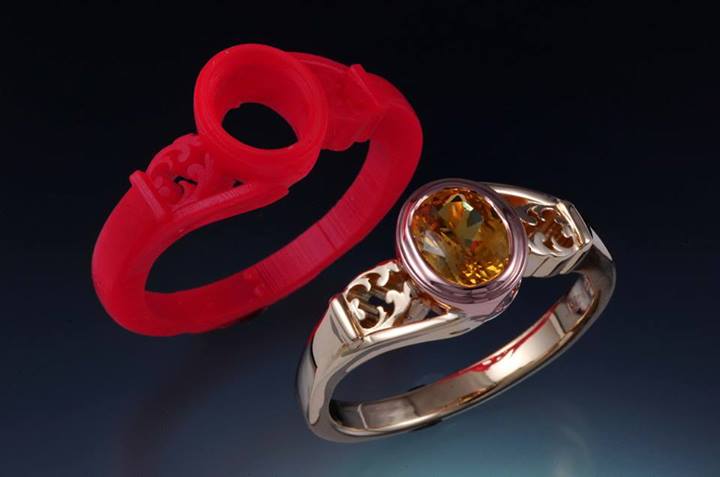

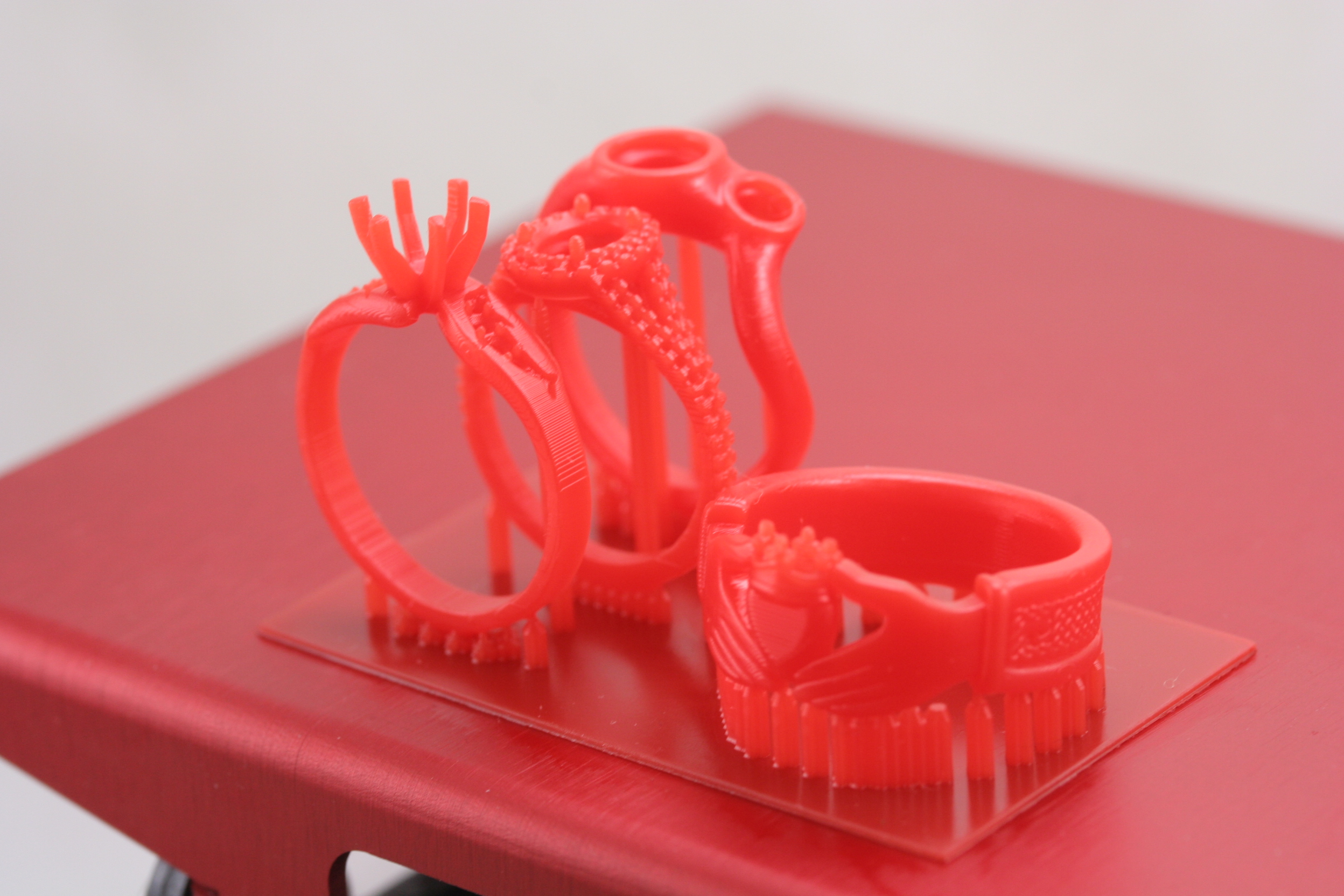

Предлагаю обсудить, поскольку, говорят, уже есть эти аппараты в наших широтах и успешно печатают - Качество лучше чем у Form1, полимер вроде подходит для прямого литья.

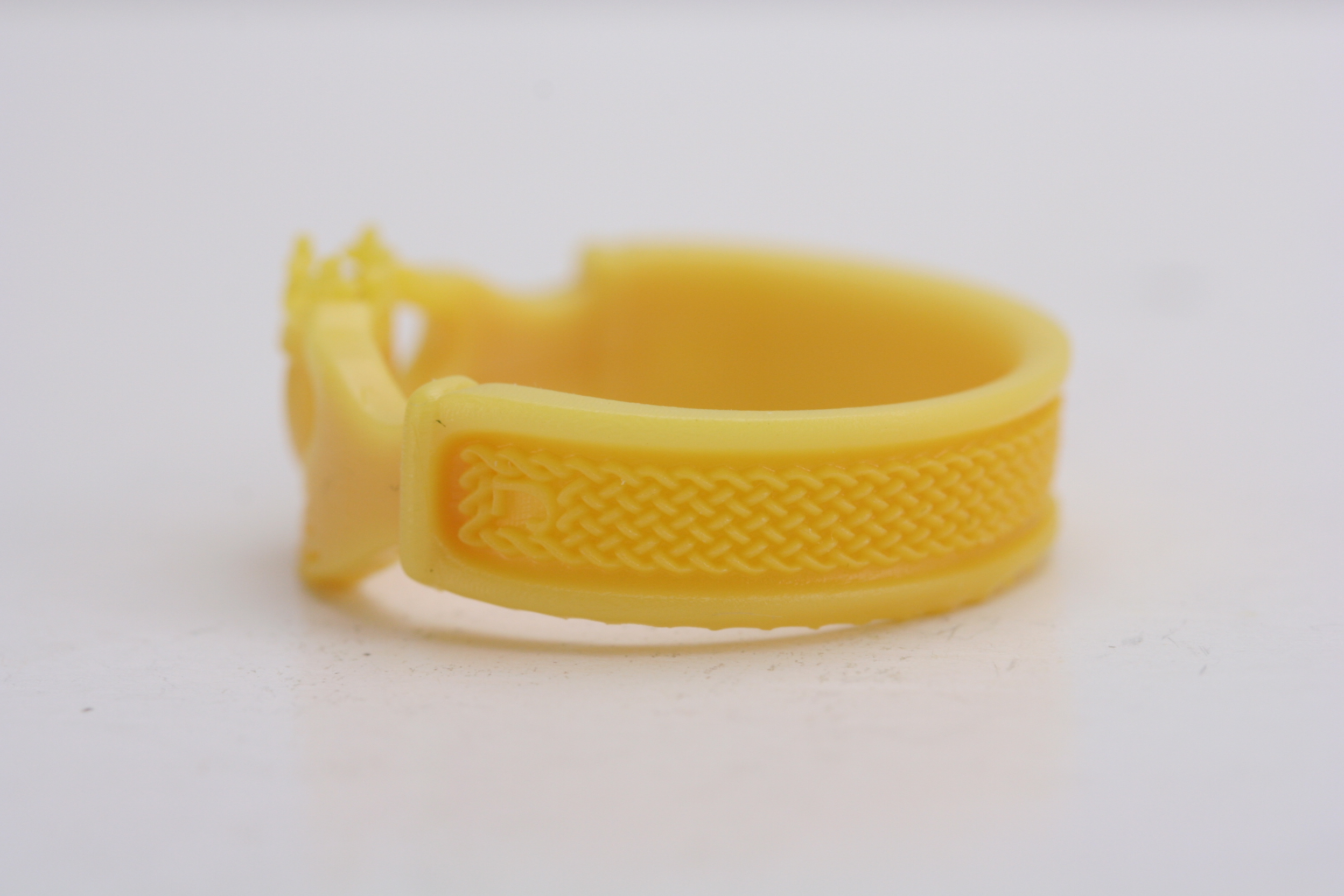

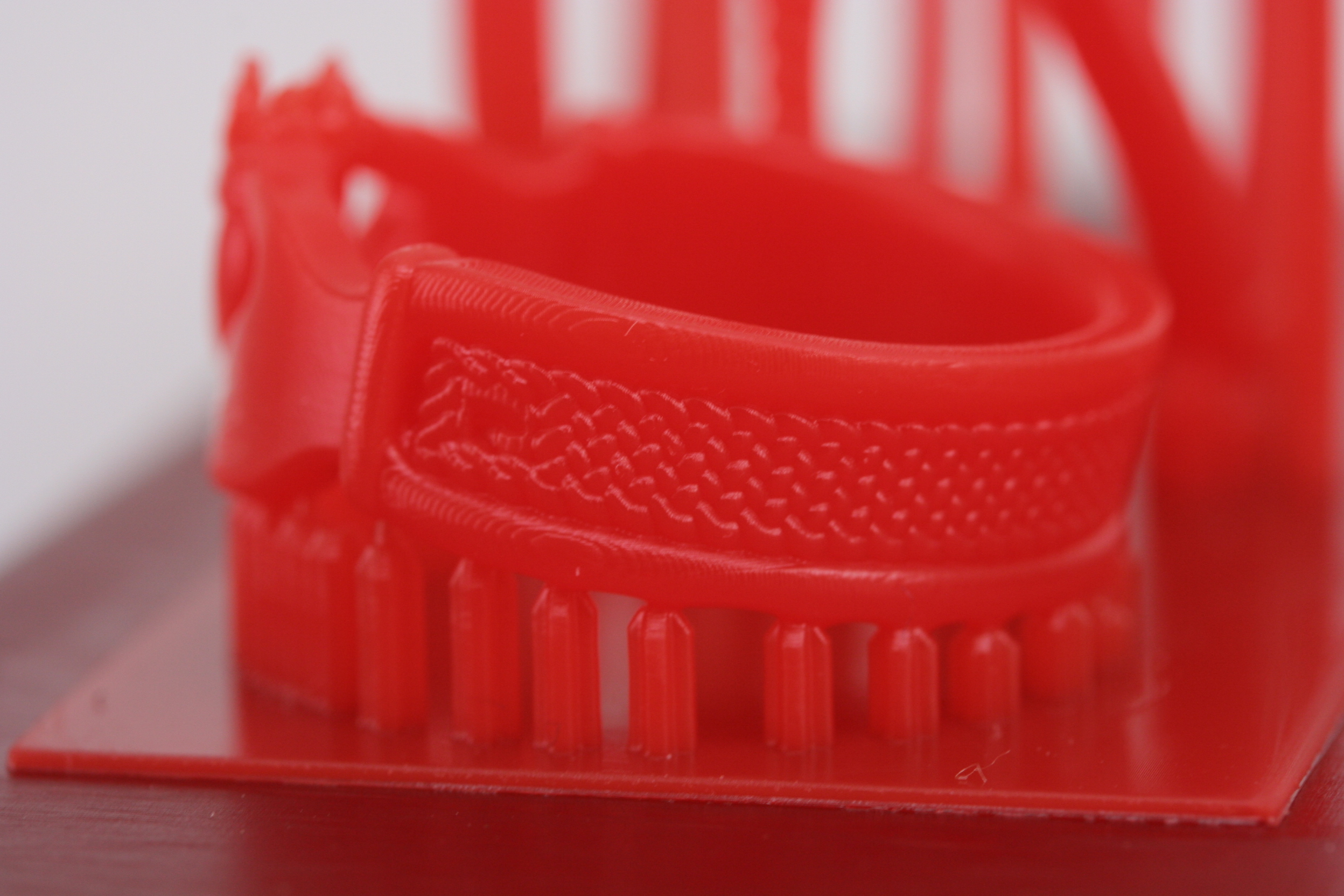

Вызывает интерес первое и второе фото, где одна и та же модель была выращена на Б9 и другом принтере (на сайте пишут - за 18 000 евро, судя по цвету - Перфактори). Разница в качестве - на лицо. Не в пользу Б9 естественно. Еще большой вопрос в проливаемости материала. Я не видел фото моделей сразу после литья. В общем впечатления двоякие: С одной стороны радует ощутимая конкуренция в производстве установок 3D печати. В любом случае появятся установки и качественные и дешевые. Даже "старые" производители пополняют линейку установок дешевыми и доступными агрегатами). И это радует. С другой стороны качество и разрешение печати, проливаемость материалов новых установок еще не доходит до того уровня, чтоб можно было использовать именно в ювелирке. Как по мне, Б9 - отличное начало, но еще сырое и недоделанное. И это пока печалит. В таком виде для ювелирных моделей я бы не взял. Даже дешево.
Класс! Я вот читаю очень поучительный и выразительный срач пользователя и продавца DWS принтера - в этой ветке, и думаю, неужели эта окаянная пора заоблачно дорогих, громоздких, отвратительно сырых и глючных из-за малосерийности RP-машин наконец-то к нашей вящей радости закончилась?
Очень похоже. Асига, теперь Б9. И это только мелкие и новые фирмы. А вот когда на 3D принтеры обратят внимание производители размером с Кенон или ХП - тогда очень интересно будет.
П.С. Посты Левы я просто не читаю - как-то неохота об то дерьмо глаза марать.
Очень похоже. Асига, теперь Б9. И это только мелкие и новые фирмы. А вот когда на 3D принтеры обратят внимание производители размером с Кенон или ХП - тогда очень интересно будет.
Да гиганты не обратят свое внимание уже. Там явно какой-то заговор. 15 лет торможения прогресса. Мировая спрут-элита явно боится массовых 3д-технологий. Может, из-за перспективы печатать оружие или еще почему.
А может из-за того, что цены на эксклюзивную ювелирку быстро рухнут вниз?
И все то, что 10 лет назад казалось недосягаемой крутизной, станет вполне обыденной ширпотребной вещью?

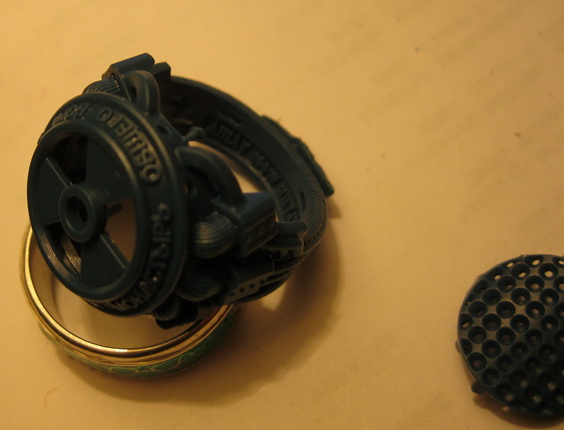

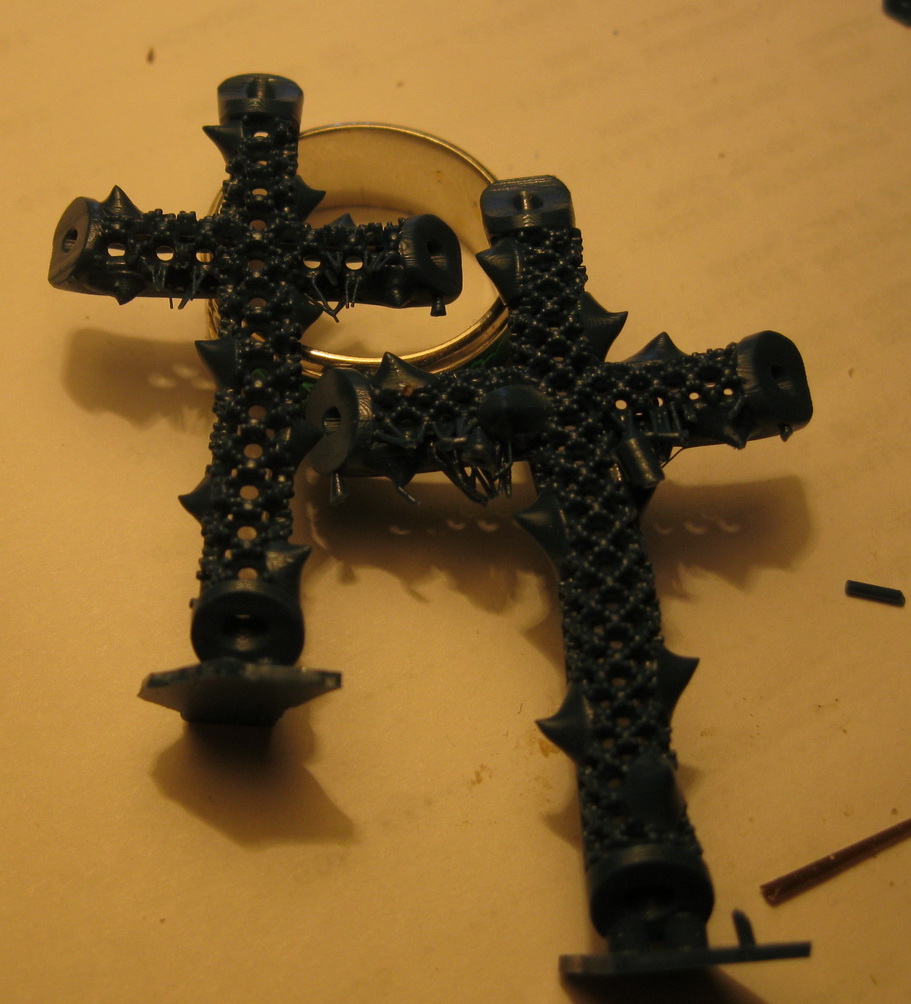

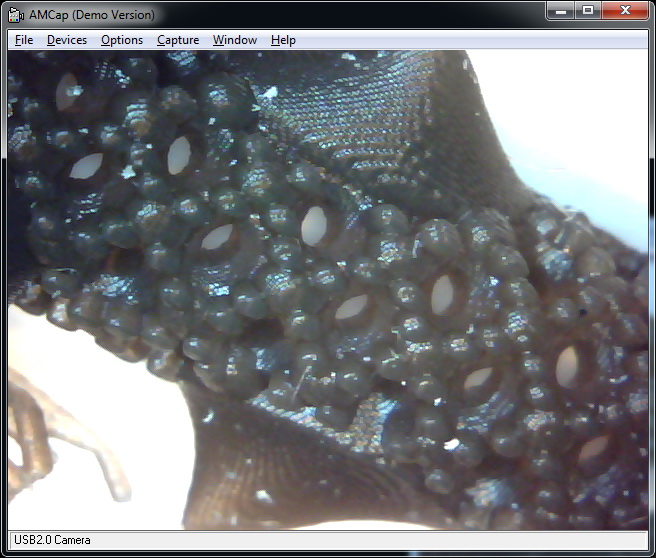

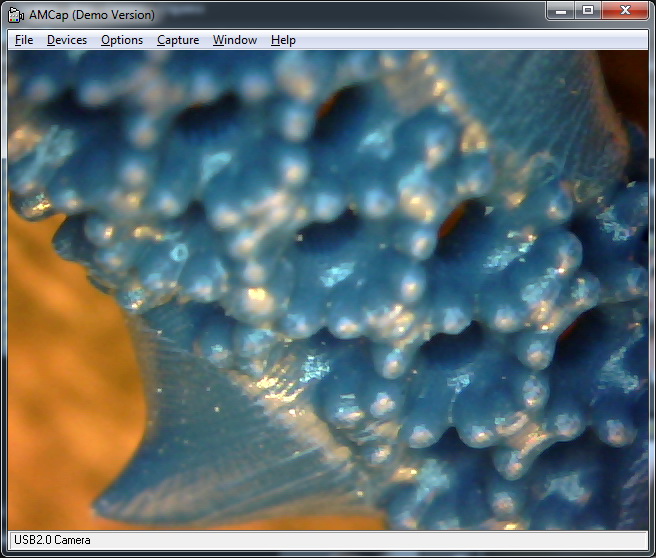

Дал на тест несколько своих моделей. Вот что получилось. Кресты Коричневый полимер - для резины. Голубой - дял прямого литья - что-то не вырастился нормально: хозяин из благих побуждений намутил с пигментацией.
Кажется, столкнувшись с лавиной заказов, Тимофей отменил тестовую шаровую печать, заменив ее на 50% скидку на первые два заказа от всякого нового клиента.
Алекс, тебе как гуру полимерной печати, конечно, виднее. Посмотри еще под usb- микроскопом. Кажется, таки надо попробовать отлить (у меня были сомнения до получения прототипов)
Радует, что слоев практически не видно, а то, что крапана посливались часто, то после DW008 я и не такое видывал. Немного деформация на скос есть, может потому, что я сам так кресты выставил. Камни - мелкие, 1.2мм в основном

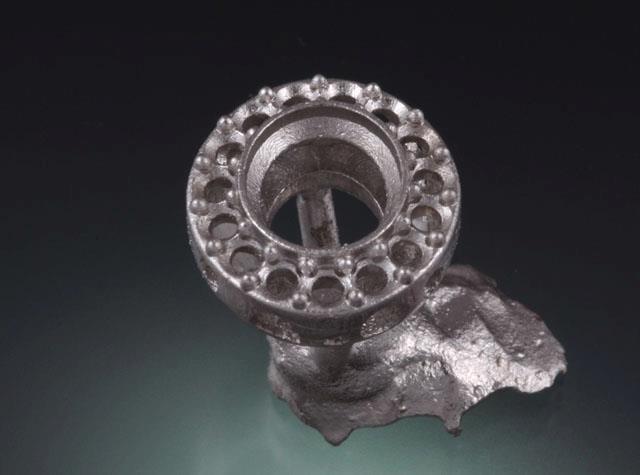

Вот, что пишет Ясинский (хозяин принтера) по проливке:
Цитата
час на 100 градусах чтоб осушить, еще час на 200, чтоб полимеризовалось и дальше как обычно поднимать температуру до нужных сотен градусов
Или
Насчет прокалочных циклов - так а что не понятно? Я ж говорю час на 100, час на 200, и дальше поднимаешь температуру как обычно по воску или чему там еще. Ну вот мой ювелир ставил сразу на 150 2 часа и дальше полками поднимал до 750. И у него все просто прекрасно отлилось.
Полимер под кусачками - хрупкий. Разлетается на осколки. Хотя транспортировку выдержал спокойно. У DW полимер - эластичнее.
Тимофей Ясинский (владелец принтера) - представитель нового поколения, ориентированого больше на зарубеж. Его хорошо знают на родном форуме b9creator, поскольку он там почти год уже - с самого начала - активно коммуницирует. Парень, думаю, заслуживает доверия. Молодец, что дерзнул сначала проинвестировать на Поджопнике проект, а потом и купить машинку в числе первых.

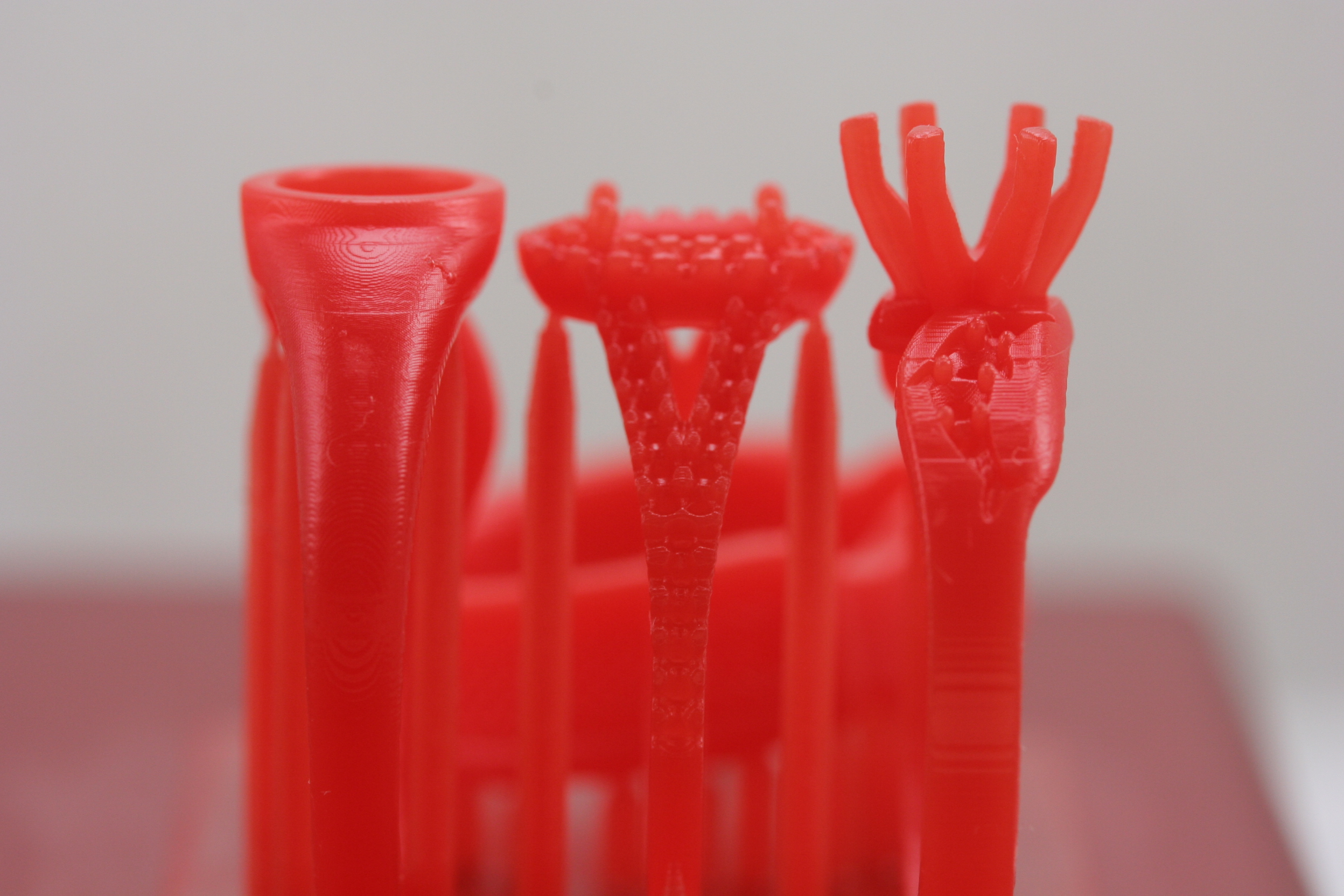

Вырастили еще "столик", уже стандартным составом литьевого полимера. Правда, не понятно, почему он не красный.
Цитата
Литьевой это их "родной" фотополимер под "тороговой маркой" если можно здесь так выразится, B9R-1 Red. Второй, "нелитьевой" это новый состав, который продают под брендом MakerJuice. У этого бренда всего один состав, просто по разному окрашен, с разными добавками, пигментами и т.д. Ну и гибрид это соответственно 1 к 1 микс B9R и MJR (Сокращение к MakerJuice Resin)
Ясно, что крапана под этот принтер надо расставлять заведомо тоньше в 3д-модели. Ибо расползаются они. Правда, Тимофей говорит, что надо бы мыть свежеиспеченную модель не просто в спиротовой ванне, но и с ультразвуковым "массажем", которого у него нет..
Скажу Вам честно, человек который ставил поддержки на крест, вообще ничего не понимает в этом деле. Без обид. Зачем они там такие нужны? А качество поверхности далеко от желаемого.
