vasica_91,
на здоровье!

ravant,
- Здравствуйте, вы такие инструменты делаете? вырубки для дисков.

Georg333,
можно сделать. только в таком же виде, как и штампы для концевиков.

товарищи Au-585 вороб и misterX! написал вам в личку. жду ответа...

ravant,
А можете соорентировать по цене таких вырубок от 3 мм до 20 мм? Под полоску как вырубки для концевиков

Alexjewel,
так я и жду от интересующихся ответов, сколько размеров им нужно, чтобы обсчитать...

ravant,
мне тоже интересна эта тема,если возметесь делать ПЯТАКИ ,поставьте сразу в очередь

Если тема получит развитие, тоже подпишусь на очередь

ravant,
Так я ж на писал от 3 до 20 мм, каждый мм один размер. Посчитайте пожалуйста. Готов приобрести 1й экземпляр

И я на вырубку дисков подписываюсь.

А можно немного порассуждать вслух?

А зачем просечку под шайбы делать многоместную? Ведь если, по какой либо причине испортится одно гнездо матрицы, то надо будет менять всю матрицу. Не проще ли сделать обойму со съемником, в которую будут вставляться сменные матрицы. А все пуансоны будут одного диаметра под съемник и разных рабочих диаметром.
Вот по быстрому нарисовал идею. Вариантов может быть много  - как под ленту с выталкиванием пуансона наверх (буфер условно не рисовал) или с проходом пуансона через матрицу (на сквозь). Тогда надо пуансон немного другой конструкции ( без бурта, но с режущей частью). А если в дальнейшем нужен будет не стандартный размер, то надо будет только изготовить небольшую матрицу и пуансон под размеры обоймы. Да и рабочих профессий задействовано меньше (токарь и термист).

Алексей, стоимость можно прикинуть примерно из расчета-1 пуансон=1000 руб. Точнее скажу, когда покажу задание слесарю-он и обозначит сумму.

А шаг в 1 мм не много? У нас на работе приспособа есть такая, там шаг в 0,5 мм-реально половинчатые размеры нужны.

Нарисую вариант чуть позднее-только домой приполз...

конечно можно, и даже нужно.

вариантов конструкции может быть несколько. вопрос денег.

я предлагаю вариант как и у концевиков по двум простым причинам-

1. оператор электроэррозионного станка-"свой в доску человек". он практически все делает в одиночку. немного нужны услуги профильного шлифовщика для удаления технологических заусенцев на пуансонах. больше других специалистов не требуется.

2. исходя из причины №1-цена минимальна.

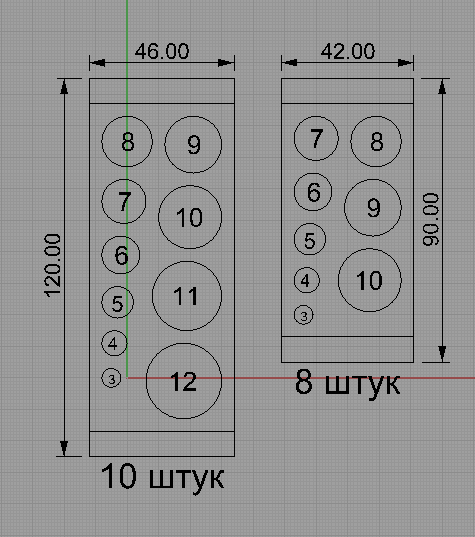

вот, смотрите-




вариант с 10 пуансонами уже не совсем хорош-великовата заготовка, могут быть трудности с материалом.

ravant,
Так я за половинки   , сколько матриц тогда получится?  4 -5? И цена будет кусаться для многих....
Мое мнение такое что на одном комплекте допустим из трех матриц будут целые, а как доп оборудование под заказ половинки? Мнеб и то и другое, но сразу так не готов платить ..... так что частями, сначала целые потом половинки.... ну и скидка наверное должна быть?

Еще вырубку видел у Валеры Сурика рубит и гнет в полушарик.... хороша сцуко..... делал недавно четки из 109 шаров.... только и мечтал о таком инструменте.....

Народ, а чем не устраивает сапфировская вырубка с 4 до 20 мм? Цена 12 т.р
Вот половинчатые размеры, то да, ни разу в продаже не видел.

Aleb,
По мне лучше здесь напрямую купить, чем в сапфир переплачивать...

Леш, так там 17 размеров, есть еще с 3 до 18, 16 размеров за 9 с чем то. Просто есть ли смысл Антону заморачиваться, если цена будет выше, я про это. Если 1 размер примерно 1000 руб получиться.

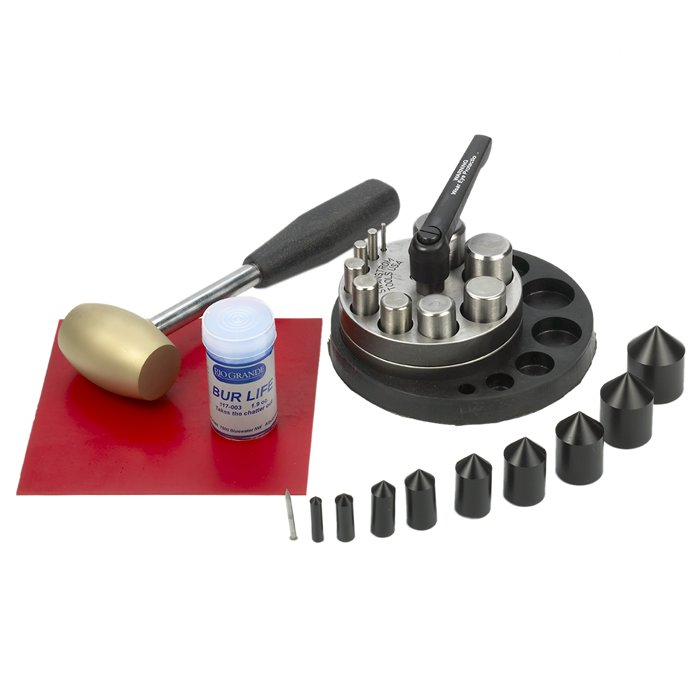

В ЮМО такую покупал. Анка-вырубка называется. Это конечно, почти идеальный вариант.
У моей, половина пуансонов поломалась. А мастеров, выточить новые, нет.
