Развернуть ⇓

korobtsov-alex,
ну накручивать можно сразу с пружины, не нарезая, а кусать чем, как дозировать припой ???
Я понимаю если паять пастой , там можно положить сколь угодно малое кол-во припоя, но обычным припоем.... А усы обкусывать да и все остальное ???
Бред какой то, честно говоря мне лично не верится!
Получается что ригель меньше 1 мм............
Я прежде чем паять бисмарк, попробовал накрутить питон, проволку взял  0.65 мм риг. 3.1, но ни чего не получилось, пружинки тонкие, хлипкие, я не смог собрать даже 2х звеньев.

После этого сел паять бисмарк.
Оставшиеся пружины на ригеле, стянул с него и намотал на ригель меньшего диаметра.
Так что ваш сын, прямо какой то "левша"
Он блоху еще не пробовал подковать?

Нет, до левши ему еще очень далеко, он кроме цепей пока и делать толком ничего не умеет. Мелкие цепи он по 3-4 см собирает, пропаивает, потом эти кусочки меж собой сращивает.
А то что у тебя терпения не хватает такую мелкую собирать, так ты в этом не одинок, я тоже за такую работу не возьмусь.

Да сложного ничего нет в изготовлении мелкой цепи, тут главное желание. С кем то на форуме когда то спорил и пришлось трухнуть стариной и изготовить серебряную цепочку на 2 грамма.


Всё как в традиционной сборке, резать ножницами пружину, набирать круглогубцами, усы обрезать бокорезами. Паять только нужно специальной иголкой с наковаленкой, её и надо греть во время пайки.














Конечно не плотная, но спор был выигран.

Другое дело когда цепь плотная, ригель 1 мм, проволока 0,4 мм, с ней посложнее, паять трудно, набирать трудно, глаза устают, максимум 10 см в день.

Станислав Амелин,
Мазохист

Хуже Саша! Извращенец!
В инете, Олега Моргуна цепь самая тяжелая, думаю ему анти-рекорд закинуть, моя опилянная с замком около 2,2 г. вроде была
Самая тяжелая цепь
Самая легкая цепь

Станислав Амелин,
получается, что вы нагреваете мощной горелкой эту "железяку", что на фото, ей и паяете?
Так что ли ?
А замок ?


korobtsov-alex,
дело не в терпении, на ювелирку у меня его хватает, ибо я юноша упёртый, уж мне что втемяшится....дальше

как у Высоцкого, "уж если я чего решил - выпью обязательно".
Тут все хуже, дело в хреновом зрении.
С этим просто беда, именно оно и ограничавает мои "ювелирные устремления".....
С другой стороны, я точно бы не взялся делать цепь весом в 2 грамма, на мой взгляд в этом нет никакого смысла.
Другое дело хочется спаять маленького питончика, но ...не получается.
А то что получилось, имеет громадные размеры (пров. 08, риг. 3.6)
Вообщем...имею желание купить дом, но не имею возможности, имею возможность купить козу, но не имею желания...помните....!

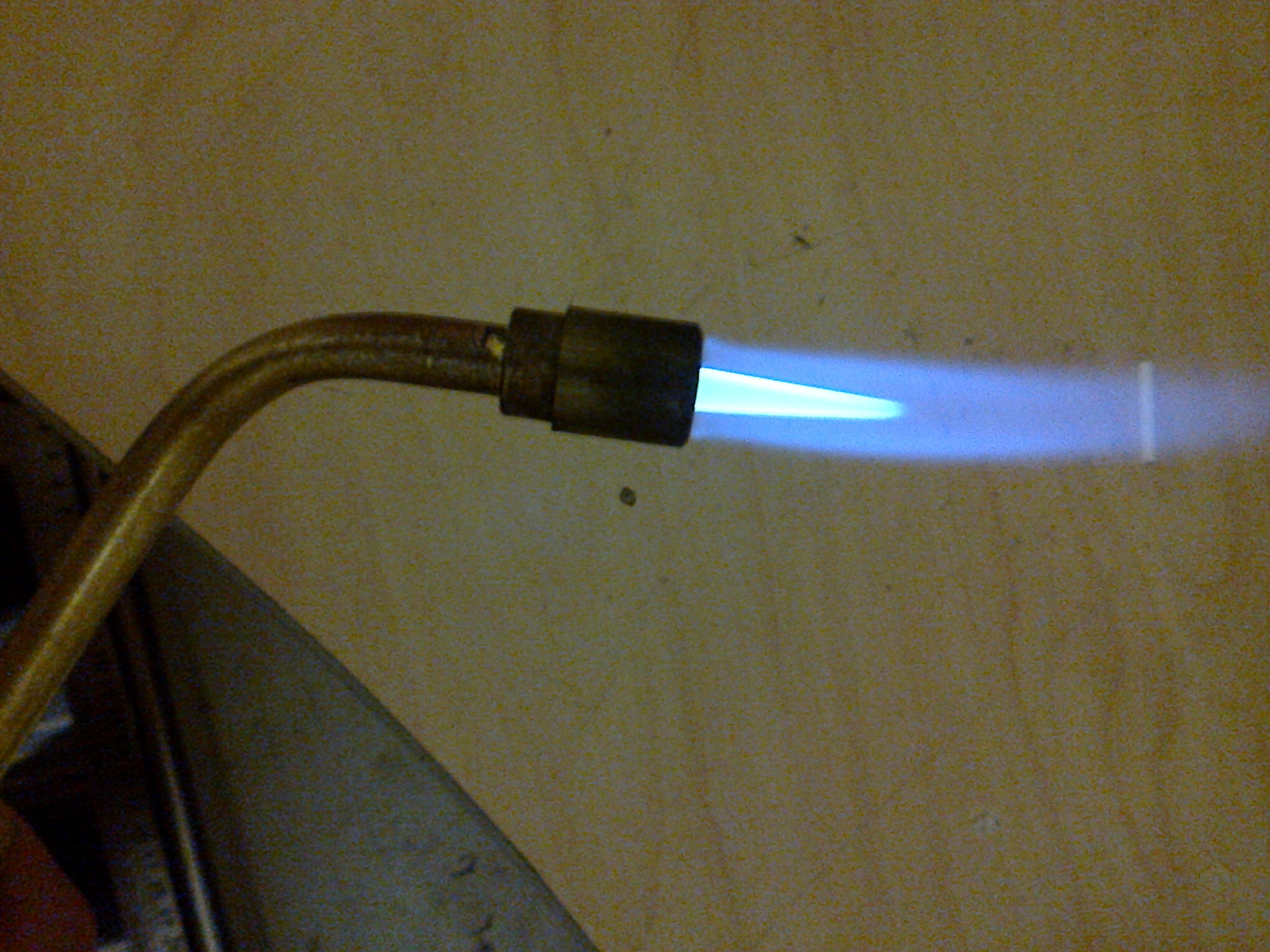

Обычной горелкой, надо греть не припой и цепочку, а изгиб на иголке. Замок обычный круглый, без концевиков. Более мощные вещи, такие как кольца, я паяю газовой - инжекционной горелкой.

Получается ты работаешь своеобразным паяльником. Наверное мне такое в голову бы не пришло.(((

Станислав Амелин,
а ваша "иголка", из чего, из титана?


korobtsov-alex,
мне тоже, как говорится, век живи, век учись.


С другой стороны, паять таким приспособлением, по моему, занятие не для слабонервных.

Типа того получается.


Да. Обычный титан

 У меня вот проблемка ,противоположного плана. Панцирная цепь из серебра. Проволока 1,8 мм.  Ригель небольшой, чтобы побрутальнее. Плотненькая такая получается.... Да вот хрен в сумку. Гнуттрером звенья изгибаю, звенья все- хрясь по шву. На третий раз переделываю. ПСР-80- рвёт. ПСР-72- рвёт.
Золотые не рвало. А вот с серебряной, прямо засада. Неделю мимо кассы отработал. А доделать так и не могу.  Не на чём застрял.

Ну так надо поэкспериментировать с припоями.

Вячеслав С.,
В учебниках посмотрел, ПСР-80 вроде само то. Ан -нет.
Есть ещё какой-то ПСР-девяносто с чем то. С палладием. У него просто рекордные характеристики на разрыв. Но и температура плавления, такая-же как и у основного сплава. Да и палладия нет.

ремесленник,
Палладий нынче дорог. Уже дороже золота и платины. Дороговатый припой выйдет.

Смотрел недавно видео, где показывают как ювелиры мол обманывают клиентов. На видео бабка приносит цепь в ломбард, там девушка проверяет и ошарашивает бабку - это не золото, это палладий! Бабка всплескивает руками и чуть не падает на пол, типа ох, обманули сволочи!

Правильно. Бабка и слова такого не слыхала. Вот золото другое дело, его даже маленькие дети знают.

То же когда то так думал. Делал эксперимент - спаял якорную цепь через звено пср 80 и припоем с содержанием меди 18%, цинк 12% и соответственно серебро 70%. Отметил звенья маркером, протянул цепь через цайзинг, с десяток или более звеньев порвалось. С удивлением обнаружил, что порвались только звенья спаянные 80 припоем.
Пробовал делать припои с индием в разных вариациях то же не то пальто - то текут не очень, то нагрузку на место пайки не держат. В общем остановился пока на этом 18/12. И если что, то делать серебряный припой лучше из банковской чистоты 999,9. Даже из самостоятельно добытого серебра из нитрата сплав не такой идеальный получается. Проводил ещё эксперимент - делал припой из 925 пробы. Вроде такойже как из чистоты, так же течёт, вроде всё нормально, но спаял им якорную цепь и такую же цепь припоем, сделанным из чистоты, дёрнул через цайзинг - в первой цепи 4-5 звеньев лопнуло, во второй 1.
Не настаиваю на своих выводах, всё индивидуально. Серебро металл требовательный нюансы могут зависеть от того кто как и чем плавит, как вальцуют, отжигают, отбеливают ...

Температура плавления 925 пробы (+-889 градусов), минус на плавление температуры припоя, хотя бы 15% разницы, выходит - плюс минус 779 градусов. Заходим в калькулятор (Каркулятор), созданный дай ему Бог здоровья Владимиру Трунову, подбираем нужную температуру плавления припоя и вуаля... Ни чё трещать не будет...

С индием тоже делал припой, но тоже пальто как и в твоем случае, то снег, то дождь (одно преимущество. не темнеет место пайки (лучше даже не припой делать, а окунать шарик припоя в индий!)). А вот по якорке, давно плюнул дергать через цайзинг, просто беру и провальцовываю. Ни чего при этом уже не рвется Цепь вальцевать

ремесленник,
может стоило отжечь звенья непосредственно перед пайкой.
Я паял браслет из серебра 875 с добавлением палладия, припой тоже с палладием, паял панцирный браслет и лисий хвост. Панцирный из проволки 1.3, согнул звенья нормально, правда браслет получился не плотный, по ошибке протянул провод через лишнюю фильеру. Запорол гнутером, острыми кромками цанг.
А вот лисий хвост при прокатывании в ручьях...стыки тоже затрещали, при том что браслет был не плотным.
Правда виноват я сам, не пропай, припой получился твердый, но не текучий, тугоплавкий, плохо растекается, если сразу не пропаял, потом он уже не растекался, зато отлично подходит для бисмарков.
Сейчас занялся золотом, как закончу , попробую сварить более текучий припой.
