► Ремонт станины, как и чем? , Поломали станину из чугуна.
Леонид
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16
#1
0 / 0
Добавлено: 04.02.2017 20:59:14
Писец случился на ровном месте, чем все закончиться отпишу позже.
А сейчас суть вопроса. Купил я себе токарный станок. Везли мне его из Москвы в Омск Деловые линии, и по дороге грохнули коробку да так аккуратно что внешне практически и не видно. А когда открыл упаковку то и уху@@@$$$ сразу  :(   на фото все видно. Треснула чугунная станина в двух местах. За ремонт одна фирма озвучила следующий ценник сварка, шлифовка и восстановление цена вопроса 11 500 руб. Запросил у поставщика новую станину срок поставки от 2 до 4 месяцев и то не факт цена вопроса со скидкой 7000 и новый станок 20500 руб. Вопрос в чем как малой кровью восстановить станину? Сварка, стяжка на винты ... клей, нитки, заплатки   :biggrin2:
пы.сы. И фото коробки, долбанули в аккурат уголком, и очень просто пипец как очень четко попали в нужное место. В печали  #*&@     :no:
Развернуть ⇓
Изменено: Леонид - 04.02.2017 21:00:08
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10532
В друзьях у: 32
Голосов: 2223 / 47
#61
0 / 0
Добавлено: 05.02.2017 19:50:46
можно конечно и внутри их но боюсь ремень не даст....... не помню скока там места...... видел такой
Offline
Профиль
Вверх
Леонид
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16
#62
0 / 0
Добавлено: 05.02.2017 19:58:01
Сергей Вальтман,
Мне бы временно перетоптаться пока новая станина приедет.
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10532
В друзьях у: 32
Голосов: 2223 / 47
#63
0 / 0
Добавлено: 05.02.2017 20:00:04
О... типа так...
Offline
Профиль
Вверх
korobtsov-alex
Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5873
В друзьях у: 17
Голосов: 905 / 26
#64
0 / 0
Добавлено: 05.02.2017 20:04:28
Сергей Вальтман,
Хорошая идея, но накладок все равно не избежать.
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10532
В друзьях у: 32
Голосов: 2223 / 47
#65
0 / 0
Добавлено: 05.02.2017 20:06:54
а если временно то по моему Баззл верно говорит эпоксидка и шпильки ... бревна пточить не будете.. а движок там вроде 250вт...... большие обороты не давать и продержится за счет шпилек ... если по оси стянуто будет........
Offline
Профиль
Вверх
Леонид
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16
#66
0 / 0
Добавлено: 05.02.2017 20:21:43
Сергей Вальтман,
350 ватт . и внутри есть перемычки
Offline
Профиль
Вверх
korobtsov-alex
Пользователь
Регистрация: 19.10.2010
Откуда: Челябинск

Сообщений: 5873
В друзьях у: 17
Голосов: 905 / 26
#67
0 / 0
Добавлено: 05.02.2017 20:24:55
Как там народ говорит, нет ничего более постоянного, чем созданое временно. Вибрации на таких станках бывают немалые, предложенная тобой шпилька не даст разъехаться станине,  но предотвратить дальнейшее разваливание станицы предотвратить только накладки, а приварены они будут, приклепаны или на болтах с эпоксидной,  зато уже выбирать хозяину.
Offline
Профиль
Вверх
Сергей Вальтман
Пользователь
Регистрация: 09.03.2010

Сообщений: 10532
В друзьях у: 32
Голосов: 2223 / 47
#68
0 / 0
Добавлено: 05.02.2017 20:40:31
Цитата

Сергей Вальтман,
350 ватт . и внутри есть перемычки
ну да... потребляемая.. мощность... у меня есть такие движки брал станок из за движка..... станину выкинул давно.........
Offline
Профиль
Вверх
bazzl
Пользователь
Регистрация: 12.10.2007

Сообщений: 4310
В друзьях у: 4
Голосов: 586 / 43
#69
0 / 0
Добавлено: 05.02.2017 22:08:52
Цитата
большие обороты не давать и продержится за счет шпилек ... если по оси стянуто будет
Это если задней бабкой не особо поджимать. А если без поджима задним центром не обойтись, то...

...

Не, придетсо обойтись.

Я так думаю.
я на всякий случай вруку взял обломок кирпича ©
Offline
Профиль
Вверх
Виктор T.
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1762
В друзьях у: 4
Голосов: 570 / 8
#70
2 / 0
Добавлено: 05.02.2017 22:41:50

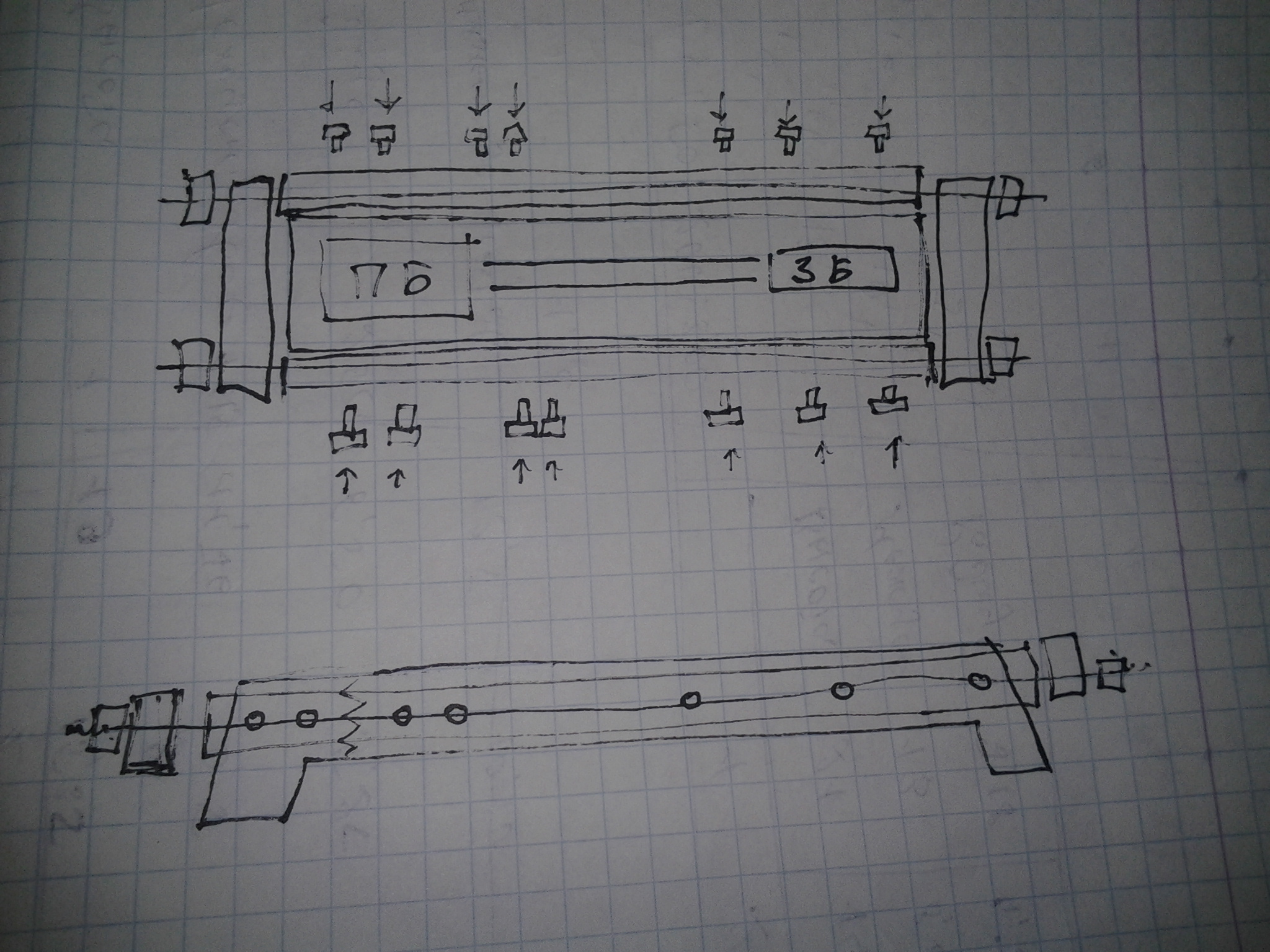

Не знаю, будет ли понятно на картинке, ну в общем так: на верхней- вид сверху. Слева и справа две шелезяки, сквозь них шпильки мощные. Вдоль станины два швеллера или две квадратные трубы (шпильки пропустить тогда внутри). По всей длине отверстия, для монтажа швеллеров. С внутренней стороны тоже две накладки стальные, но можно не на всю длину, а лишь на четыре отверстия возле трещины. Да, еще- на фото стягивающие пластины упираются в швеллер- это так нарисовалось, они должны упираться в станину.
Изменено: Виктор T. - 05.02.2017 22:43:23
А вас, несчастные потомки, накроют соцсетей обломки.
Offline
Профиль
Вверх
огреС
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3269
В друзьях у: 7
Голосов: 140 / 27
#71
1 / 0
Добавлено: 05.02.2017 23:19:04
а вообще, не нормально это - то что станок энтот на ногах стоять должен.
надо прикрутить станину если не к металлическому столу, то хотя бы к дсп-шному или толстофанерному.
а там и шпильки сработают как надо, против сопромата...
Offline
Профиль
Вверх
Sd768
Пользователь
Регистрация: 02.03.2015

Сообщений: 4835
В друзьях у: 6
Голосов: 538 / 7
#72
2 / 0
Добавлено: 05.02.2017 23:34:15
огреС,
так я ж это уже написал, что кроме бандажа-ваймы нужно еще ноги скрутить.  Иначе при разрастании трещины из бандажа и выползет. А так хоть какой-то шанс сохранить все примерно на своих местах.
С целой станиной простое стояние нормально - не передаются изгибающие моменты от столешницы или к чему еще будет прикручен.
Offline
Профиль
Вверх
Леонид
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16
#73
0 / 0
Добавлено: 06.02.2017 05:56:08
Виктор T.,
Все понятно. Спасибо большое.
Offline
Профиль
Вверх
Валерий
Пользователь
Регистрация: 13.01.2005

Сообщений: 733
В друзьях у: 0
Голосов: 51 / 3
#74
0 / 0
Добавлено: 06.02.2017 09:20:05
Станину надо выбрасывать. Она не ремонтопригодна.   А новую сделать из двух швеллеров.   Самый дешёвый вариант.
Offline
Профиль
Вверх
Леонид
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16
#75
0 / 0
Добавлено: 06.02.2017 11:19:42
Валерий,
Вы можете ее сделать? Если да то давайте это обсудим цена и сроки.


А так новая станина заказана и оплачена придет ХБЗ когда, от двух до четырех месяцев и то не факт, может и дольше. Сейчас стоит задача быстро восстановить и выполнить заказ, а потом курить бамбук и ждать станину и купить еще  один станок и работать дальше.....А как приедет станина восстановить первый станок.  Варианты есть  :)  .
Изменено: Леонид - 06.02.2017 11:20:31
Offline
Профиль
Вверх
bazzl
Пользователь
Регистрация: 12.10.2007

Сообщений: 4310
В друзьях у: 4
Голосов: 586 / 43
#76
0 / 0
Добавлено: 06.02.2017 12:28:17
Цитата
стоит задача быстро восстановить и выполнить заказ
Тогда нужно применить научный подход)).
Нужно понять, какие нагрузки будут в процессе точения.
Может, они будут небольшие.
Насколько важна геометрия станины.
Может, это красоты какие-нибудь и точность не нужна.
Сколько штук нужно точить, в смысле необходимости безгеморройно заготовки устанавливать.
Потом снять со станины лишнее, доломать ее уже, приставить одно к другому по излому, посмотреть геометрию.
От этого уже можно будет станцевать чего-нибудь.
Заклеить там, стянуть или бетоном залить.
Пока это непонятно, чего применить.
я на всякий случай вруку взял обломок кирпича ©
Offline
Профиль
Вверх
Леонид
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16
#77
0 / 0
Добавлено: 06.02.2017 12:41:23
bazzl,
Цилиндры диаметр 25 мм и длинной 250 мм. Десятка три четыре из падука африканского.
Offline
Профиль
Вверх
Леонид
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16
#78
0 / 0
Добавлено: 06.02.2017 12:59:39
Вид изнутри
Изменено: Леонид - 06.02.2017 13:00:25
Offline
Профиль
Вверх
огреС
Пользователь
Регистрация: 25.10.2007
Откуда: ВБК

Сообщений: 3269
В друзьях у: 7
Голосов: 140 / 27
#79
0 / 0
Добавлено: 06.02.2017 13:30:15
Леонид,  как уже предлагали, пара сквозных шпилек в верхних углах станины и фиксация по четырем точкам в основании, желательно на мет. лист 3-4 мм. Для надежности можно прикрутить мет. накладки по бокам, приложив  их на эпоксидный клей, а после затвердевания - болтами. Единственная сложность, нужно удлинить сверло для сверления отв. под шпильки... либо переточить длинное от перфоратора... для чугуна пойдёт.
Изменено: огреС - 06.02.2017 13:31:36
Offline
Профиль
Вверх
bazzl
Пользователь
Регистрация: 12.10.2007

Сообщений: 4310
В друзьях у: 4
Голосов: 586 / 43
#80
0 / 0
Добавлено: 06.02.2017 13:46:51
Цитата
Вид изнутри
Ну, да!
Станина настолько дрислявая, что сломана она или целая - разница, вощем, небольшая.
Поскольку придется надежно упирать задним центром, то без фиксации ног не обойтись.
Можно на пробу саморезами к фанерке не обращая внимания на кривость - просто чтобы жесткость испытать.
И тоже на пробу пропустить одну шпильку под перемычками станины, хотя по-хорошему надо бы снаружи и повыше обвязать, но на пробу можно и одной нижней обойтись.
Но доламывать ее уже пора - это я процентов на 95-97 уверен.
За доламывание можно проголосовать.
Я - за.
