► Ремонт станины, как и чем? , Поломали станину из чугуна.
Леонид
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16
#1
0 / 0
Добавлено: 04.02.2017 20:59:14
Писец случился на ровном месте, чем все закончиться отпишу позже.
А сейчас суть вопроса. Купил я себе токарный станок. Везли мне его из Москвы в Омск Деловые линии, и по дороге грохнули коробку да так аккуратно что внешне практически и не видно. А когда открыл упаковку то и уху@@@$$$ сразу  :(   на фото все видно. Треснула чугунная станина в двух местах. За ремонт одна фирма озвучила следующий ценник сварка, шлифовка и восстановление цена вопроса 11 500 руб. Запросил у поставщика новую станину срок поставки от 2 до 4 месяцев и то не факт цена вопроса со скидкой 7000 и новый станок 20500 руб. Вопрос в чем как малой кровью восстановить станину? Сварка, стяжка на винты ... клей, нитки, заплатки   :biggrin2:
пы.сы. И фото коробки, долбанули в аккурат уголком, и очень просто пипец как очень четко попали в нужное место. В печали  #*&@     :no:
Развернуть ⇓
Изменено: Леонид - 04.02.2017 21:00:08
Offline
Профиль
Вверх
Виктор T.
Пользователь
Регистрация: 07.11.2008
Откуда: Белая Церковь

Сообщений: 1762
В друзьях у: 4
Голосов: 570 / 8
#21
1 / 0
Добавлено: 04.02.2017 22:29:06
Полагаю, что нужно сначала его полностью разобрать, потом соорудить раму из двух длинных шпилек и двух пластин и на ровной поверхности стянуть аккуратно гайками, а то станина "на волоске" держится. Одно неловкое движение и лопнет совсем. Ну а потом засверлиться и скрепить "половинки". Можно на Чипмейкере спросить варианты "скорой и временной помощи".
А вас, несчастные потомки, накроют соцсетей обломки.
Offline
Профиль
Вверх
Леонид
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16
#22
0 / 0
Добавлено: 04.02.2017 22:30:30
Михаил 22,
Срок поставки новой станины от 2 а скорей 4 месяца и то не факт. Из нет в наличии. Разговаривал с дилером это вообще первый случай что бы у этого станка станину сломали.

Вопрос другой, ни чего на месте не стоит что еще вчера не было возможно то сегодня делают. Вот здесь статья про электроды для сварки и ремонта изделий из чугуна.
Фирма Кастолин предлагает широкий выбор сварочных электродов для сварки различных видов чугуна. Электроды Castolin 2-44 позволяют варить чугун, пропитанный маслом (блоки ДВС, коробки передач, копуса редукторов). XHD 2230 предназначены для прочной сварки элементов, несущих нагрузку (кронштейны, станины). Castolin 27 - для сварки выхлопных коллекторов и секций отопительных котлов.
Врут ?   :biggrin2:
Изменено: Леонид - 04.02.2017 22:31:09
Offline
Профиль
Вверх
Михаил 22
Пользователь
Регистрация: 27.02.2012

Сообщений: 2066
В друзьях у: 4
Голосов: 131 / 31
#23
0 / 0
Добавлено: 04.02.2017 22:43:09
Не врут, наверное, но вы попросили подешевле
Вам и посоветовали согласно вашего запроса
Нет?
Offline
Профиль
Вверх
Kostya
Пользователь
Регистрация: 03.05.2006

Сообщений: 1348
В друзьях у: 4
Голосов: 78 / 11
#24
0 / 0
Добавлено: 04.02.2017 22:43:18
Можно стянуть струбциной по низу. Пока на первое время пойдёт. Две шпильки по бокам на 10 крепятся к прямоугольному профилю из металла и стягивают по низу.
Offline
Профиль
Вверх
Леонид
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16
#25
0 / 0
Добавлено: 04.02.2017 22:51:27
Михаил 22,
Я не говорил дешево )) и на бельевую веревку привязать.

Цитата
Вопрос в чем как малой кровью восстановить станину?
Это в предела 3-4 плюс минус т.р.
Offline
Профиль
Вверх
Михаил 22
Пользователь
Регистрация: 27.02.2012

Сообщений: 2066
В друзьях у: 4
Голосов: 131 / 31
#26
1 / 0
Добавлено: 04.02.2017 22:56:40
Точно!

Струбцина
У меня как раз сей час в руках профиль п- образный подьстилажи используют
Профиль 30*30 2мм толщиной с отверстиями
Вам такой профиль и шпильки резьбовые
Профиль ставим по торцам, шпильки продергиваем в отверстия по длинне и стягиваем
Offline
Профиль
Вверх
Михаил 22
Пользователь
Регистрация: 27.02.2012

Сообщений: 2066
В друзьях у: 4
Голосов: 131 / 31
#27
0 / 0
Добавлено: 04.02.2017 23:00:16
Фото профиля
Offline
Профиль
Вверх
Леонид
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16
#28
0 / 0
Добавлено: 04.02.2017 23:16:11
Всем спасибо за помощь. Наверное сейчас стяну до тех пор пока сварщика нормального не найду или какого нить другого решения.
Offline
Профиль
Вверх
Georg333
Пользователь
Регистрация: 02.12.2015

Сообщений: 261
В друзьях у: 0
Голосов: 50 / 3
#29
1 / 0
Добавлено: 04.02.2017 23:20:30
Здравствуйте, здесь что то продавцы скрывают, думаю что это производственный брак. Потому что, если посмотреть на  упоковочную коробку с вмятиной и саму трещину на станине не совместимы, при такой вымятине на коробе, максимум на станине был бы сбитая краска от станины. Да и по фото видно настолько не грамотно сделан станину, при такой толшине и с такой длины станины должен быть ребры жесткости, а тут ничего этого нету.
Offline
Профиль
Вверх
Georg333
Пользователь
Регистрация: 02.12.2015

Сообщений: 261
В друзьях у: 0
Голосов: 50 / 3
#30
0 / 0
Добавлено: 04.02.2017 23:24:24
Цитата

Здравствуйте, здесь что то продавцы скрывают, думаю что это производственный брак. Потому что, если посмотреть на упоковочную коробку с вмятиной и саму трещину на станине не совместимы, при такой вымятине на коробе, максимум на станине был бы сбитая краска от станины. Да и по фото видно настолько не грамотно сделан станину, при такой толшине и с такой длины станины должен быть ребры жесткости, а тут ничего этого нету.

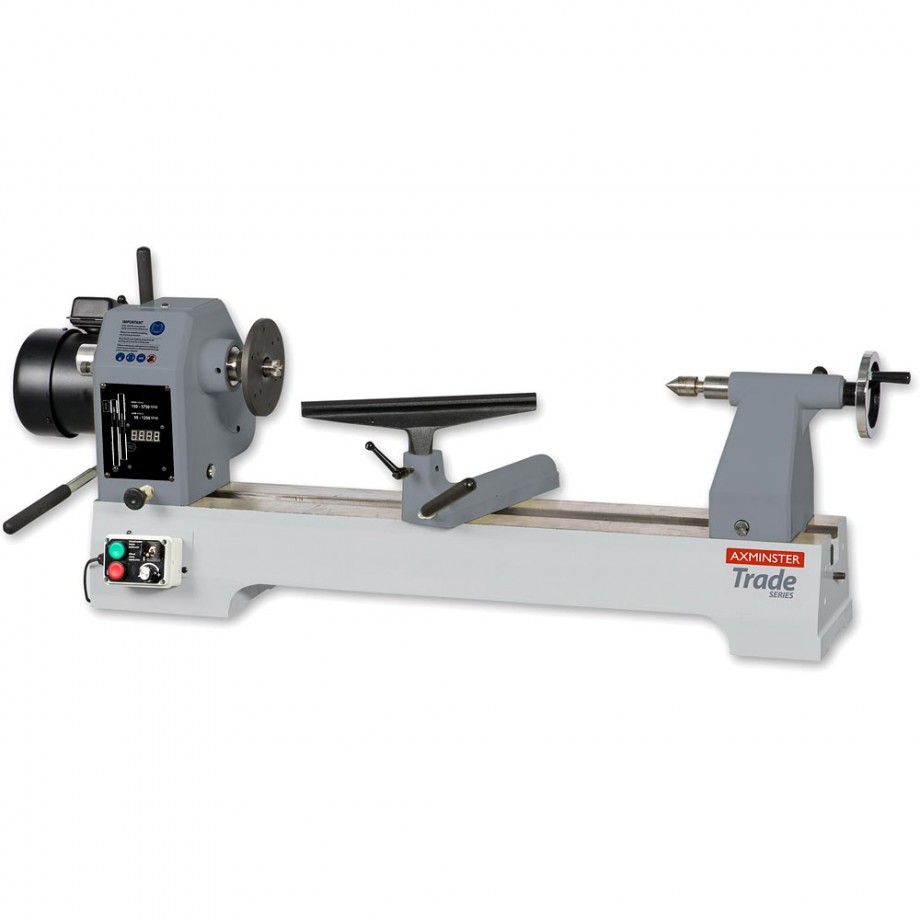

Даже у этого станка(то что я ставил фото) видно как закруглены снизу в углах станины, а это дополнително укрепляет станину.
Offline
Профиль
Вверх
Леонид
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16
#31
0 / 0
Добавлено: 04.02.2017 23:36:07
Georg333,
Все там с ребрами в порядке и жесткости и перемычками. Вы специалист в области конструирования и производства слабо нагруженных чугунных станин для малых токарных станков по дереву? Если да то посоветуйте какими электродами и токами полярностями варит этот чугун.
Искренне и с уважением Леонид.
Offline
Профиль
Вверх
Михаил 22
Пользователь
Регистрация: 27.02.2012

Сообщений: 2066
В друзьях у: 4
Голосов: 131 / 31
#32
0 / 0
Добавлено: 04.02.2017 23:37:17
Georg333,
С чего вдруг?
Хороший был удар, раз пробило коробку, если ударили о ровный пол углом, именно так и будет
Абидно конечно что когда забирали станок не обратили внимания на поврежденную коробкк
А так чугун хрупкий подлец!
Offline
Профиль
Вверх
Леонид
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16
#33
0 / 0
Добавлено: 04.02.2017 23:41:07
Михаил 22,
Такое первый раз за все время работы с оправками и поучениями груза  :( , за два десятка лет. Жидкости-стекла-хрупкости и прочая доходило без проблем. А тут как Вы верно заметили очень удачно попали то бишь уронили.
Offline
Профиль
Вверх
Михаил 22
Пользователь
Регистрация: 27.02.2012

Сообщений: 2066
В друзьях у: 4
Голосов: 131 / 31
#34
0 / 0
Добавлено: 04.02.2017 23:54:09
Но сразу дам совет
Не покупайте чугунные тиски!
Для станины я согласен, материал тяжелый и форму лержит хорошо, но там где нагрузка он очень слаб
Помню токарем был, болванки резали из чугуна, деаметрм70мм дорезаем до 20мм и потом просто бросаем болванку на пол
Деаметр 20мм на самом деле не маленький, разлетается в дребезги
Offline
Профиль
Вверх
Olaf
Пользователь
Регистрация: 30.08.2012
Откуда: СПБ

Сообщений: 7240
В друзьях у: 26
Голосов: 1787 / 11
#35
1 / 0
Добавлено: 05.02.2017 00:08:18
Леонид,
Не надо ничего варить. Поверь мне на слово,- это не тот случай.
Помимо вибрации, будут ударно скручивающие нагрузки. Затем нужно будет привести в надлежащую геометрию опорную плоскость, и этот геморой может сопровождать тебя всю жизнь станка.
Только замена на новую станину. Тряси перевозчиков, грузчиков, изготовителей которые не в состоянии упаковать.
Кстати рама изначально изготовлена не правильно, углы это зона максимальных механических напряжений, вспомни - на судах нет квадратных окон, все со скруглёнными углами.
Правильный выбор и грамотное использование оборудования, инструмента и материалов, и есть профессионализм.
Offline
Профиль
Вверх
bazzl
Пользователь
Регистрация: 12.10.2007

Сообщений: 4310
В друзьях у: 4
Голосов: 586 / 43
#36
1 / 0
Добавлено: 05.02.2017 01:41:06
Цитата
привести в надлежащую геометрию
Уже во время сварки поведет, после сварки еще немного (нехило так) покривит, а потом еще выгнет, снова скрутит, потом еще раз, но непрерывно и долгое время.
Так и будет ее крутить, если не отжечь. А уж после отжига геометрию восстанавливать.
Занятие, вощем, на любителя.
я на всякий случай вруку взял обломок кирпича ©
Offline
Профиль
Вверх
Леонид
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16
#37
0 / 0
Добавлено: 05.02.2017 11:15:23
Olaf,  bazzl,
Все понял! Спасибо большое.  Трясем всех кого можно и нельзя, груз был застрахован. Но пока приедет новая станина, эту то можно стянуть на шпильки и поработать.... Заказ горит   :(  .
Изменено: Леонид - 05.02.2017 11:16:16
Offline
Профиль
Вверх
Kostya
Пользователь
Регистрация: 03.05.2006

Сообщений: 1348
В друзьях у: 4
Голосов: 78 / 11
#38
0 / 0
Добавлено: 05.02.2017 12:09:59
А шо будем делать если не секрет ?
Offline
Профиль
Вверх
Леонид
Пользователь
Регистрация: 24.12.2004
Откуда: г.Омск

Сообщений: 2578
В друзьях у: 18
Голосов: 295 / 16
#39
1 / 0
Добавлено: 05.02.2017 12:25:43
Kostya,
Вы не поверите Константин, деньги простые тривиальный деньги  :biggrin2: .
Offline
Профиль
Вверх
Kostya
Пользователь
Регистрация: 03.05.2006

Сообщений: 1348
В друзьях у: 4
Голосов: 78 / 11
#40
0 / 0
Добавлено: 05.02.2017 12:33:10
Возьму на земетку -хорошая отговорка!!! :biggrin2:
