Развернуть ⇓

Вот скорее всего в этом дело. На обычной не большой галтовке такого эффекта не будет. У меня OTEC MAXI.

На 440 гр хуже???

Как то не очень получалось. Возможно что то не так делал. Но эксперименты продолжу.

кто знает, может там и в кремнии дело , они же все с кремнием и цинком.

В ломе серебра может плавать всё что угодно.
А вот этот сплав:
http://www.jportal.ru/upload/forum/8e1/8e1c792e77300f126301200d71abf86b
наверное встречается не часто (в ломе).

Вячеслав С.,
Пустотелые цепи на ремонте паяю так: требуется флюс 209, подогреваю звено, наношу флюс, отрезаю кусочек припоя (квадратный с пластины), грею звено чтоб расплавился флюс, пинцетом наношу припой (припой приклеивается к флюсу), грею немного, как только припой начинает течь нагрев прекращаю. Припой обволакивает шов на трубке, внутрь не затекает, тут главное не перегреть. Без 209 такой номер не пройдет, проверенно))) Серебро или золото не важно, но с серебром температуру поймать сложнее)

Вячеслав С.,
По пайке кольца в воде, будет подобный ремонт, отпишусь конечно)

Имел ввиду, что на отэк макси эффекта нагартовки не наблюдал.

Снимок не получился, увидел только на мониторе компа




Стоимость в нашей местности на понятные деньги 4,5$. Если бы считал всё по прейскуранту пайка, увеличение размера, закрепка получилось бы 21$. Клиент вряд ли согласился бы - кольцо в магазине дешевле. Хотя бывают варианты когда соглашаются и на дорогой ремонт.

При попытке уменьшить кольцо путём сжатия получился вот такой результат:




Думаю, что делали его из какой то дурацкой лигатуры, или ... ?

У меня точно такая же ситуация была, так и не понял в чем причина. Решил что кольцо изготовленно чисто литьем без обработки давлением из хз какого сплава. Исправлял так: на раскатке для колец раскатал на 2-3размера, пока ровным не стало с промежуточными отжигами, потом осадил на буратинке до нужного размера, чуть шлифанул и полирнул. Пробы естественно не осталось.

тема действительна интересная много полезного узнал)спасибо

немоглибы более опытные братья объяснить на пальцах процес замены пружины в карабином замке)с уважением начинающий)пс.если можно в картинках

Вы откуда, начинающий?

Kofman,

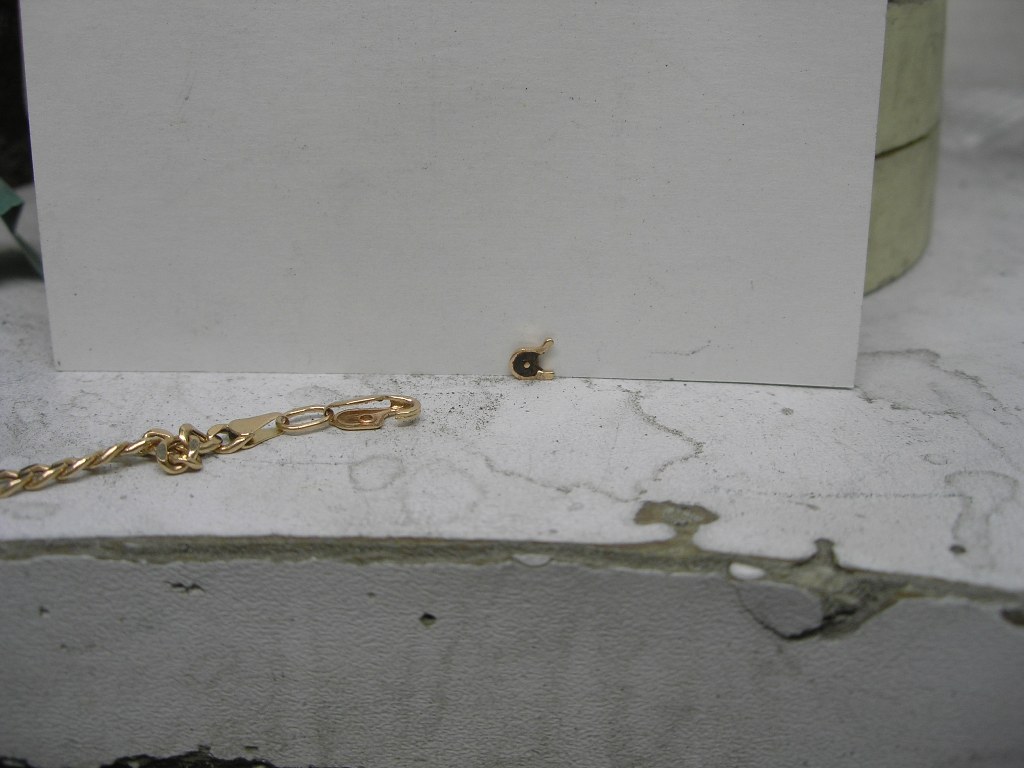

Разжимаешь карабинчик. Вытаскиваешь пружинку. Смотришь как сделана. Делаешь точно так-же из пружиняшей проволочки. Вставляешь новую пружинку в собачку. Вставляешь собачку в корпус замка и аккуратненько сжимаешь с боков. Полирнул и готово.

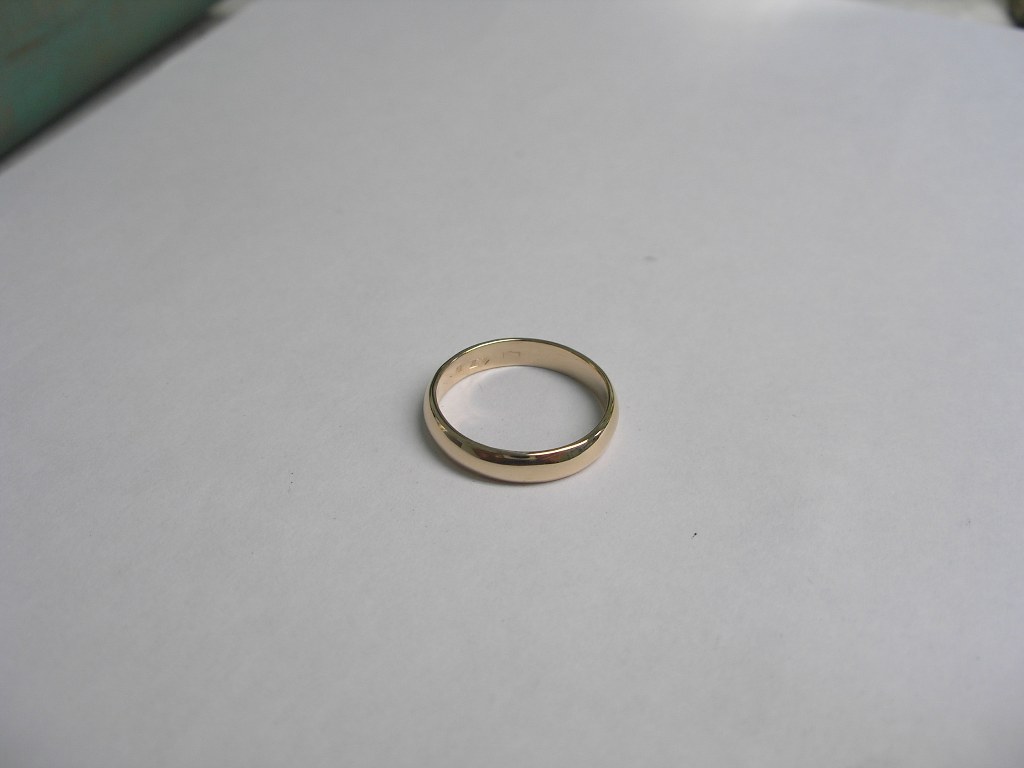

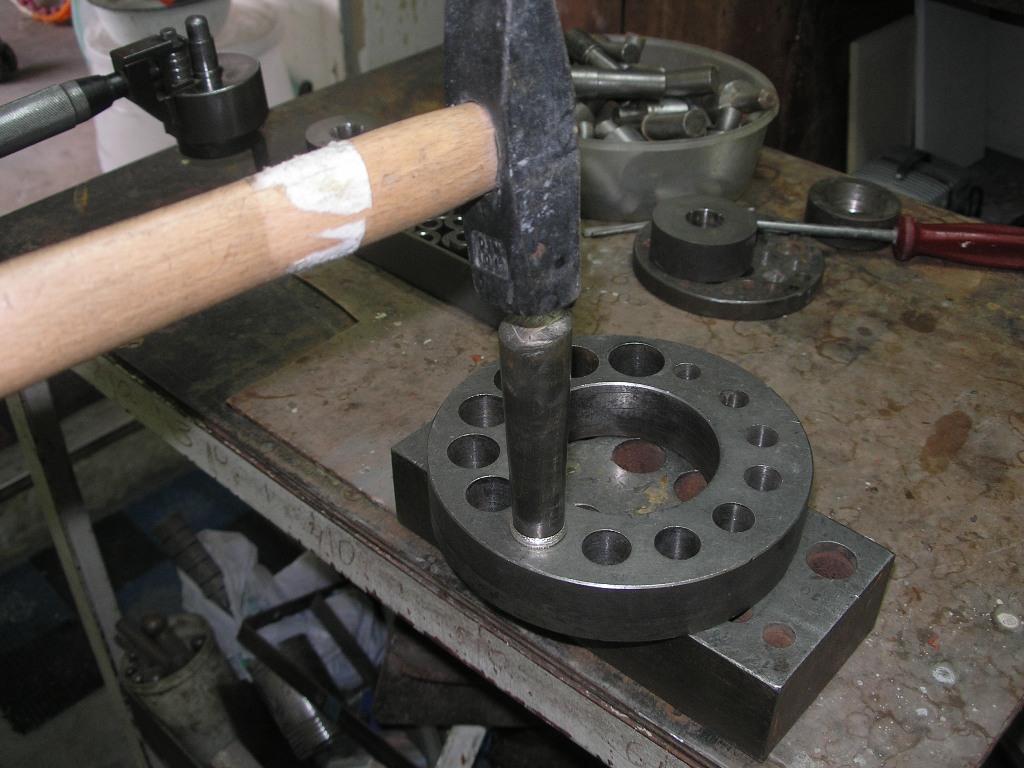

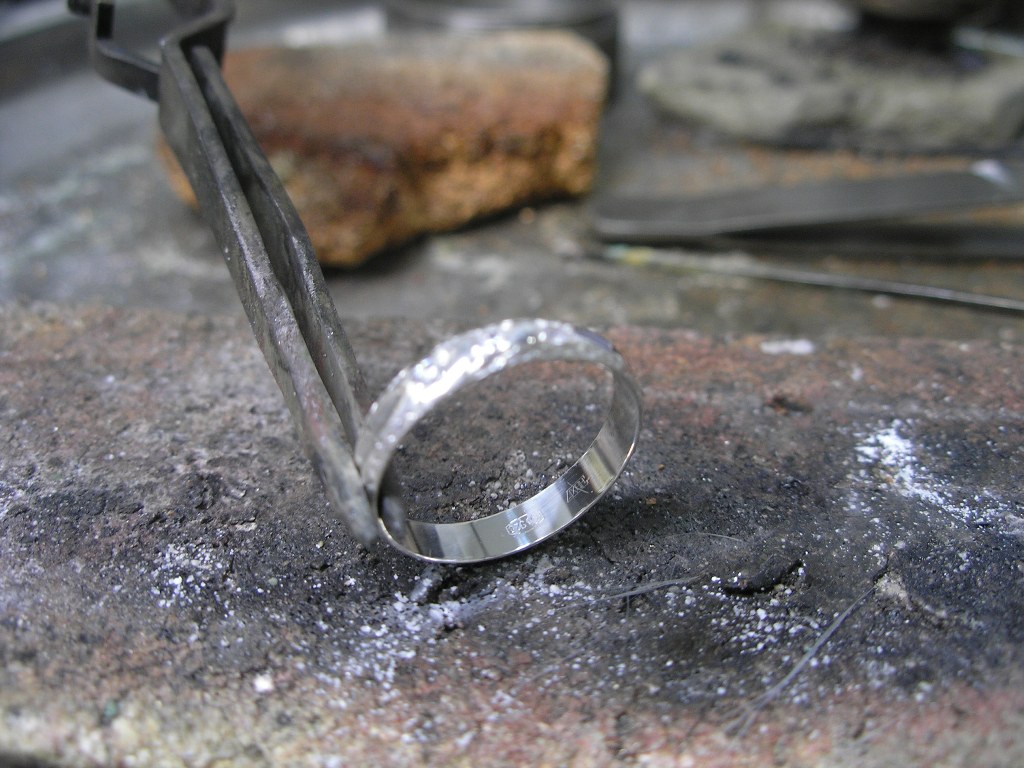

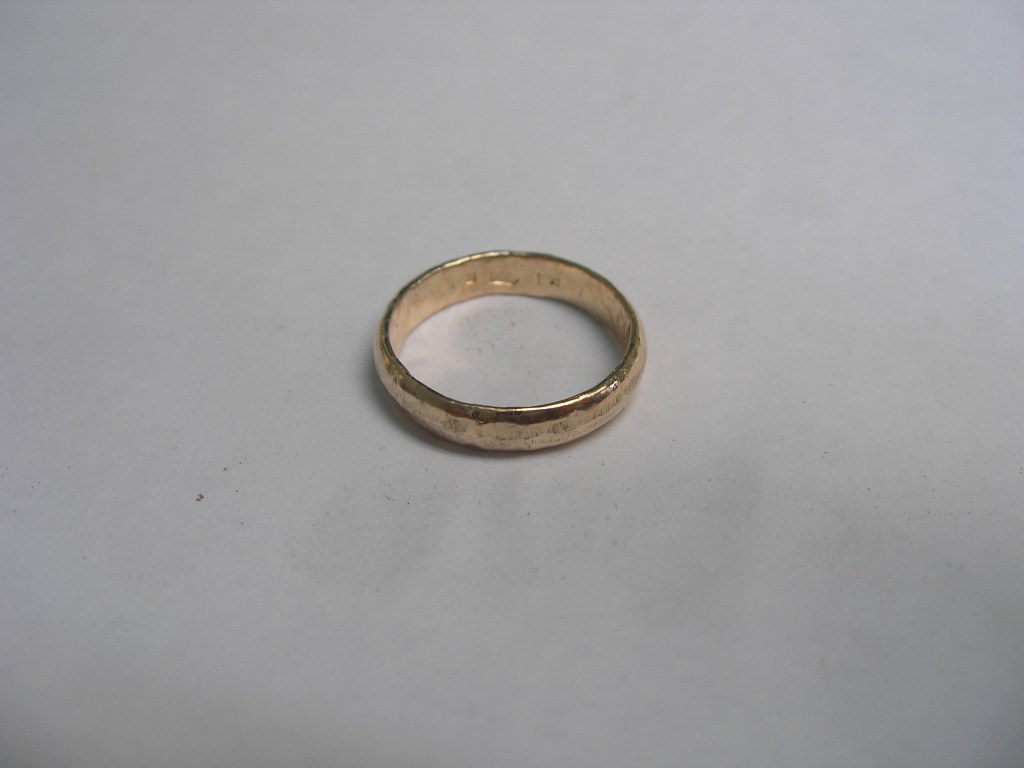

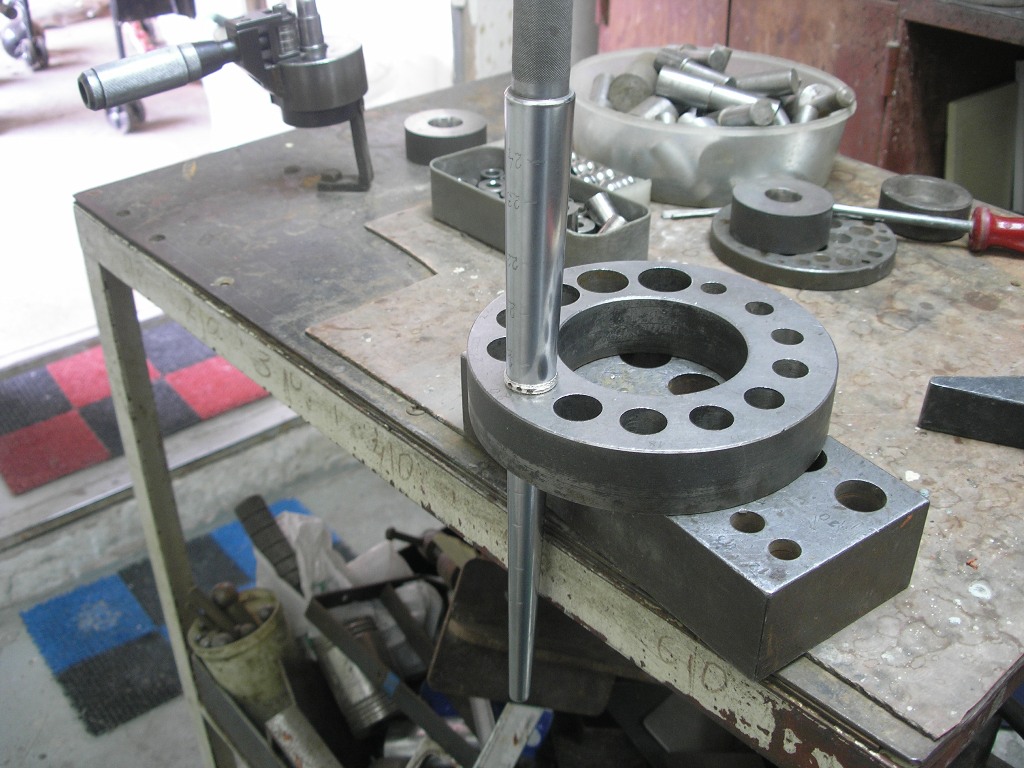

У меня это кольцо стало таким горбатым при осаживании. Причём почти всегда при уменьшении или увеличении отжигаю, мало ли что. Вот и его отжигал. Спасал его тем, что уменьшил меньше нужного размера, а затем на раскатке раскатал. Шлифануть и полирнуть пришлось много, но проба сохранилась:

Это кольцо одного из двух, находящихся в нашем городе ювелирных заводов. Один завод делает ювелирку из нормального металла, а другой вот из такого. Наша местная рембыттехника не берёт изделия этого завода не то что в ремонт, но и в переплавку. А зря, в переплавку можно. На ремонте таких изделий можно влететь в неприятности и разборки с клиентом, ибо потери могут быть очень значительными и клейма иогут исчезнуть.

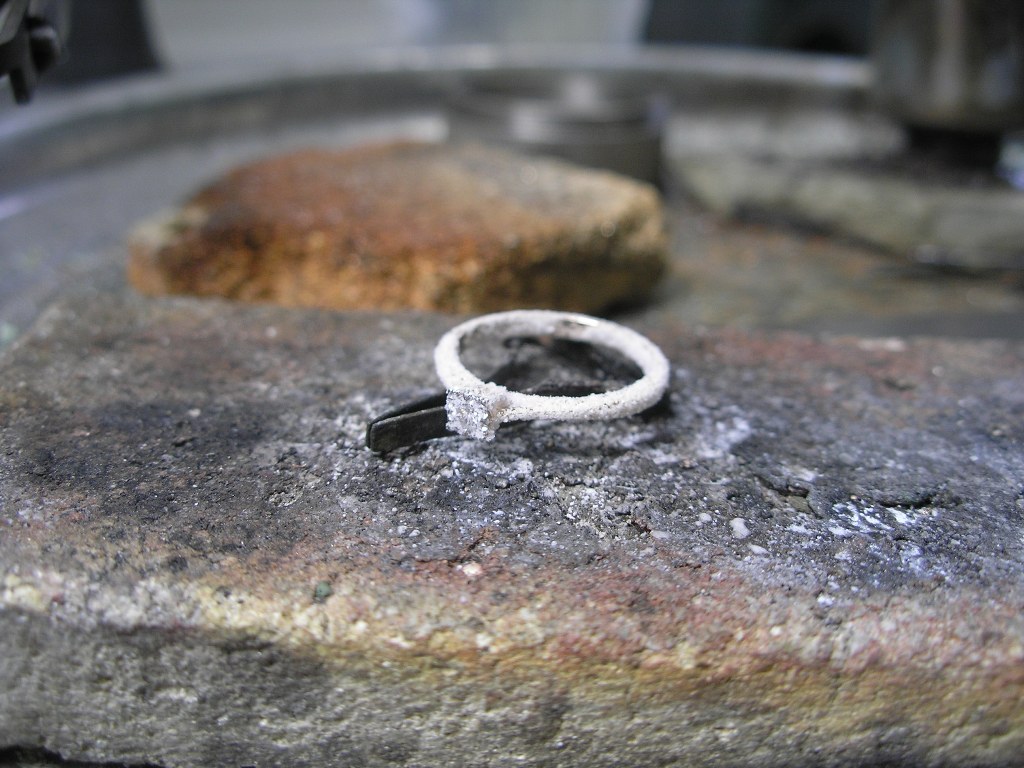

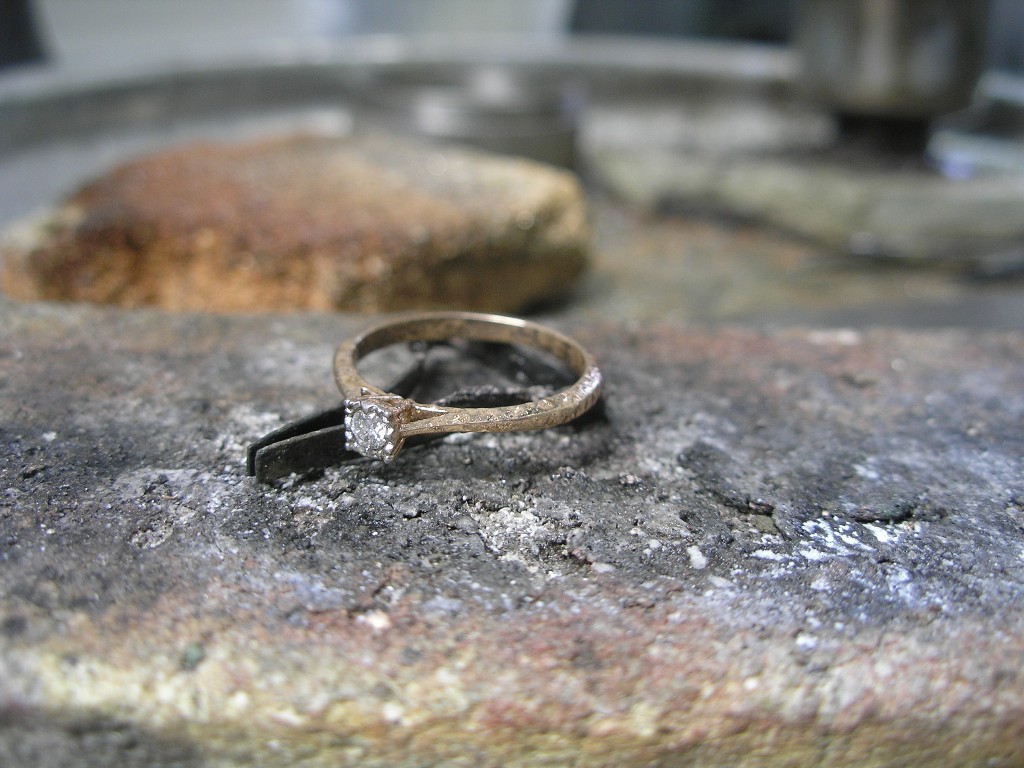

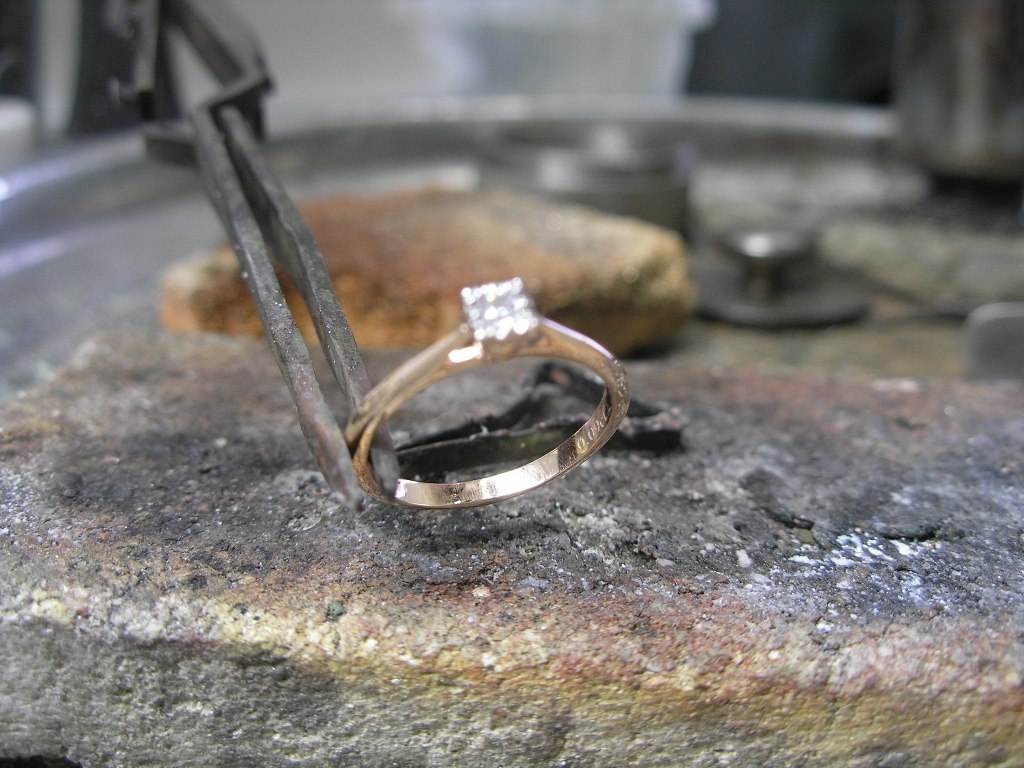

А вот это кольцо с бриллиантом 0,09 карат итальянского производителя, но тоже с такой же болезнью:

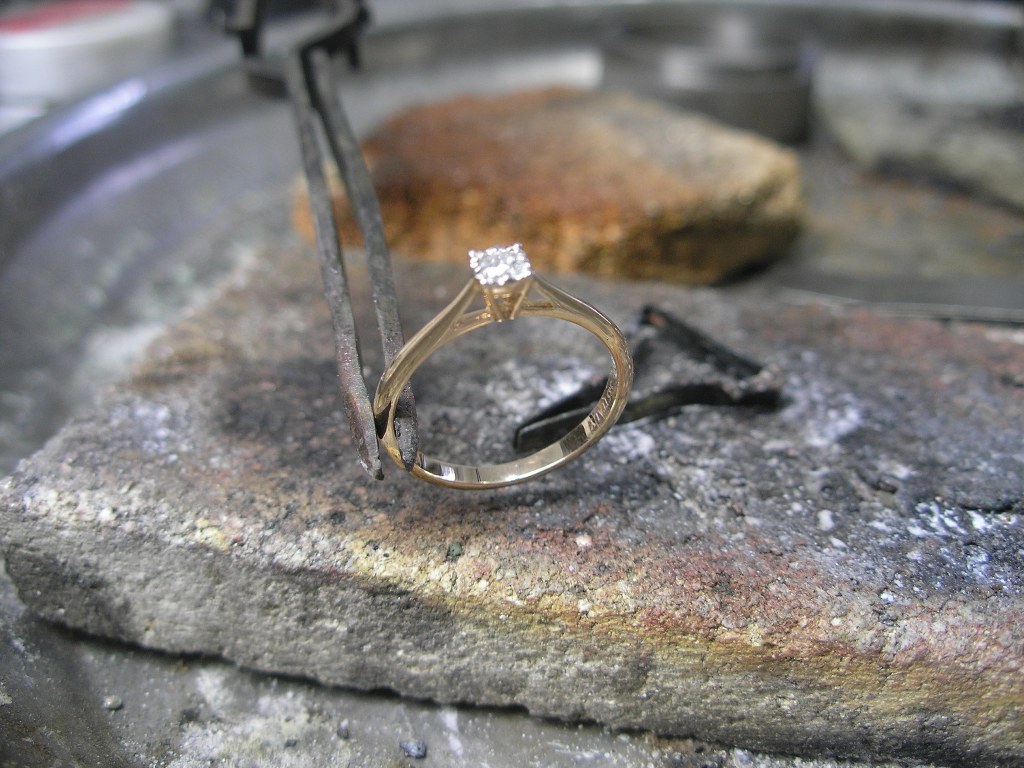

Повезло, что раскатывать пришлось всего лишь на 0,5 размера и горбы удалось убрать без значительных потерь

Всё верно.
Дополню:

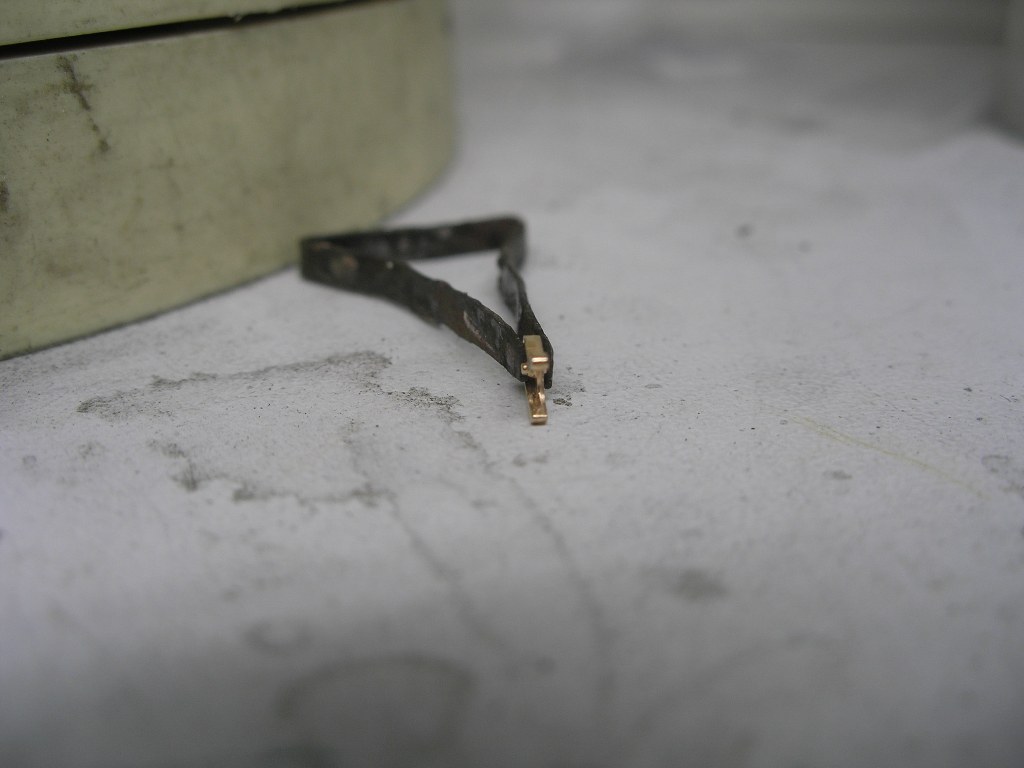

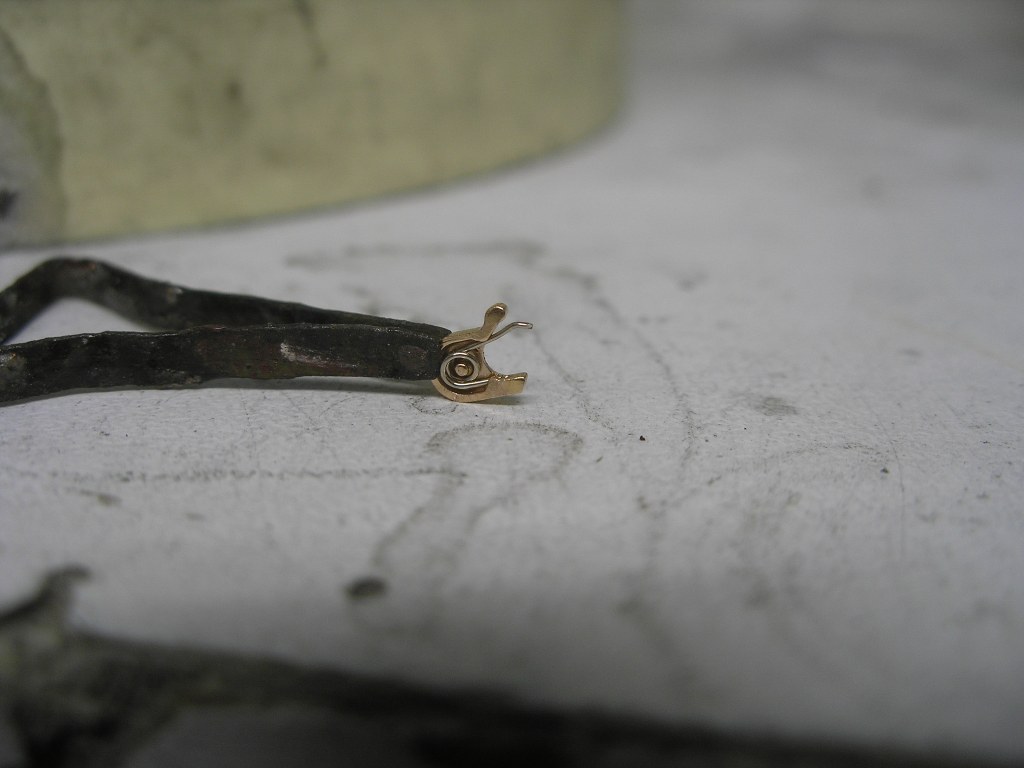

Что бы новая пружинка надёжно стояла в собачке можно в нижней её (собачки, серединке) части углубить паз для нижнего витка пружинки:

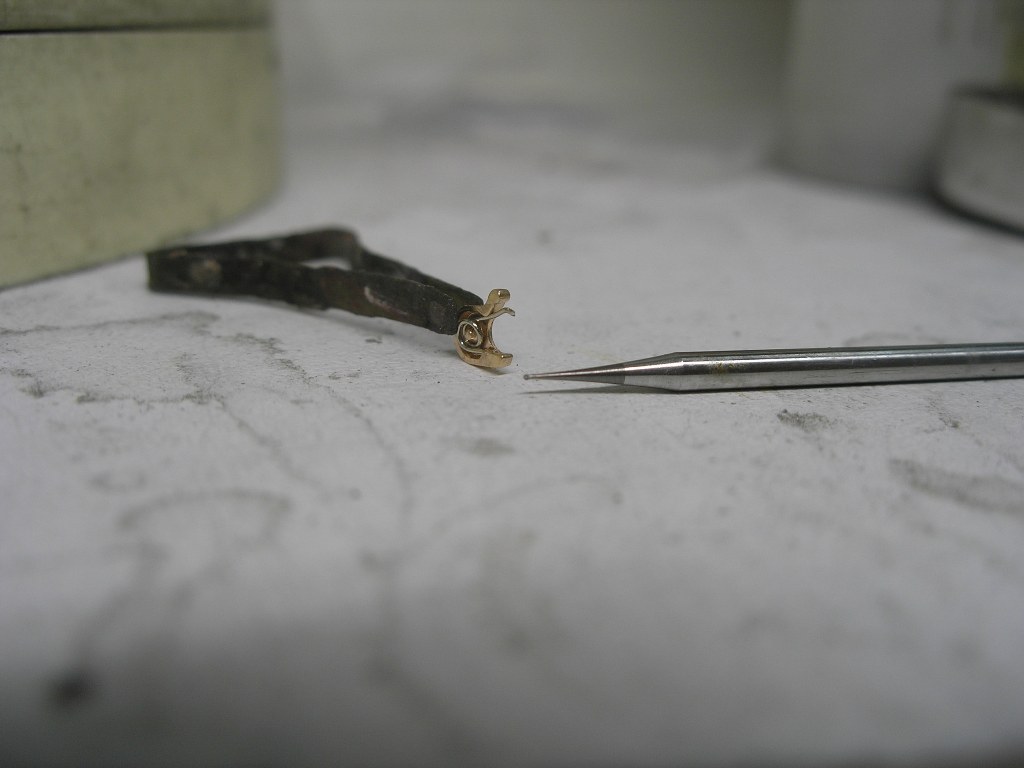

Сделать это можно шаровым твёрдосплавным ф 0,3 бором комет и игольчатым бором:

Kostya,
сибирь дружище) а что это так важно?

Вячеслав С.,
спасибо очень доступно даже для меня)))

Вячеслав С.,
спасибо что делитесь своим бесценым опытом ,очень помогает )
