Развернуть ⇓

Ну ладно, попадают с пустыми по запарке))
А вот как отличают литые обручалки от катаных?
Уже не первый раз, начинаешь тянуть или убавлять, а она пошла вся волной по кристаллизационным участкам

Сергей Вальтман,
А что ты называешь катаными?
Я обычно сначала нагреваю обручалку и смотрю где был шов.
Или ты не об этом случае?

Обручалки со швом, это те, что почти в каждой мастерской делают из прокатанной полосы, катанные -  это шайбы рубят и после прокатывая придают им необходимый профиль и литые, это модель-воск-литьё.

korobtsov-alex,
А, ну понял. Видел я такое.

Янис,
За приглашение благодарю.

Тема чпу как раз таки очень интересна, а вот огранка нет.

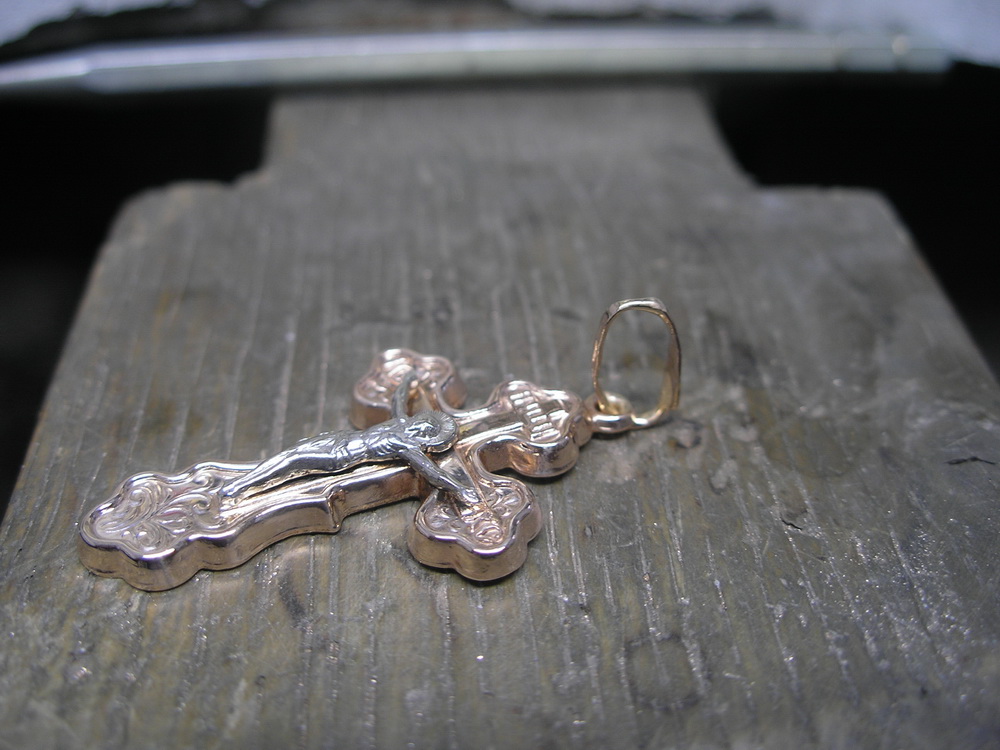

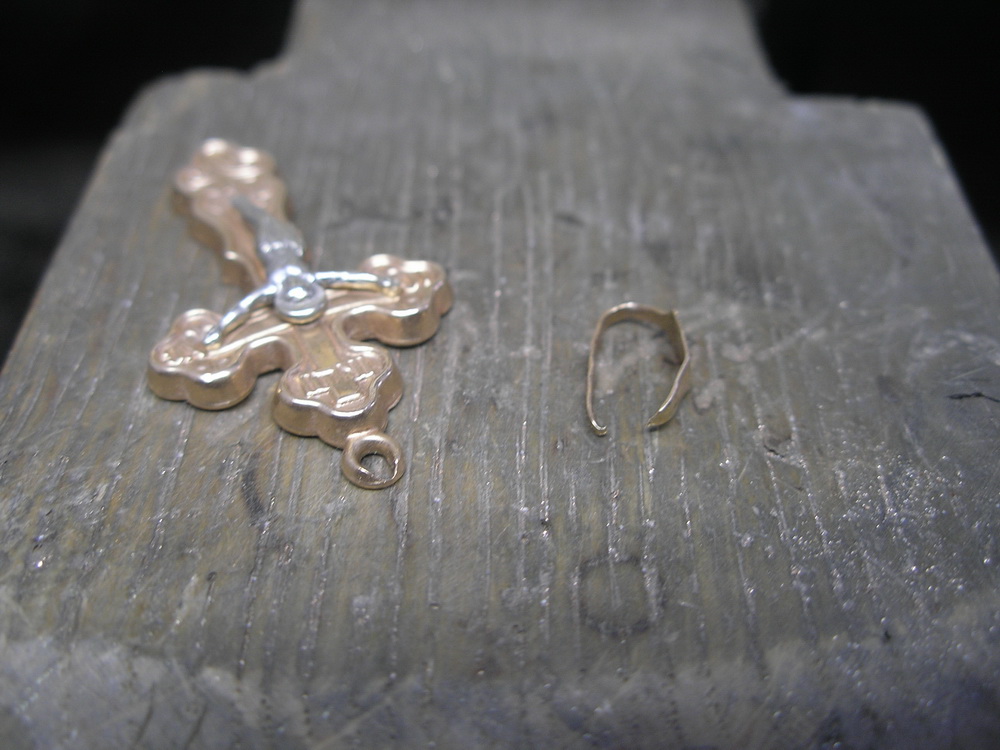

То, что мастерская оборудована под завязку лучшим инструментом и то, что знаниями делишься с теми, кто видел, то же прекрасно. Но зачем об этом в каждом третьем посте, в чём смысл? Ты здесь покажи хотя бы эту довольно простую операцию.

Ладно, простую так простую, смотри

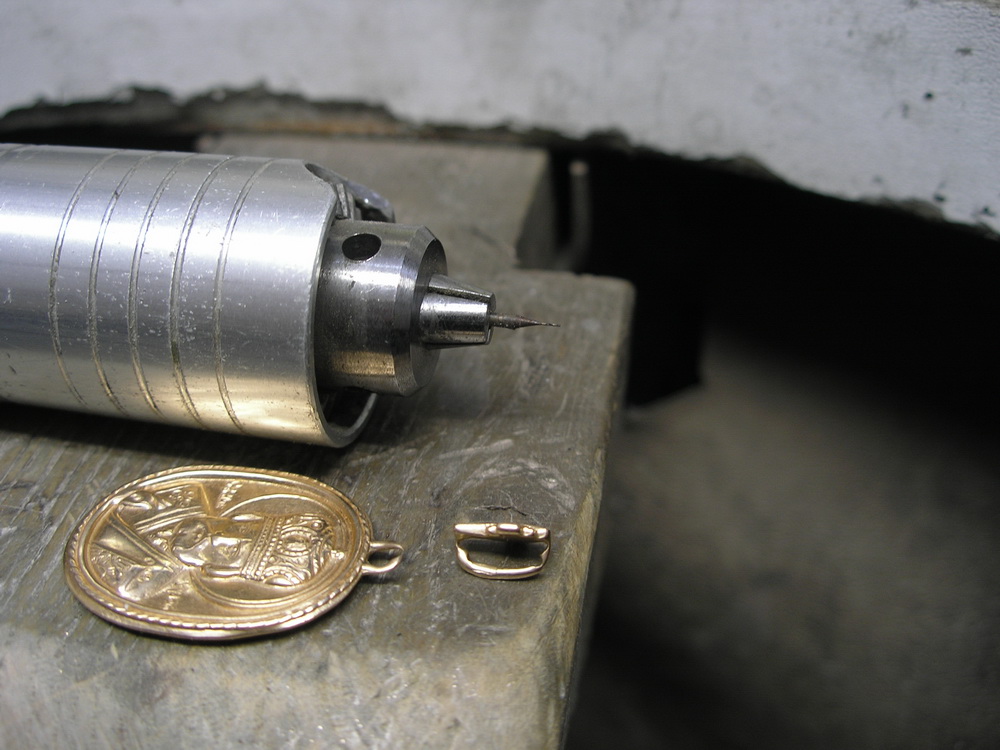

сверло 0,30

Тут дело да же не в том литые или катаные, а в том как литые и чем лигатуренные. Уже говорил, но повторюсь у нас тут два ювелирных завода. И тот и другой всё льют. У одного завода все их литые изделия нормально себя ведут, а у другого так как ты описал - чуть тронешь хоть обручалку хоть просто кольцо и пошло всё горбами. Чтобы привести его потом в порядок приходится сильно опиливать. На нашей рембыттехнике смотрят на именники и если с того самого завода, то вообще такие изделия не берут.

Вячеслав С.,
ну вот волной и идет.. видать какими то крупными участками из за лигатуры криссталлизуется... просто капец какая зараза..и внешне не понять... в деревне везут что не попадя и от куда попало......

Освежу тему. Сварка пустотелой цепочки. Игла не пружинит. Без
аргона. Золотой сплав сливается достаточно крепко и надёжно. Сделал фото
как смог.

Juvik,
В подобном случае, просто убираю покоцаные звенья и заново припаиваю концевик. Восстанавливать звенья цепочки, когда порыв возле концевика, совсем нецелесообразно.

Juvik,
я не понял, вы эту цепь удлиняли что ли ?

ремесленник,
Здесь момент такой попался, что возле концевика. Мне просто захотелось сделать фото самого ремонта сваркой, обычной китайской (аргон ещё не подключал). Разрыв может быть в любом месте. Суть в том, чтоб не возиться с припоем с пустотелыми цепочками. Сварка не всегда получается ровная, но учитывая практичность и надёжность отремонтированного места, то как 100% замена пайке. Тем более насмотрелся я на некоторые пайки мастеров-фламастеров. Здесь ещё роль играет возможность сварки до безобразия миниатюрных изделий. У меня есть коллеги, которые имеют дорогие пуки и никак не верят в сварку полых цепей.
uvrigel,
Нет. Просто раскусил два звена и сварил.

Ага. Недопонял немного.

Доброго времени дорогие мастера.
Может кто подсказать возможно ли и разумно уменьшить данное кольцо на размер ? Вплане волнует , это изменит посадочное место камней ... будет ли это черевато.
Благодарю. И извеняюсь.

Александр Ярыгин,
Что за металл, что за камни, на сколько нужно уменьшить?
Понятие "размер" у некоторых разнится...

Юрий Бессолов,
Здравсвуйте. Белое золото, бриллианты. Надо уменьшить на 1 размер (с 16 на 15тый)
Если реально, то как ?  резать ?

Александр Ярыгин,
Да, вырезать 3 мм и спаять. Это вполне реально, только после ремонта нужно будет поджать все корнера.

Юрий Бессолов,  благодарю за консультацию.

Добрый день!

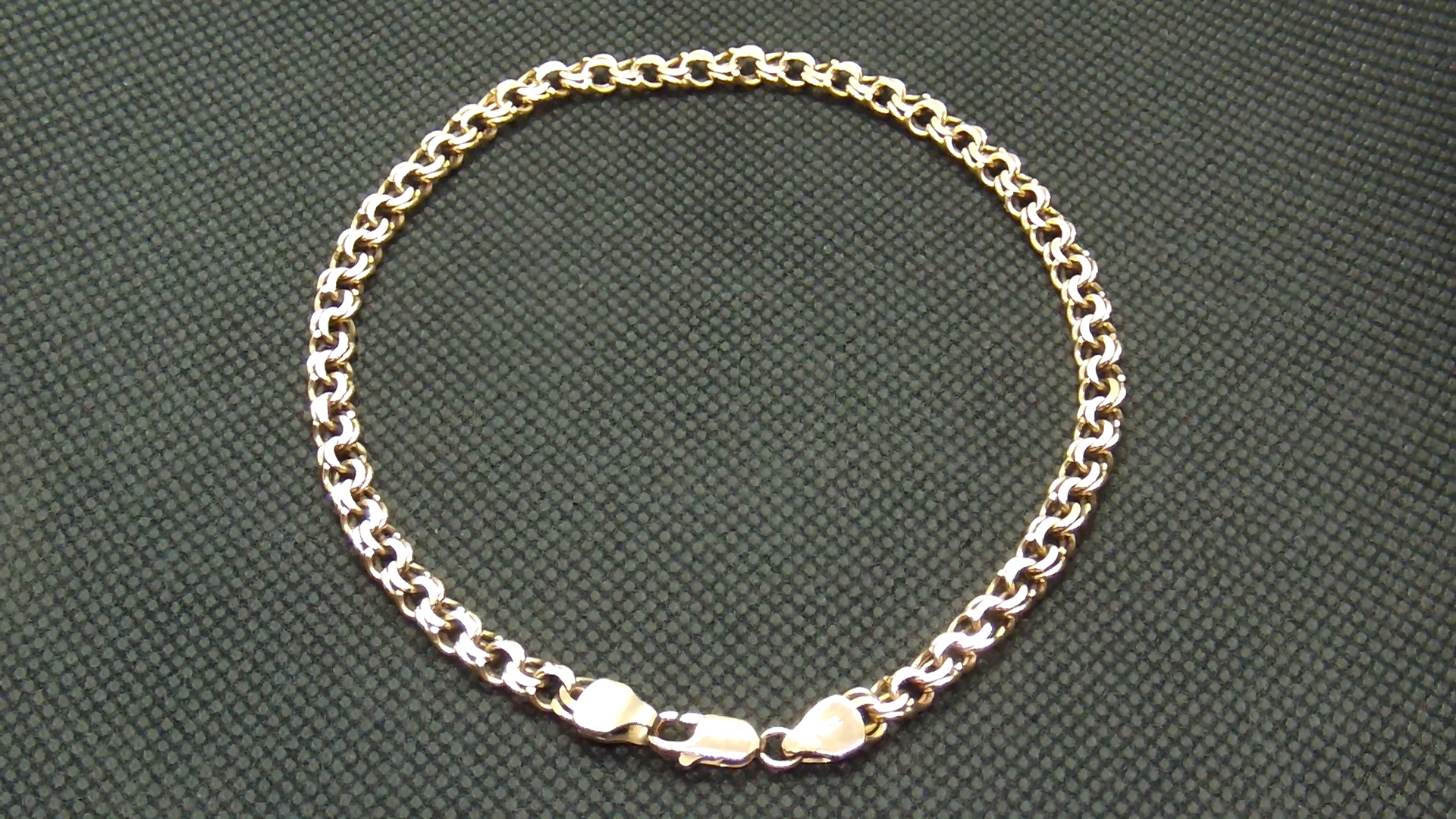

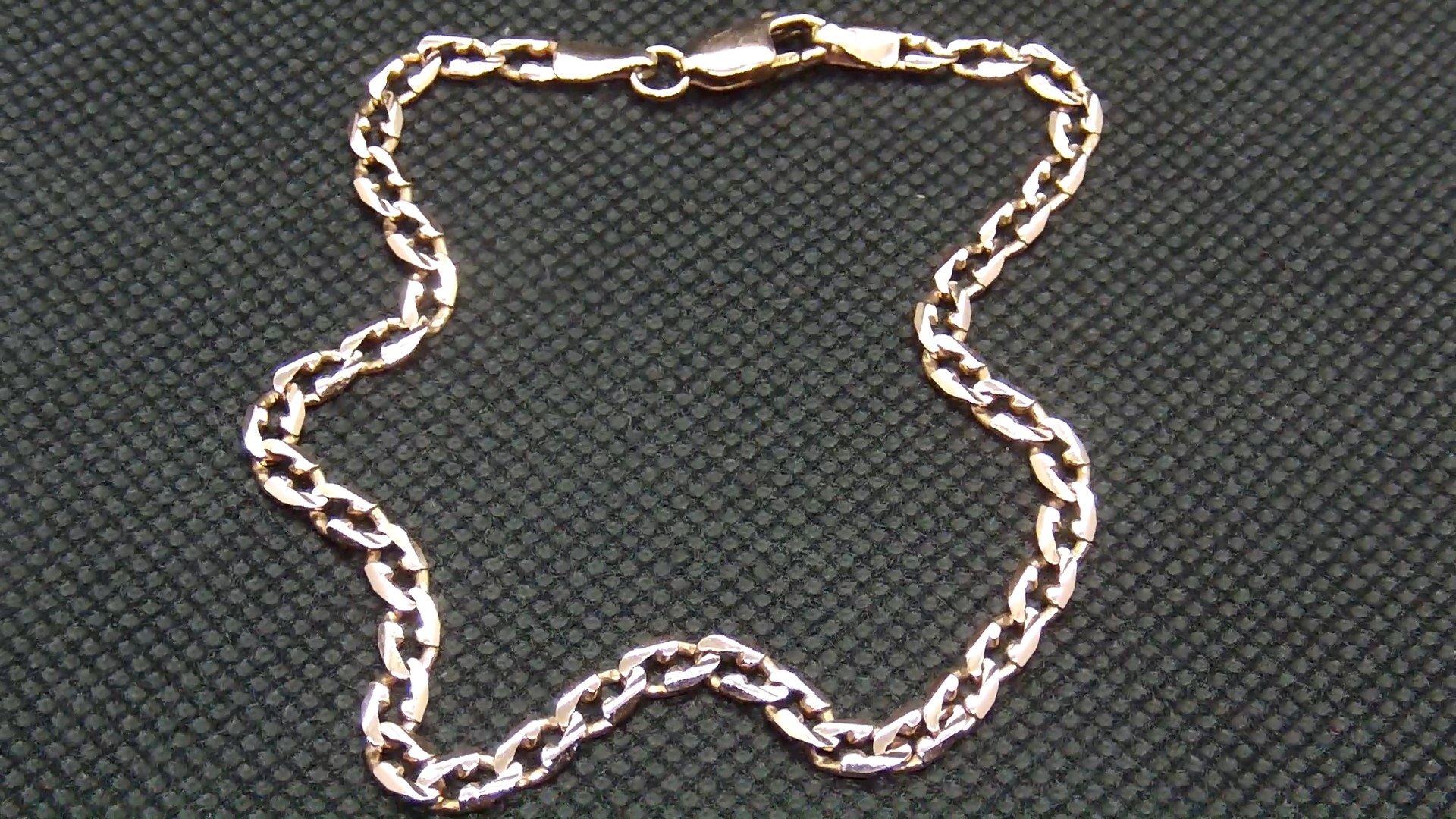

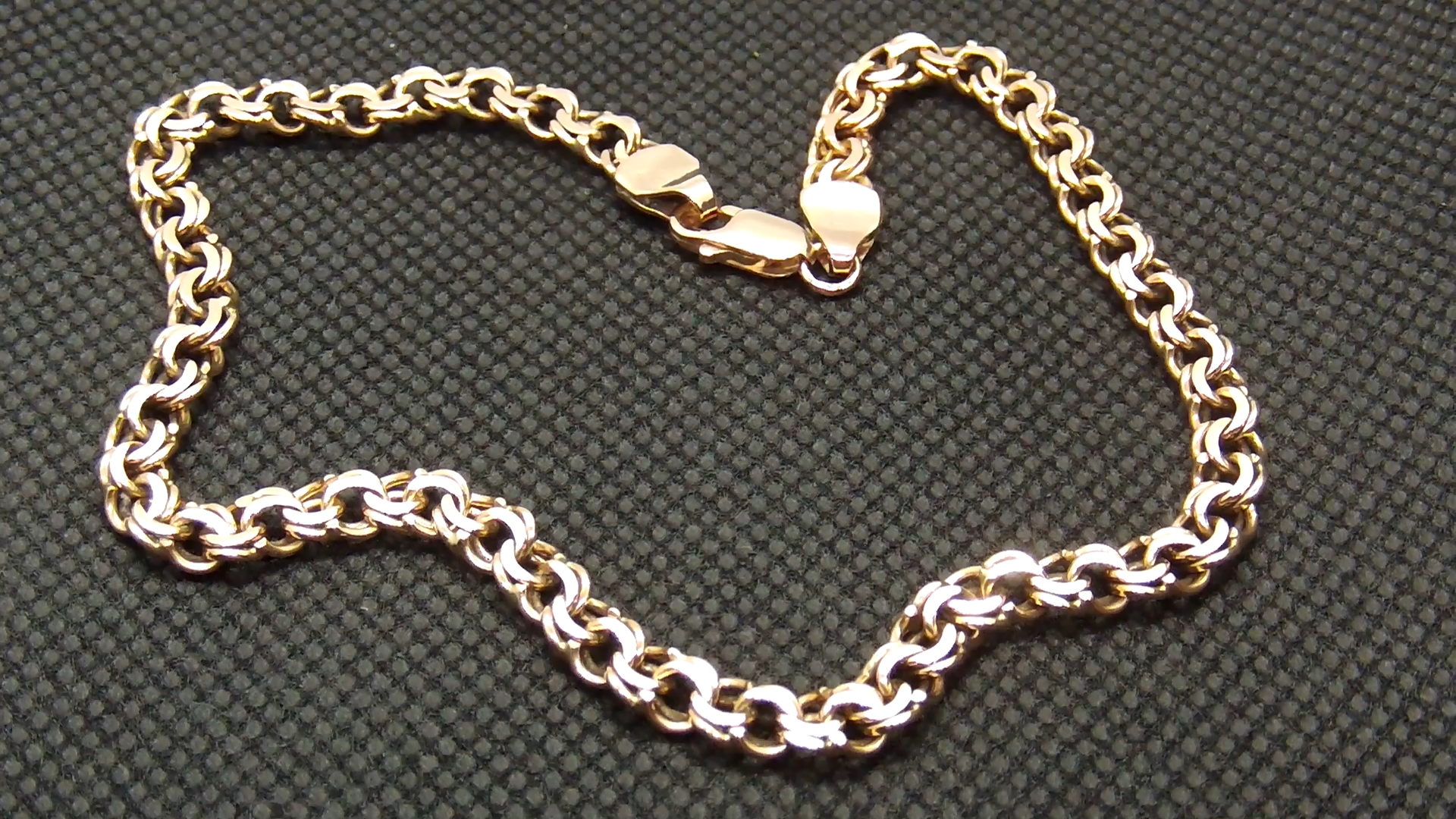

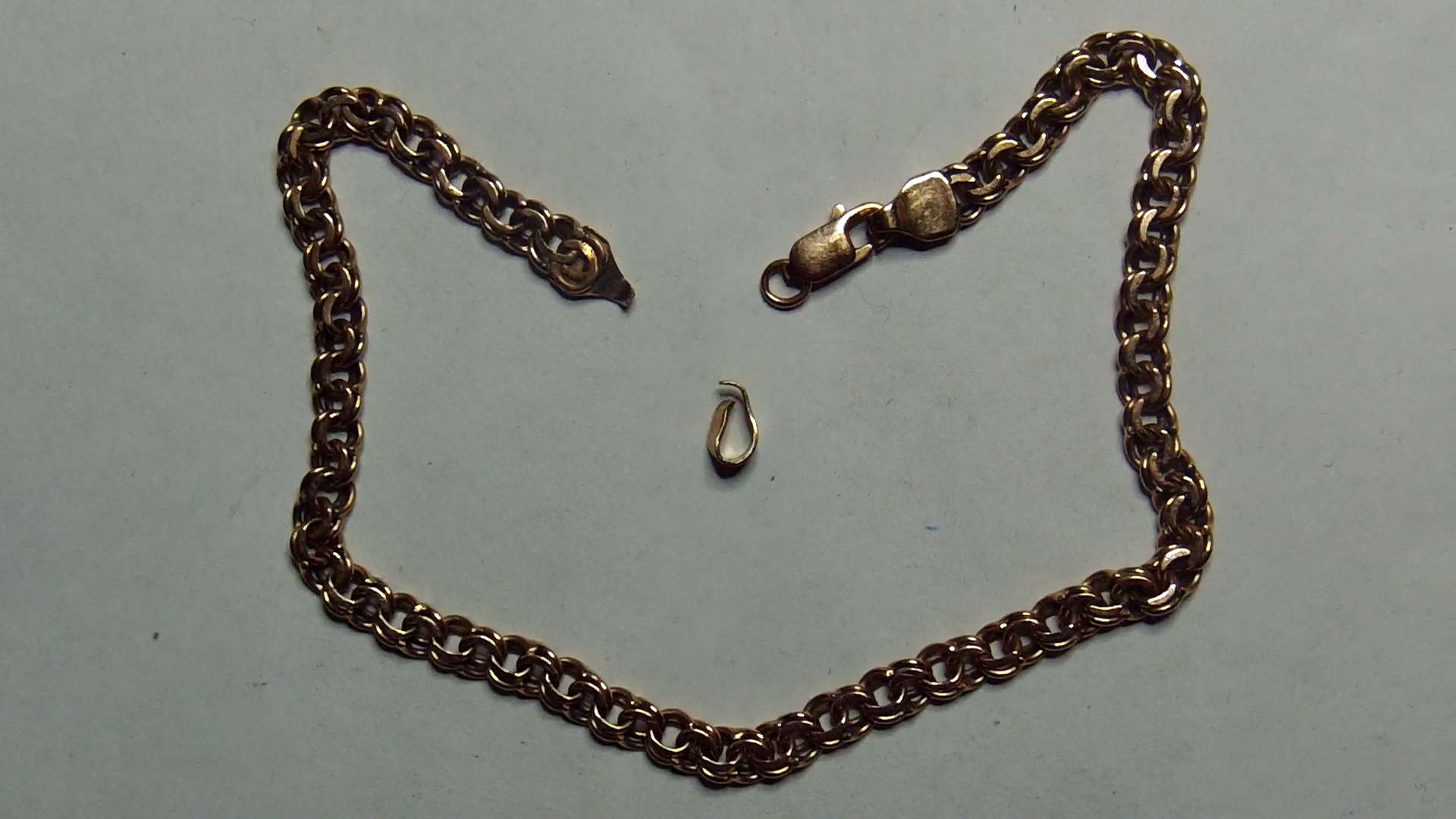

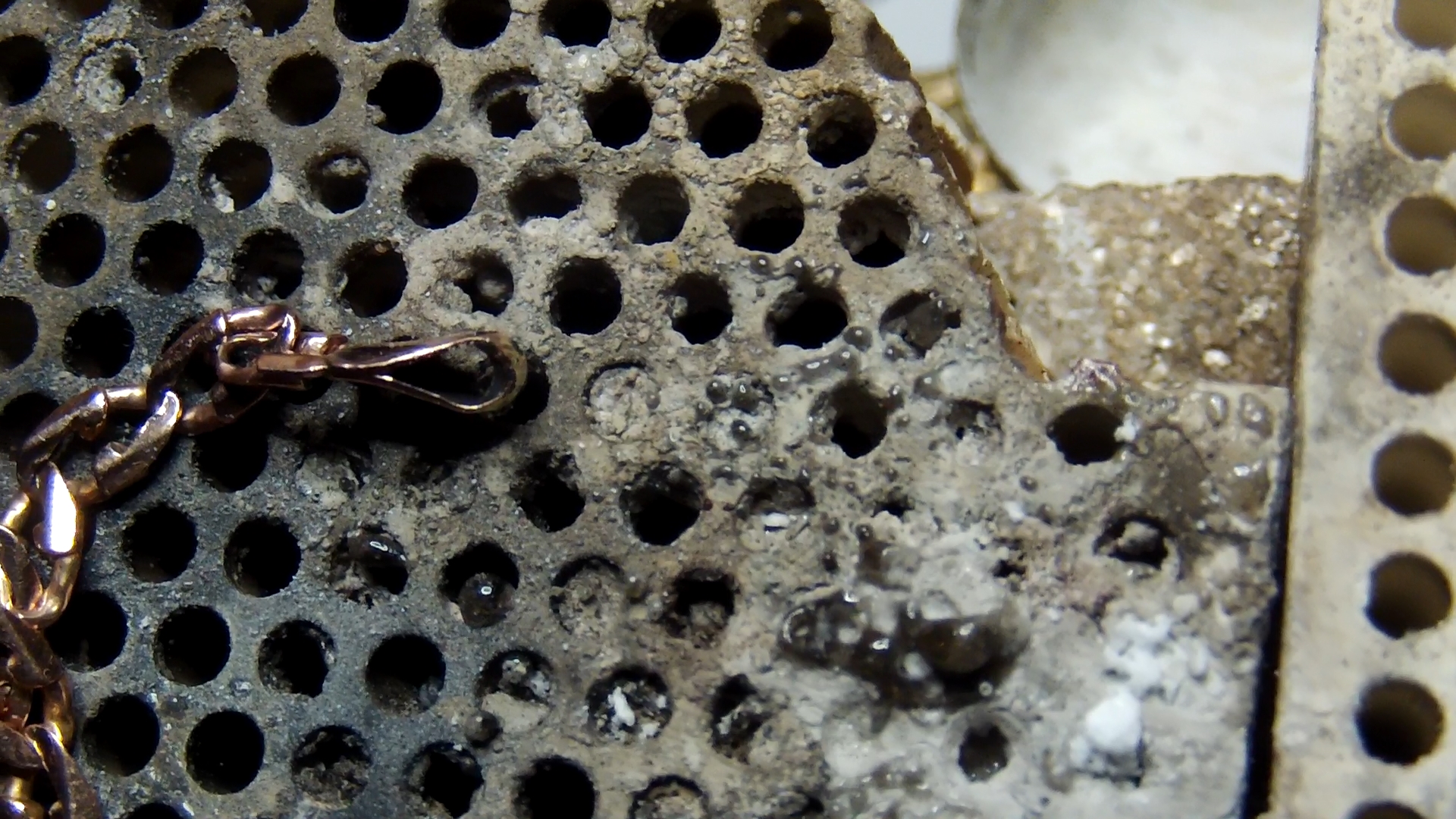

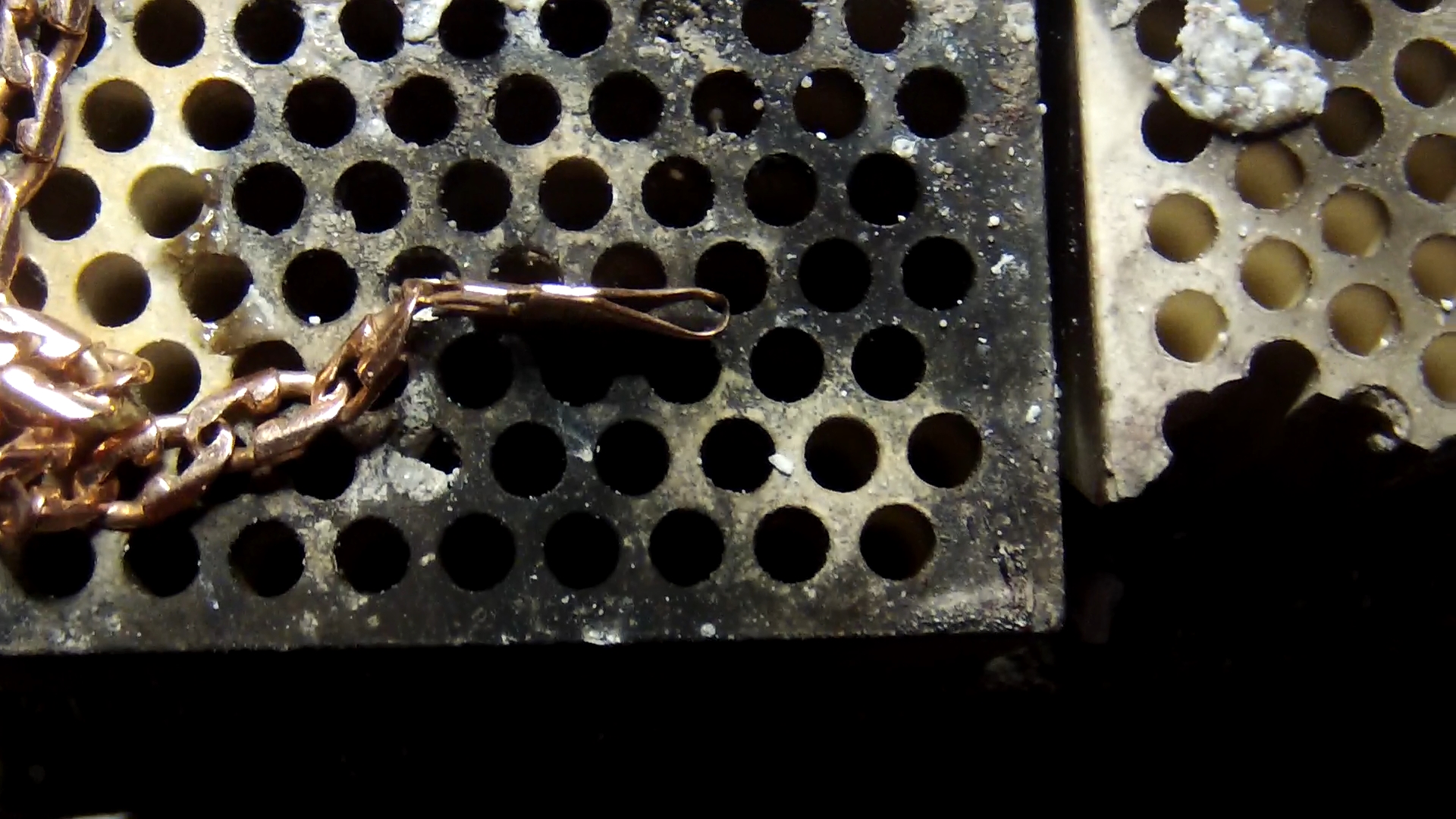

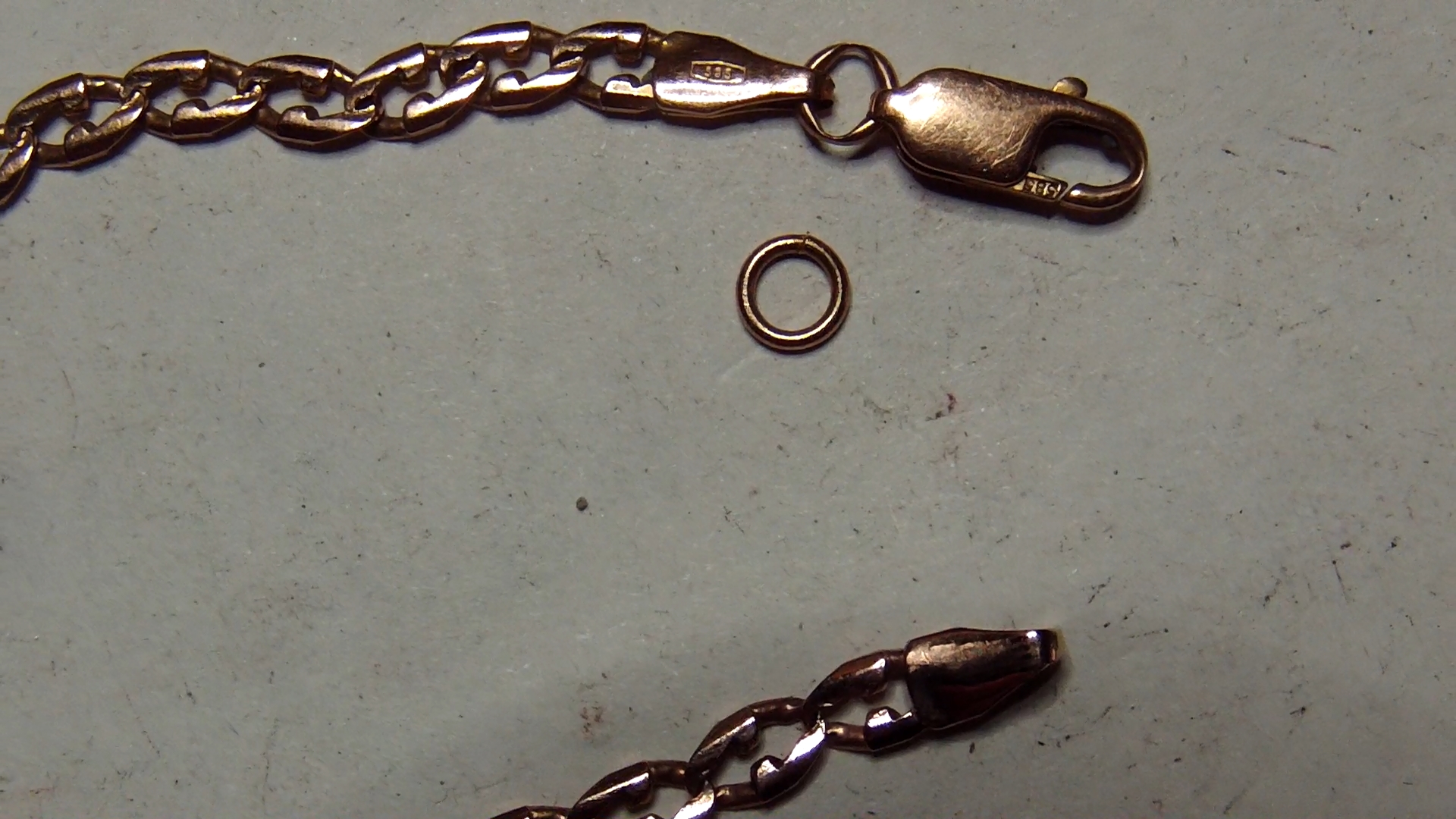

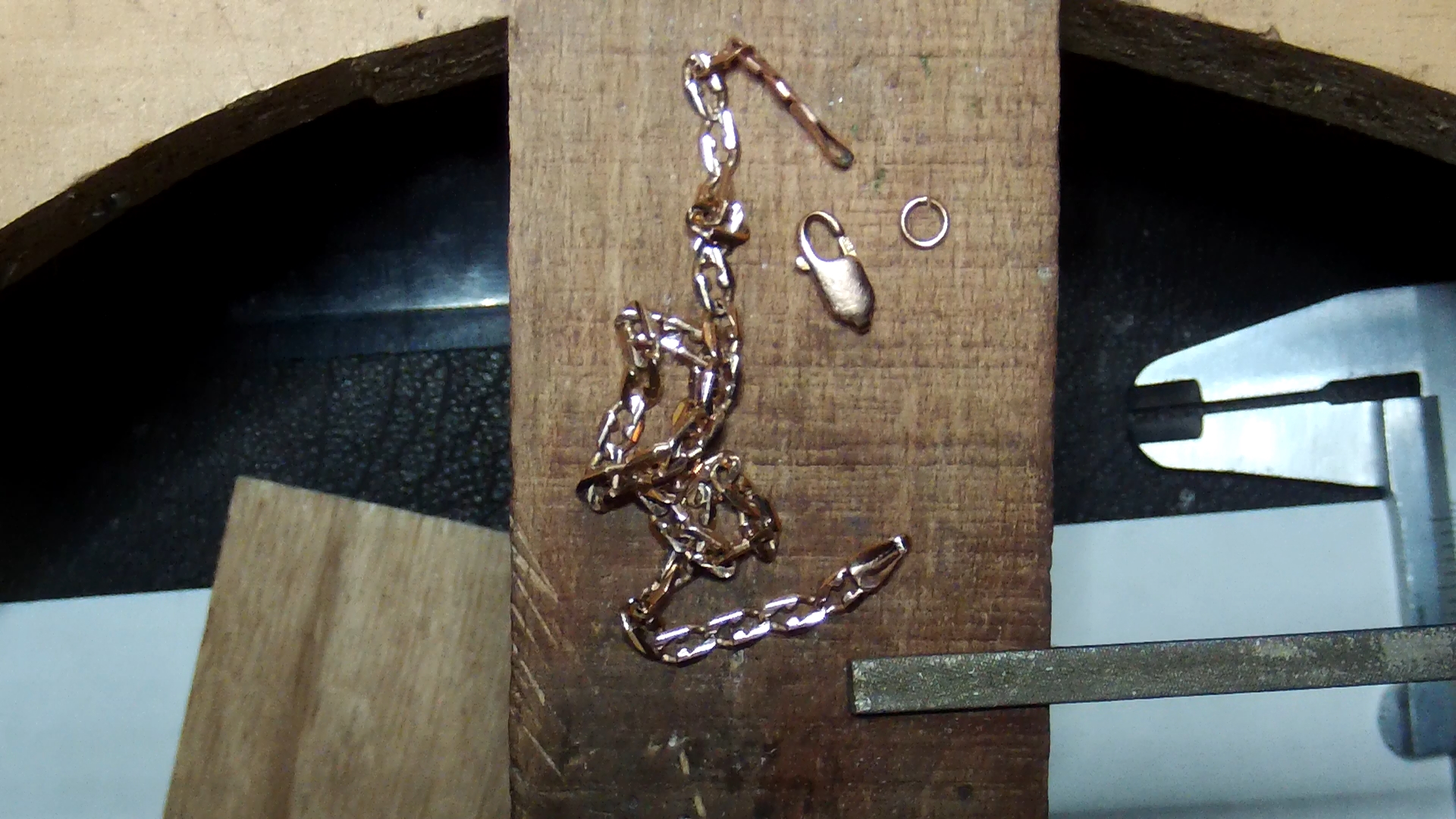

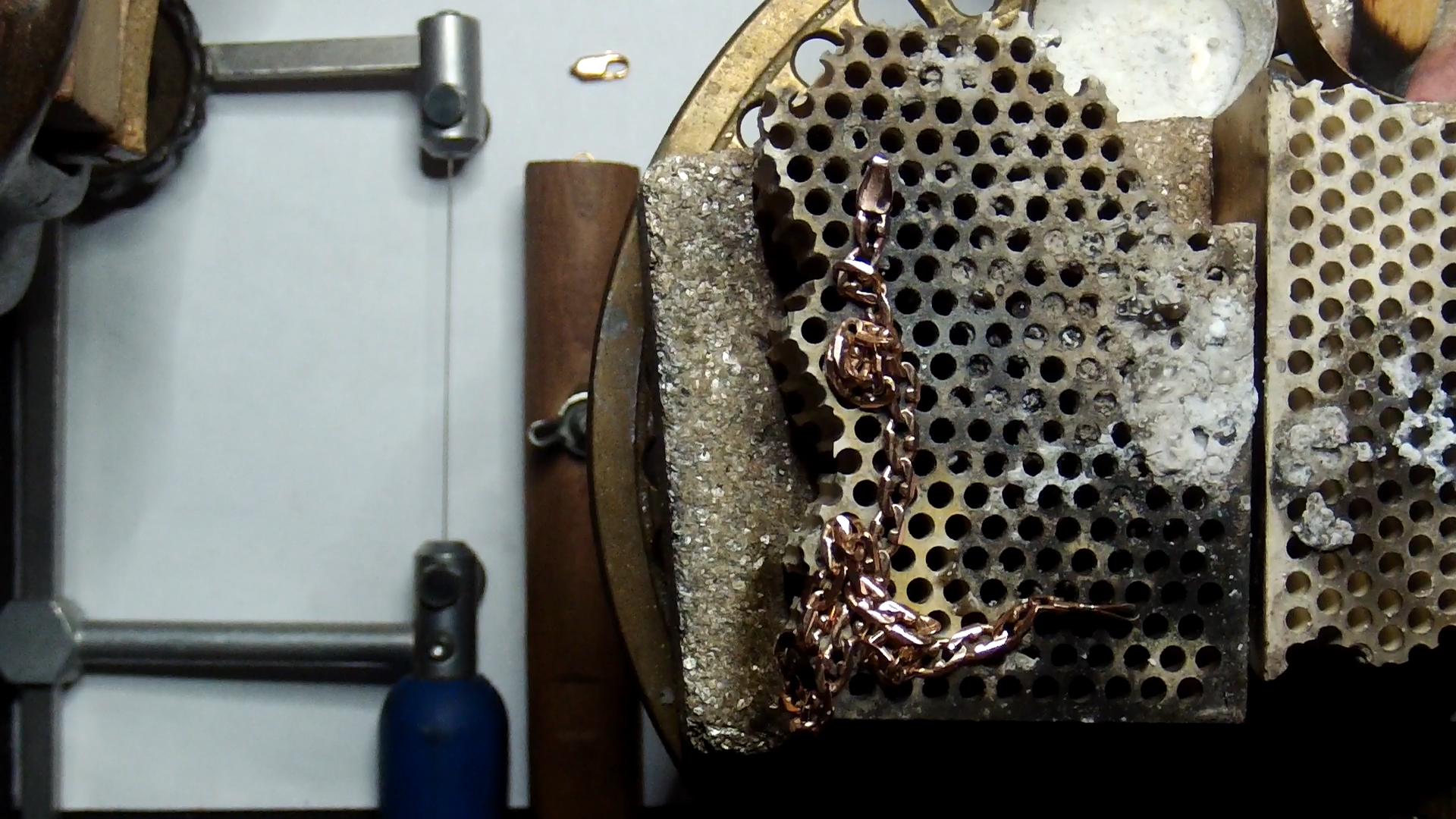

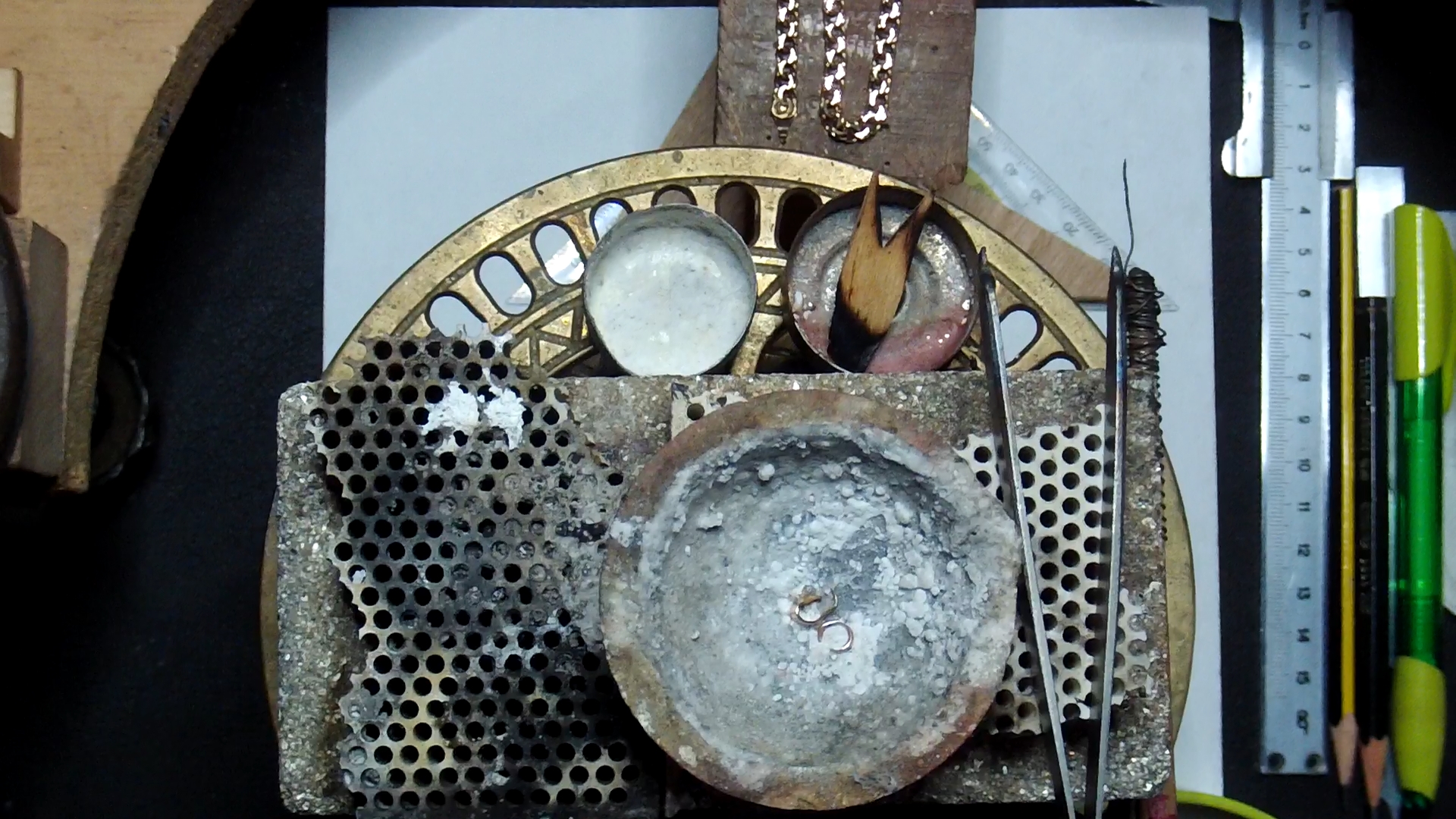

Мой вариант в картинках обычного,стандартного ремонта.Красное золото,пятёрка.

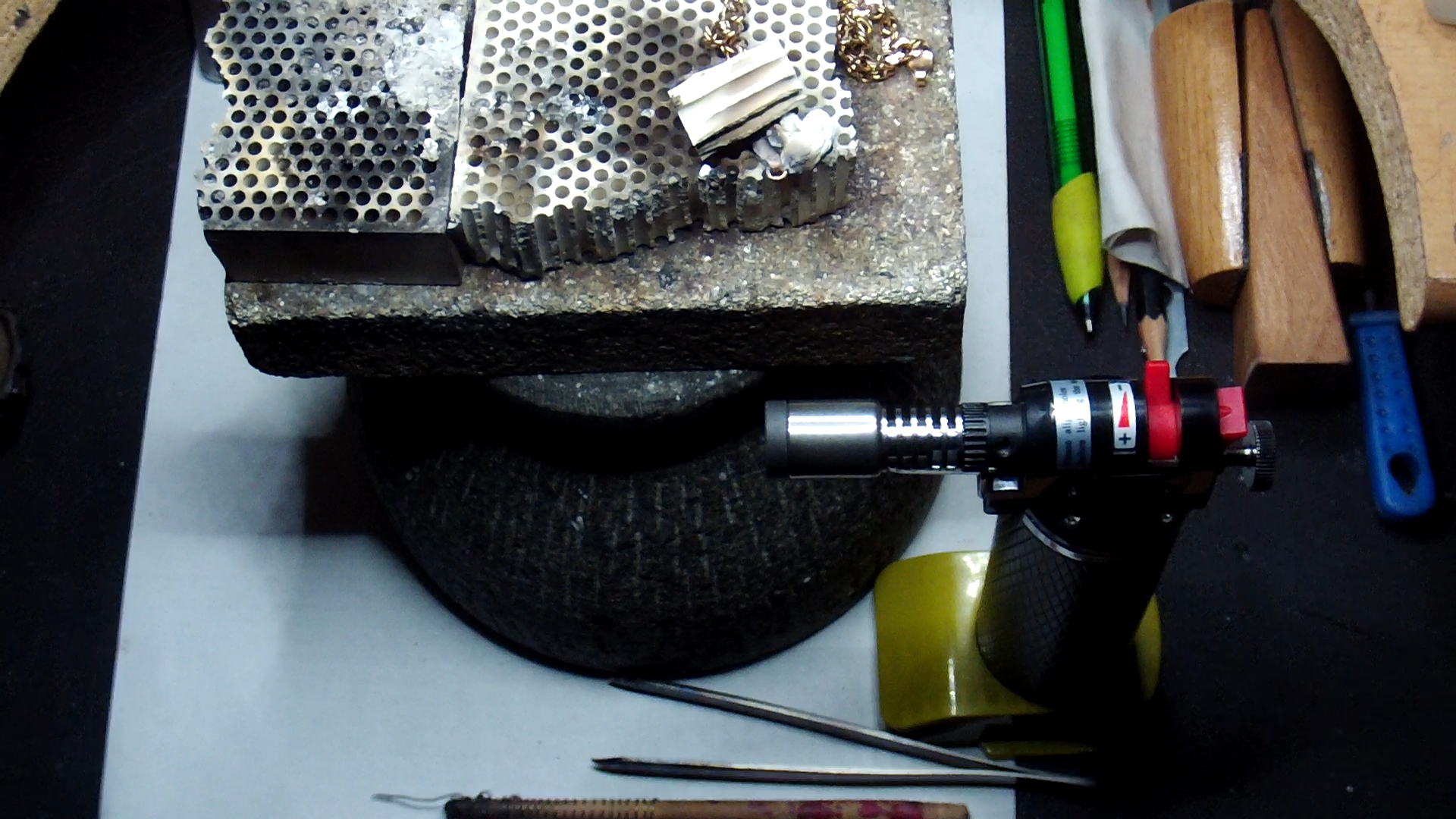

(Кто-то лазером варит,кто микросваркой,а я по-старинке,-> горелкой).

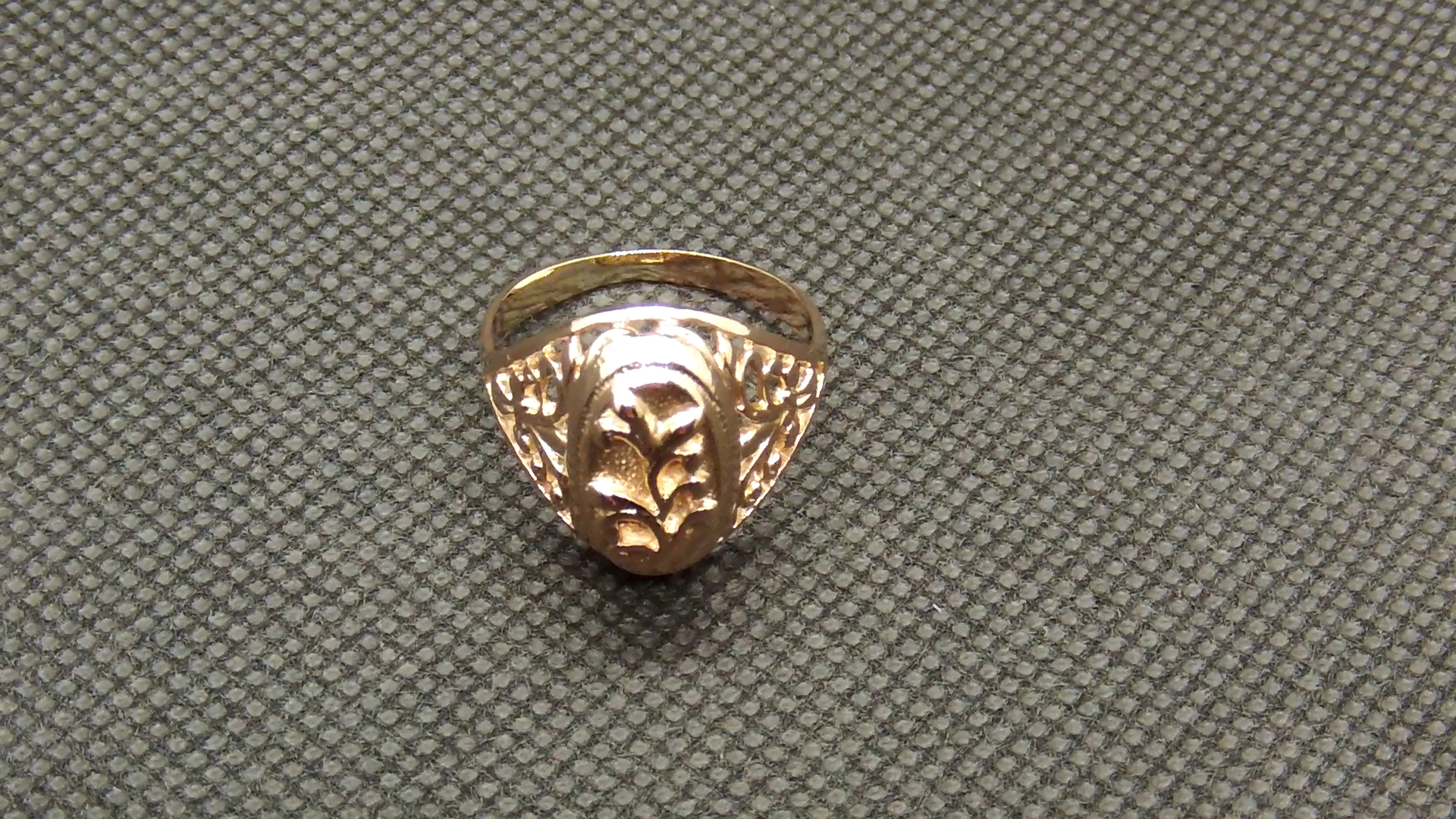

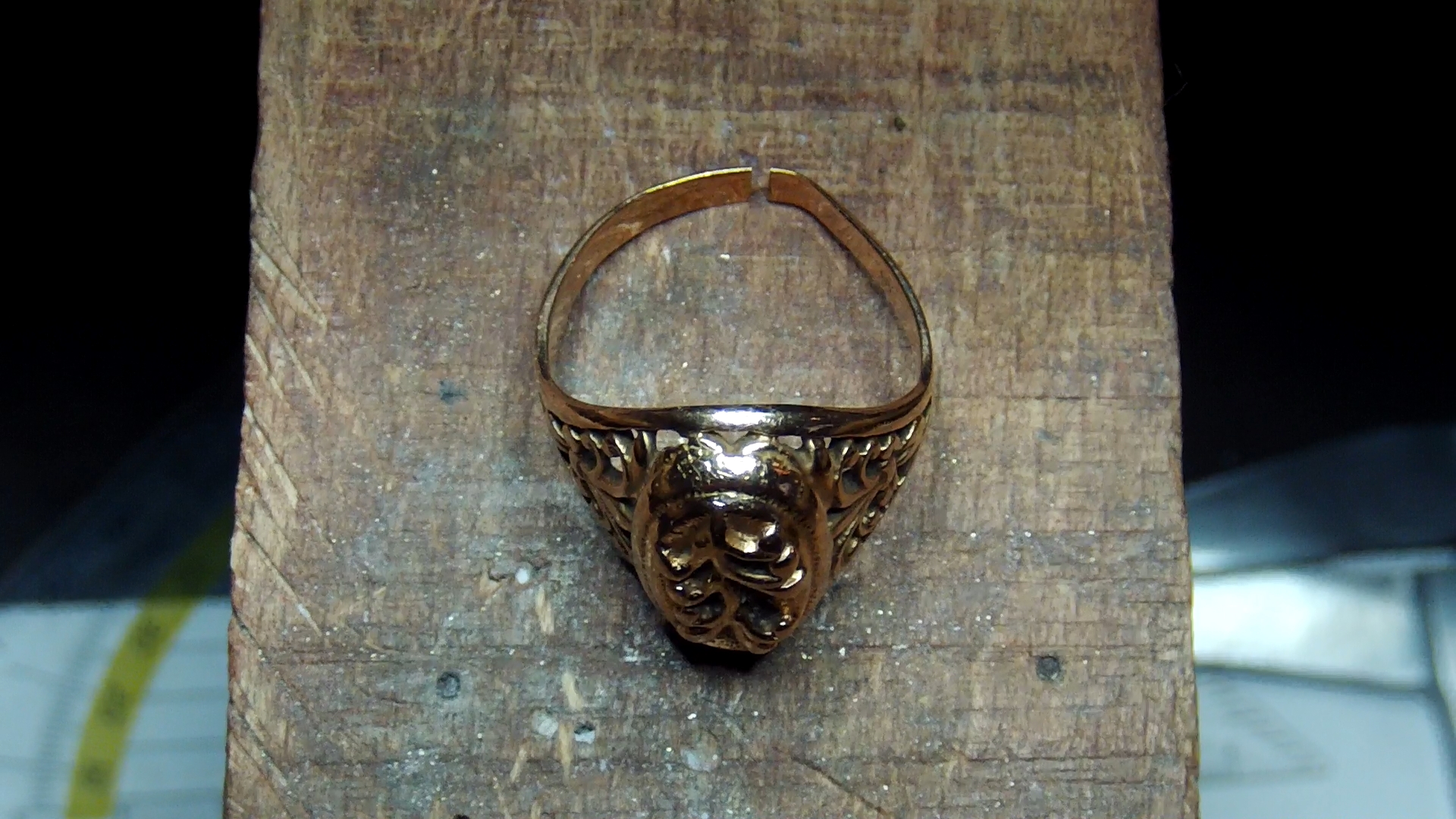

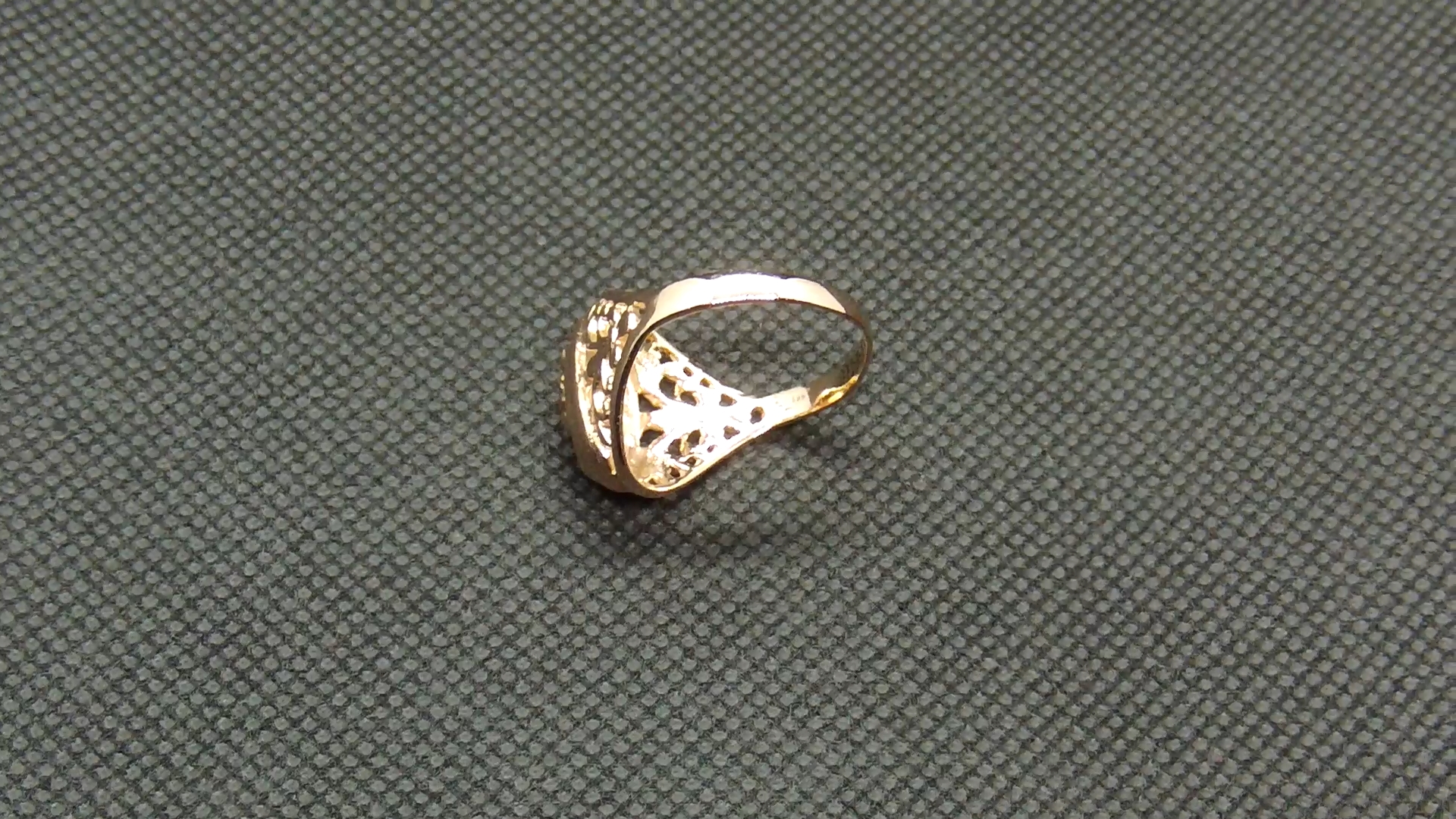

Думал кольцо китайская опока,а клеймо глянул,-> СССР.

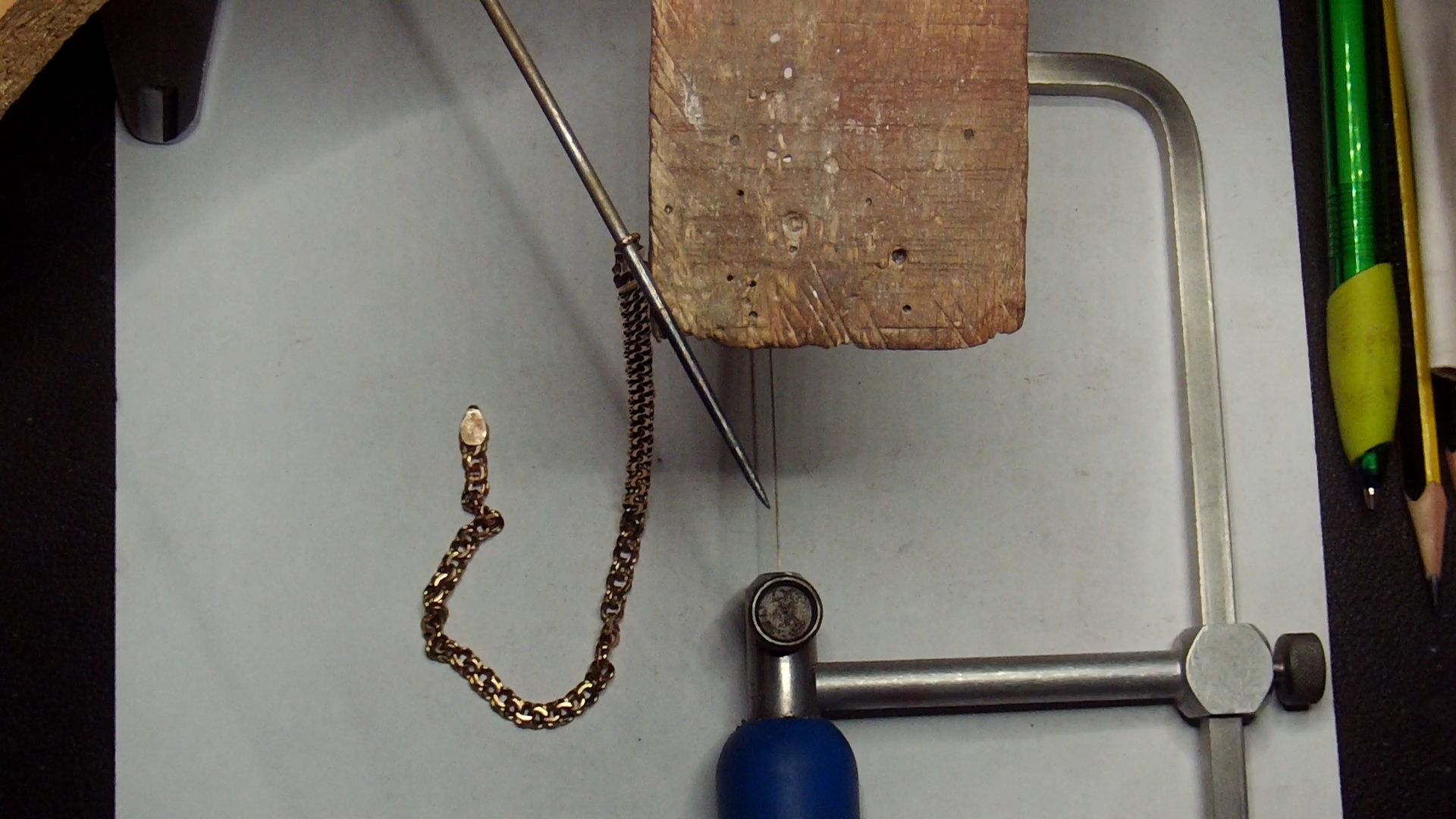

Пайку переходного колечка первой цепи делал также как и второй.
Чтобы не перегреть пружинку замка,(кто его знает из чего она),->
(встречал пружинки из сплавов серебра,золота,платины),из нержавейки и ржавейки   ,
(в большинстве случаев пайка вблизи замочка без защиты приводит его в не рабочее состояние),

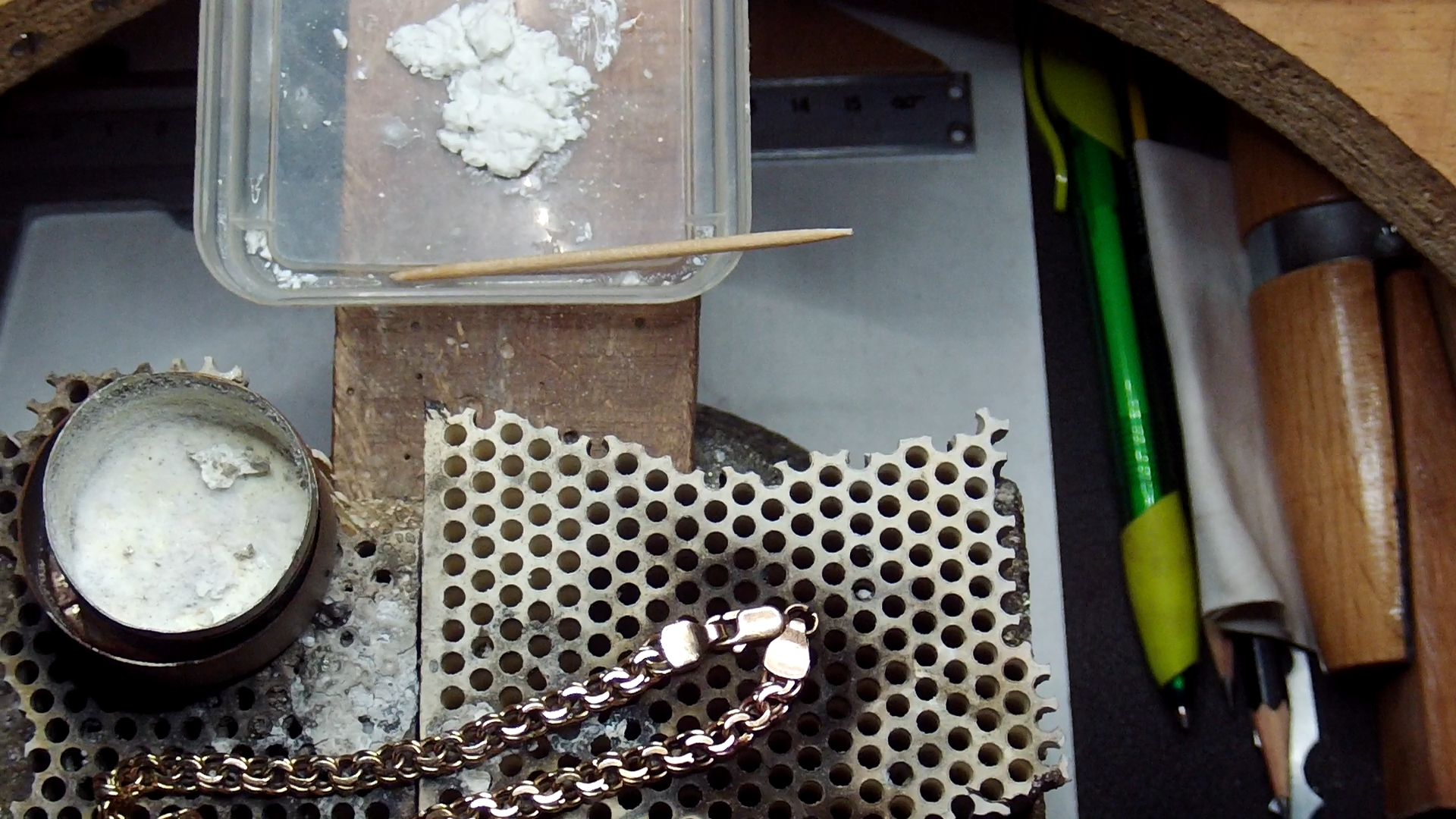

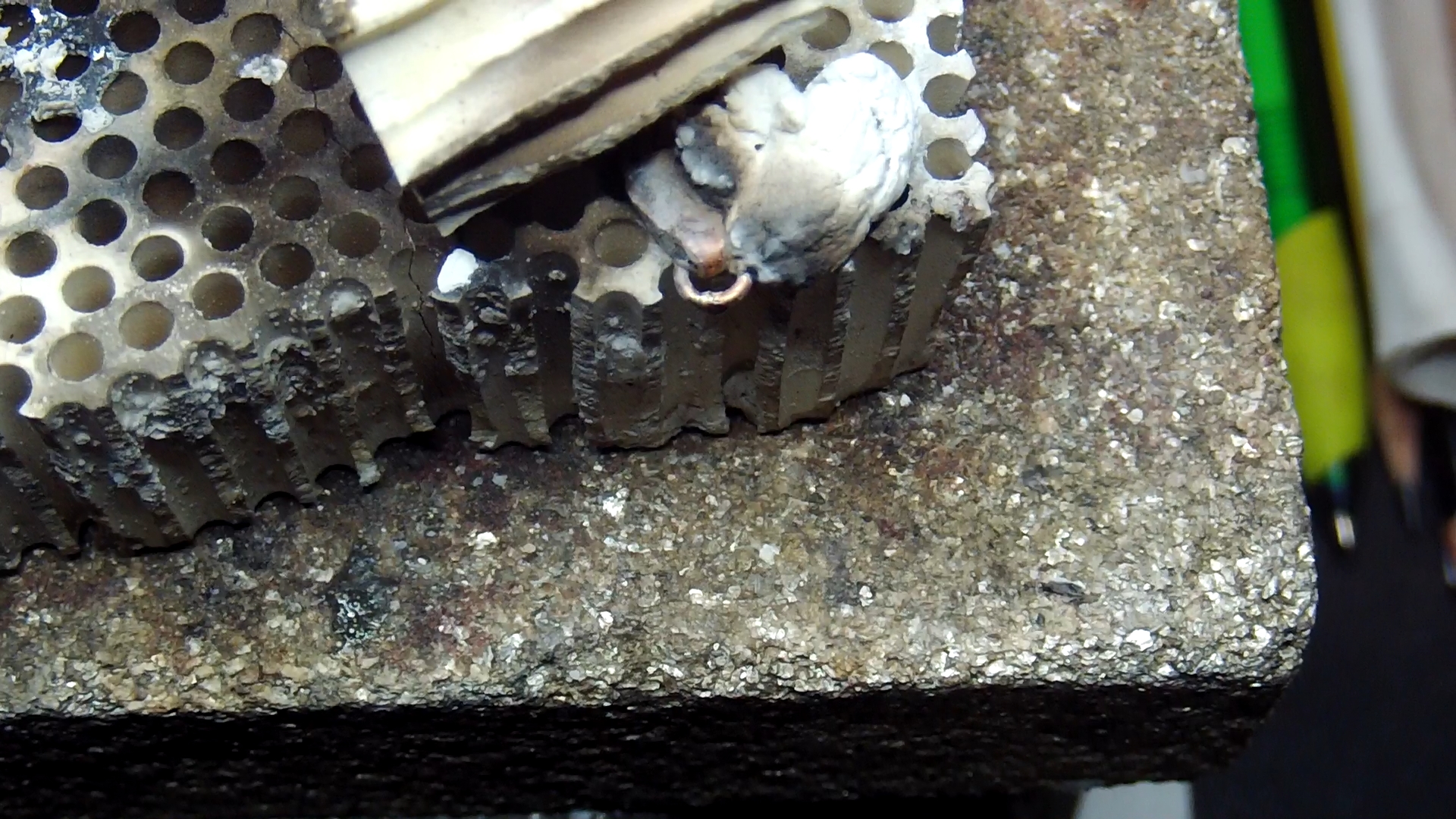

-> обычно развожу скульптурную глину водой, и,предварительно обезжирив изделие спиртом,закатываю в неё замок.(Если камушкам противопоказан нагрев,поступаю аналогично.Чтобы её прогреть,нужны высокая температура,поверхность может обуглиться,а внутренность остаётся сырой).



Также,по-ходу пьесы,мажу суспензией места куда не должен попасть припой.
Немного напрягали пропаянный хвост и близость припоя к переходному колечку (~2mm),которое следовало спаять,но ничего,когда нас такие мелочи останавливали...
(Для белого золота,мне кажется,лучше развести формовочную смесь,т.к.эта глина содержит целлюлозу).
Остатки легко вымываются горячей водой.Отбел 10% солянокислый,водяная баня.
Замки не отбеливаю,максимум погружаю на 5 секунд,для удаления последних частичек глины,и в горячую воду.Кранцевание латунными щётками.Магнитная галтовка с металлическими шариками.
Каменный полировальник..,и в ручную... (кольцо,хвостовики цепей).
Бормашинка.Войлочные насадки.Политура красная,финишная пушком.
Полирую и кранцую цепи предварительно намотав на ригель или деревянный киттшток.
Намотка должна быть плотной,в натяг.Очистка в ультразвуке с концентратом.
Горячая вода.Окончательная промывка в тёплом спирте.Сушка...

Александр Ярыгин,
Может, прописную истину скажу, но лучше напомнить, что после пайки в воду не бросать.

Абсолютно поддерживаю. Простейшая работа и пофигу что брюлики. Может и страху больше. Но по работе без разницы, что синтетика что брюлики.
