Развернуть ⇓

 Qudrat aka, с первой трубкой! Рад что у Вас всё получилось!

вопрос вовсе не глупый. При пайки трубки к серьге будьте аккуратны и постарайтесь равномерно прогреть место спая. Как правило, из -за разности площадей, мелкие детали прогреваются раньше чем основа к которой эта деталь припаивается, припой очень любит бежать туда где сильнее разогрето (а это может привести к заливанию отверстия трубки).


Как паять - для себя - Вы со временем приспособитесь.

Могу лишь показать как я это обычно делаю:

Флюсую место пайки. Чуть языком пламени облизываю поверхность и на кончике кисточки наношу слой флюса. Пшшш... - зашкварчало - беру ещё чуток флюса и вновь тонким слоем (без избытка). Тем самым на поверхности образовывается тонкий слой глазури - это то что нужно! Можно чуть нагрев кончик водила (титановая палочка) сунуть жало в бурошницу (ёмкость с бурой). Бура прилипнет к жалу. Чуть нагреть деталь  и поднести жало с бурой к этому месту (месту пайки). Бура прилипнет. Пинцетом взять трубку прогрев буру на детали, положить трубку сверху. При нагреве бура подплавляясь стянет вязкой и деталька хорошенечко прилипнет, во первых произойдёт отличное смачивание флюсом, что гарантирует беспрепятственное растекание припоя, а во вторых - маленькая, неустойчивая - деталь, никуда не укатится и нет необходимости её придерживать. Единственное в каком случае можно упереть в неё жало водильца - это во время растекания припоя. Так как припой при растекании слегка может сдвинуть деталь с места, вот что бы деталька осталась на месте, можно её в этот момент придержать (в прочим если всё же сдвинулось, то и вернуть на место повторно разогрев труда не составит).

ставлю припой с одной стороны (на фото "шарик" с припоем находится с права) грею с другой. При равномерном нагреве, припой растечётся точно в том месте где нам и нужно спаять. Если бы к примеру я грел конкретное ушко для кулона (на нижнем фото) - с верху (подавал пламя вертикально) то припой "забежал" на верх трубки и не спаял детали вместе. Мне бы пришлось вновь греть, только уже хорошо прогреть само ушко (всю нижнюю часть) что бы припой вновь перейдя в жидко текучее-состояние "побежал" уже вниз. А если всё сделать по уму, прогреть равномерно ну и т.д. то припой с первого раза растечётся куда нам надо.



Прямой нагрев к припою применять не стоит. Так как у припоя температура плавления ниже чем у паяемого металла, а ниже она из-за наличие легкоплавких компонентов (кадмий, цинк, индий...) - и прямой нагрев до момента пока припой начнёт растекаться, чреват тем, что может произойти перегрев (выгорят легкоплавкие компоненты) и припой станет "колом".


Поэтому лично я пожалуй посоветую подносить припой в самый последний момент, после хорошего прогрева, что бы только поднесли, чуть ещё прогрели, он раз и растёкся. Так лучше всего, на мой взгляд.

Но можно конечно и с начало положить припой, а потом греть изделие, просто в этом случае, нужно быть аккуратным и всё получится.

Я паяю и так и так, всегда по разному (отталкиваюсь от конкретной детали)...

...приспособился))

Имеется ввиду раствор буры с борной 50/50?


Имеется ввиду обычная порошковая бура?

А как подносить,чем?


Гаджимурад,

Извините за занудство но  хотелбы узнать ответы на поставленные вопросы

Спасибо что просветили, это же целая наука!

Спасибо огромнейшее!

Можно 50/50... можно и одной бурой)) В интернете можно встретить массу вариантов. Только если будете сами готовить, воду используйте дистиллированную и не лезьте в банку/ёмкость с флюсом железками разными (выделите один пинцет для этого и только им и пользуйтесь) - это на случай если необходим прокипятить и достать детальку (изделие). А точечно нанести флюс используйте палочки из стекловолокна, раскалить кончик и распушить его пальцами, будет отличная кисточка    . Можно и обычную тонкую кисточку акварельную использовать "пони" или "белку" по вкусу...))
вот вполне себе универсальный продукт

http://www.sapphire.ru/vcd-440-1-4862/goodsinfo.html

один раз купить и на долго хватит. Хороший флюс!




Да.


Как и чем Вам удобно

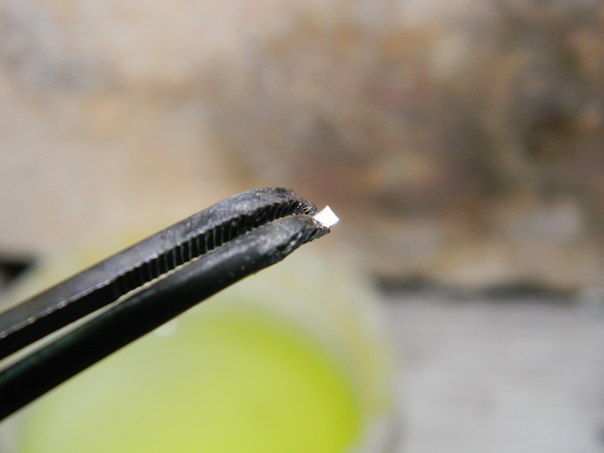

1) Можете партиночки припоя подносить/раскладывать  пинцетом:



2) Можете использовать "водильце" ("вадило" "разгонялку" кто как называет). В магазинах ювелирных можно купить титановую палочку.

Можно и самому сделать из электрода: возьмите самый тонкий электрод который найдёте, заточите кончик ("жало") и забурите слегка.
"Забурить жало" - жало нагреть до красна и сунуть в порошок буры, потом вынуть и вновь прогреть, на поверхности образуется тонкий слой глазурный.




3) Можно отлить припой в столбик. Прокатать и протянуть до 0.3мм.
Продаётся (можно и самому такую сделать) приспособление ддя подачи припоя, прокручиваешь колёсико и проволочка припоя подаётся вперёд


http://www.sapphire.ru/vcd-440-1-4860/goodsinfo.html

http://www.sapphire.ru/vcd-440-1-4861/goodsinfo.html

Гаджимурад, Спасибо!


Qudrat aka,
Можно подавалку для припоя из проволоки нихромовой сделать. Это из которой спирали электрические намотаны. Из толстенькой, 1 - 1,5 мм. Подносишь заостренный и пробурённый кончик подавалки к партиночки припоя и греешь горелкой, партиночка прилипает к подавалке, затем подаешь к месту пайки.

ремесленник,
согласен, потому шо черный метал, да и нержавейка смогут если повезет "замудиться" смочится припоем, и тогда на конце иглы будет то ли серебро то ли золото, толи непонятно шо........

Ой блин,....лучше подрочить и тёще рассказать))))))  К энтой падле будет припой приставать , как проститутка  к олигарху)))))Тока из титану...., я категорически настаиваю))))))

Валера Сурик,

6 лет пользуюсь и ничего никогда не прилипает. Правда обгорает немножко...поэтому периодически откусываю кончик и дальше работаю)может у мня нихром странный?))

Black Diamond,

Ты удивишьси --- сам им работаю )))))))) , но категорически  ПРОТИВ)))))  А потомушта как сделаю иглу из титана, так её спиз.....ют  мои  спецы)))))))) И главное, что титану у них тоже не нахожу -- шмоны устраиваю регулярно)))) Наверна сдають металистам мой титан))))) А я всё думаю   ОТКУДАВА УБЫТКИ у Валеры))))))

Единственный, доступный металл, который вообще не лудится, это тантал.  Берёшь К52-2 Который большой.   Разбираешь. 2 грамма чистого серебра на припой. Танталовый цилиндрик- в заначку. А из пяточка, тоже, как и цлиндрик - танталового, ножницами по металлу по кругу вырезаешь  полоску. Потом из полоск молоточком делаешь иголку.   Вот эта штука не лудится ни каким припоем. Я на ней тонкие цепочки паяю.

Валера прав к нихрому припой пристаёт, У вас скорей всего ФЕХРАЛЬ. Элементы в составе очень сильно окисляются что и препядствует прилипания припоя. (Блин какой с утра я нудный)))))))

Мужики, здесь человек только начал пайке учиться, а его уже нанотехнологиями грузанули       Валера Сурик,  Теперь уж колись, где такие тоненькие титановые проволоки водятся, или пинцеты на это дело переводишь ? У меня у соседа в машине монтировка титановая ездит, может выманить да пустить на нужды производства.

ремесленник,
Не трогай соседа, еще пригодится. Лучше найди высоковольтную лампу от старого телевизора, ту, что обычно за решеткой размещали, так вот в ней нить накала есть, её и используй для подавалки, очень тонкая, припой липнет, но не припаивается и служит долго.

korobtsov-alex,
Вообще-то подававлка, для меня , тема не актуальная. Но вот ради спортивного интереса, из чего усики в лампах накаливания.  В 200, и более ватт, они там довольно толстые. Может и есть тантал какой.  А высоковольтные радиолампы, где искать-то сейчас. Поди уж и не используют такие.  Разве что у старых радиолюбителей, они обыкновенно "плюшкины" , все собирали.

Молибден вроде.

Друзья! А кто может сказать, из мелхиора можно трубки тянуть?

титановую проволку можно тонко откатать в вальцах, она поддается, а вот толстую можно купить на базаре, там иногда проскакивет титановая сварочная проволока,я  купил метр ф3мм и накатал кучу палочек, но уже осталось мало, раздарил, потерял, сломал, или еще шото..... а проволоки в продаже уже год не видел, увижу куплю сразу несколько метров....

Возьмите вольфрам. Электроды продаются в магазинах для сварщиков. Для аргонной сварки.

Можно)




Эта брошь сделана из мельхиора. Для шомпольного замка пластину катал из прутка.

Уважаемые! Думаю что тема не будет полным если не узнаем подробно о кондукторе
для резки трубок о котором говорил ранше Гаджимурад




(/upload/jportal/4a6/4a627d2aef9f74b3ada85155aba460c3/image40­43.jpg)

Теперь вопрос:
Можно ли самим изготовить такой кондуктор?

Может кто делал?

Конструкция какая?


Спасибо!
