Сергей Вальтман, Очень знакомая ситуация , правда до фильер из напильника дело не дошло , но всё равно любопытно - как и чем Вы в нём отверствия делали и как калибровали , имею в виду отверствия меньше 1,0 мм . То есть отжечь , просверлить , сделать "заход" и закалить это понятно , но чем отполировать и как проконтролировать "круглость" ? С ув .

Вобщем надо фильеру, если хочем пить идем к воде, поперся я  электроремонтный цех думал я такой умный ща мне дадут, посмотрел поговорил , только крупняк, пошлепал  в техническую библиотеку там все есть даже как из рубинов делать камни для часов, в книгах все описано, взял широкий напильник отжег , шлифанули на плоскошлифовальном, сделал перовое сверло 60гр сделал керна 60 и 30 гр вставлял в патрон и шлифмашинкой перпендикулярно заточил несколько штук, затем разметил и перовым сверлом основную массу высверливал чтоб осталось 2-1мм в зависимости от диаметра, затем по всем инструменталкам завода насобирал сверл до 0.4 (0.3 так и не нашел, зато нашел одно 0.2 но не нужно)и с маслом сверлил не дыша, причем 0.4 в конце насверлил подряд 6 отверстий, затем кернами отформовал конус входной и конус обжимной и выходной, закалил, затем наделал точно таких же как керна только из латуни и в ЦЗЛ взял алмазной пасты и иголками (латунными)с двумя зернами полировкой и покрупней сперва(в ромежутке промывал и новой иголкой с полировкой полировал), прокрутил бормашинкой конуса, как пояски заблестели, хорош, затем медную проволоку с полировочной алмазной протягивал чуть, много нельзя, скажем если через 0.5 с метр протянуть , очень по микрометру заметно, а последние 0.4 проволокой откалибровал до промежуточных значений и три штуки на износ оставил, по мере износа переходил на следующую, потом в керосине отмыл и продул паром , а потом уже в рембыттехнике удалось победитовой разжиться,  до сих именно эта пор цела и не ушатаная , видимо тогда это для меня было сокровище бесценное.

кстати там описывалось как на заводах шлифуют, только там волока вращается и игла стальная под наклоном навстречу вращается и достаточно быстро это все происходит, но там машина по много их шлифует для тросовых цехов, тоесь получается не полный контакт как у меня было а только в месте касания иглой стенки конуса, зато суспензия образивная затягивается в зону обработки, ну это уже никому не интересно эти тонкости)))

Сергей Вальтман, Да уж , снимаю шляпу , столько труда вложено . Я сам много делал на продажу  в своё время , но только от 3.0 мм и выше в пластинах из ХВГ  - для трубок и калибровки цепей , поэтому и спросил , как именно Вы делали . Недавно видел свои "творения" у коллег , ничего , работают ребята , дёргают цепи , хотя самым свежим доскам лет по 20 . А что касается мелких диаметров - рядом Харцизский канатно-проволочный и победитовых фильер там "шо грязи" , правда "нулёвые" и тогда были очень дорого , но было волшебное слово "бартер".

было дело когда-то..
делал практически так же как Сергей.
медной проволкой с алмазом  зажатой в бормашину сначало делал вход более плавным, а потом протягивал через отверстие проволоку с алмазом

Решил показать что нибудь из своих ручных работ, а то как бы все в основном о станке пишу в последнее время, начал ковырять свои залежи фотографий а в основном то все после 3д и особо показывать то нечего.
Вот нарыл несколько фоток, все из разных времен моей трудовой деятельности, сильно не бейте)))

Бить не будем  вполне хорошие работы, все сделано аккуратно

maxim79,
А скальпели зачем на фото ? или показал что ими резал воск из-за отсутствия иных инструментов на тот момент ? или ???

Все делалось в металле сразу, без воска, без литья, ручная работа.

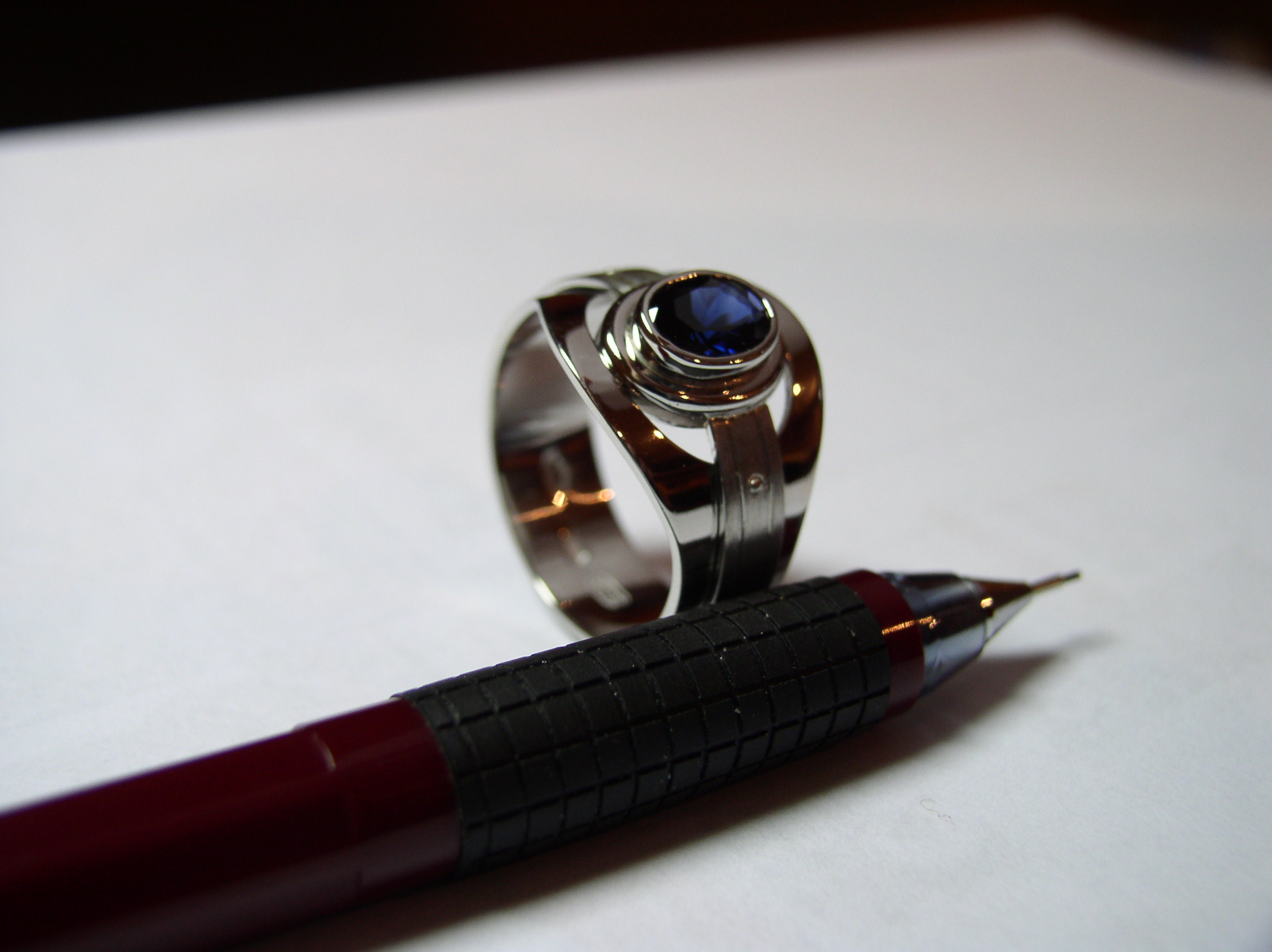

фото 1 - Перстень (Pt 950 + сапфир)
фото 2 - Кольцо (Желтое золото 750 + Pt950 + брилл.)

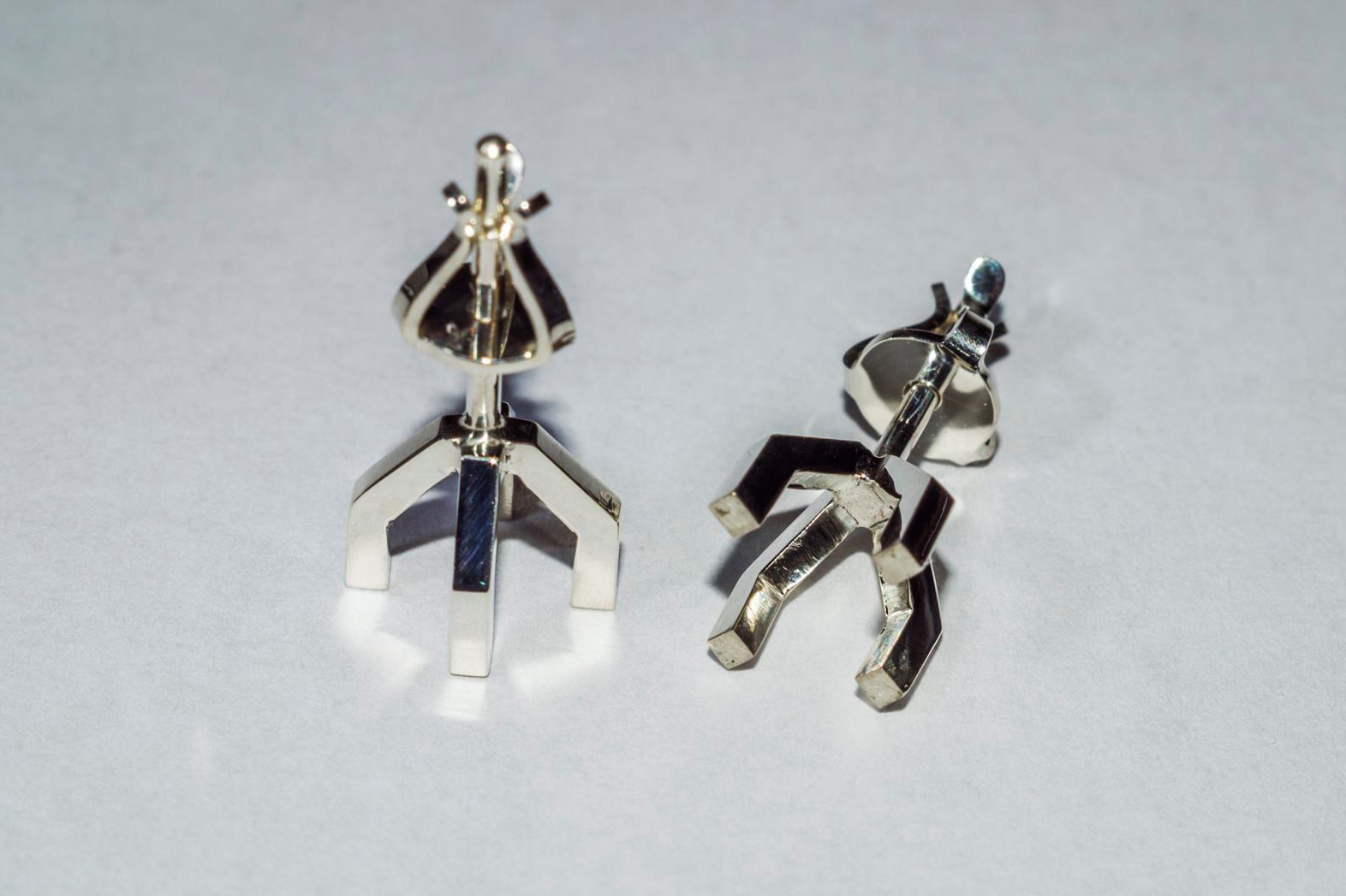

фото 3 - Серьги пусеты (Серебро 925) до закрепки

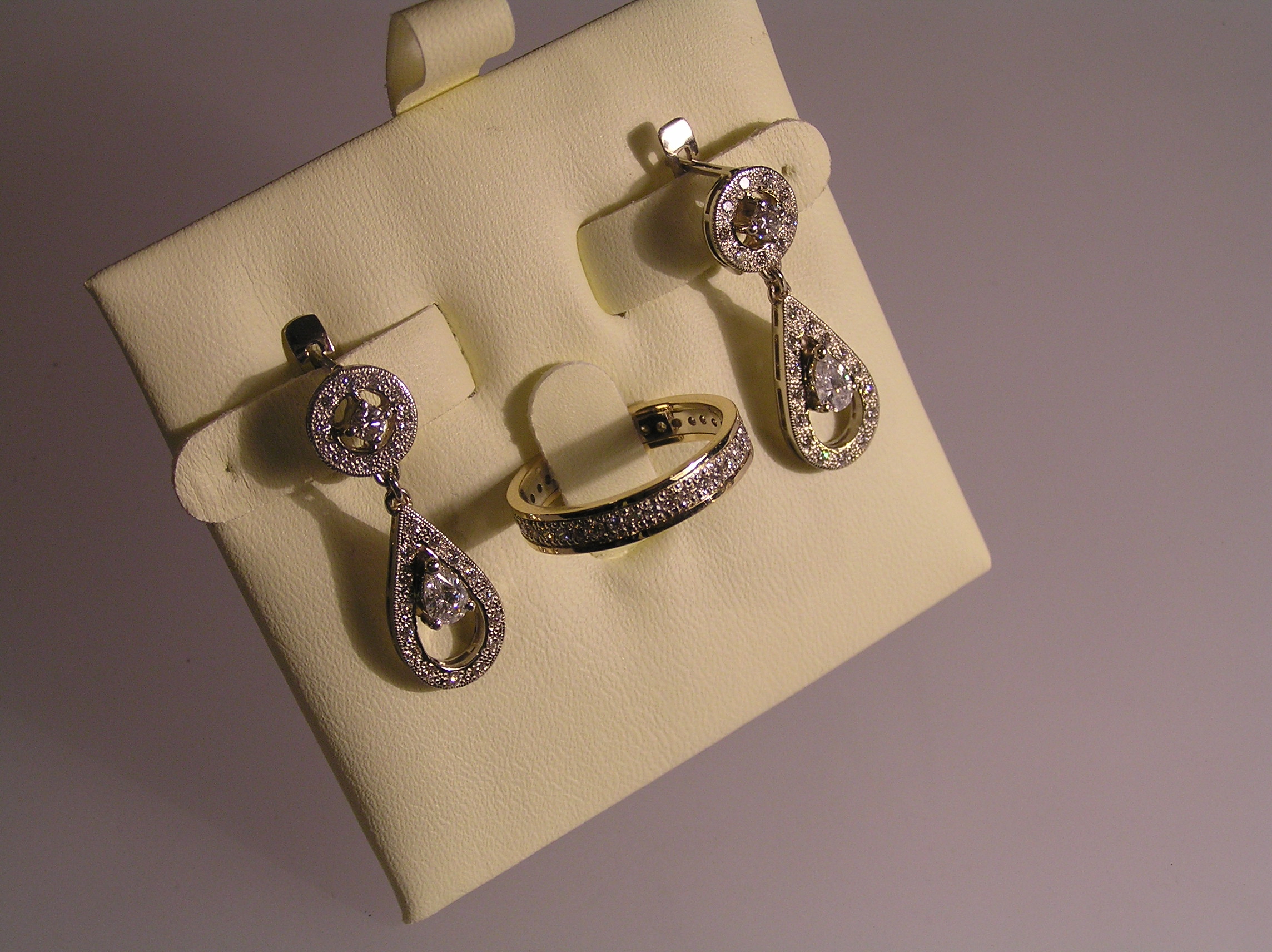

фото 4 - Серьги + кольцо (Белое золото 585 + брилл.)

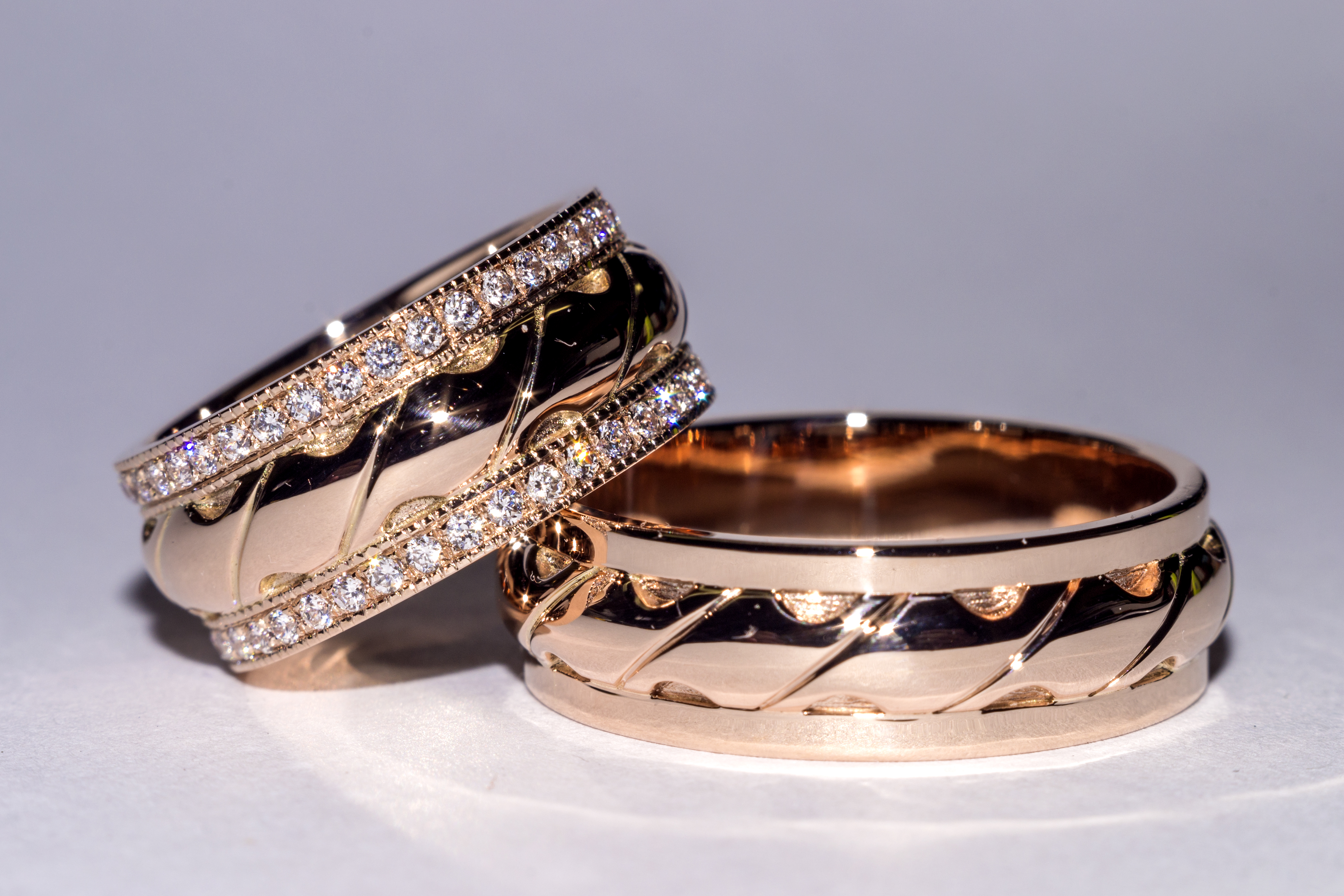

фото 5 - Обручальные кольца (Красное золото 585 + цирконы)

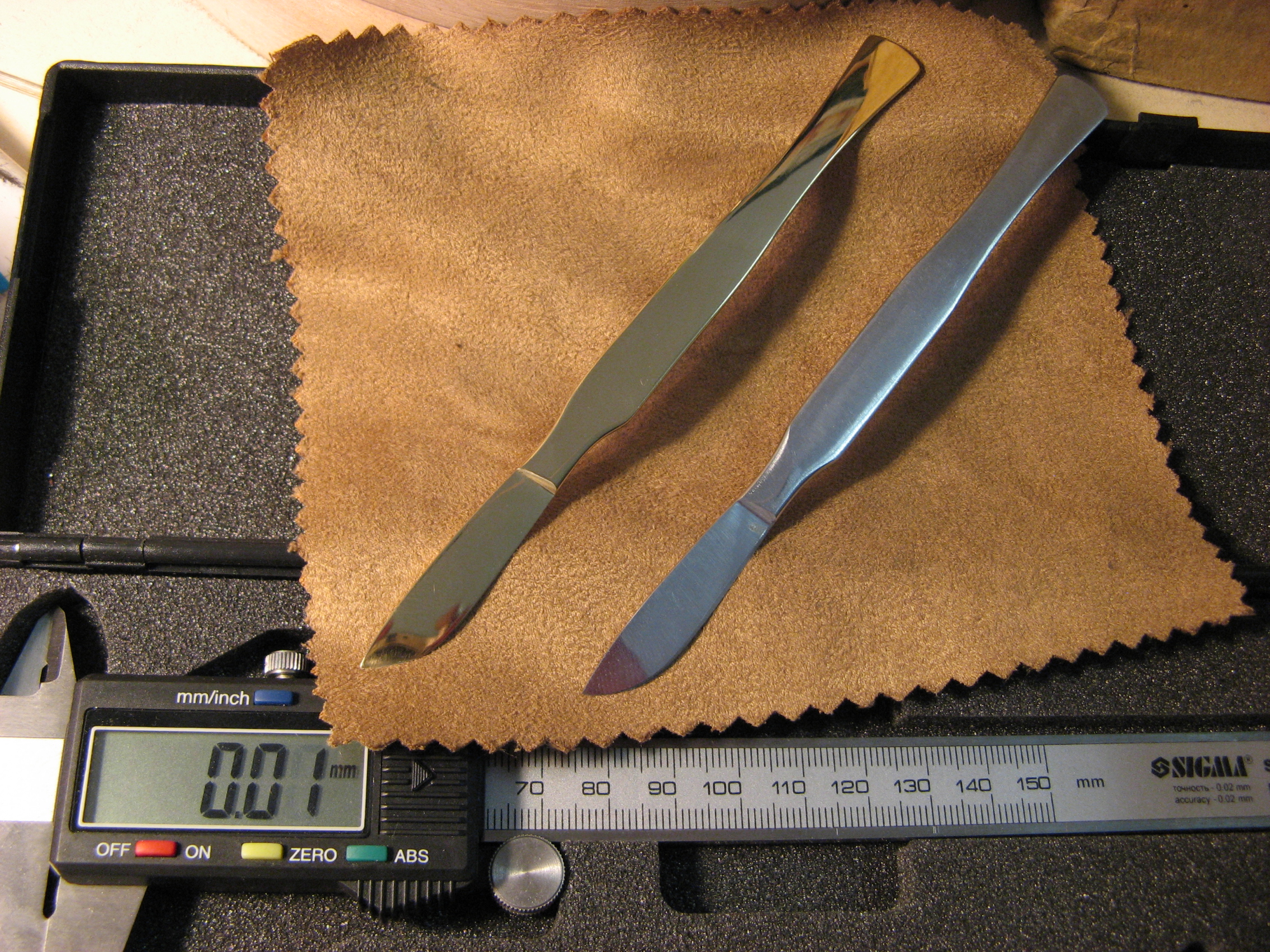

фото 6 - Скальпель (Желтое золото 585), рядом оригинал нерж.

maxim79,
Спасибо за идею со скальпелем   !

хорошая работа аккуратная

maxim79,
очень понравилось и даже впечатлило.

подкину рукопашки - фото плохие по кач-ву ( мобилой) не планировал и и не собирался вообще выставлять - а вот спать не охота и решил чуть показать . Не хвалиться конечно а так чтоб кто-то не грустил как и я иногда что не владею 3D и на пальцахне могу пояснить знакомому три-дешнику что надо = хотя заказывали именно рукопашку глядя на мои старые-кучерявые изделия. КРИТИКА И ВОПЛИ принимаются с удовольствием

тут почти собрал - не хватает белых камней - их мало\ бюджет ограничен

итог недельного труда с перерывами на ремонт через окно приёмки. Критикуйте - сочту полезным без лукавства     Всё спаено одним припоем без всяких сначала тугоплавким и потом легкоплавким - всё одним и касты наборные и кучеряшки. Высота серёжек примерно 15-17мм.

Ну кучерявые кучеряшки получились)))  Изумруды я очкую крепить (столько поколол в свое время    ), хрупкие они заразы))) Если есть какая хитрость, поделись)

tof71, Про дизайн не буду - покупают и хорошо . Но зачем столько крапанов на изумрудах ??? Они же практически камни закрывают . Там у изюмов такая огранка , что крапана  просто  "просятся" только по углам и этого было бы вполне достаточно . С ув .

Здорова. Первый секрет это все очкуют особенно без микроскопа ( тебе это уже не грозит). Ну а на самом деле конечно боязно такие толстые крапана ложить на камни которые в трещинах - может лопнуть даже потом от напряжения-прижатия. Поступаю так ( в этом случае) крапана из круглой проволки 0.85мм , перед закрепкой с внутренней стороны эти крапана стачивал алмазным диском на бор.машине так чтоб получилась плоскость которой крапан ляжет на грань-клин камня, после диска чутка шабером до блеска - именно загнётся на грань камня а не обогнётся опираясь о рундист - если гнуть касаясь верхней линии рундиста то будет . Крапана изначально длинные и загибаю их длинными , как лягут крапана на плоскость-грань камня то их длину уже потом обкусываю кусачками,  додавливаю-догибаю давчиком с канавкой-желобком , потом мелким флажком подрезаю облой от кусачек и чуть закругляю торец крапана - иногда и корнервётркой можно дать чуть сферу или обратным бором-сферой , заполировываю крапана розовой резинкой и потом до зеркала дополировка под микроскопом войлоком ( войлок разный, твёрдый и в меру мягким потом) муслином только по металлу где плоскости но не по изумрудам ( можно поцарапать корону) . Затем замачиваю в ацетоне , в УЗВ ни-ни = разлетятся на много-много изумрудиков. После ацетона мягкой кисточкой и теплой водой из УЗВ или с фери , потом можно в АЛЛАДИН( иногда этот алладин бестолковая штука) и потом натираю сухой салфеткой с пропиткой-химии.
Вообщем отдаю предпочтение гнуть длинный изначально крапан и потом обкусывать, загнуть так чтоб лёг всей плоскость этот крапан на грань-клин короны а после обкусывания уже короткий крапан можно и придавить с низу ближе к рундисту - условие чтоб не отвлекали = напряг большой в руках аж до очка напряжение по всему телу- где больше напряги толи в пальцах толи в очке    сам понимаешь.

тут скорее твоя правда - а фик знает почему так сделал , хотя были мысли что вдруг они потом сами или заденут или иначе как кольнут а с таким количеством крапанов и колотый останется на месте и сам тоже очковал что вдруг треснет с того-же угла и ... а тут толпа крапанов - прижал равномерно \\ даже наверно если и стукнуть по камню то он останется в гнезде  не рассыпанным на части - вообщем смутное пояснение и не оправданное но где-то так. Тут ещё камни не стандарт и все разные по размеру( они их сами принесли заказчицы) а то отлил-бы касты под них и уже легче а тут ручками пришлось , камни реально все тресканные , но вернул целыми после закрепки и без просветом между камень-крапан =за волосы цепляться не будут. Работу оплатили хорошо , уже сами учли санкции и рост цен - трудом доволен а качеством исполнения нет = не понравилась закрепка гранатов = паршивая пупырышками дырявыми и подлезть плотнее было трудно - вроде тоже мой косяк , но и это косяк видно-то в микроскоп или при увеличении как на фото а на деле серьги маленькие = обычным глазом и фик поймёшь сразу что откуда и куда = так общее впечатление что типа букет и блестит разными цветами.

tof71,
Понял, нагрузки короче на камень практически никакой, все на каст. Спасибо)
