Создана тема специально для Alex xxx.
Развернуть ⇓
Пользователь
Регистрация: 08.01.2012 Сообщений: 4578 В друзьях у: 4 Голосов: 376 / 45 |
Добавлено: 10.01.2019 16:35:06
Создана тема специально для Alex xxx.
Развернуть ⇓
|
Offline |
|
Пользователь
Регистрация: 28.02.2006 Откуда: Волжский Сообщений: 4415 В друзьях у: 7 Голосов: 694 / 393 |
Добавлено: 15.03.2019 19:41:20
|
||
Offline |
|
Пользователь
Регистрация: 01.10.2010 Откуда: Предгорья Алтая Сообщений: 8629 В друзьях у: 21 Голосов: 806 / 34 |
Добавлено: 15.03.2019 19:49:46
Янис,
Поржали, теперь вопрос. На твою "рисовалку" можно растровую картинку притащить. Чтобы обрисовать вектором?? Весь вечер (между форумом) пытаюсь, не выходит. Мне нравится, как она обрисовывает. Арткамовская обрисовка как-то напрягает немного. Кажется неудобной.
Тот кто пляшет и поет - тот поет и пляшет, тот кто пашет и кует - тот кует и пашет.
|
Offline |
|
Пользователь
Регистрация: 25.05.2009 Откуда: город Наманган Сообщений: 111 В друзьях у: 0 Голосов: 7 / 5 |
Добавлено: 16.03.2019 08:49:08
Доброго!
Прилагаю свою затею в Матриксе 8 Моделил по видео и остановился по прчине, что не смог сделать филлет. Может кто поможет найти где допустил ошибку и как исправить...
Восковых дел extybr
|
Offline |
|
Пользователь
Регистрация: 28.02.2006 Откуда: Волжский Сообщений: 4415 В друзьях у: 7 Голосов: 694 / 393 |
Добавлено: 16.03.2019 09:41:04
ремесленник,
Растр тоже можно открыть, но не через импорт, а в правой панели инструментов есть кнопка Вид, тыкаешь в нее и видишь открывается в верху еще панель добавить и как картинку расположить на экране, после жмешь там же Ок, и все будет тебе счастье. |
Offline |
|
Пользователь
Регистрация: 19.10.2010 Откуда: Челябинск Сообщений: 5847 В друзьях у: 17 Голосов: 910 / 24 |
Добавлено: 16.03.2019 12:25:22
Модель которую ты собираешься перенести состоит из наслоения различных сюрфейсов, получился этакий бутерброд из поверхностей с разнонаправлеными нормалями, плюс - ты пытался неудачно скруглить ребра, после этого тоже остались артефакты. При переносе соблюдай одинаковое направление нормалей на базовой и целевой поверхностях. Нарисуй контур, выдави солид и переноси его не делая более никаких модификаций. |
||
Offline |
|
Пользователь
Регистрация: 01.10.2010 Откуда: Предгорья Алтая Сообщений: 8629 В друзьях у: 21 Голосов: 806 / 34 |
Добавлено: 16.03.2019 13:41:41
Янис,
О. Всё удачно. Сижу обвожу. Долго...... Побыстрее-то есть способы?
Тот кто пляшет и поет - тот поет и пляшет, тот кто пашет и кует - тот кует и пашет.
|
Offline |
|
Пользователь
Регистрация: 28.02.2006 Откуда: Волжский Сообщений: 4415 В друзьях у: 7 Голосов: 694 / 393 |
Добавлено: 16.03.2019 15:36:39
|
||
Offline |
|
Пользователь
Регистрация: 19.10.2010 Откуда: Челябинск Сообщений: 5847 В друзьях у: 17 Голосов: 910 / 24 |
Добавлено: 16.03.2019 16:38:50
Конечно есть. Только если ты заметил, Янис все засекречивает. |
||
Offline |
|
Пользователь
Регистрация: 25.05.2009 Откуда: город Наманган Сообщений: 111 В друзьях у: 0 Голосов: 7 / 5 |
Добавлено: 16.03.2019 17:48:02
как избавиться от них, всё появляются, появляются, наслаиваются. Как избежать не знаю, поудалял по одной много убил времени на это, думал как то исправлю. Но не удалось...
Восковых дел extybr
|
||
Offline |
|
Пользователь
Регистрация: 19.10.2010 Откуда: Челябинск Сообщений: 5847 В друзьях у: 17 Голосов: 910 / 24 |
Добавлено: 16.03.2019 18:41:43
Qudrat aka,
На примере твоего кольца это будет выглядеть так: 1. Рисуем контур развертки каста 1. Экструдируем из этой кривой солид с необходимой толщиной3. по двум направляющим и профилю строим две поверхности, базовую под созданым солидом и на которую будем переносить. При этом не забываем направляющие строить в одном направлении. Проверить и изменить направляющие можно опцией - Utilites-Direction 4.С помощью FlowAlongSurface переносим солид с первой поверхности на вторую. Если модель предназначается для принтера, после переноса можно удалить торцевые соприкасающиеся поверхности и объединить солид, для фрезера можно не заморачиваться такими мелочами. |
||
Offline |
|
Пользователь
Регистрация: 28.02.2006 Откуда: Волжский Сообщений: 4415 В друзьях у: 7 Голосов: 694 / 393 |
Добавлено: 16.03.2019 22:48:04
korobtsov-alex,
Не в води человека в заблуждение, трассировка весьма корявый инструмент, и для большинства случаев просто не работает или выдает фиг знает что.Чтобы не быть голословным у тебя же осталась то фото с монограммой Екатерины 2, по которой ты хотел чтобы тебе сделали модель, вот и покажи как это ты сделаешь вектора для поднятия рельефа, а я погляжу какая хрень из этого выйдет. Поэтому пока лучше обрисовки ручками ничего не придумано.
Изменено:
|
Offline |
|
Пользователь
Регистрация: 01.10.2010 Откуда: Предгорья Алтая Сообщений: 8629 В друзьях у: 21 Голосов: 806 / 34 |
Добавлено: 17.03.2019 10:48:00
Тот кто пляшет и поет - тот поет и пляшет, тот кто пашет и кует - тот кует и пашет.
|
||
Offline |
|
Пользователь
Регистрация: 28.02.2006 Откуда: Волжский Сообщений: 4415 В друзьях у: 7 Голосов: 694 / 393 |
Добавлено: 17.03.2019 11:30:18
|
||
Offline |
|
Пользователь
Регистрация: 01.10.2010 Откуда: Предгорья Алтая Сообщений: 8629 В друзьях у: 21 Голосов: 806 / 34 |
Добавлено: 17.03.2019 13:02:00
Сашины ,наводящие вопросики, меня тоже немного продвигают вперёд. Правильно заданный вопрос, бывает и без ответа, наталкивает на правильную мысль.
Тот кто пляшет и поет - тот поет и пляшет, тот кто пашет и кует - тот кует и пашет.
|
||
Offline |
|
Пользователь
Регистрация: 01.10.2010 Откуда: Предгорья Алтая Сообщений: 8629 В друзьях у: 21 Голосов: 806 / 34 |
Добавлено: 17.03.2019 13:09:48
Тот кто пляшет и поет - тот поет и пляшет, тот кто пашет и кует - тот кует и пашет.
|
||
Offline |
|
Пользователь
Регистрация: 01.10.2010 Откуда: Предгорья Алтая Сообщений: 8629 В друзьях у: 21 Голосов: 806 / 34 |
Добавлено: 17.03.2019 15:58:16
Первый раз, начал делать реальный заказ. Несложный, из тех, что обычно лобзиком из пластины выпиливают. Серьги-"лунницы" с пропильным рисунком. Они будут овальные и "пунзельнутые" как средневековый щит. Рисунок в векторе отрисовал. Что нужно сначала делать, придать серьгам выпуклость или придавать объём пропильным элементам?
И ещё... Наверное как-то сохранять нужно . А то какой сбой, или скорее моя полоротость, и полтора дня возни- коту под хвост.
Тот кто пляшет и поет - тот поет и пляшет, тот кто пашет и кует - тот кует и пашет.
|
Offline |
|
Пользователь
Регистрация: 02.07.2015 Откуда: Рязань Сообщений: 1483 В друзьях у: 8 Голосов: 224 / 4 |
Добавлено: 17.03.2019 17:23:02
ремесленник,
Пошло дело! картинок бы еще, посты интересней смотрелись бы |
Offline |
|
Пользователь
Регистрация: 28.02.2006 Откуда: Волжский Сообщений: 4415 В друзьях у: 7 Голосов: 694 / 393 |
Добавлено: 17.03.2019 19:04:42
Ремесленник завтра днем позвони по ватцапу, объясню, а то здесь писал писал и нихрена не сохранилось, сайт глючит не по детски.
|
Offline |
|
Пользователь
Регистрация: 01.10.2010 Откуда: Предгорья Алтая Сообщений: 8629 В друзьях у: 21 Голосов: 806 / 34 |
Добавлено: 18.03.2019 14:22:39
Тот кто пляшет и поет - тот поет и пляшет, тот кто пашет и кует - тот кует и пашет.
|
||
Offline |
|
Пользователь
Регистрация: 01.10.2010 Откуда: Предгорья Алтая Сообщений: 8629 В друзьях у: 21 Голосов: 806 / 34 |
Добавлено: 18.03.2019 16:35:44

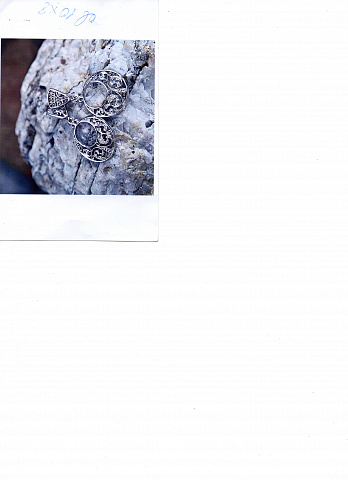

Вставил фотку, как сумел
Вот такие серьги заказала клиентка. Только нужно овальными сделать. По моему вкусу, так фигня -фигнёй. Пообещал красивши сделать.
Тот кто пляшет и поет - тот поет и пляшет, тот кто пашет и кует - тот кует и пашет.
|
