Развернуть ⇓

Такая резина , разноцветная, электрик, продавалась в сапфире . лет7-8 назад. Они говорили , что это , по сути желтая , просто разных цветов, но она была пожеще.

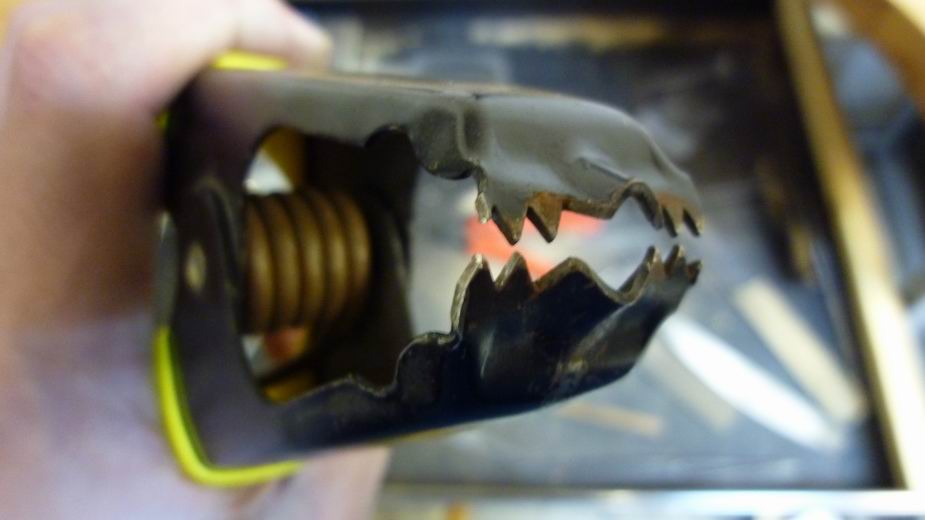

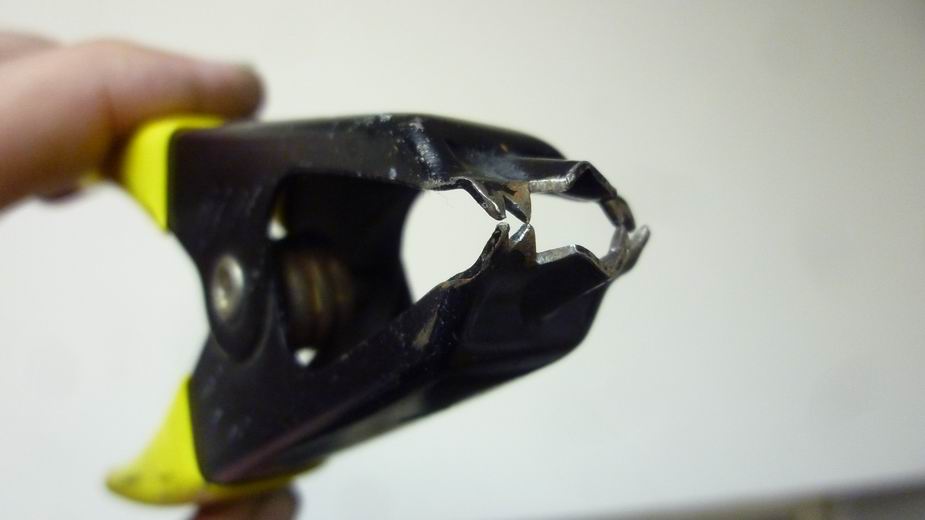

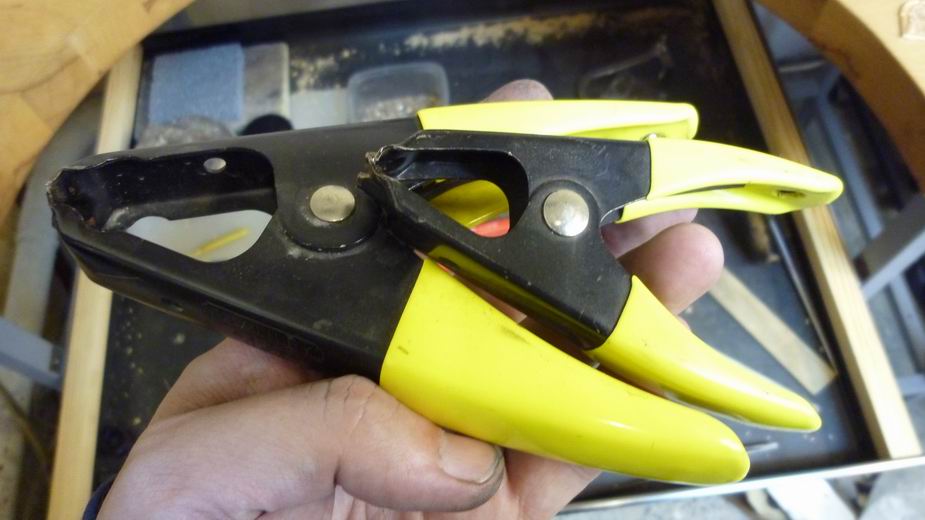

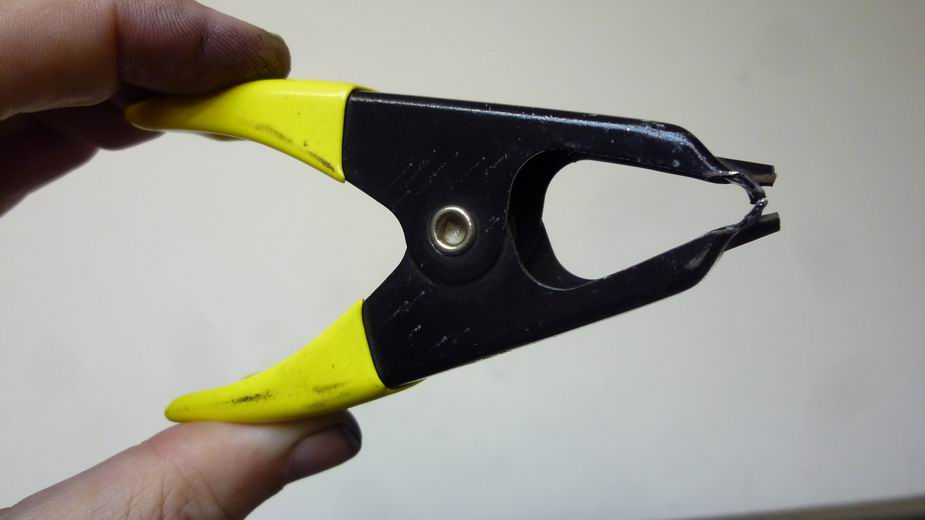

Прищепки достаточно мощные, как тугой эспандер. Они скорее перекусят резинку нежели отпустят ее.

Специально для резины или какие-то общего назначения, где покупали, если не секрет? Я тут купил самые мощные из представленных в максидоме, китайсика естественно и в общем слабые они очень, загнул кромки нарезал зубья как у ваших, но резинка сирано выскальзывает...

www.jportal.ru/forum/forum16/topic15252/?PAGEN_1=9
Вот есть фоты разрезов, а щипцы делал от автомобильного прикуривателя кабели с крокодилами, только надо жесткие выбирать а не жестянки,  и   соединяю их шнуром, с таким расчетом чтоб стопа на шнуре а крокодилы можно раздвигаьь коленями сидя на диванчике, удобство в том что ногами регулирую растяжение а обе руки свободны, если надо или не понятно, вечером сфотаю ,

Сергей Вальтман,
да. непонятно. фото бы не помешало

Крокодилы,  ссылку продублировал , там как раз первая и показывал как со шнуром и ногами)  резать удобней намного
http://www.jportal.ru/forum/forum16/topic15252/?PAGEN_1=9

там есть фото резинки с филигранями и виден такой.. зигзаг.. так вот если к нему шланг от вакуумника с фильтром !!! ессесно, то очень замечательно ажур,  с вакуумной протяжкой льется на обычном инжекторе .

Сергей,
а как сопрягаете резинку со шлангом от вакуумника?
И, вакуум педалью открываете или как?
Что сперва, вакуум или воск?

чота до педали так дело и не дошло)) на 7.49 видно   http://www.youtube.com/watch?v=ZkG0zJSLK0I
прямо чисто по колхозному, только надо приставил трубку, пальцем спереди проверил, тянет , не забито, не подсасывает с боков(ну мало ли)  и тогда не быстрым плавно поднес и надавил, задержку не надо делать, вязкость воздухха да еще и разряженного на пару порядков ниже воска, и воздух всяко быстрей покидает полость,  выпор ф 0.8-0.9 , толще нельзя иначе воск может дойти до выхода, а если модель здоровая то несколько тонких в одну точку на выходе, минус большие тонкие плоскости стягивает вакуум, а вот любой ажур на пятерочку))

в начале пробовал с оргстекла всякие там коробочки а потом остановился просто на шланге

Спасибо! А вакуумник просто с фильтром, без ресивера?

да без конечно, там разницы большой нет , у меня разные были и побольше и поменьше, почти одинаково, это если с рессивером , тогда пневмопедаль надо, опсссссс))) надо попробовать у меня от китайского пневмогравера есть)) пришпандырить а то не удобно даже такой колхоз показывать))

посмотрел фото. голова ! конечно удобно. а описываешь словами  , нифига не понятно. лучше фото делай

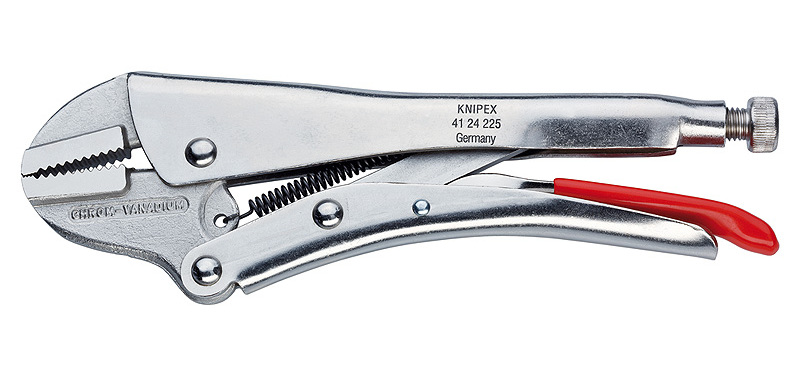

Я вот такими пользуясь. Называются щипцы зажимные. Длинной 170 мм.



Двое клещей, они довольно таки тяжёлые и под своим весом резинку как бы разваливают, раскрывают в процессе резке. И их можно на любую толщину отрегулировать. И держаться мёртво.

a я на крючке резal , в финагель электрод нержавейки 2 мммм изгибаешь затачиваешь крючком , и вперед .
рез такoze  ках i на  фотках , просто приспособа кото как удобнейи и кто ках прiвик

da  и съемные скальпели всегда перетачиваю по форме , с върху сужаю ( зигзаг так сподручней иispolnat ) и  с реwучей стороны туплю  часть ближе к пальцу чоб нераница .

Был в Стамбуле, на выставке. Посмотрел как турки режут прессформы и как у них все проливается.

Сергей у меня к Вам просьба. Глядя на фото на фоне видно разнообразие применяемых рези. Вы не могли-бы пояснить когда и какую используете // может в зависимости от сложности модели или какую босс купил ту и применяете ? Отдаёте-ли предпочтение какой либо из резин - типа Эконосил, ВЛТ, Рапида, Суперхитч ,Фуксия и т.д. или по принципу больше от усадки, твёрдости ? Почему вообще разнобразие применяемых резин вместо к примеру двух видов = усадочная типа Эконосила и с минимальной усадкой как например ВЛТ 0.1% ??? Интересен опыт и мнение.

tof71,

)))))) я счастливый человек , у меня нет ни подчиненных ни босса))) этого  в металлургии испил) там у меня и того и другого до изжоги))
ну по резинам. многообразие от временного промежутка , там и РТИ , и красный треугольник, желтая и оранжевая, силиконы касталдовские и каучуки.
Каучуки синтетические , ,,красный треугольник,, , желтая относительно ничего, прочная на разрыв и коэффициент удлиннения хорош , оранжевая  дрянь, режется тяжело и стареет быстро .
РТИ Екатеринбургская краснокоричневый синт каучук, хорошо режется , вобщем относительно не плохая резина и воск на ней гладко льется, но все они касталде уступают.
касталдовские каучуки , очень хорошо тянутся , в изготовлении резинок больше всего нравятся особенно желтая и розовая, они именно режутся хорошо - столько сколько нужно и не распарываются как силиконы, в них проще вырезать всякие спиральки и изготовить формы с глубокими надрезами и извлекать сложные модели с поднутрениями, и они мгновенно приобретают прежнюю форму после изгиба , модели из них по весу выходят тяжелей , так как резина эластичная и линейная усадка может и больше чем у ВЛТ , но отливки ..пожирней.. еще все воски к каучуку хорошо прилегают и поверхность ровная, очень хорошо выпускают воздух, минус нужно силиконить и боятся ультрафиолета , но все даже самые первые в хорошем состоянии.
Силиконы , ну желтая усадка большая (иногда хорошо) более мягкая , но липучая и пневмопрорези нужно тальковать иначе слипнется , хорошо преносит горячий воск , но сложную деталь с тонкими обрывающимися фрагментами , гораздо трудней извлечь чем из каучука , не боится ультрафиолета и вообще инертна.
красный силикон , лучше выпускает воздух меньше слипается , но не так тянется при резке и это иногда доставляет трудности, усадка поменьше чем у желтого силикона, вобщем хороша для всяких плоских не очень сложных и также требующих большого давления воска, восковка более гладкая чем после желтого и чуть лучше отстает, ходовая резина . Хорошо идет на прокладки на вакуумный стакан в литье, всякие остатки ))
ВЛТ резина , хорошая, хорошо тянется , не требует высоких температур , по этому можно и со всякой фигни форму сдернуть, иногда просят, минимальная усадка.
рапидо, похожа на влт, но по суше как то , что ли , и более чувствительна  к температуре, то может немного недопеченая быть а если чуть прозевать , то тоже качество падает, и мне кажется на разрыв (хоть и пишут что одинаково) уступает ВЛТ , ВЛТ ближе к желтому силикону .

Поэтому если подвести общую черту, то каучук хорош , если модель с золота или серебра  сложная,  но не для сильно высоких давлений, меньше пневмонадрезов и надрезов для извлечения , из насиликоненой можно вытащить очеь сложную модель. И хорошо и правильно разрезать. И хорошо извлекается из рамки , ни мылить не надо ни сыпать чего))

Силиконы , не реагируют с металлом (но не с окисями!!) и можно с любой медяшки снять , и пластиков(ВЛТ) хорошо  противостоят окислению и ультрафиолету ,   быстрей застывают восковки выше теплопроводность, удобно для массовки, легко делать формы разрывом с тальком а не резать, тоже время экономит, но намыливание мяня добивает))

сейчас в основном беру красный силикон  и ВЛТ  она заменяет желтый силикон по твердости , по этому нет смысла на желтую отвлекаться.
ну и немного каучуки , но сейчас все больше на силиконы налегаю)
так что достаточно двух , красного силикона и ВЛТ , каучуки на крайний случай, но бывает без них никак))

полный обзор резины. пиши в фирмы , пущай приплачивают
