Развернуть ⇓

389696    Бывал в Ростове Великом. Ходил по рынку мастеров (вроде так он называется, тот что возле кремля). Всякой финифти, и в филиграни и без, навалом. Но вот, если честно, таких стрёмненьких изделий не увидел даже. Очень много классической филиграни, именно ручками накрученной. Много и литья, совсем неплохого качества. Я ещё удивлялся, как они льют такую тонкую скань.  Выбор очень большой, и это надо иметь недюжий талант, чтобы продавать без проблемм, такого качества цацки.
 Ради бога, не обижайся, но мне твоя работа не нравится.

Чутка отчёта что результат получен Фотки не по порядку - возиться не охота с сортировкой - как видим ни чего не залипает и извлекается из резинки после того как модельки были приготовлены.

самое сложное в этих моделях этот чтоб каст в воске пролился без облоя и вообще проблема из-за того что каст из очень тонкой проволоки - резинки пришлось шинковать много и подбирать давление и температуру воска. На каждую резинку своё давление иначе облой или не пролив воска. На модельку где противовоположные касты пришлось запечь вторую резинку - пошинкованы они одинаково но в первой с усадкой 2% хватило чтоб каст не протёкал, в повторной безусадочной результат получен но пришлось использовать стубцину ( иначе облой)

ещё фотки

ещё посмотреть, резину использовал разную с целью чтоб коллега смог пощупать руками и понять какая резина что из себя представляет . Тут заморачиваться не буду а ему опишу какая резина по названиям.

чёт фотки не встают как обычно - бум дабовлять

качество восковок с учётом того что мне прислали

ещё восковки и на сегодня кВатит - устал на работе. Фоток конечно больше как для обучения но извините - их отправлю автору темы с описание - тут если выставить то получится написание диплома

твоя просьба выполнена , даже резинку на кольцо не стал резать из трёх частей а именно из двух как и просил.

tof71,

ремесленник,
Литье Костромское там это дело развито давно а вот к нам стало попадать не давно.Видать рынок золота в переизбытке .Суть не в стремности образца мой вопрос к мастерам заключался в другом.И человек откликнулся  на мою просьбу и помог.

Да, это заметно, если литейщик льет даже такое...........................................

tof71,
Отличная работа....    .
Вот он процесс-------------Из .ерьма конфетка.... ))))))))))))

Он не стебался и не обманул = сегодня получил от него благодарность материальную - итог довольны все и особенно форум.

tof71,
И тебе огромное спасибо.Ведь одно дело языком чесать а другое как ты сделал взял и курс обучения провел.И не только для меня но и для других .А То как за частую бывает спросишь а тебе в ответ иди покури где нибудь в сторонки братуха пока дядьки взрослые трут.Этот форум хорош и познавателен со вех сторон.

В продолжение темы.
По просьбе в личку.
Особенно без описаний подробных, думаю по фото будет все ясно.

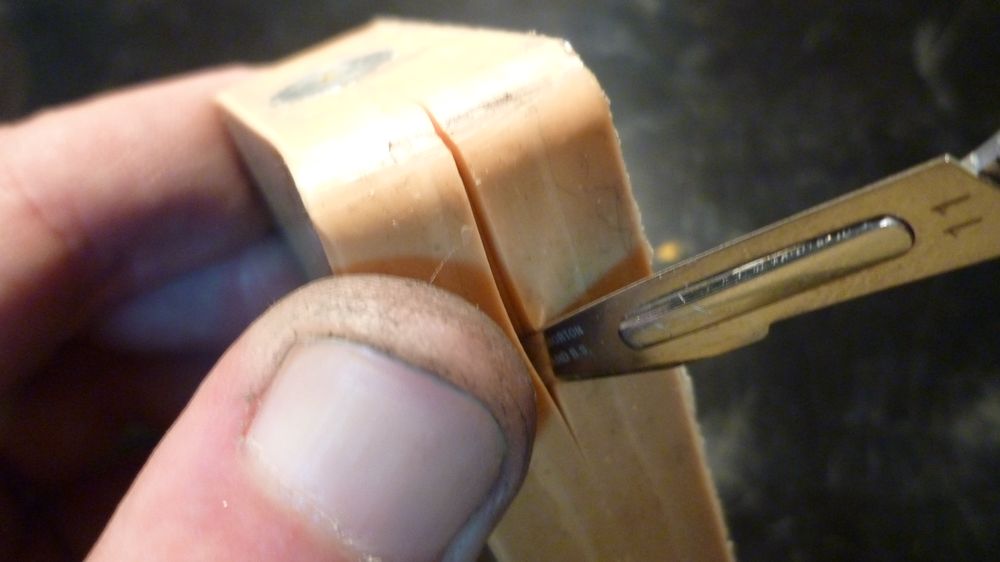

На фото силиконовая резина SRS, бежевая, твердая, почти как эконосилк только круче.

Каучуковую резину можно резать без прищепок, но эта марка резины твердая как кирпич, без прищепки ногти оторвутся.

Естественно если резать для себя любимого, то границу реза нужно выбирать с учетом того, что линию разъема нужно будет опиливать в металле, в идеале ее просто нет.

Никита, а круче то чем?Можно по порядку?Я просто к эконосилу привык)Срс мне вообще не нравится.Мягкая она...как сопля..конечно для некоторых моделей идеально, но я к эконосилу конкретно привык и его не променяю)

Покажите пожалуйста ваши прищепки, кто они, откуда? А то я своими не очень доволен...
