У меня проблема, не могу ни как додуматься (кроме как в ручную),
как декорировать поверхность??????
К примеру сделать фактуру шетины.....
Пробовал с помошью Orient on Surface... делал шетинку, а потом ее за точку юлозил, но приходится поворачивать ее каждый раз (в исходнике), так как на поверхности она во первых зеркалится а во вторых разворачивается не туда куда надо...(вот со сферой такой проблемы нет , куда не поверни все таже сфера )
Пробовал просто Interpolate on Surface а потом Ripe,.....
но Это приходится каждую ворсинку ручками-ручками ......
Может есть у кого совет мне в помошь.....
За рание спасибо....

Посмотри на такой вариант щетины.Сделал буквально за пять минут, красотой сильно не грузился.Делается достаточно просто, если понравится - с удовольствием расскажу.

Для вышепоказаной щетины, которую предполагается накладывать на какую-то поверхность (которая уже есть) делаем сначала заготовку,потом из заготовок собираем группку, которая примерно ложится на круг произвольного диаметра.Если использовать одну щетинку, рисунок в результате получится слишком "правильный".Диаметр круга лучше взять легко запоминающийся или записать при построении, центр я отметил точкой (хотя это не обязательно).Получаем вот такой блок:     и выделяем его, не трогая окружность и точку.

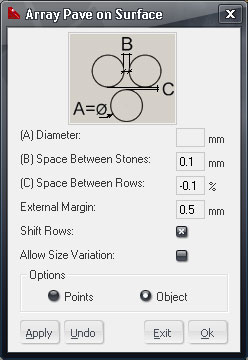

Потом в TechGems находим инструмент "Array Pave on Surface" ,жмём и получаем вот такое окно
В окошке (А) вводим диаметр нашей окружности, жмём "ОК" и следуем указаниям командной строки. С параметрами (В) и (С) я не экспериментировал, использовал те, что уже были заданы. Что получилось - вы уже видели.Это, конечно, просто принцип. Можно попробовать разные формы "щетины" и по разному их ещё и покрутить и попробовать позадавать разные параметры инструмента, может получится интересно (ИМО).
Удачи!

сделал все ручками.....
три заготовки и за точку по плоскости юлозил.......
вот что получилось.....


только потом замучился все ето в стл переводить........причем 1 огромный обьект весить гораздо-гораздо ментше, чем много маленьких......
к примеру в этом случае...шерсть весит 170 мб , а сама 5ти см-ая хрюша 4 мб......вот....
через Меджик пропускал только свинью, а потом импортировал в Рино и накладывал на стл шерсть(в идеальности шерсти т.к. уверен).....потом все заново в стл и вот выходной получился 174 мб.... вот так -то

Круто!

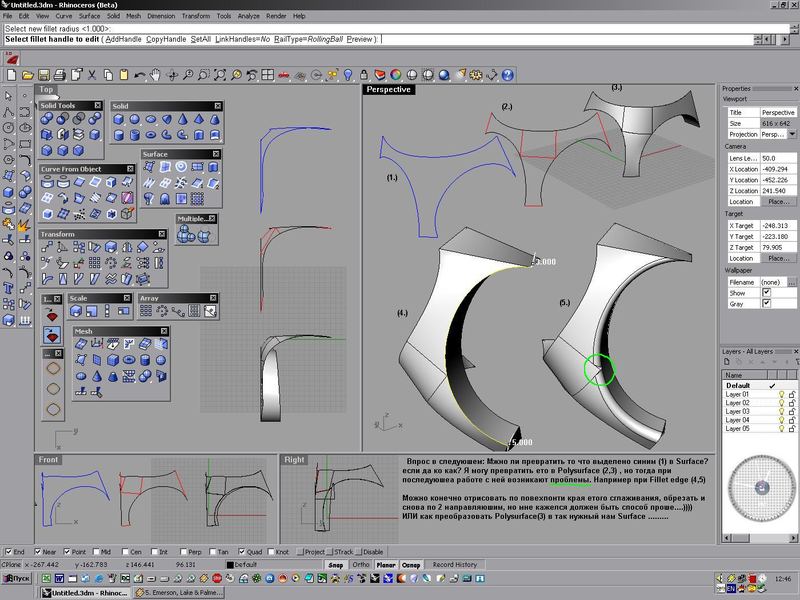

Я снова с вопросами......сморите картинку там понятнее чем просто писать........

это у тебя какой Рино 3ср5 или 4? у меня рабочая область не такая... а все понял сорри... по трею вычислил

1. выяснил я как рабботать с точками плоскостей, но токо это помойму срабатывает только с сурф. а как работать с полисурф.? (при F10, полик стыдится показывать точки)
2. как работает  MergeSrf (почему не все сурф. из полика обьединяются) и еше я заметил, что у слитых сурф исходный край (оставшиеся стороны) меняется, незаметно так, но этого хватает чтобы следуюший не слислся.....

Из полик сделать просто сурф оч просто Explode-ом, про простой способ пов-ти то лофт по двум линиям

ето-то понятно, а как построить сурф., когда направляющих ТРИ ?????
Я только знаю как по двум построить то что надо по трем, получается полисурф., потом MergeSrf и получается сурф. но при этом сдвигаются края плоскостей от первоночальных напрявляюших.......вот в чем проблема то.......))))))))))

из трёх тож просто - третью линию делишь пополам и половины джойнишь каждую со своей линией....или я опять чёт непонял ? ))

типо того......))))))
Выше в постах я картинку вставлял, вот на ней там показаны линии по которым надо сделать сурф...........

ГЫ-ГЫ.... я все понял........как всегда это оказалось проще некуда   .......Просто надо эти линии замкнуть по краям, обьединить(а можно е не обьединять) и Patch !!!!!!!

Всем добрый день!
Пытаюсь освоить Rhino. хочу построить ребристую поверхность с ОСТРЫМИ ребрами, для чего рисую зигзагообразную кривую, гоню ее по рельсам и получаю поверхность со СКРУГЛЕННЫМИ ребрами как у шифера. Видимо нужно где-то что-то подстроить в настройках, но где и что не знаю.   Может кто-нибудь подскажет?       Спасибо!

А делай так ...построил ребристую, дублируешь, отводишь на нужн расстояние и Loft
Можно так...построил ребристую, к End-у приконтачил перпендикулярный путь - рельса и двигай по одной рельсе ...

Кстати! Если ещё поставить точку выше или ниже предполагаемой плоскости сюрфа и при патче последней указать её, то сюрф построится по этой точке вершиной.

А если поставить две точки или даже 3 и последовательно, после линии (обязательно замкнутой) , указать эти точки то Surface пройдет по всем этим точкам...

Спасибо. Буду знать.

Всем спасибо за советы!
Но я предполагал, что если Rhino сама сглаживает ребра и грани, то должна где-то быть настройка степени сглаживания или полное ее отключение.  А если нужно построить поверхность с 1000 ю  ребрами
да по 3Д кривым сходящимся в одной точке?

На рисуночек бы посмотреть....

Ну допустим что-то вот такое
