Развернуть ⇓

николай73,
ну не знаю, может при случае съезжу, в прошлом году мне заваривали трубу на глушаке,
но по моему сейчас все "продвинутые".

Не надо скромничать. Отрывать надо сразу от Боингов, а лучше от Шатлов. Это ж не для какой нибудь фигни,
это ж для пайки цапочек и колечек .

Взяв на заметку опыт Дмитрия из Ванкувера, отвечать на вопросы в ЛС в теме )) решил поставить точку в вопросе воск-кислота.
Не знаю зачем мне расчет с химическими формулами сколько тепла выделится при реакции кислоты и металла? Утверждение что восковые волоски расплавятся, можно оставить при себе

У меня по школьной химии твердая тройка,  вообще вопрос решался в школе "химичкой" по совместительству завучем.. двойку или тройку за год мне влепить ?

Я ей дал дневник со страничкой пропитанной азотной кислотой, когда она писала обращение к родителям по поводу моей успеваемости... синий цвет шариковой ручки стал превращаться в зеленый цвет.... она задумалась, спросила чем я могу еще ее удивить из "практической химии за 6й класс"... Я Рассказал ей про магний, активированный уголь и марганец, про аммиак и йод, про глицерин и марганец и тд... В общем у меня была вечная тройка, благодаря микро-взрывам, дымовухам и тд .....

Опять же коротко.
Где взять магний я не знаю, я просто его беру с полки
Можно узнать какая у него стоимость.

Магний нравится тем, что он легко обрабатывается, сверлится как в масло.. острым инструментом и на высоких оборотах. Сравнить можно с сыпучим пластиком каким-нибудь для ЧПУ.

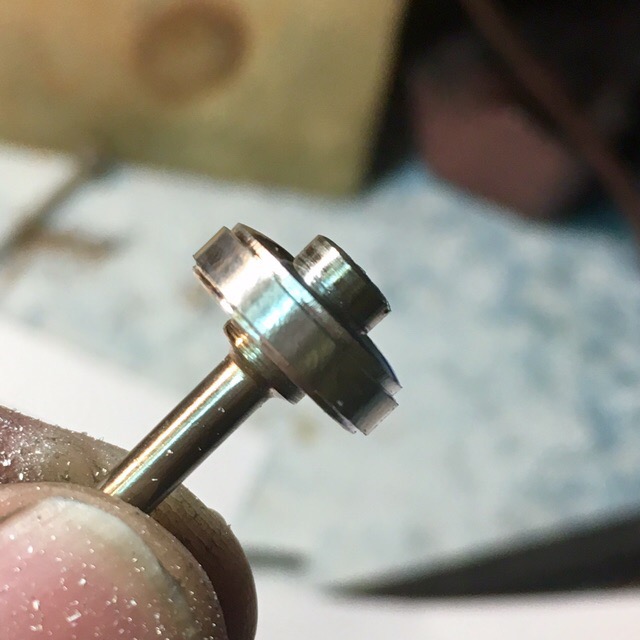

Взял кусочек магния, отпилил лобзиком, привинтил на дискодержатель.
Если бормашина зверь, то двумя бормашинками можно выточить болванку зя пять минут

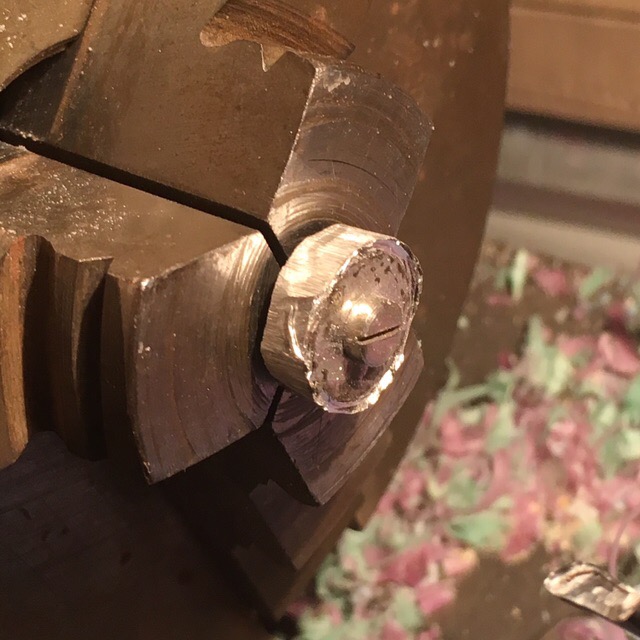

Но можно за три минуты на токарном.










Магний можно точить по принципу деревяшек на деревообрабатывающих станках.

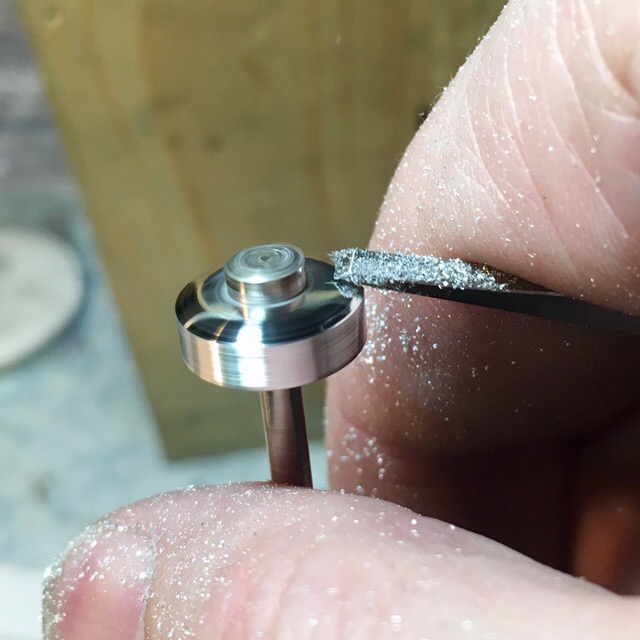

Канавки выточены штихелем, просто скоблил как шабером.

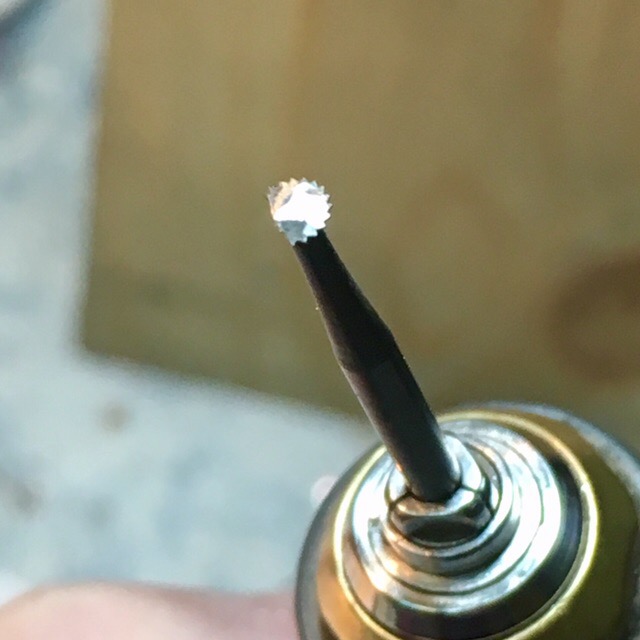

Борик для проточки волосков решил сделать и поломанного подрезного.
Кстати точил вот этими дисками

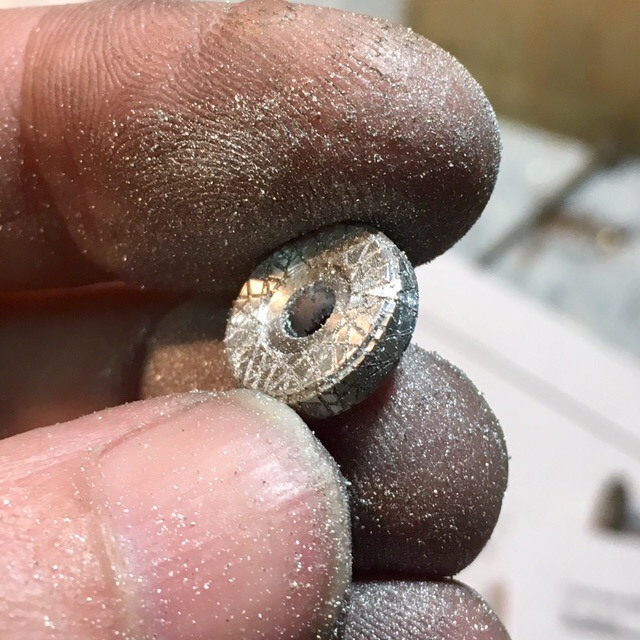

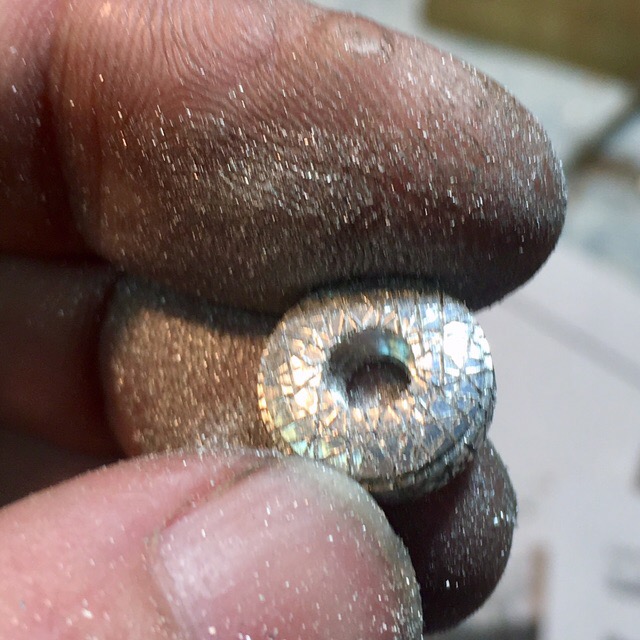

Просто от балды хаотично...

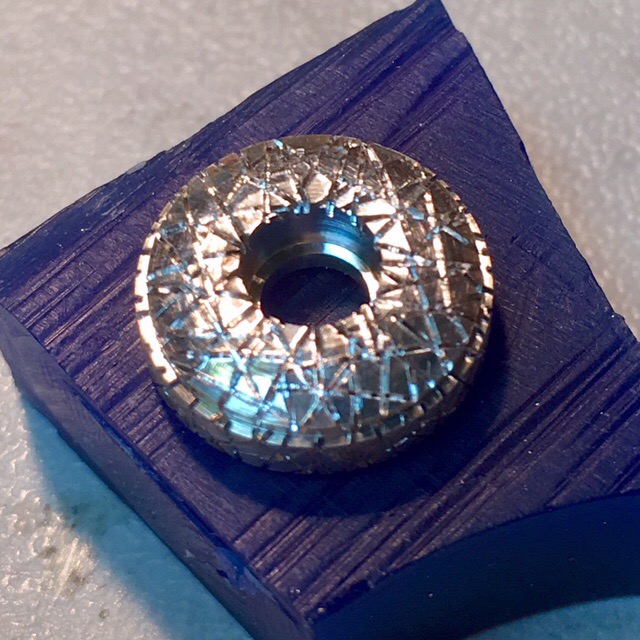

В центре типа каста под глухую закрепку, кулон наверное задумывался





Ширина бороздок 0.16 мм
Опять же самый легкоплавкий из модельных восков, синий феррис.

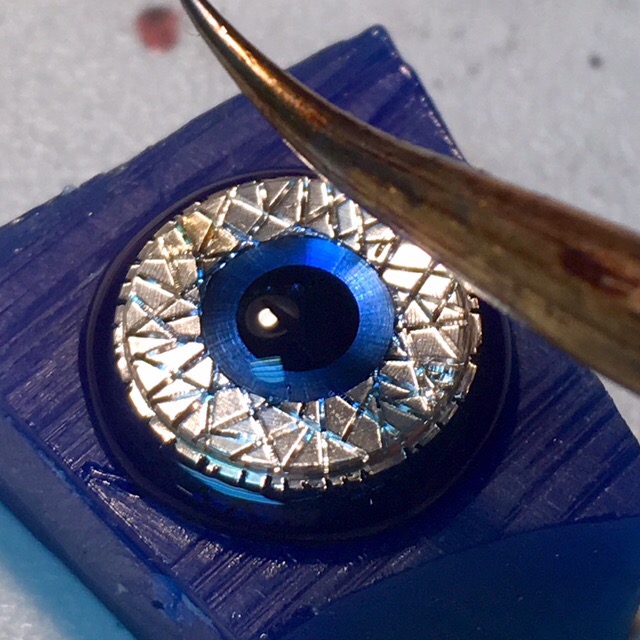

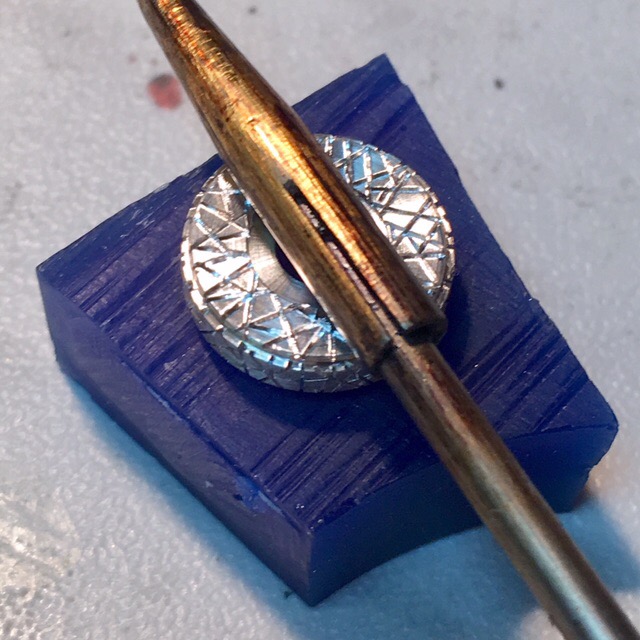

Без фанатизма, горячим шпателем, плавно... чтобы не было пузырей.





Тогда воск обволакивает металл, и ни единого пузыря не будет, если заливать, то все должно быть прогрето, это для массивных моделей, где термошпателя не хватает.





Ну чуток горелкой для красоты.





Потом можно минут 10 на кофе пусть остывает.
Ну и как обтачивать быстро модельный воск, думаю этот вопрос освещать не нужно?

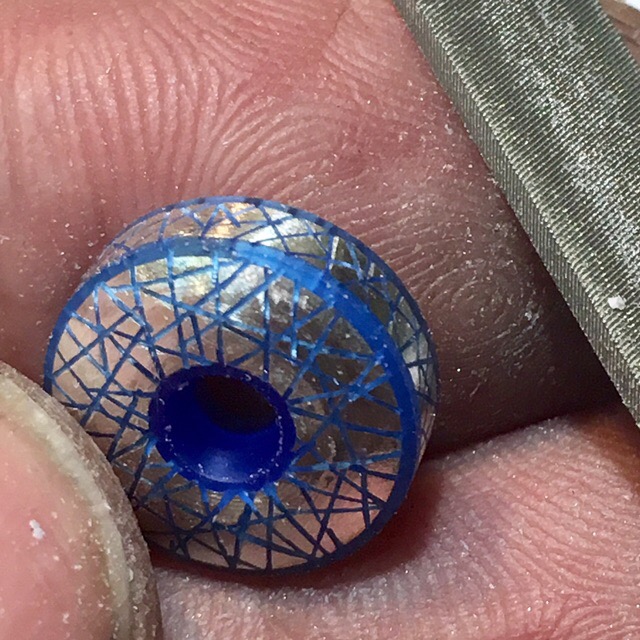

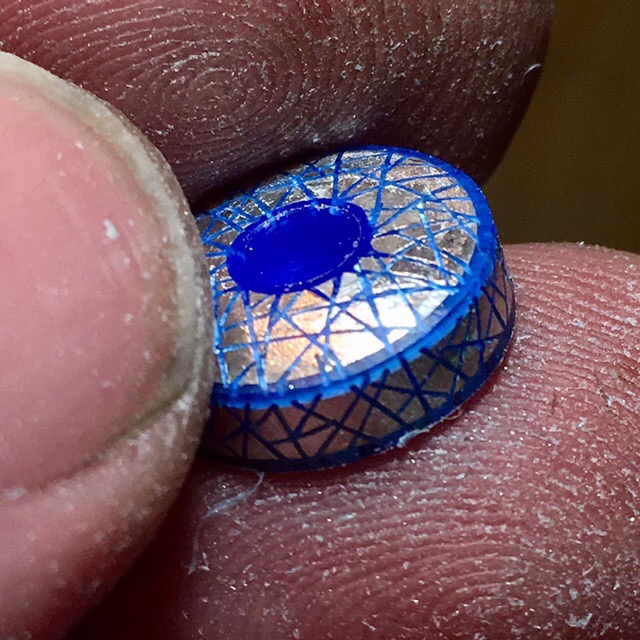

Для финиша мелким надфилем или шкуркой, кому как удобнее.

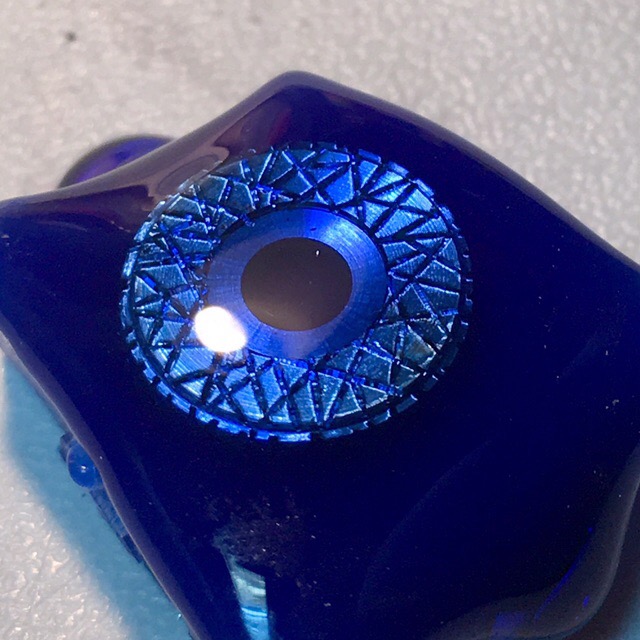

Ну и собственно и все, можно считать что восковка готова, на этом этапе можно заметить если есть где пузырьки или облой ( он собака прозрачный ) пузырьки можно залечить. Я один оставил.

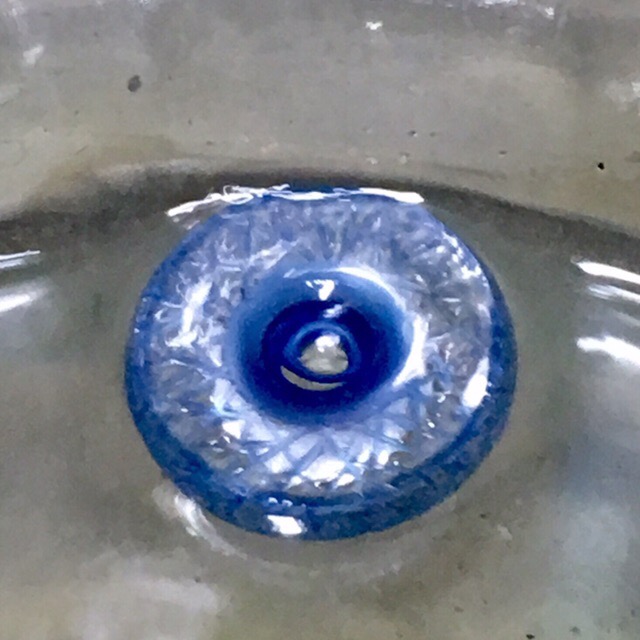

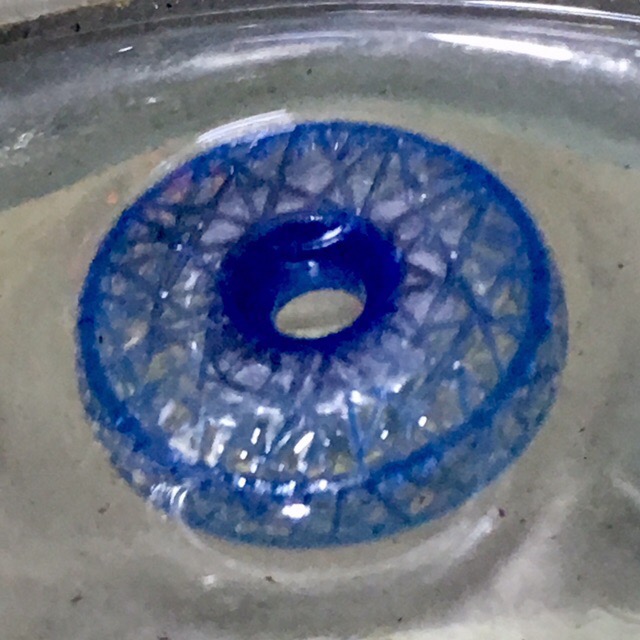

Солянка, не свежая...

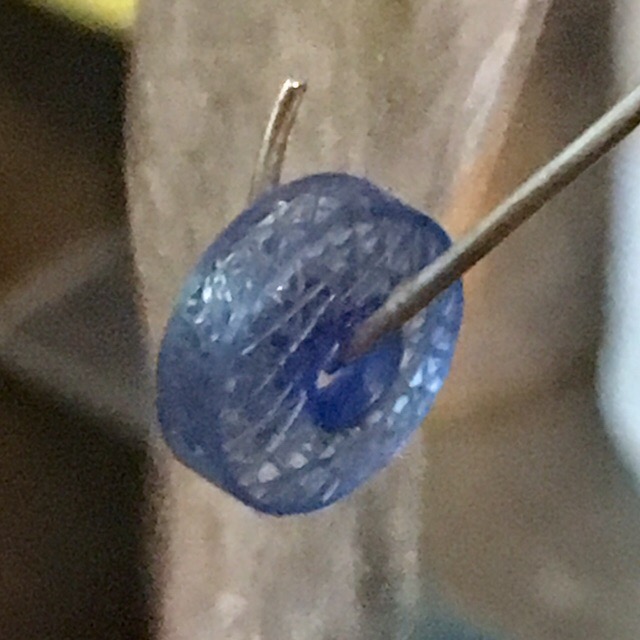

Три минуты пока прошло...

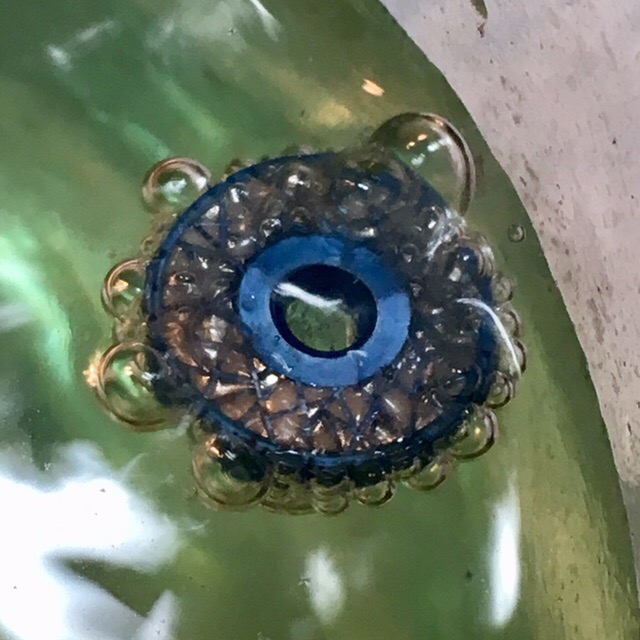

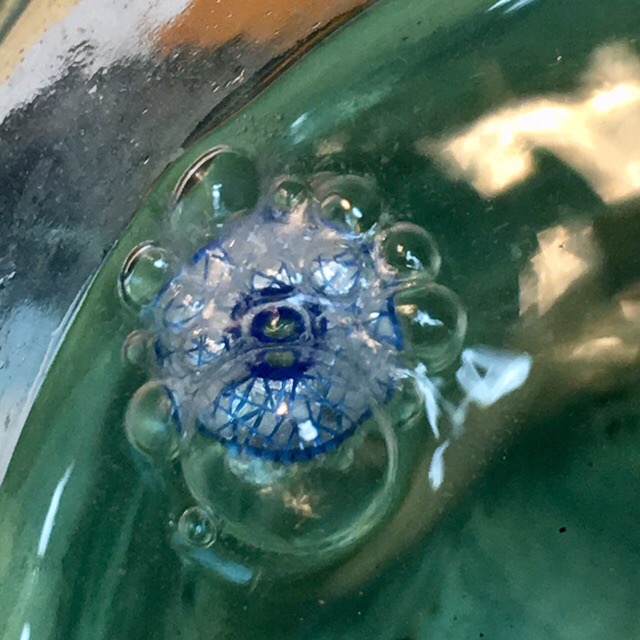

Вот как эта шипучка выглядит. (надеюсь видео вставится)

https://www.youtube.com/watch?v=j4k-X_iy2lk

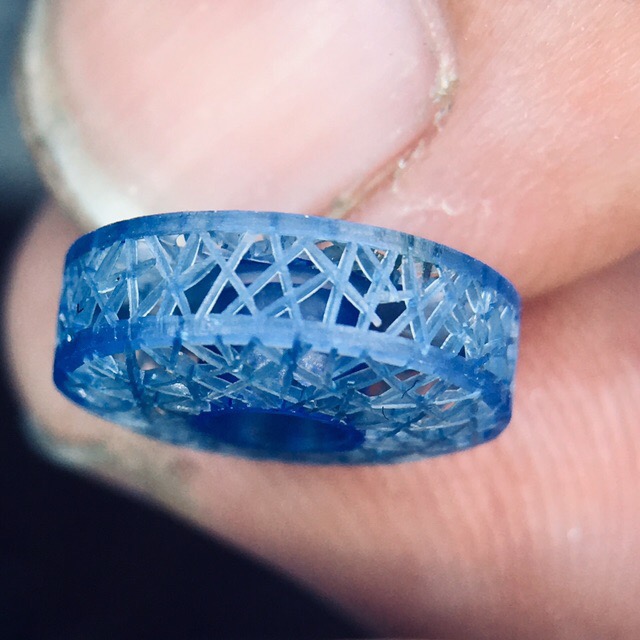

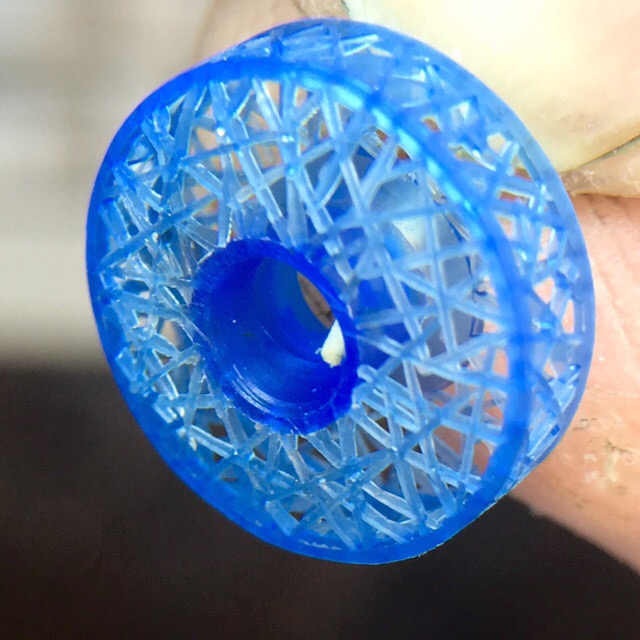

Десять минут, диаметр шайбы  11 мм, толщина 3 мм.

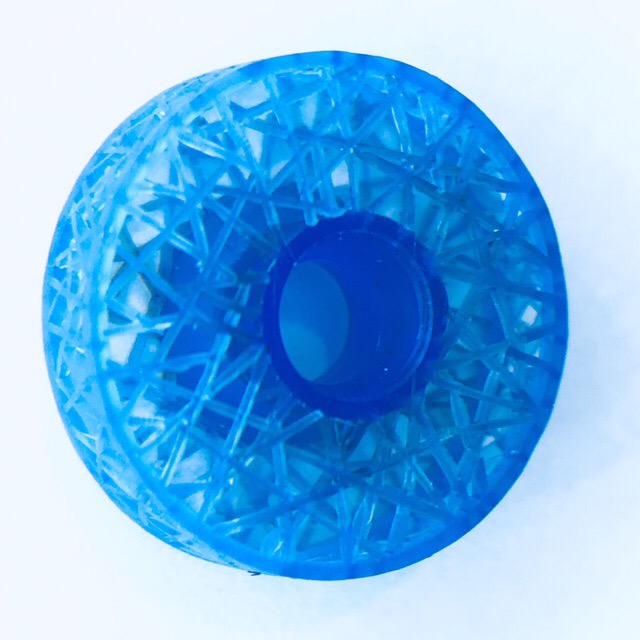

Можно промыть.

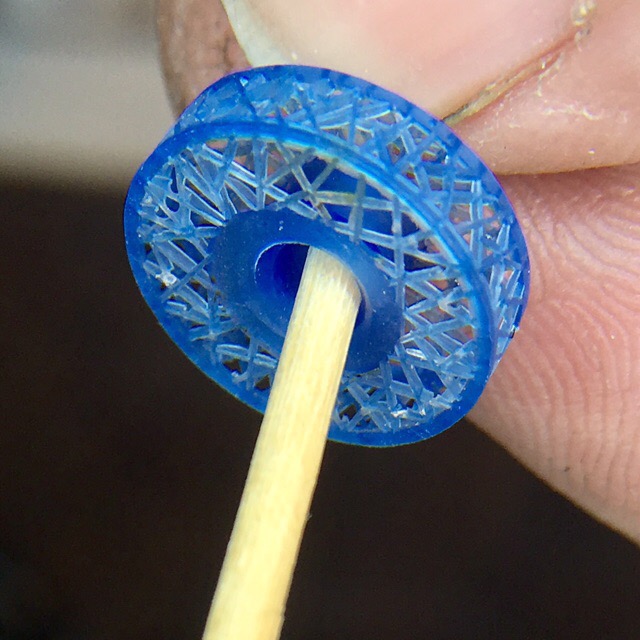

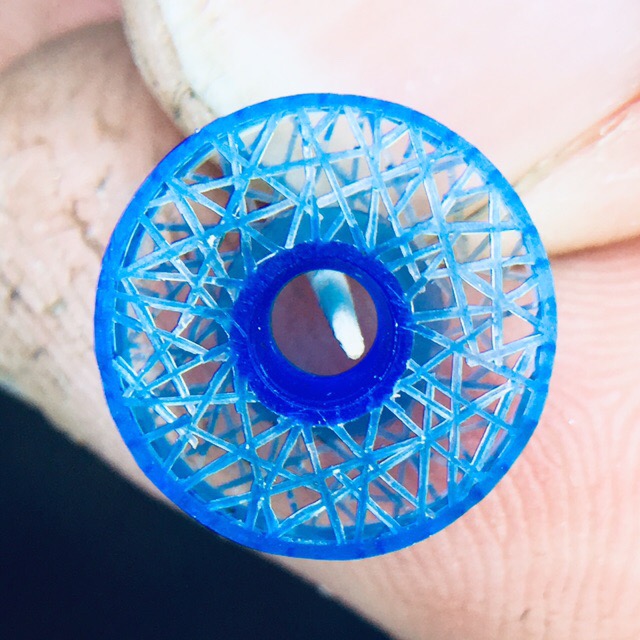

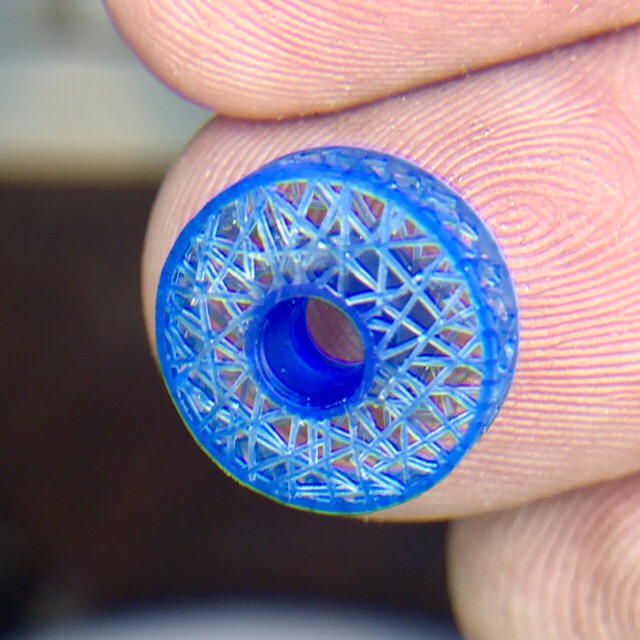

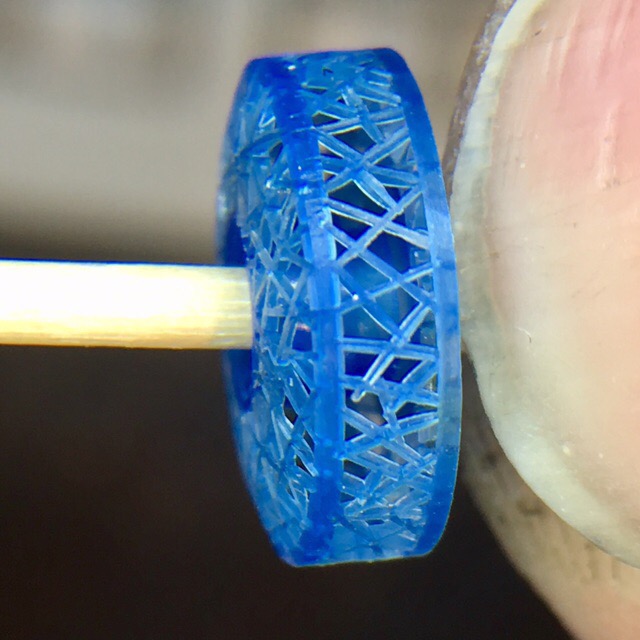

Чисто чтобы не выронить, на зубочистке

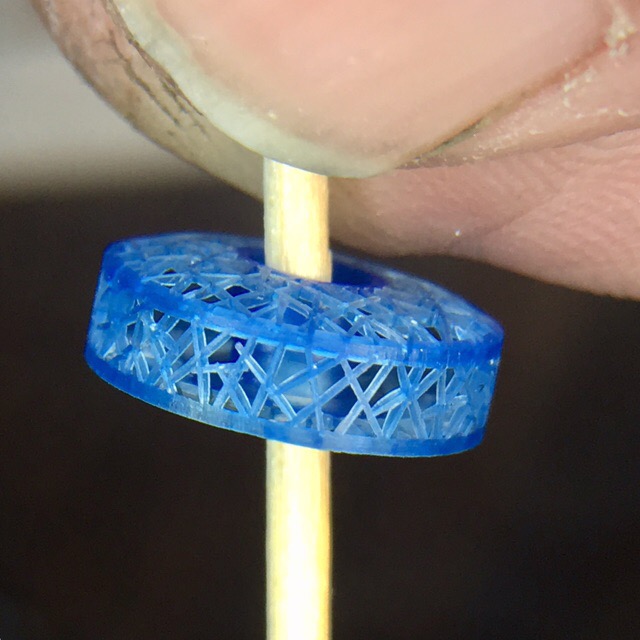

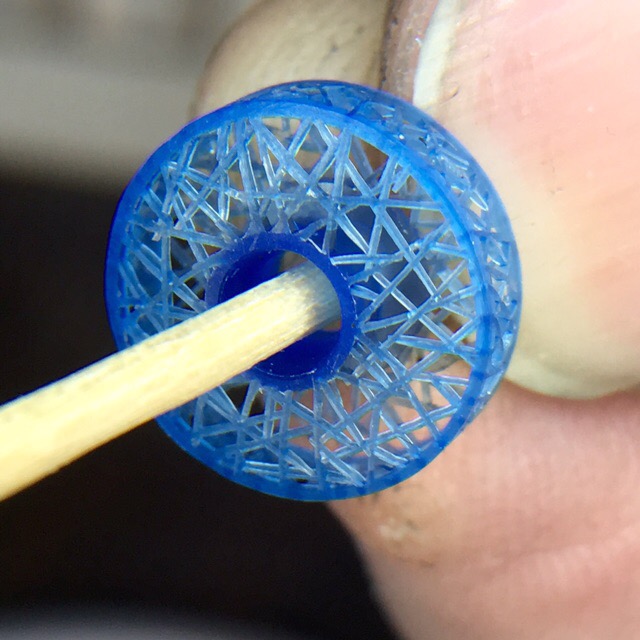

Места есть где нитки как бы обрываются, это не допиленные до торца.
Вот тут облой оставил, его можно в воске сковырнуть, а можно потом отливку ширкануть.

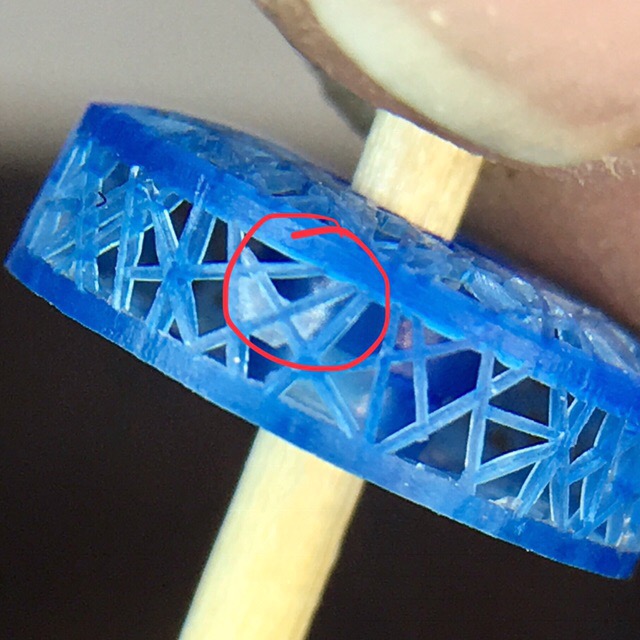

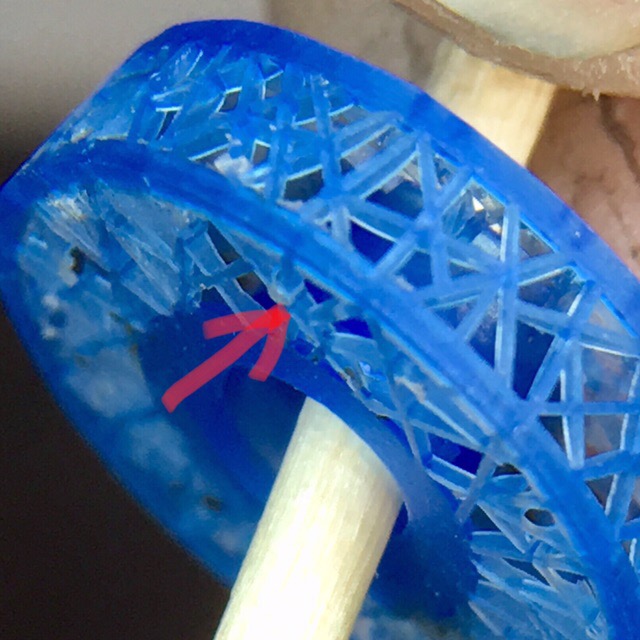

А тут пузырик незалеченный





С кольцом 18-19 мм возни меньше как бы, просто крупнее размер держать сподручнее














Ниче не плавится во время химической реакции , так можно болванку с куриное яйцо вытравить без проблем.

В общем вот такое  "открытие" описанное мною на этом форуме с десяток лет назад, и даже пара человек выкладывала результаты труда, площадки с разделкой под мелочь на мужские печатки .

А так для идей к воплощению картинки... можно и носибельные вещи делать, если фантазия и руки дружат с головой, а не с жопой ))












Это хоть и 3D , с толстенными полосками, и офигенно шероховатой структурой, руками можно делать достаточно интересные изделия, ну не массовку конечно.

Сварка, лазер.







Изначально ветки торчали, потом соединил и оплавил кончики, за клиентов цеплялись

Вот даже такой вариант будет проблемно развернуть.
На такую восковку уйдет 1.5-2.0 часа при навыке

Без всяких 3D

Майя, майя ...  магний блин! И руки!

Забыл добавить, Базл кажется упоминал про травление с лаком.
Да, можно болванку красиво разрисовать кистлотостойким лаком, и предварительно подобрав концентрацию кислоты и время, можно вытравить канавки на нужную глубину, они от концентрации кислоты или плоские буду, или закругленные к центру.
Ну а потом воск... надфиль, кислота и вуаля.
Вот такое можно легко сварганить, с закругленными орнаментами.

Никита,
ну такое можно сразу в железе...обручалку

все пошли скупать магний))))) у меня цинка много...думаю пойдет..в край меди добавлю чуток , для жесткости......

можно болван делать из сахара а в некоторых случаях из формухи и кисточкой малевать......

Сергей Вальтман,
Да конечно, тут я не для повседневки технологию описал, так иногда побаловаться для витрины

Но на таком кольце например, можно крупными пирамидами таких кристаллов набить, как друза-щетка кварцевая будет выглядеть.


Это я кольцо так к примеру, что с буртиками проблема будет, отрывать метсами будет.

Сергей Вальтман,
Кожу ската можно так имитировать   ) от живой не отличить.
Я как-то заливал в ласил-Т кольцо со вставкой кожи этой   )) запарился отдирать.
К рапиде тоже поприлипало все, да и не спеклась она местами.

По этой технологии шариков засверлил внутри обоймы магниевой , муторно по сравнению с хаотичной структурой... но эффектно вышло


Вот кстати "легкотня"  и выточить не муторно, и в дело пустить, девченки модные стопудово купят
Канавки заполировать же можно, а потом на выставке ходить и троллить 3D шников .

Пусть думают на чем выращено ?

Вот еще, для экспериментов.
В развертке ветки нарезать, свернуть... травануть.
Можно в 3D , но еже ли нет его ...  тут рельеф сложнее.. тут до готовой восковки 3 часа уйдет

Никита,
Можно сказать, бренд готовый.

Ancle Fedor,
Сам наверно и не ходил так, просто пошел в юв. магаз и купил готовый комплект?

Никита, Тебе с этой технологией, надо в отдельную тему. Здесь потеряется.
Очень, очень интересно.

Никита,
Слов нет, от восторга, на уме только восторженно-матерные, но трубочист уже меня за них банил... так что помолчу!!!!!!!!!!!!

может китайский подойдет?

https://ru.aliexpress.com/item/99-99-Magnesium-Metal-Rod-Mg-18mm-x-100mm-High-Purity-High-Quality-Y122/32826533541.html?spm=a2g0v.10010108.1000014.1.77b93684PkzTJE&pvid=13718e2e-1b9a-4821-8b6e-ad4dee696e63&gps-id=pcDetailBottomMoreOtherSeller&scm=1007.13338.112281.000000000000000&scm-url=1007.13338.112281.000000000000000&scm_id=1007.13338.112281.000000000000000

Никита,
Спасибо Вам большое!!! - вот это многим я думаю пригодится !...

Вот как все просто - придумываешь предмет, а потом выбираешь (или изобретаешь) под него технологию.

Технология без мысли - ничто.
Никита,браво!
