Развернуть ⇓

Доброго времени суток, уважаемые форумчане!

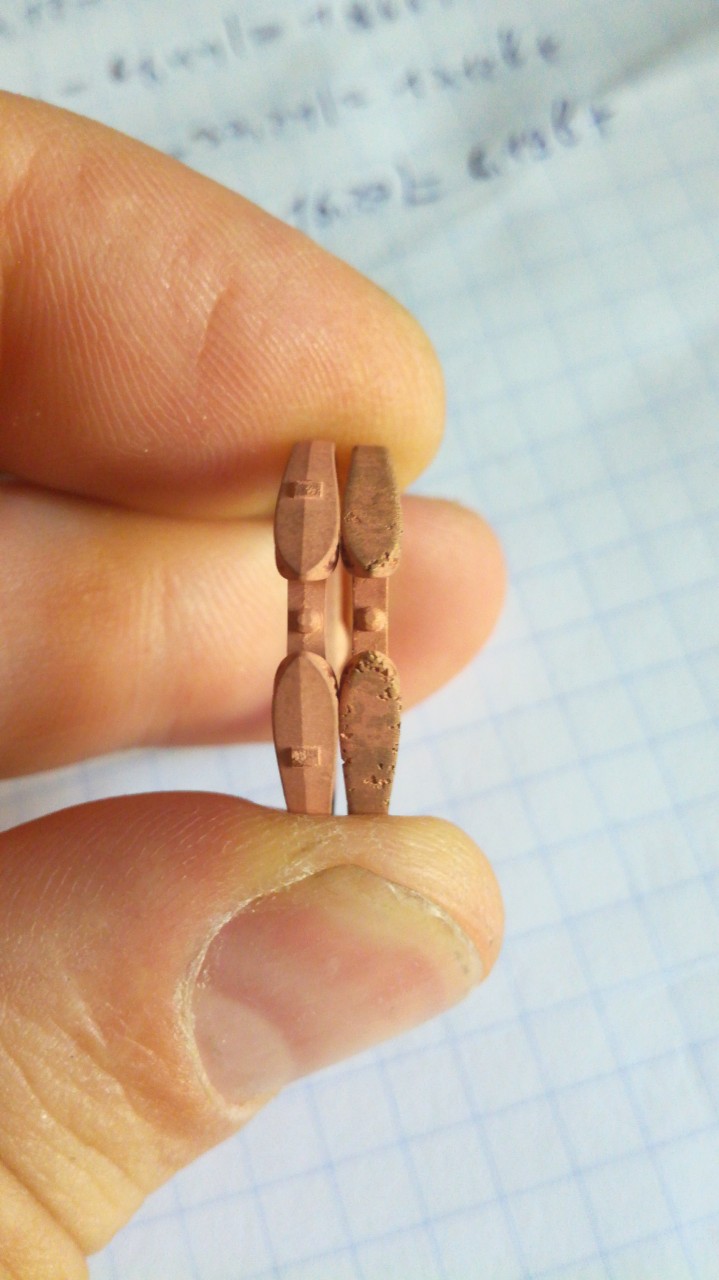

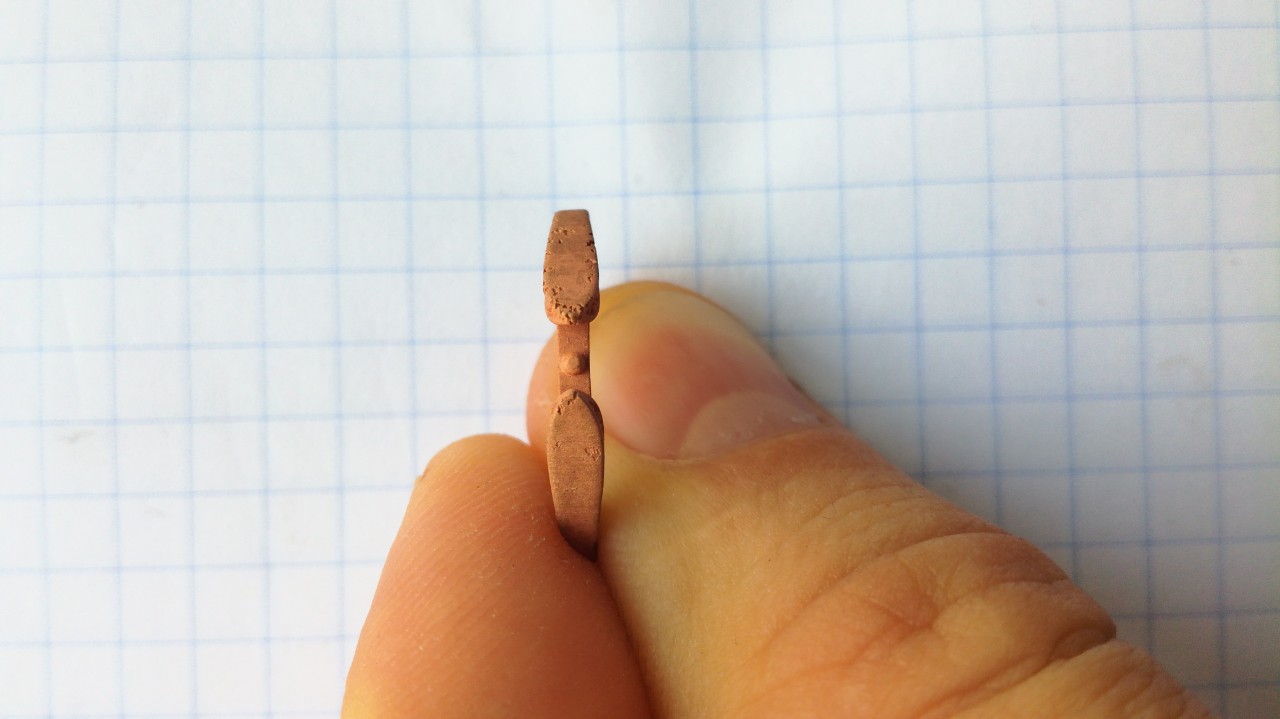

Есть проблема. Печатаю восковки на Solidscape и отдаю на литье в разные литейные мастерские.
На выходе получаю результат, мягко говоря, неудовлетворительный. Есть у кого-нибудь понимание происходящего? Спасибо.

Понимание простое, найти нормального литейщика.

Slavinsky,
Режим прокаливания опоки неправильный.

Нормальные литейщики, соблюдающие правильный режим прокаливания, тоже разводят руками в недоумении.

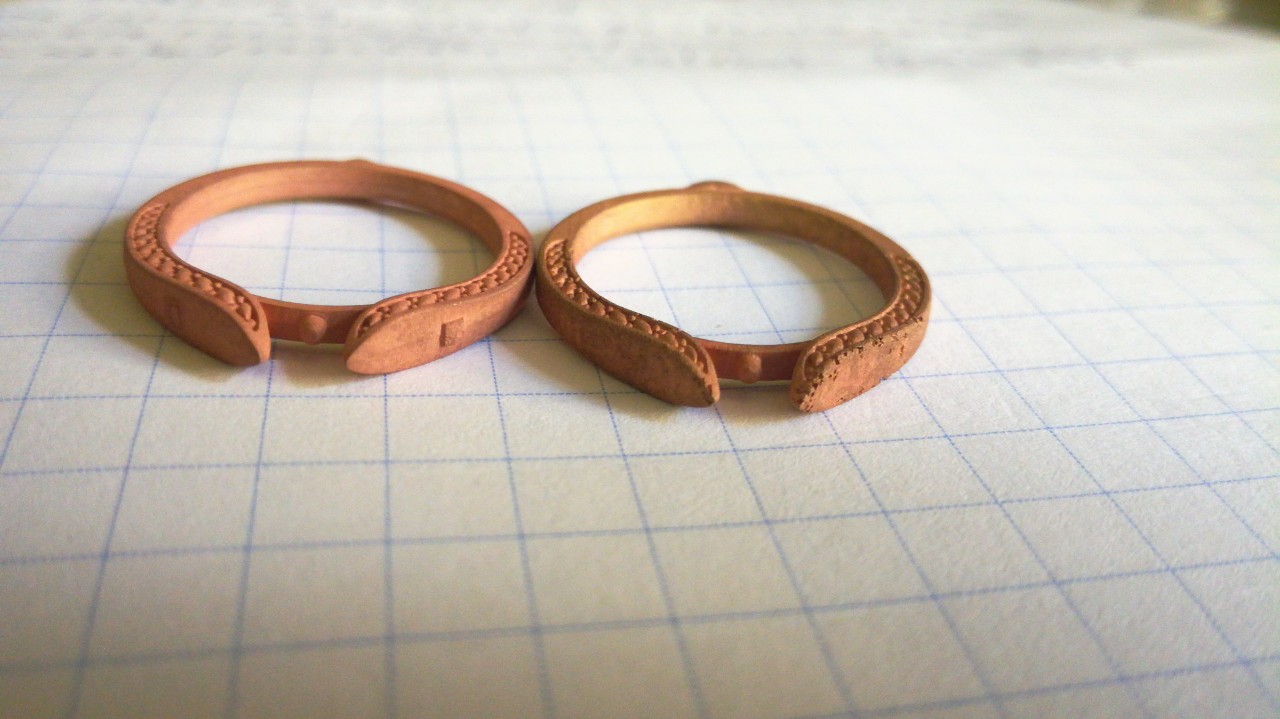

Не может тут происходить неправильная реакция формомассы с воском? Рядом на фото восковка вырезанная на ЧПУ. Отлита идеально.

Slavinsky,
Если происходит неправильная реакция воска и формомассы, значит режим прокаливания опок неправильный. Восковка вырезанная на чпу и отлитая идеально, отлита в одной опоке с восковкой , выращенной на принтере?

Вячеслав С.,
Нет, в разных опоках и в разное время. Но литейщик один.

Ну тут и гадать не надо, во первых качество поверхности на ЧПУ всегда будет гораздо лучше чем на принтере, и выжигаться тоже будет всегда лучше, так как режимы прокалки такие же как и восковки из под инжектора. А в восках принтеров чего только не намешано.

На сколько мне не изменяет мой склероз, полимер выгорает при более высокой температуре чем воск. Там не 730 надо, а за 800, может даже с копейками. Следовательно и ФМ другая нужна и режимы другие. Курите форум, тут где-то была тема.

Вот . Результат разный, значит и режимы прокалки должны быть разными.
Янис,
Режим прокалки может быть и не совсем такой, как после инжектора. Тебе надо почитать или покурить форум, или найти хорошего литейщика. В общем, надо ещё поучиться, набраться ума-разума.


 , Dagmen,
Таки да. Температуру прокалки возможно сделать выше, фм не обязательно другая. Поэкспериментировать.

Вячеслав С.,
Сперва посмотри в галерее отливки, а потом попытайся что то сказать, лилось на тех же режимах что и восковки из под инжектора.

Dagmen,
в данном случае, вытапливается не полимер, а воск Solidscape.

Видел. Литьё как литьё, где то косячное. Что говорит о том, что режимы не мешало бы и корректировать. А вот отливка карабинов из двух половинок это ... нечто.

Сразу видно что отстал от жизни, собирается на раз с помошью ПАка, и не надо ничего разгибать чтобы втиснуть туда собачку с пружиной. Хоть впору ехать в Белоруссию чтобы хоть немного научить современному.

Slavinsky,
Наверное воск не тот... Пробовал разные обжигать, не очень они.. Те что из под фрезер, те отлично, а печатные не очень, есть включения, по этому пошёл по другому пути, печатали из твёрдого под резинку... Но они тоже нуждаются в доработке и обработке поверхности, потому, что резина в глубоких частях не до конца вулканихируется из за выделение уф полимера, спрей для этого не особо помогает, в итоге ст авлю в уф камеру для ногтей, потом в кружку насыпаю соды пищевой, кидаю модельки и заливаю кипятком, разгасится, потом помешаю их там, промою и резиню, после соды пофиг, хоть в влт хоть в рапидо... Отстаёт нормально... И Лью потом с обычного литьевого воска...

Сергей Вальтман,
Спасибо, но у меня воск Solidscape.

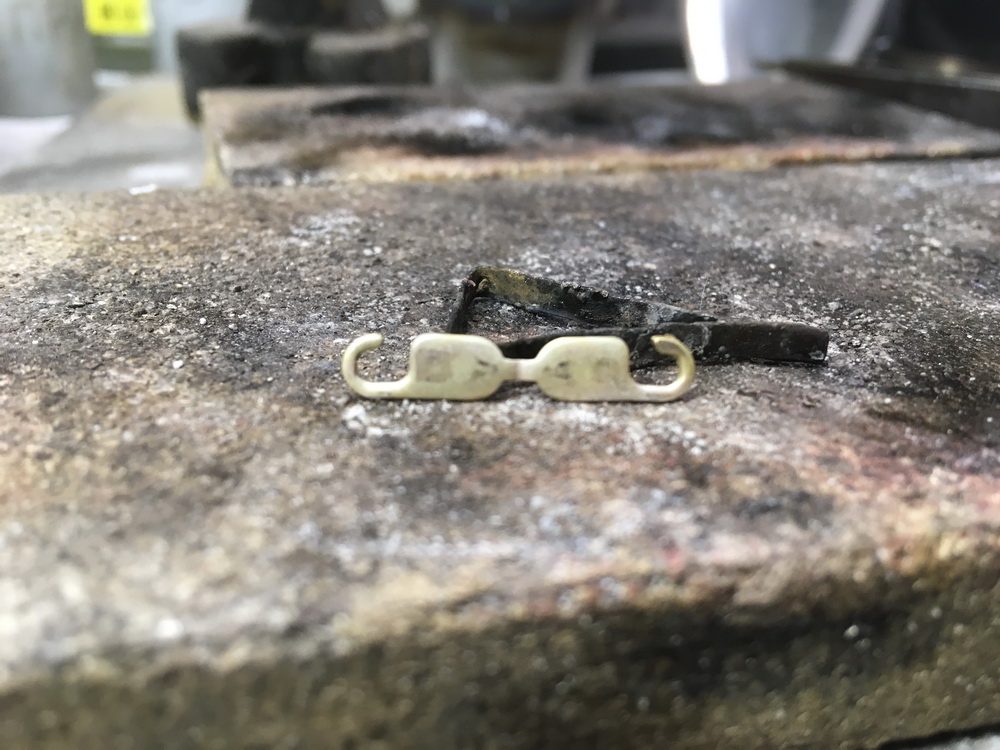

Хоть паком хоть шмаком собирать так литые замки это извращение. Закажи себе вырубку чбы получалась вот такая деталь

из проката получше будет, чем твоё литьё. Шлёп и собрал.
Или вот мой заказ http://www.jportal.ru/forum/forum44/topic22246/?PAGEN_1=4
Мясистые карабины целиком. Сделай мастер модель и отливай.В общем, учись, студент.

Доброго времени суток!
Помогите подалуйста советом:
Дефеты на фото.
Металл золото желтое(58.5Au, 18.75Ag, 22.75 Cy)
Лью на ваккумной литейке, плавлю бензом.
После литья отливка черносерая, ближе к черному.
ФМ goldstar xl
Цикл прокалки 150-1час, 260-2часа, 730-4часа и после до 600 опускаю и лью.

И еще добавлю:
Внешних трещин не замечено.
На 730 градусах на первом часе прокалке был цвет в печи скорей малиново-красный, на 4 более яркий- то ли термопара врет, то ли просто прогрелась, не знаю.

и еще, воск был модельный.
фото прикреплю сюда, не правильно сделал в первом посте фото.

Ne_folga,
По всей видимости у вас сплав неподходящий или режим плавки и литья никудышный.
Возможен перегрев сплава при пайке.
