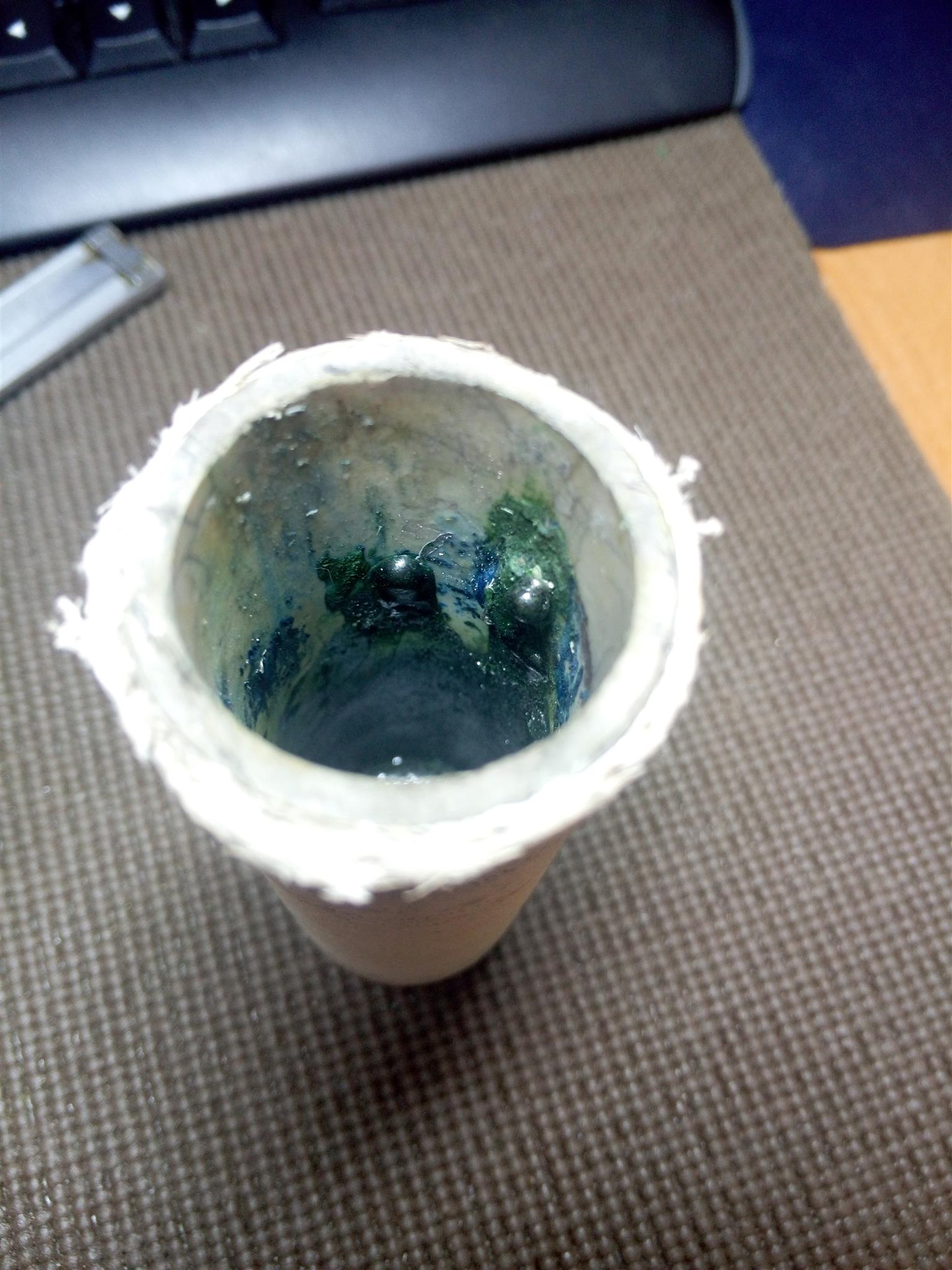

Всем привет..сначала не в ту тему запостил свой вопрос.. Имеем такой брак в литье..поменяли уже наверное все..фм в основном ск20,но пробовали и другую..на ск20 последнее время стали замечать косяки при замешивании в миксере(ниже на фото,к миксеру магнит приклеили скотчем)..может фм бракованная?интересует ваше мнение..литье на индутерм 650 и на 600,дефекты одинаковые..
Yacore, если вообще не лить, то не будет литья никакого. То есть вы создали еще одно совершенно бессмысленное сообщение. Из ваших бессмыслиц мне особенно понравилось: "Серебро с лигатурой, латунь покупалась отливалась три раза". Интересно, вы сами льете или просто транслируете своими словами жалобы литейщика?
Понятно, что вы хотите сказать что надо вернуться к параметрам первой отливки.
Я хотел выяснить от чего дефекты, понять так сказать, а не просто - нет проблем, ну и хорошо - может кто то еще столкнется с подобной проблемой.
А так выходит весь дискус свелся к тому, что я фиговый литейщик, лей как в первый раз и все будет хорошо. Спасибо что носом потыкали, что как во второй и третий раз лить не надо.
Да подробностей элементарных хотят увидеть "люди с бОльшим опытом" от тебя. С циклом прокалки посмотрели. На нем были годные отливки. Смотрим дальше- а дальше пусто. Что за серебро? что за лигатура? что за латунь? что за "новая плавилка"? какой тигель? как льёшь? способ литья? дальше продолжить? если тут секреты- садись за стол и пиши.
Почитал немного "Справочник по дефектам литья", вероятней всего причина загрязнение оксидами меди, цинка. Рекомендуют поднять температуру плавления металла, плавить в чистом тигле в защитной среде.
Yacore, вы только что у всех на глазах проигнорировали сообщение #86. То есть вы такой литейщик, который считает перечисленные там подробности литья несущественными. То есть это хорошо, что вы литейщик, а не врач, к примеру.
Это пока единственная дельная вещь которую хочу применить к моему литью. Попробую, а там посмотрим.
Серебро банковское, лигатура хз как называется, для серебра в магазине продали, латунь для литья, тоже хз как называться. Я думаю такая информация не сильно, поможет. Про метал меня не спрашивали, я просто сразу решил дать информацию.
Скорей всего тигль загажен у меня, поэтому такое выходит.

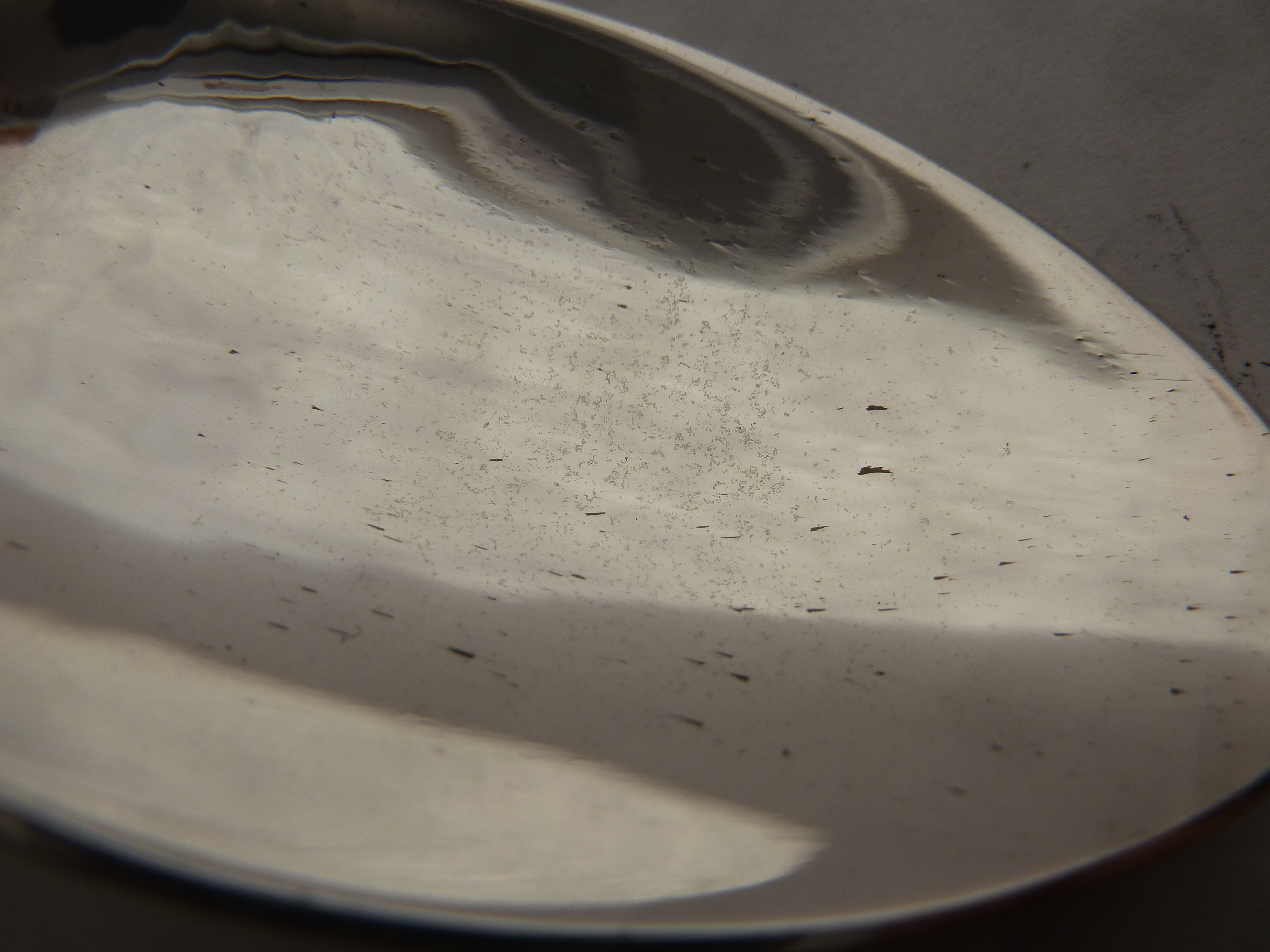

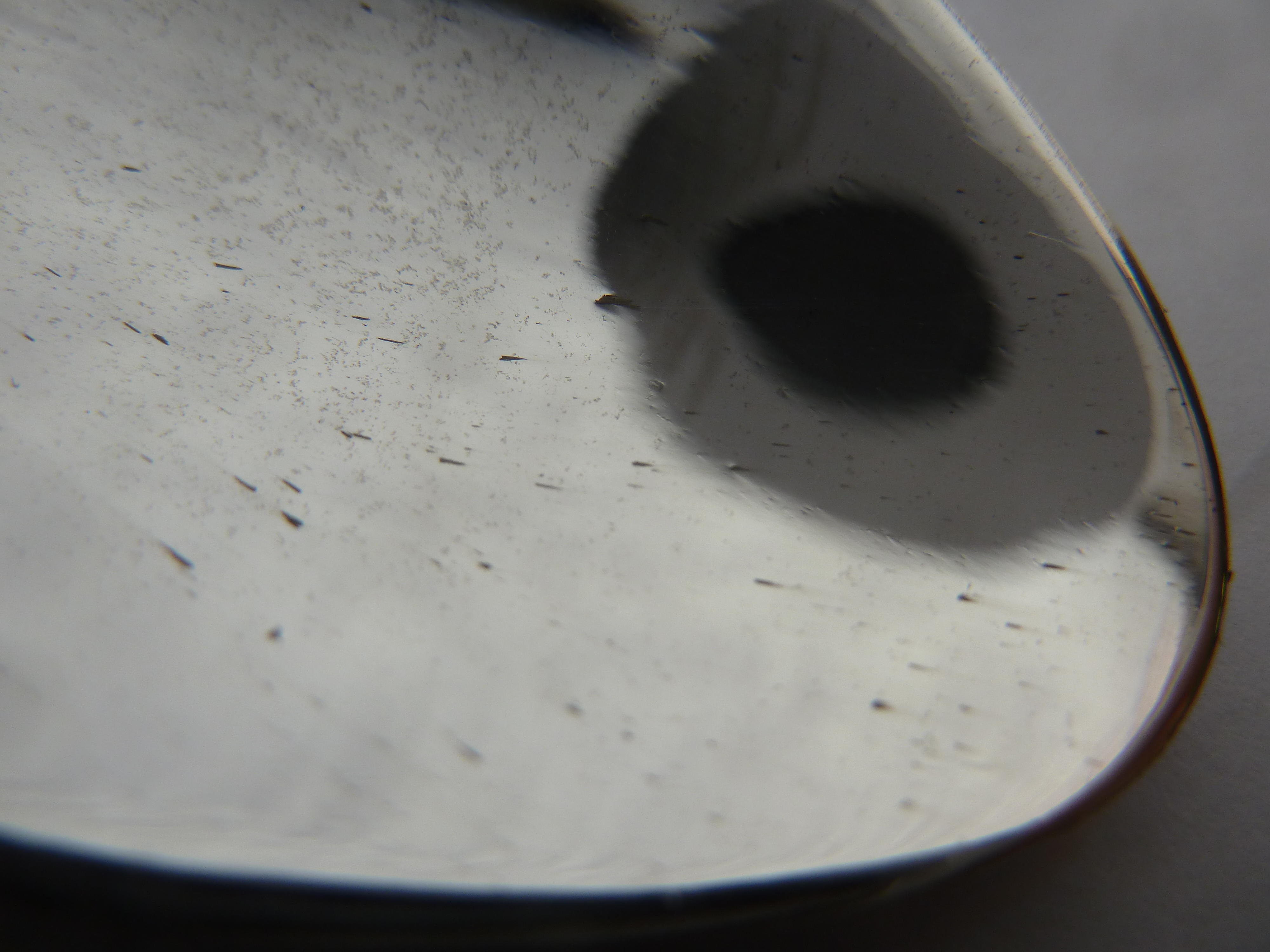

Всем привет.Многоуважаемые литейщики объясните мне пожалуйста в чём может быть причина такого литья.Это лотки для ложек. поверхность покрыта сыпью и (я их называю)-тянучками.это бугорки и от них идут серые полосы.Полировкой и шлифовкой не убираются.Льёмся при 1020-1030 гр.опока-560.Литейка обычная.не вакуумная ..форм-керр сатин каст 20.
уйте .в тигле расплавляем металл.затем вынимаем из муфеля опоку.крепим и переворачиваем.отсасываем газы.раньше этой проблемы не было.а сейчас караулллл
На графит из тигля не очень похоже, хотя может и он. Под микроскопом смотрели на включения? Что за металл использовали, первичка, вторичка, легировали сами?
включения -серое пористое вещество.когда поверхность проходишь вручную мелкой шкуркой эта гадость исчезает.а как только начинаешь полировать-они появляются. металл аффинированный и лигатуру покупаем.лигатура с низким содержанием цинка.а да монтировщик говорит что когда нагревает изделие то поверхность греется не равномерно и эти дефекты видны
Это появляется при полировке. Мы называли это "кометами". Поставили новый полировочный круг и пасту поменяли и всё прошло, надо следить за чистотой круга.
