Развернуть ⇓

Kosmopolitus,
Режимы формовки как рекомендует производитель формомассы.10 лет на этих режимах с тонкими изделиями проблем не было.А вот с тяжелыми,проблемы.

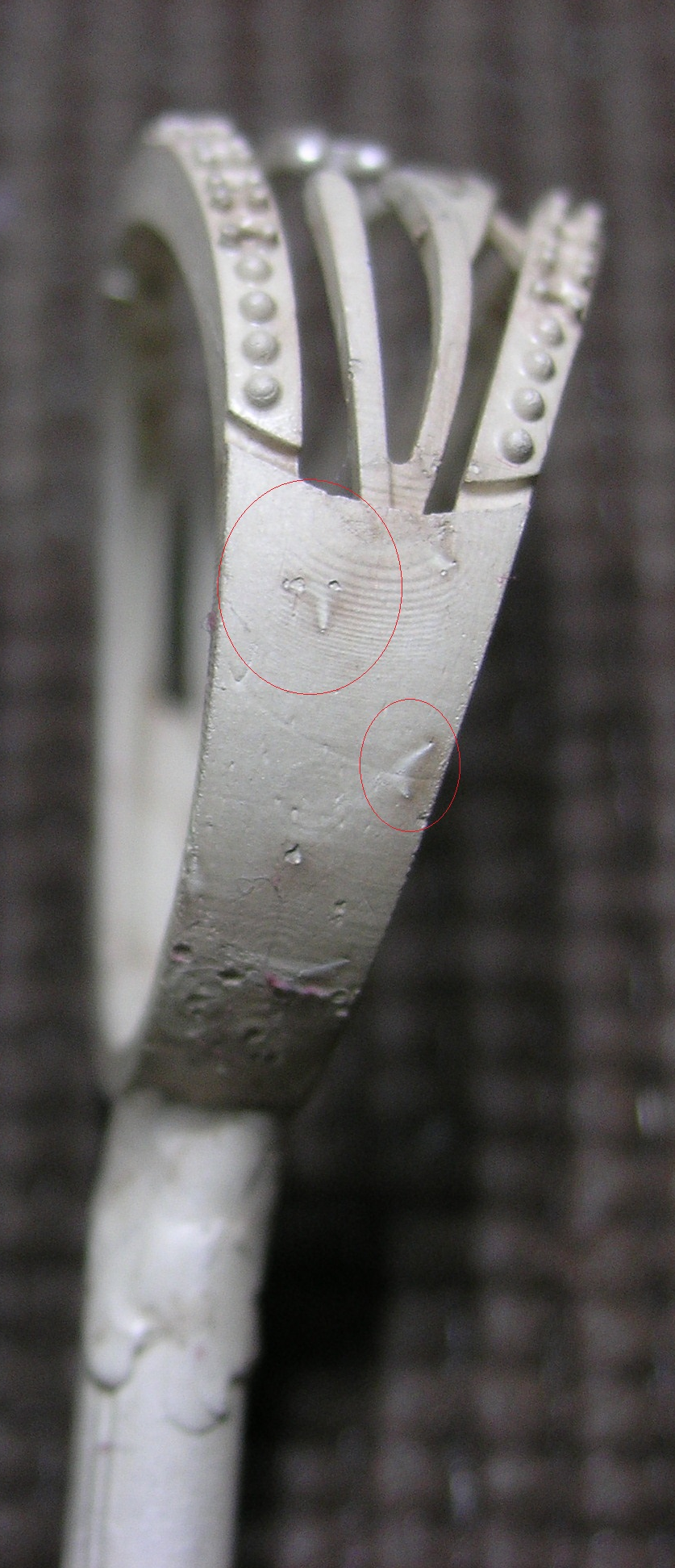

Я тут заметил.Дефекты расположены сторонами к стояку.Следовательно при расплавлении воска он пропитывает формомассу,а потом закипает в ней,происходит разрыв массы.Деформация.
Думаю попробовать увеличить время начала вытопки воска.Чтоб больше слилось до закипания оного.Ну и опоку рекомендовали  на 250 градусов ставить.

огреС,
Способ литья закрытый,в инертной среде.Вакум и давление сверху на металл.Машина Neutek

огреС,
Вы правы,флюс попал.Будь он не ладен.В тигле видимо остался.Сполз в литьё.

странно, при донной заливке флюса в опоке не должно быть......

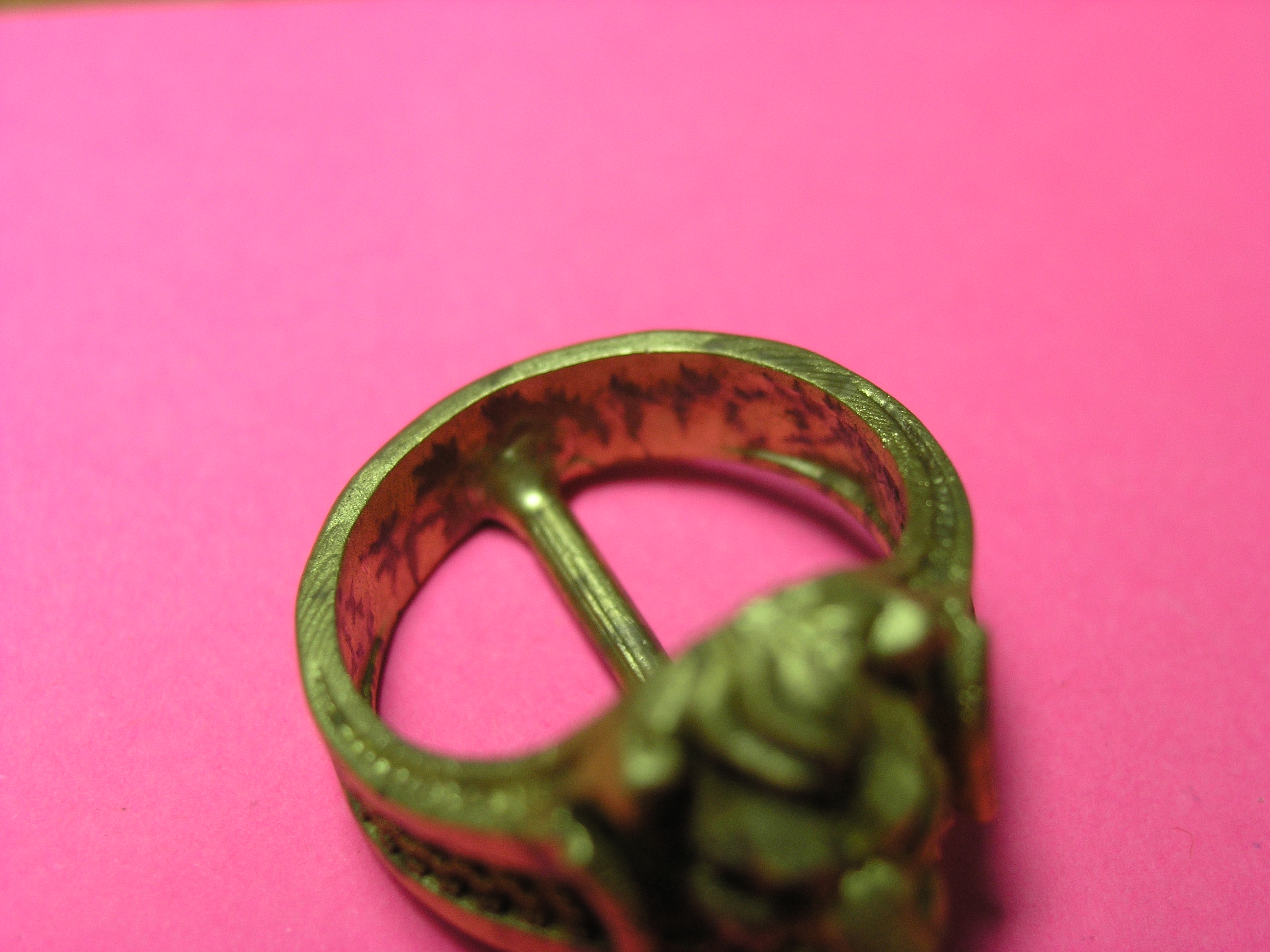

Подскажите из за чего дендриты такие вылазят? Спасибо.

Yacore,
Это не дендриты, скорей смыв массы и не выгоревшая гадость от восковки.
 Литник слишком толстый.
Восковка из под принтера?

шнэк, да это принтер. По структуре очень схожи с деревом дендритов, идет на сквозь через изделия. Как бы пустое. Толстый литник плохо?

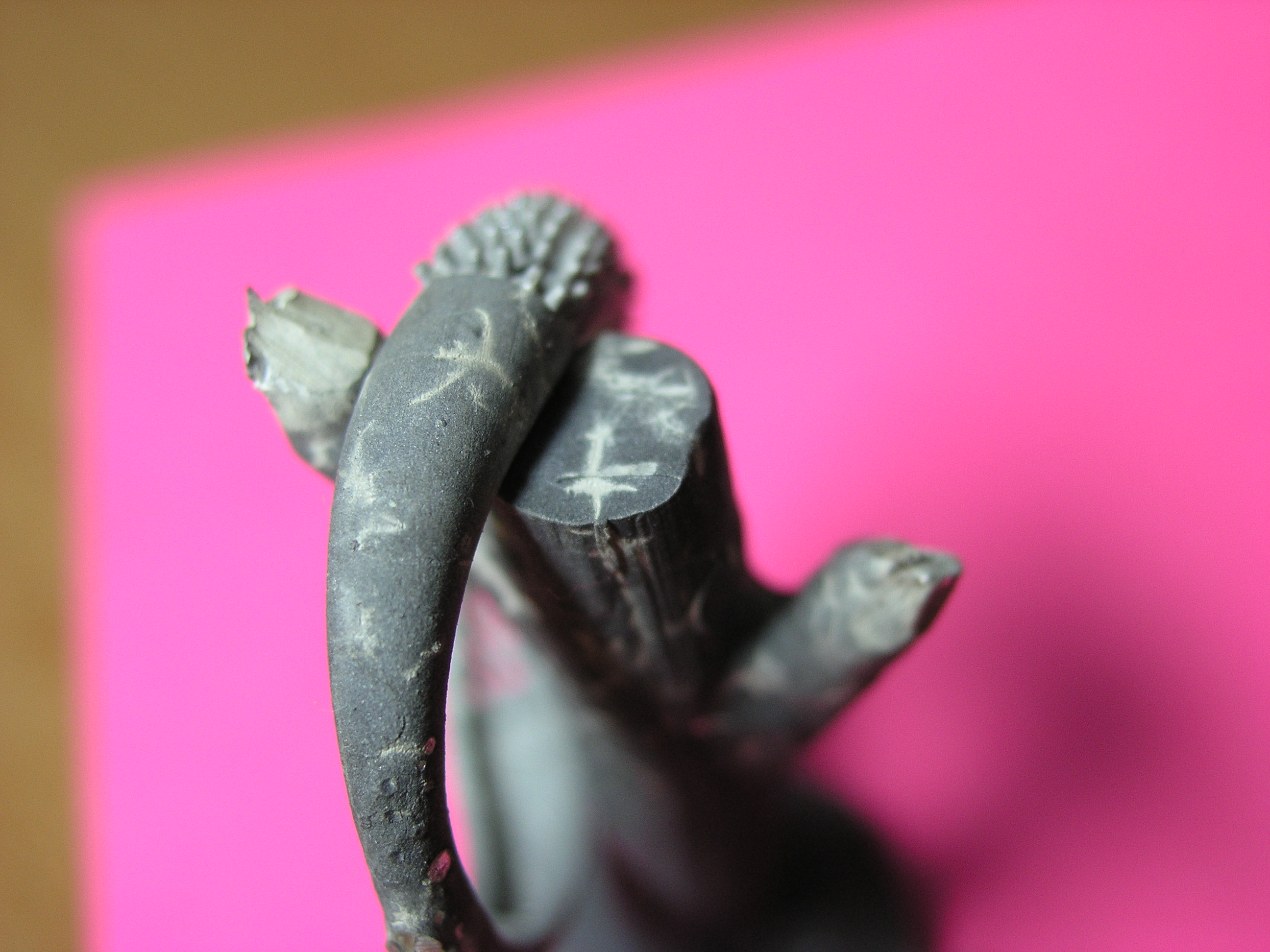

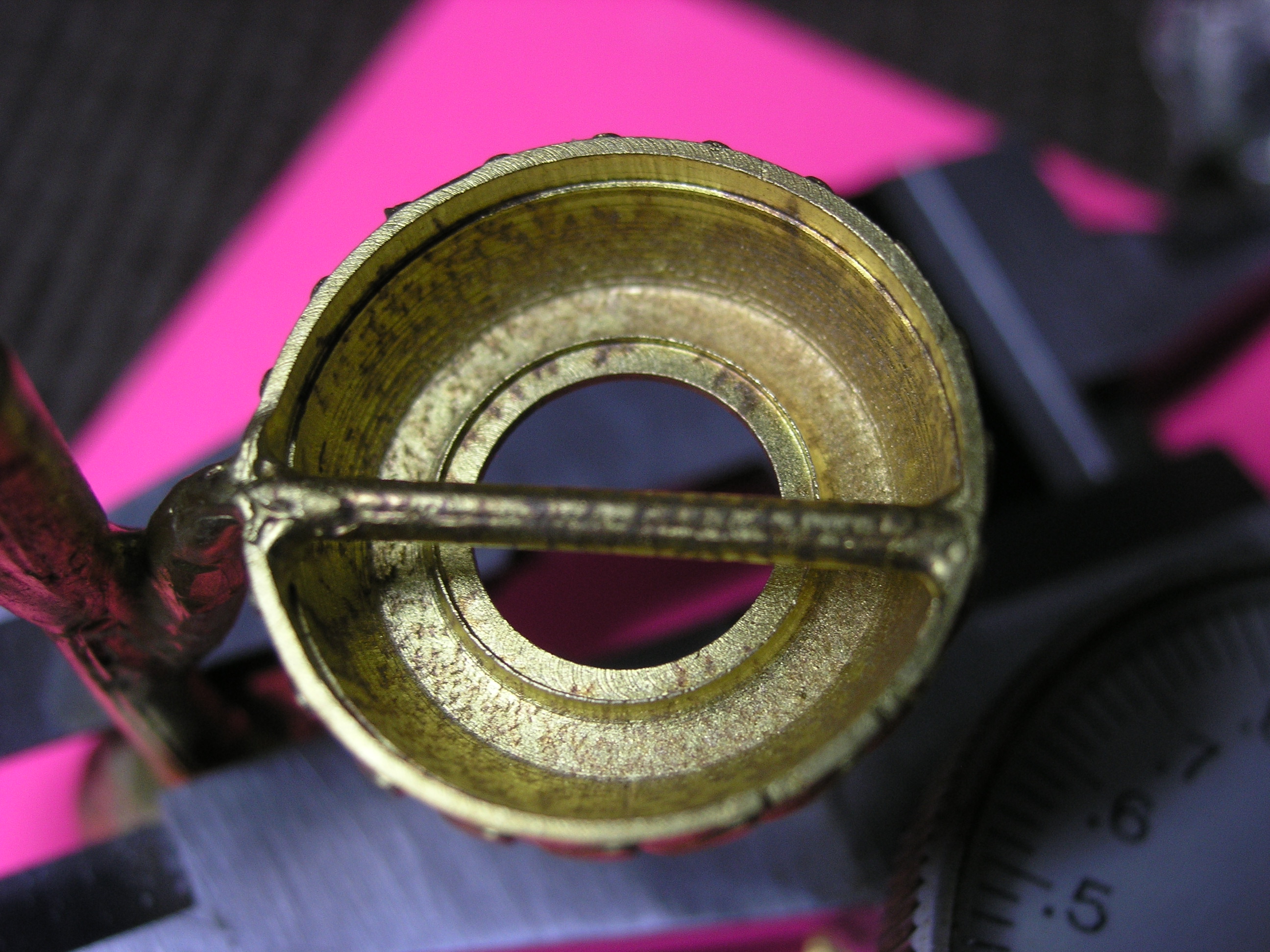

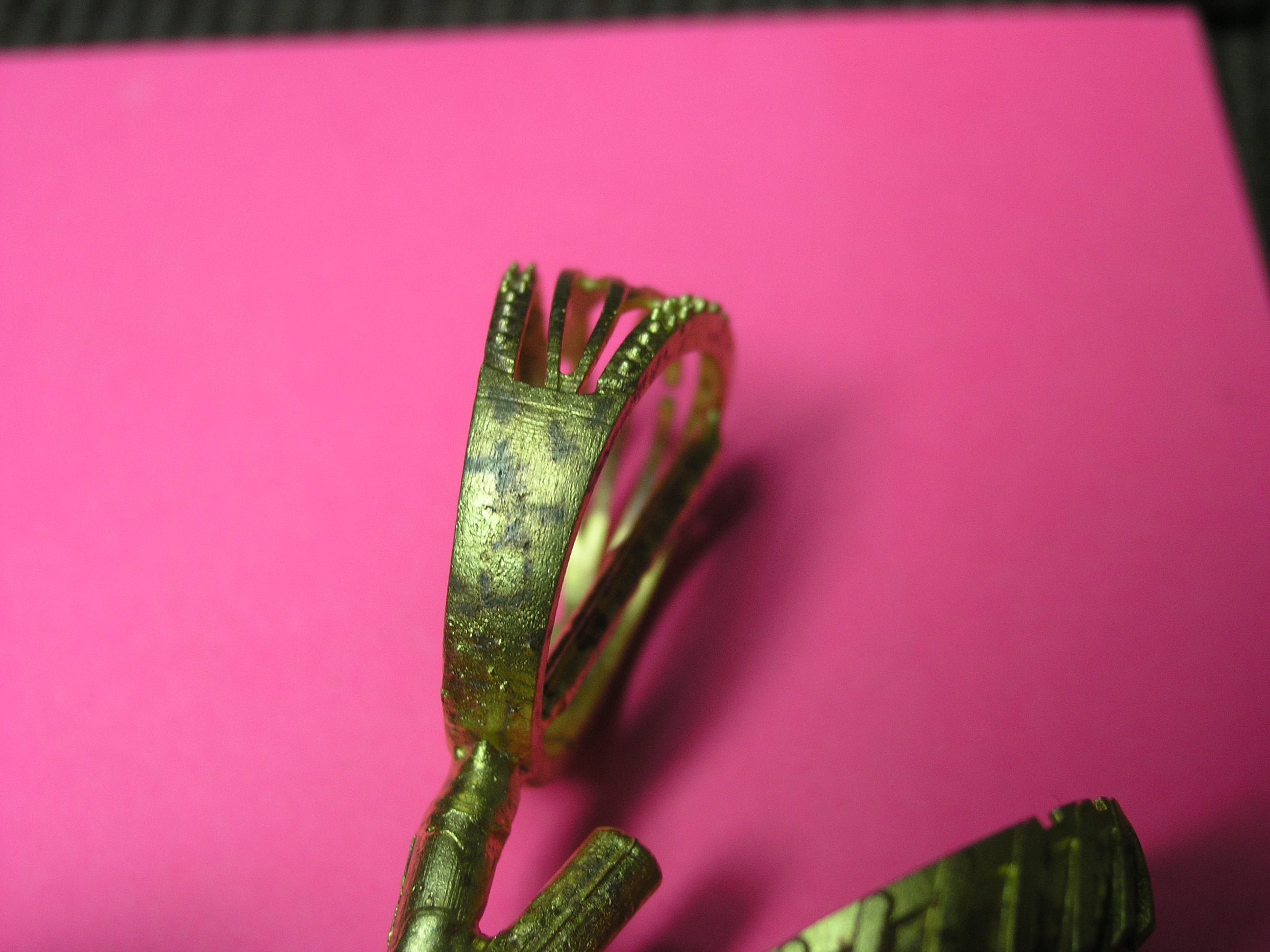

Вопрос актуален, появляются узоры. Серебро, латунь, отливали при разных температурах:

латунь - 1010 в 550 и 950 в 500 результат одинаков. (перстень 1050, колечко и кружек 950).
серебро - 1010 в 550
Спрашиваю у знакомых, не сталкивались с подобным.

Цикл прокалки.

BALOO, мы по моему пробовали разные циклы.
до 150 за 30 мин, удержание 2 часа до 750 за 4 часа удержание 1,5-2 часа, на литье час спуск удержание 1,5-2 часа
второй, начало такое же, только после 150, полка 200 пол часа, 450 пол часа за час на 750-800 1,5ч удержание и на литье.
Но так судя по всему, не в прокалке дело, так как лили до этого такое было пару раз, а сейчас стало чаще, после того как мы плавилку сменили, может при плавлении металла... в общем хз, буду рад любым подсказкам.
Стояк вообще заранее вытапливаем в духовке, там чисто за ранее.

Опоку отливаем обычно одну, диаметром 65

Восковки судя по всему полимер?

Инжекторный, модельный, полимер не имеет значения. Может из за борной кислоты мы добавляем капельку перед литьем.

Если не имеет значения, то ищите истину сами.

BALOO, видимо, имелось в виду, что проблема возникает и с тем и с другим материалом моделей.

Да. Проблемы возникают при использовании любого материала.

Серебро с лигатурой, латунь покупалась отливалась три раза, в первой отливки было все хорошо, второй и третий паутинка.

На самом деле поиск истины- не такая уж и сложная задача. Надо сесть за стол, взять ручку, листочек, выдохнуть и написать подробно все параметры и факторы при годном литье. Потом 10 минут покурить и прочитать- сразу осенит, что ты делаешь не так.

Будем думать.

Предположения есть какие либо, с удовольствием бы услышал, мнения более опытных?

Здесь экстрасенсов нет. Не можем мы лечить грыжу по интернету.)

Жаль.
Вот тут похожая проблема ТЫРК. Почитав, до конца решения проблемы не понял, толь масса плохая, толь метал с газами, или вакуум плох.

Yacore,
ещё лет 10 назад и на этом форуме было достаточно "материала",
что на понимание одного какого-нибудь момента в техпроцессах,
у меня лично, чтение занимало от трех дней до недели и более...
