Развернуть ⇓

Sasha,
К сожалению, поставками  на территорию Украины мы не занимаемся, но можно приобрести   нашу продукцию через дилера, который находится в г. Белгород: ООО НПО «РОСТЕХПРИБОР» (по вопросу дилерства, тоже с ними нужно говорить).

Контактное лицо:
Начальник отдела продаж - Игнатухин Александр Сергеевич
тел./факс: +7 (4722) 400-050 (доб. 131)
e-mail: 131@rostehpribor.ru

Несерьезная контора. Ни ответа ни привета.

Sasha,
Интересно, как вы связывались? Я сейчас позвонил по указанному телефону, спросил Александра и тут же соединили с ним. На вопрос, могут ли поставить УМД-03 на Украину?  Ответил - без проблем, счёт сделают в течении пяти минут. Даже оставил свой украинский номер мобильного телефона, можете позвонить ему напрямую:

0997903105 - Александр

Связался я с александром. Насчитал он мне 236542 рубля. Это совсем не 144000 как в прайсе нтц магистр. На руте 207000 стоит puk4 .  Либо докинуть 19000 и puk 5. Выходит ваш магистр лучше пака. С такой конкурентноспособностью далеко пойдете. Но к сожалению не дальше своих границ.     Удачи вам.

Можем предложить поставить товар по цене нашего прайса в Белгород, транспортной компанией «Деловые линии», при условии, если найдёте плательщика из РФ.

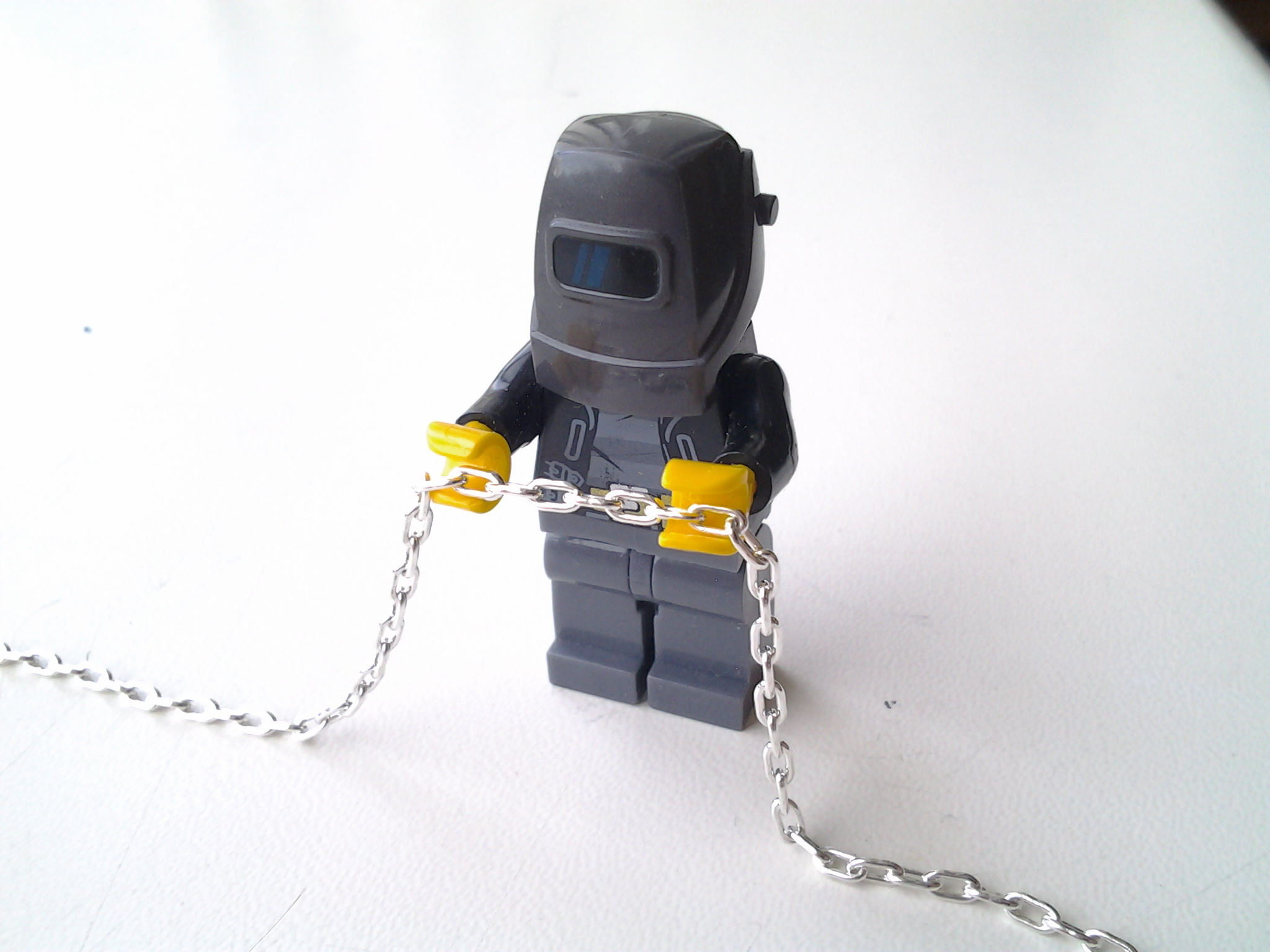

Я не цепочник ни разу) Якорка первая в жизни, можно сказать. Сыну на подарок сварил)
Сплав СрМ925, проволока ø 0,56мм.

Благодарю за фото-отчёт, хорошая, ровная получилась цепь. Пусть служит сыну долго без поломок!

Виктор T.,
Можно узнать настройки сварочного аппарата, на которых варили эту цепь?

Магистр, спасибо)

Настройки:


• Форма импульса "Треугольник";
• Подогрев 40А/1,5мс;
• Ток зажигания по желанию, пробуйте при более тонкой настройке (не забываем скомпенсировать длительность основного импульса);
• Рабочий ток 70А/4мс;
• ВЧ режим "0", 33%, 5кГц (амплитуду и частоту подбираем в зависимости от сплава и точно подобранного рабочего тока).

Это примерные настройки, от которых можно начать тонкий подбор. Более точные зависят от заточки электрода, типа электрода. По мере срабатывания электрода- накидываем ток еще. Еще зависит от разделки кромок колец- это распил лобзиком или раскусывание ножницами. От усилия сведения колец и т.д. Есть зависимость от приготовления сплава для проволоки.

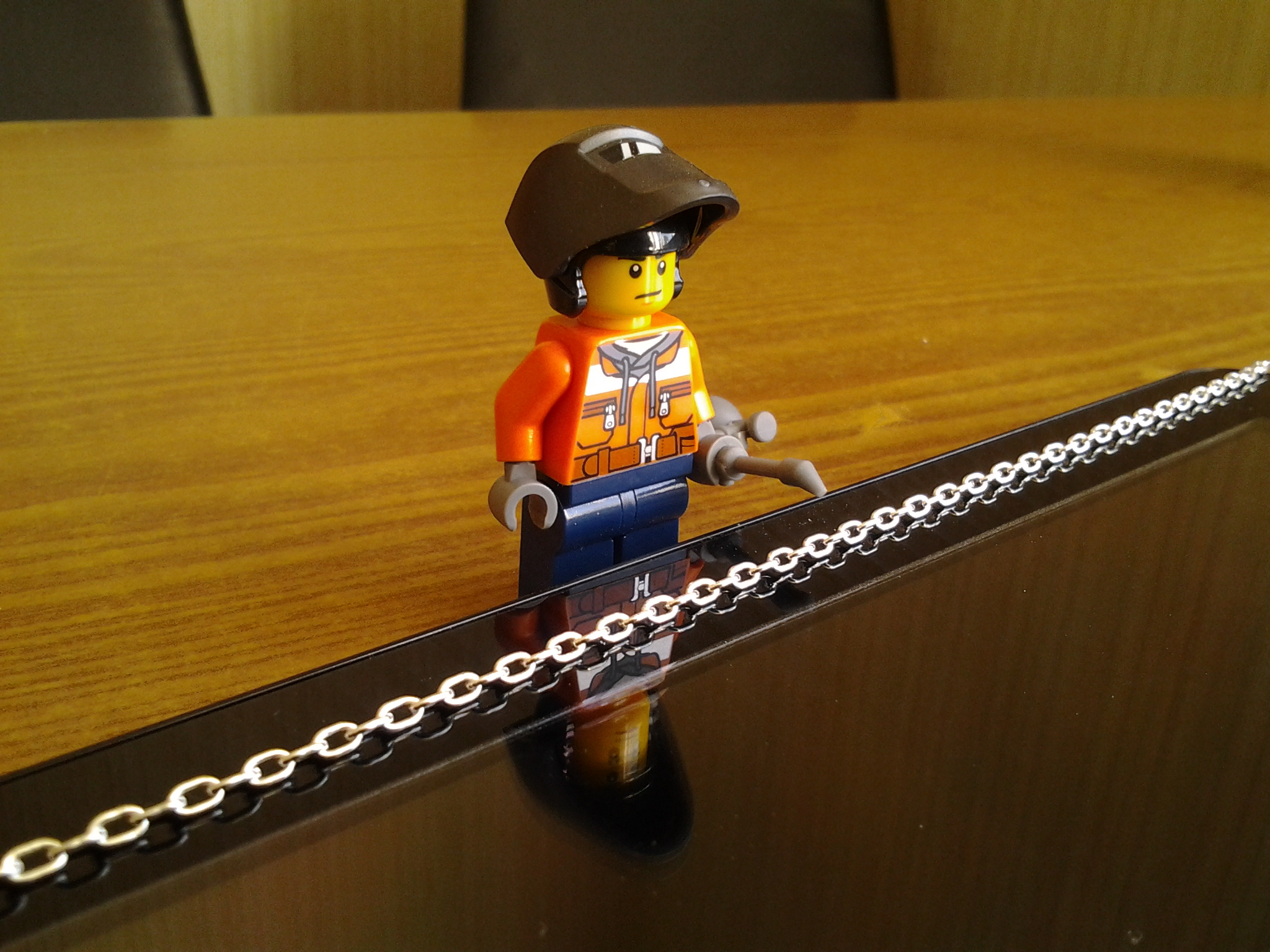

Ну и для того, чтоб закрепить полученные навыки, а прежде всего- сделать цепочку для младшенькой, я повторил эксперимент)
Проволока та же, сплав СрМ925, цепь не отбивалась, а просто прошла через вальцы. Режим, электрод те же.

Виктор T.,
Интересно из скольки звеньев состоит цепь и сколько времени ушло на её изготовление?

Магистр,
я считал через взвешивание, но уже не помню точно. Штук двести вроде, или больше. При длине около 45см вес около 3.5г, что-то около этого получилось. Я не записывал вес и длину, я цепочками не занимаюсь. Далеко не самая тонкая, но и не большая. Такую и спаять я бы смог при желании. Времени на сборку и сварку ушло несколько часов очень неспеша. Я же не цепочник) Хотя теперь думаю- а может заняться)))

Было-бы интересно узнать сравнение специалиста занимающегося производством цепей, двух способов соединения: пайкой и сваркой. Сокращает ли сварка время на производство цепи? Возникают ли сложности с последующей обработкой после сварки? и т. д.

Виктор T.,
Я так понял, что присадочную проволоку не использовали? Паяли круглые или овальные звенья?






Магистр,
Сварка вполне уместна при изготовлении цепей, есть такие виды цепей, где места пайки находятся близко друг к другу. Бывает так,что припой затекает не туда куда нужно и получаются спайки (брак). Сварка лишена этого недостатка.

Магистр,
зависит от плетения и размера. Визанитийку себе варил (фото где-то выше в теме)- так она очень плотная получилась, такую вообще не спаять, да еще и в серебре.
Нужно каждый конкретный случай рассматривать отдельно. Бимарк, например, варить вообще нет смысла.
Что хорошо в сварке- в той же византийке поверхность звеньев будет блестеть сразу, а при пайке есть сложности.
Варят, насколько я понимаю, или экзотику в плане плетения или сплава, или тонкое, что паять долго и трудно, или плотное очень.
Чтоб ответить в полной мере- нужно иметь разносторонний опыт работ с разными цепями и разными способами. Я в этом плане просто хоббийничаю)

Djimiko,
без присадки, круглые звенья.

Djimiko, Виктор Т.,
Благодарю за ответы. Ещё интересно. Производите термообработку цепи после сварки или в этом нет необходимости?

Магистр,
если варить отожженые звенья, то термообработку можно делать по желанию- для увеличения твердости сплава.
Я варил пригартованные звенья- не отжигал для отпуска. Но если сильно нагартованные или капризный сплав- возможно будет иметь смысл произвести отжиг, но это уже скорее борьба с последствиями, чем необходимый процесс.

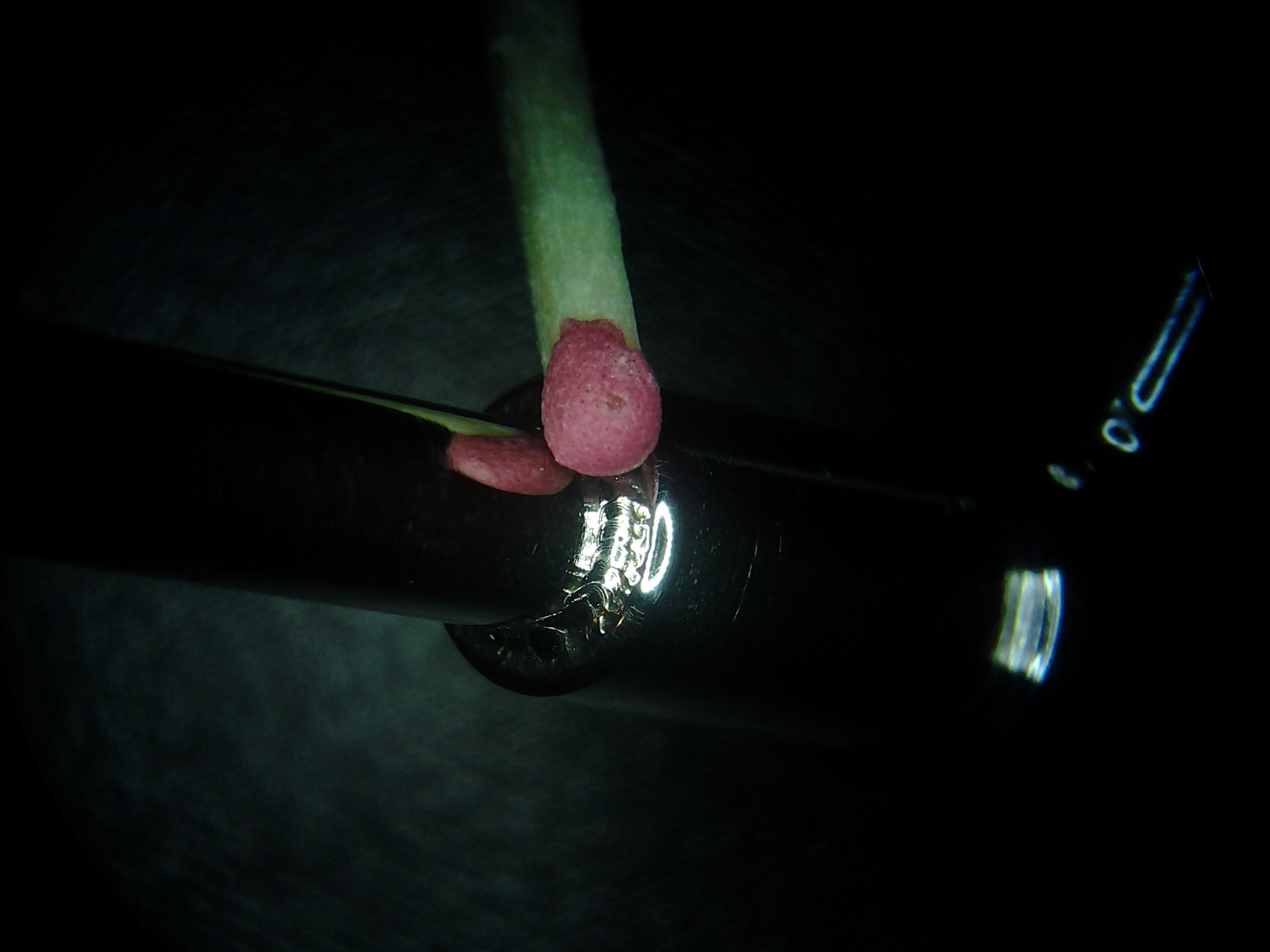

Всякие полезные штучки в нашем деле и сопутствующих делах. Нержавеечка со стеночкой 0,5мм к массивному штуцеру.

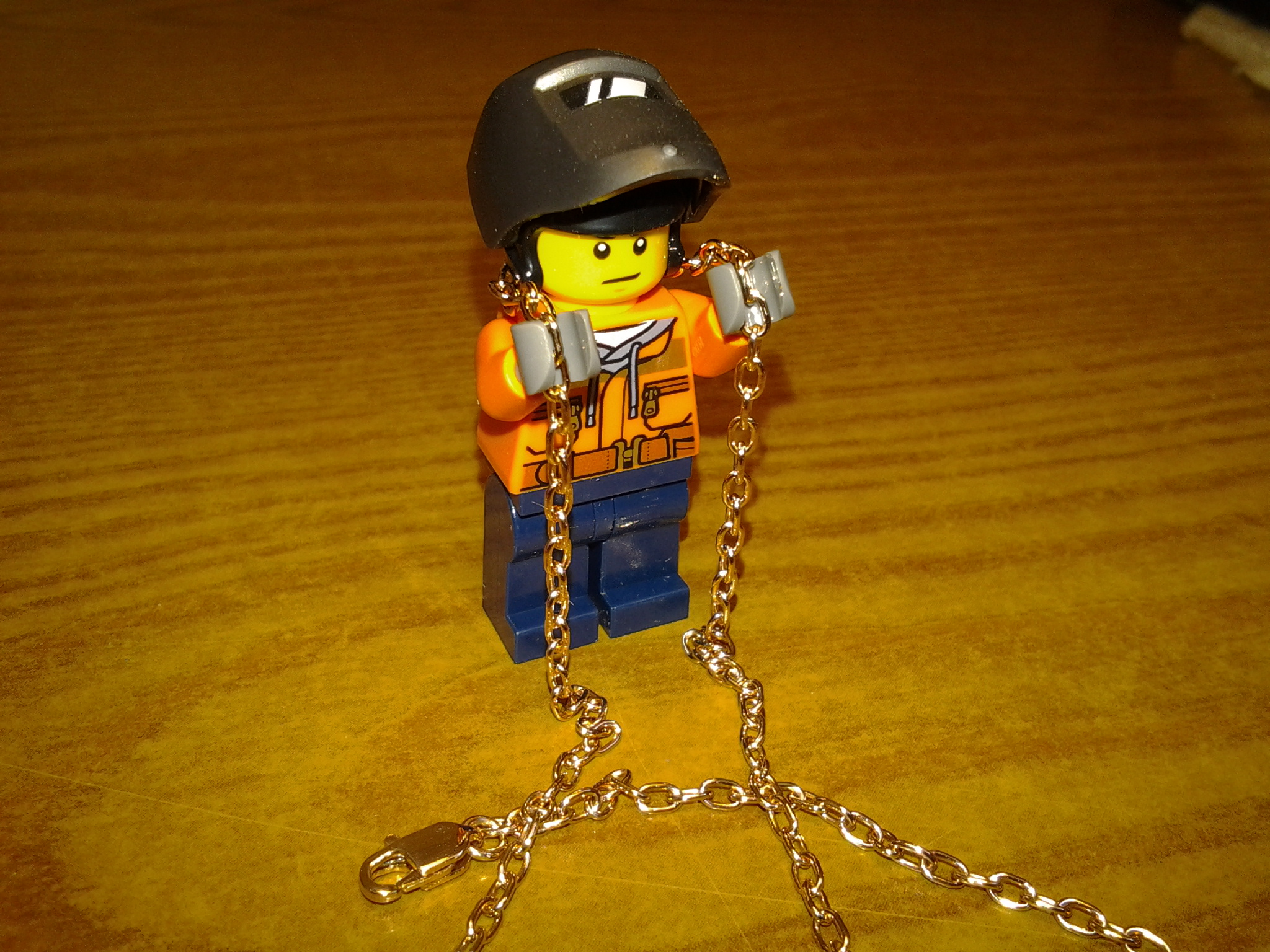

Теперь и в рыжике)

Виктор T.,
Можно узнать диаметр проволоки из которой изготовлена цепь и настройки сварочного аппарата?
