Развернуть ⇓

Olaf, немного оффтопа.... Олег Николаич !!! оч приятно что помним о чем речь шла ...
пока лежит нетронут.
Думаю в командировке очередной... появится время. я там с резьбой заморачиваться буду ...
как "SergioSe"делал когда-то. (уже попробовал , но неудачно...реальный метчик слишком "длинный" на конце.) думаю просто болтик с резьбой нагревать и им делать типа предподготовку. верхнего подвижного "щеколда"   ...резьбы по воску...
Я типа не тороплюсь....накоплю как раз восковок, и потом вновь литьевые заморочки. помню о бо всем ...отпишусь коль будем живы.

а пока военка....  просто кайфую от жизни...
отдыхаю после очередного прыжка с парашютом. теперь вот спина болит

P.S. я уже отливался до этого пару раз...

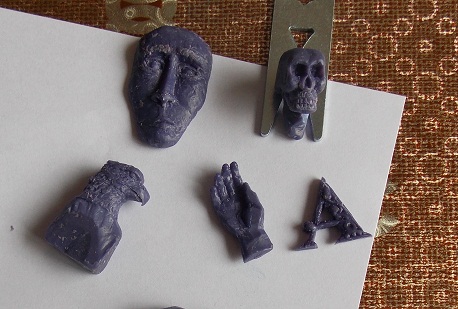

тока без фото. мелочевку. что в воске когда либо сготовил..
. с разными удачами-неудачами.
орлик-башка; ваще классный получился...Но все типа под контролем. Я ж писал, что все у меня всегда выходит. ( не бахвальство). переплавленно в "ГЕНУ"....
Если подпишут учебный отпуск, то будут новые "металлоизлияния"..
Как то так.

Так тыб раскрыл парашют то. И приземление чутка комфортней  и спина болеть не будет.

Всем зрасте.

Спрошу в теме, чтоб новых не плодить.
Нужно нарезать резьбу. В воске, но вопрос актуален и для металла.
Отверстие  диаметр 3мм, глубина 5 мм.


отверстие не сквозное (есть типа дно) и метчик заостреный не доходит до конца.
в итоге два оборота и стоп.
попробовал болтик разогретый вкрутить - выкрутить, не оч получилось...
у меня два мысли есть: сточить- затупить метчик ??? или отверстие сквозное нарезать и дно потом востановить-наплавить (только для воска)


Подскажите как луче сделать.

Сквозное нарезать, дно восстановить.

Луче надфилем нарезать на винте пару продольных канавок, превратив его таким образом в подобие метчика и резать им.

Ну а для металла, стачивать метчик.

 Ты ЧВКшник?
Просто есть знакомые, ну совсем не рукодельники

Ну почему только для воска? можно и в металле заглушку впаять. А метчики для таких случаев однозначно стачиваются почти до рабочей части и фаску небольшую сними. Причем, конечно, метчиков в нашем деле лучше иметь пару (1-2), в мягком металле универсальным легко сорвать гребень.

ремесленник, нет не ЧВКшник (погуглил, понял что это такое) .


по контракту бригада спецназу. Остальное всё военная тайна.....


а рукодельничать всю жисть тянуло, а вот щас могу позволить покупать все для ювелирки.
Хобби такое дорогое.


хотя у меня больше тыщи потенциальных клиентов. Ребята любят массивные цепи и иже с ними!
у одного есть цепа на 150 гр., а другому просто жизненно необходимо переплюнуть его и 200гр. заиметь.
Многие узнавая что  "ювелирничаю", просят сделать цепочку браслетик.....пока набиваю базу клиентов
за деньги ничего не делал. да и не оформлен я, ни именника ни пробу поставить...
на пенсию пойду ...будет чем заняться.

ВалерСергеич,
Делать бесплатно, долго не протянешь. Сам ведь понял, что очень дорогое увлечение.
А потихоньку, не борзея, можно и без документов и регистрации рукодельничать. Даже за денежку. Строгость наших законов, с лихвой компенсируется, необязательностью их исполнения.  Ну а нам и на руку. Я десять лет, просто как хобби, ювелирничал. И денежку брал. И все были довольны. Доход в семью был с моей работы в электросетях. А с ювелирки, почти полностью на ювелирку-же и уходил.

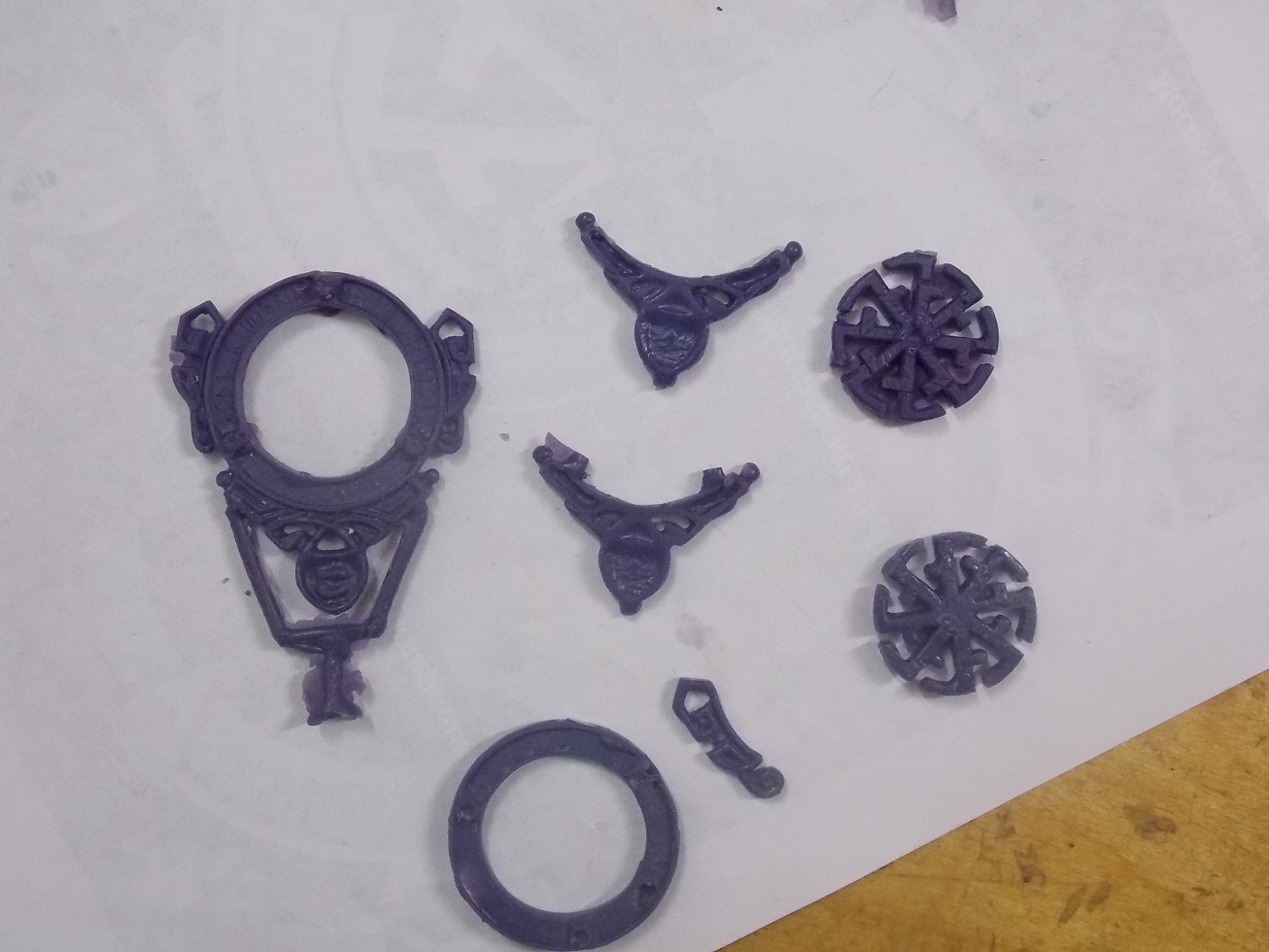

делал делал в воске, пытался резинить, при резке и выемке модельки ломались (до невосстановления). А результат восковки с резинки не устраивал...



на третий раз... решил сразу лить.

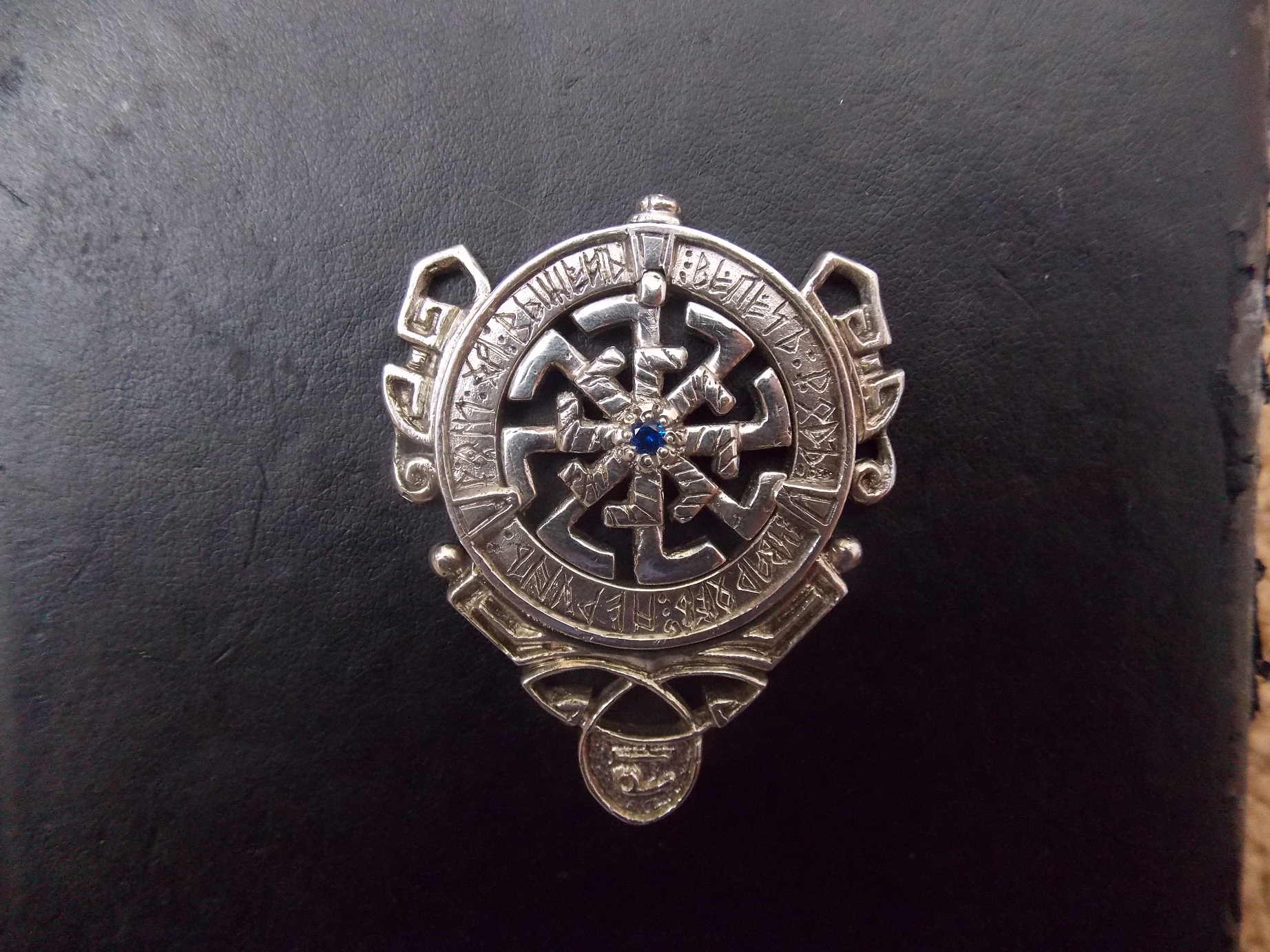

Что получилось, то получилось Познакомился с порами,(плавил в чашке бензиновой горелкой) хоть и мешал березовой палочкой . Что-то получилось, что-то нет.. Самое главное опыта чутка набрался


кривенько конечно, а мне нравится..... особливо в живую.

тяжёлый и блястящий...буду сам носить!
P.S.

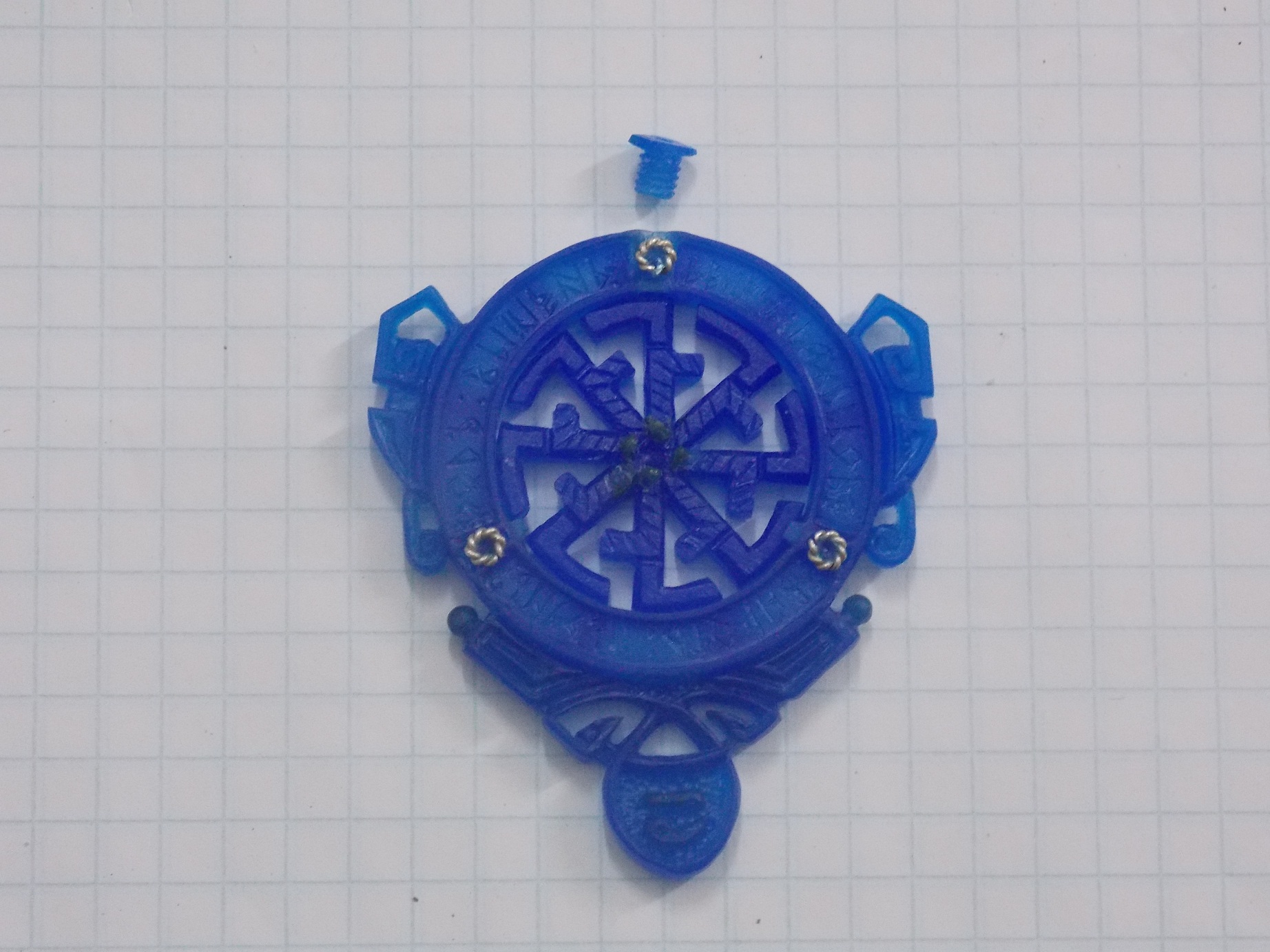

Светочь в воске четко входил в рамку, а в металле не полез. чутка подточил и после полировки все встало на свои места.
Как то так.

Для первого раза, довольно круто

ВалерСергеич,

Нормально так.
А нафига восковку резинил? Отлил в серебре, и уже потом зарезинил. Ежели конечно тиражировать собрался.

Благодарствую за отзывы.
Резинил не для тиража, а из опосения неудачной отливки. Ну и для практики.
Было жарко и резинка первый раз схватилась и форму не залила. Эт так первую восковку запортил.
Подержал чуть в холоильнике и массу и затвердитель. Получилось. Покрошил вторую модельку при резке и выемке. Сделал третью....(рисую и режу без набросков, сразу от руки)
Решил уже лить и если захочу уже резинить.
Отливался в пятый раз (мандраж до сих пор присутствует)

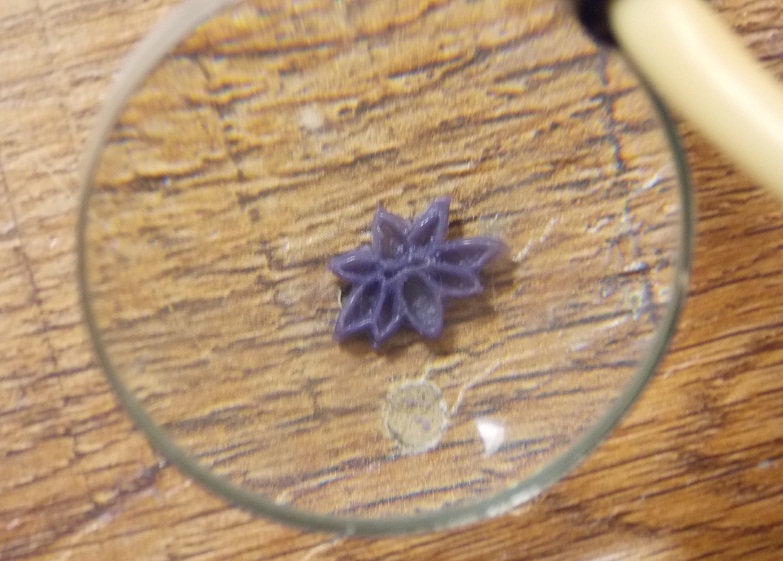

Все чаще подумываю о приобретении микроскопа. С ним было бы все поровней-почетче.

ВалерСергеич,
А как же без микроскопа? Обязательно нужен.

А зачем третью? Если есть резинка, так можно было воск туда залить и отливать...

trubotchist, так ведь и резинка не удалась. Моделька для меня сложная. Третье фото выше это уже литейный воск. Раз десять (Шприцом заливал меняя температуру) а края-грани все закругленные получались. Результат не устраивал.

Шприцом никогда не пользовался, только инжектором.

Всем Здравия.

Задам вопрос по литью.
Заказывал восковки в "тамгдеих.нет",    колечки, отливался  два раза  - оба неудачно.
Форммасса  -голдстар КВ. (покупал на развес 2кг. храню в пластиковых банках гербалайфа, а банки в деревянном ящике )


Замешивал  100/40, вакумировал отдельно, потом в опоке. 8 мин. на всё.
через час пароварка на 20 мин.(типа печку от воска берегу), потом печь на 9 часов. 160/250/700/550
плавлю бенз.горелкой в "чашке", с бурой, мешаю березовой палочкой.


лил 1 раз без пламени над горловиной, 1 раз с ним.

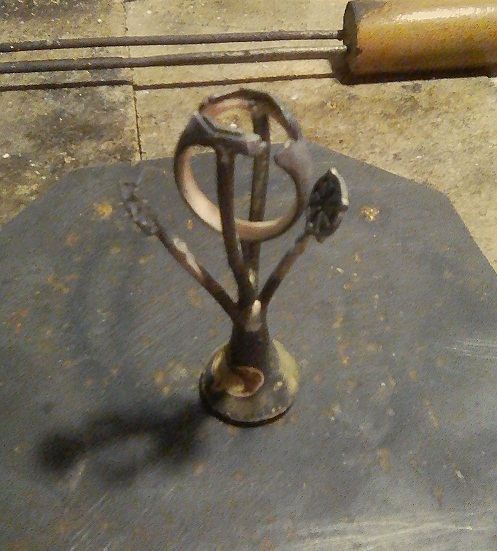

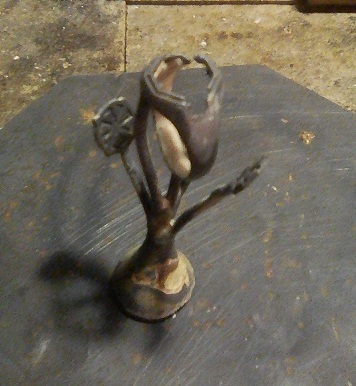

Вот результат  непролив



это еще самый "лучший" результат. Были и только с литничками плюс немного шинки кольца от центрального стоячка...и всё
подскажите что делать? на что в перву очередь внимание обратить.?

А лили как?

А что за металл?
