tof71,
| Цитата |
|---|
| (tof71 17.10.2015 21:20:23) Вы не могли-бы пояснить когда и какую используете // может в зависимости от сложности модели или какую босс купил ту и применяете ? |
)))))) я счастливый человек , у меня нет ни подчиненных ни босса))) этого в металлургии испил) там у меня и того и другого до изжоги))
ну по резинам. многообразие от временного промежутка , там и РТИ , и красный треугольник, желтая и оранжевая, силиконы касталдовские и
каучуки.
Каучуки синтетические , ,,красный треугольник,, , желтая относительно ничего, прочная на разрыв и коэффициент удлиннения хорош , оранжевая дрянь, режется тяжело и стареет быстро .
РТИ Екатеринбургская краснокоричневый синт
каучук, хорошо режется , вобщем относительно не плохая резина и воск на ней гладко льется, но все они касталде уступают.
касталдовские
каучуки , очень хорошо тянутся , в изготовлении резинок больше всего нравятся особенно желтая и розовая, они именно режутся хорошо - столько сколько нужно и не распарываются как силиконы, в них проще вырезать всякие спиральки и изготовить формы с глубокими надрезами и извлекать сложные модели с поднутрениями, и они мгновенно приобретают прежнюю форму после изгиба , модели из них по весу выходят тяжелей , так как резина эластичная и линейная усадка может и больше чем у ВЛТ , но отливки ..пожирней.. еще все воски к
каучуку хорошо прилегают и поверхность ровная, очень хорошо выпускают воздух, минус нужно силиконить и боятся ультрафиолета , но все даже самые первые в хорошем состоянии.
Силиконы , ну желтая усадка большая (иногда хорошо) более мягкая , но липучая и пневмопрорези нужно тальковать иначе слипнется , хорошо преносит горячий воск , но сложную деталь с тонкими обрывающимися фрагментами , гораздо трудней извлечь чем из
каучука , не боится ультрафиолета и вообще инертна.
красный силикон , лучше выпускает воздух меньше слипается , но не так тянется при резке и это иногда доставляет трудности, усадка поменьше чем у желтого силикона, вобщем хороша для всяких плоских не очень сложных и также требующих большого давления воска, восковка более гладкая чем после желтого и чуть лучше отстает, ходовая резина . Хорошо идет на прокладки на вакуумный стакан в литье, всякие остатки ))

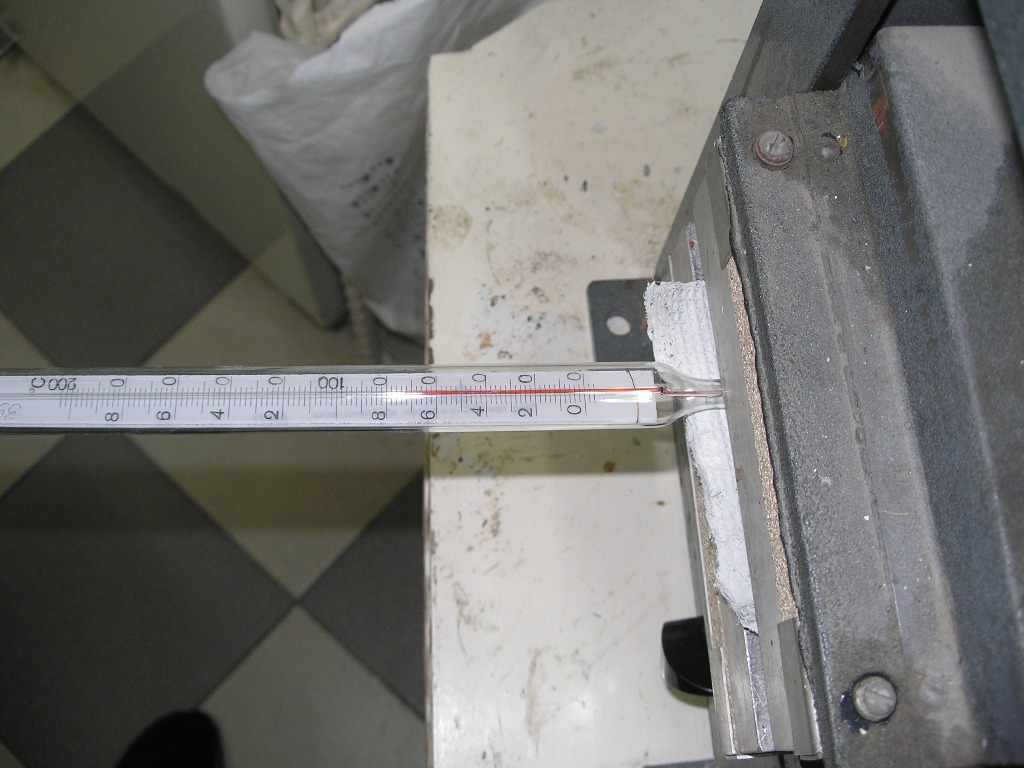

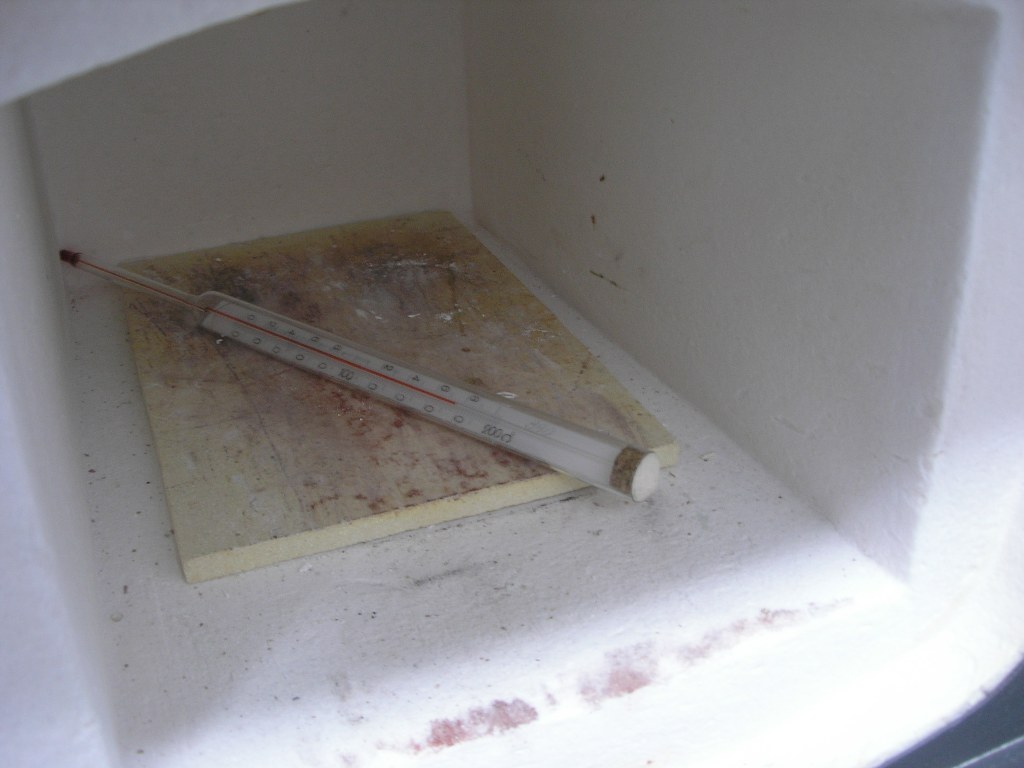

ВЛТ резина , хорошая, хорошо тянется , не требует высоких температур , по этому можно и со всякой фигни форму сдернуть, иногда просят, минимальная усадка.
рапидо, похожа на влт, но по суше как то , что ли , и более чувствительна к температуре, то может немного недопеченая быть а если чуть прозевать , то тоже качество падает, и мне кажется на разрыв (хоть и пишут что одинаково) уступает ВЛТ , ВЛТ ближе к желтому силикону .
Поэтому если подвести общую черту, то
каучук хорош , если модель с золота или серебра сложная, но не для сильно высоких давлений, меньше пневмонадрезов и надрезов для извлечения , из насиликоненой можно вытащить очеь сложную модель. И хорошо и правильно разрезать. И хорошо извлекается из рамки , ни мылить не надо ни сыпать чего))
Силиконы , не реагируют с металлом (но не с окисями!!) и можно с любой медяшки снять , и пластиков(ВЛТ) хорошо противостоят окислению и ультрафиолету , быстрей застывают восковки выше теплопроводность, удобно для массовки, легко делать формы разрывом с тальком а не резать, тоже время экономит, но намыливание мяня добивает))
сейчас в основном беру красный силикон и ВЛТ она заменяет желтый силикон по твердости , по этому нет смысла на желтую отвлекаться.
ну и немного
каучуки , но сейчас все больше на силиконы налегаю)
так что достаточно двух , красного силикона и ВЛТ ,
каучуки на крайний случай, но бывает без них никак))
))
