Карл Густавович посмеивается исключительно над тем,что между теорией и практикой большое расстояние.
И не надо бежать впереди паровоза.Хотя бы простой качественной волны добиться вдоль яйца-уже победа.

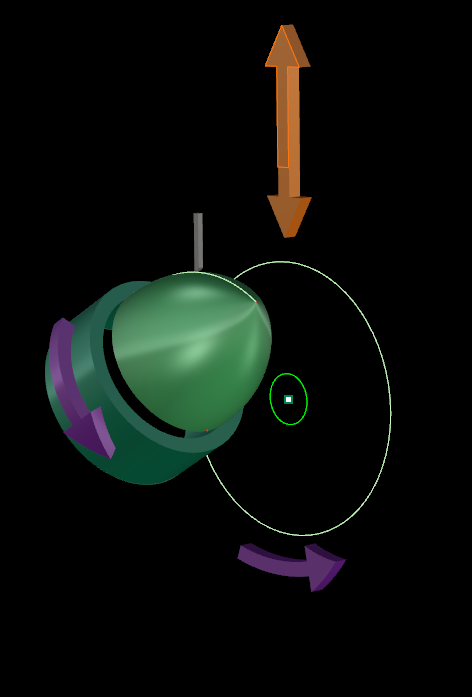

будет время , сделаю полный макет в 3д ... хотя я в принципе не собираюсь яйцами заниматься , но вдруг кому поможет

этож сколько металлолома можно извести , ежели без теории ... тут не то что впереди паравоза , таким макаром и за пьяной козой не угнаться

ladoga.wax,
И металолом есть и время и интерес, но ..... спешка нужна при ловле блох.... а потому будем последовательны, ваша схемы мне странно напоминают миру 2, принцип тот же....

ladoga.wax,
Я хотел сказать только что не надо говорить "Гоп" пока не перепрыгнешь.А без теории действительно никуда.

мне дык хаас больше напоминает    (если судить по весу маталла в сей конструкции) Мира дюже хлипкий велосипед для сего действия  ....  , да что угодно может напоминать
я так понял  что тут стоял вопрос как пустить резец перпендикулярно поверхности .
( будет время сделаю полный макет , с чертежами )

ladoga.wax,http://www.jportal.ru/forum/forum76/topic15688/
Вот там очень все понятно, какая цель
Смотри фото

анатон,
Ну что же Вы!?Тему создали,удивились интересу к гильошировке и пропали!?Ну хотя бы наводящие вопросы бы слегка позадовали.Подсказочку бы дали на уровне:кто реально озадачен темой-тот домыслит,а кому просто поговорить-тому она ничего и не даст.

А то складывается впечатление,что эта тема только что бы потешить Ваше тчеславие.Посмотреть с высока как дети в песочнице ковыряются.
Вообщето слышал Вы не такой:)

alex xxx,
Скорее дед чем то занят, у меня тоже почти два дня аврал был, сегодня немного посвободнее.

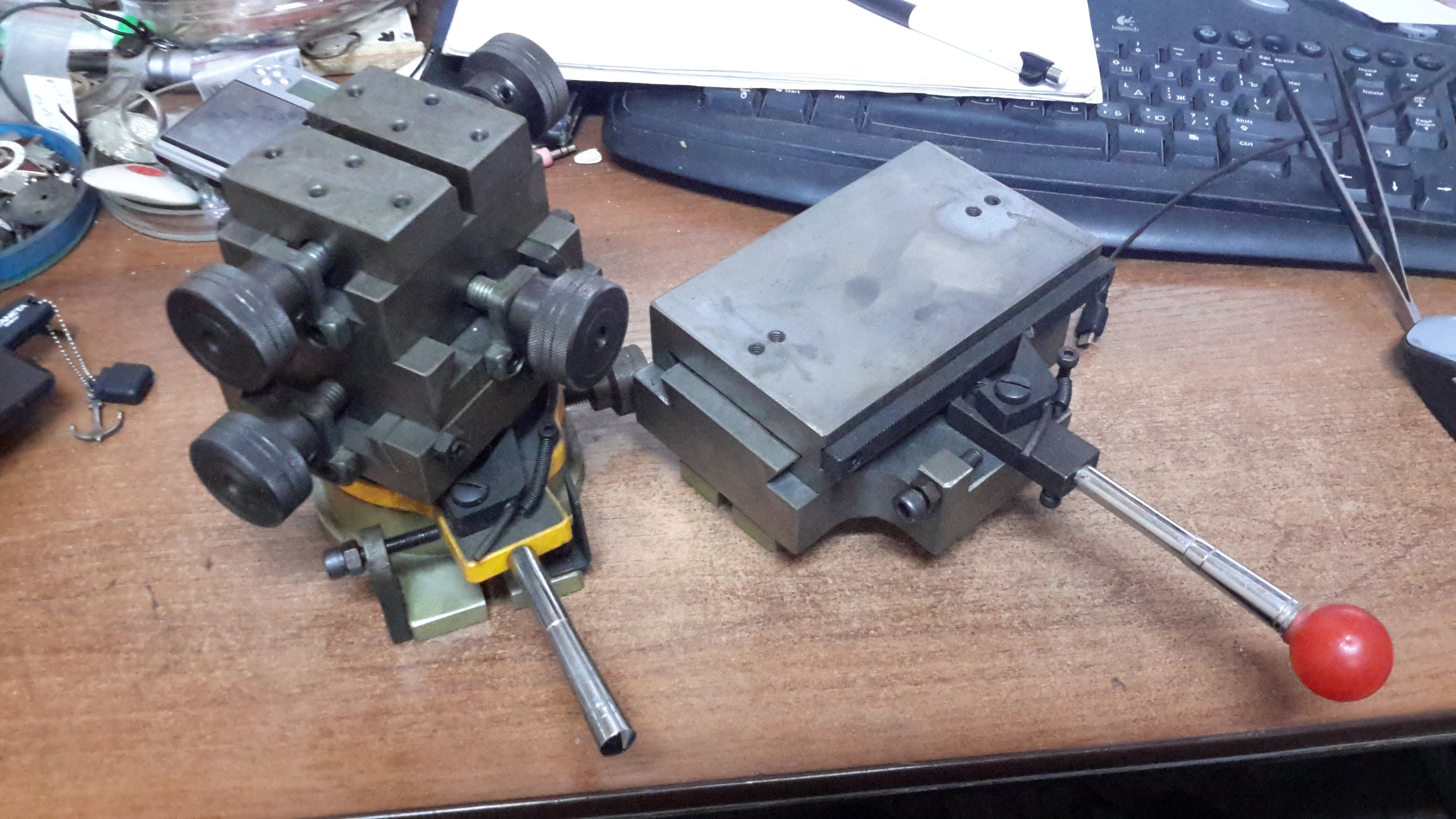

Есть пара узлов от другого станка, думаю их переделать под гильош станок, или заказать другие, с необходимыми параметрами.

красивые железки))

присоеденяюсь. Анатон, мы на вас расчитываем, вы уж не забрасывайте тему. особенно фото узлов станка хотелось бы увидеть. если не секрет это

korobtsov-alex,
крутой координатный столик, а говорил с металлолома собирать буду . нифига себе металлолом

Некоторые размышления:
Есть несколько способов равноглубинно и по касательной запустить резец в яйцо.Первый-работа по контршаблону.Нужно изготовить дугу по слепку с яйца и пускать по ней ощупывающий палец,жёстко соединённый с резцом.Я уверен,что схема эта рабочая,но есть сложность с изготовлением контршаблона и его крепежом строго параллельно линии реза на яйце.
Второй-это пускать перед резцом ограничитель полированый(как на многих видео).Но есть риск замять уже прорезанную  предыдущюю волну.При этом способе ограничения по конфигурации узора.
Эти два варианта для движения резцедержателя по окружности.При этом сам резец закреплён на резцедержателе подвижно.Наподобие дверного крючка.Прижимается рукой.

Как запустить резцедержатель сразу по форме яйца я увы не додумался.Это надо железки в руках крутить.В голове рабочая  схема не складывается.
Тут ещё надо начать с того,какое будет яйцо.Какой конфигурации.Как оно будет изготавливатся.Они же могут быть разными.Вписываться в разные элипсы.И не тождественные друг другу.

alex xxx,
а почему принцип сфероточки не нравится ? там конечно неплохо бы соорудить что то типа микроподачи резца. а так конструкция довольно жесткая

самсон,
А перетащите ее сюда:)
Я не могу сказать,что мне не нравится.Я не вникал в ее принцип.Там разве можно по элипсу двигать резец?
Я так понял что по сфере только,то есть по кругу.

по элипсу не можем. можем по кругу. настраиваем минимальный круг ( конструкция как раз позволяет ) , в который войдет элипс. а расстояние до поверхности элипса , где то будет скажем 1 мм а где то 5 мм. но подвести резец до поверхности и выбрать это расстояние , всегда можно. додвинули его рукой да и все. зато и жесткость хорошая и размеры яиц либо сфер можем делать любыми, в рамках радиуса конечно. вся перестройка на другой радиус минутное дело. на фото может не совсем понятно, это получается крестовой столик на вращающемся основании. т.е. этой штукой можно делать шар либо сферу, разных размеров. ну если резец вставить


а так придется на каждый размер яйца свой огород городить. тоже не очень вариант


вот видео http://www.youtube.com/watch?t=13&v=F15Za7ZBOQo

самсон,
Ну правильно.Федор,внимательно перечитайте мои размышления.Я как раз первые два варианта дожатия (подводки) резца для реза по элипсу-для движения резцедержателя по сфере предложил.Все как Вы и описали в последнем посте.Резцедержатель движется по окружности,а резец доводится по элипсу.Только задача основная и состоит в том чтобы равноглубинно загружать резец в мясо.Я и предложил либо контршаблон,либо ограничинитель.
......
Везде используются конические подтягивающиеся подшипники.Я попозже рисунок узла  резцедержатель-резец набросаю.Там принцип флюгера.Резец "тащится"за резцедержателем.Я в данном контексте "резцедержателем"называю деталь,которая совершает движение по окружности.А к ней уже крепится конструкция собственно флюгера с резцом.
....
Для начала делаем резец неподвижным в отношении его поворота по направлению движению реза.(как у Михаила Ш)Потом можно и над этим думать.
А волна будет делаться движением яйца туда-сюда по оси вращения.Я как это сделать предлагал в простейшей схеме токарника для граверовки цилиндра.

Вместо сфероточки у меня в голове такая схема.Я прошу прощения за каракули.....
Ось номер 1 и 2 жестко соединены со столешницей
Номер 3 скрепляет детали только между собой.Вот деталь с осью 3 и есть то,что я называю "резцедержатель".Это то,что будет совершать движение по окружности.А к ней уже крепится резец.
