Всем доброго дня!
Я уже спрашивал, но тогда не было фото...

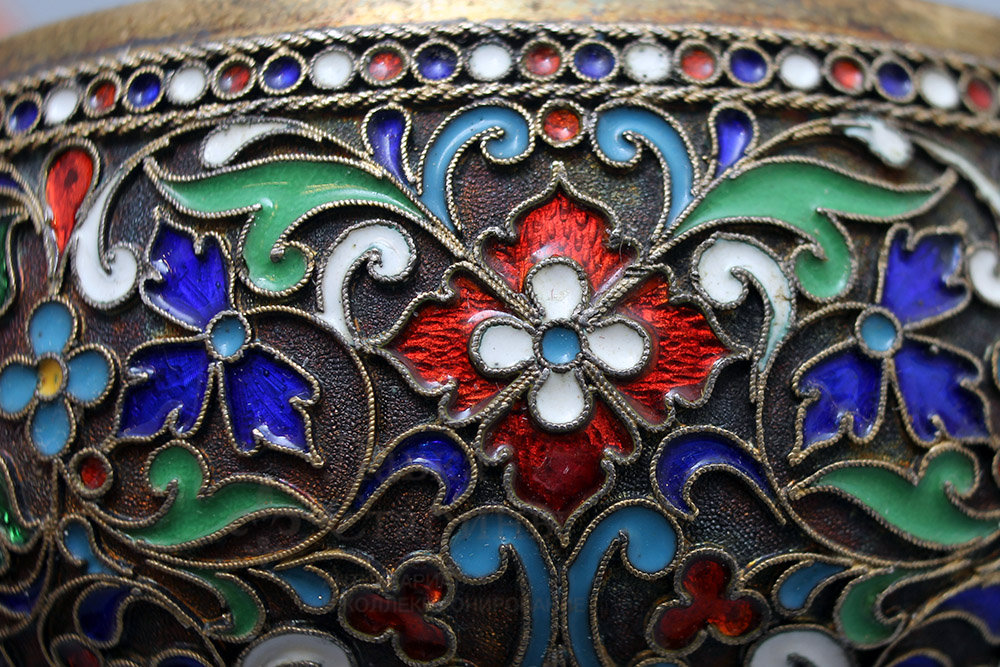

Кто может подсказать как сделан фон вот в этом изделии


Интересует как создается поверхность и чем реально так  его оксидировать, при этом торец стакана и внутри позолота (если расскажите последовательноть что сначала оксидирование или золочение - особая благодарность).
Обратите внимание, что поверхность фона именно пупырчатая.

Для понимания масштаба, толщина торца у скани 0,2-0,22 мм.

Сильвер,
Это корневёрткой начеканивается. Только канфарение нужно делать до эмалирования.
Оксидируется так называемым "красным оксидом". Это щёлочь, производитель фирма КААС в Питере. Также эта хрень продаётся в некоторых магазинах ювелирного инструмента, в ЮМО, например.
Серной печенью большие площади очень неудобно оксидировать, но можно, подогревая изделие.

Юрий Бессолов,
Я бы рад согласиться о корневертке, но тут элементы не круглые и очень разного размера... могут быть еще варианты?

Сильвер,
К гадалке не ходи корневёртками, только разными. А то, что неровные, так просто наезжают друг на друга.

Вот я сейчас на скорую руку настучал четырьмя корневёртками небольшой кусочек и заоксидировал.

Сильвер,

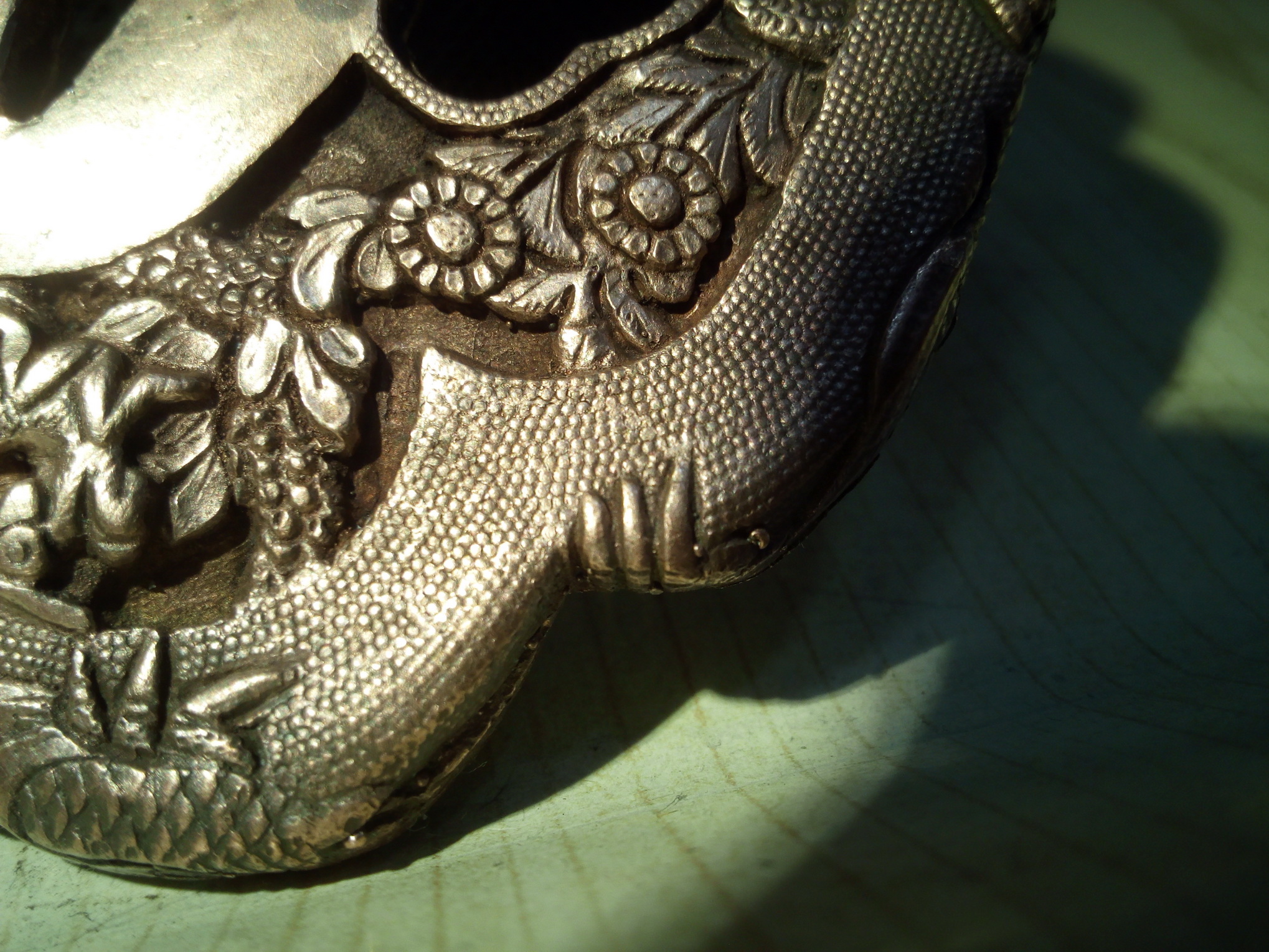

Корневертки лучше приберечь для их основной функции. Фон здесь прочеканен обычным пассеровочным чеканом. На рабочую поверхность канфарником набиты лунки, они получаются разного диаметра, с наложениями и пр. На поверхности получается рисунок выпуклых полушарий. Можно варьировать размер зерна. Это один из основных инструментов чеканщика бронзы. Выглядит так:

Эльген,
Что за пассеровочный чекан? Я в инете ни одного не нашёл, а у тебя он не в фокусе.

Сильвер,
Это корневёртки стопудово.
Разного размера, и возможно самодельные.
Сначала золотится внутренность, затем закрывается лаком, и снаружи патинируется

Юрий Бессолов,
 Телефонная камера не берет. Но если Вы чего-то не знаете,  не значит что этого не существует. Найдите реставраторов бронзы, они Вам объяснят. А технологию изготовления такого чекана я объяснил достаточно доступно, по-моему. Но если хочется испортить корнайзен - долбите на здоровье!

Разве я утверждал, что этого не существует?

Юрий Бессолов,
 К великому сожалению, чеканщик теперь вымирающая профессия, даже в Питере. 30 лет назад только в нашей мастерской их было человек 20...  Посмотрите старую бронзу - найдете много интересных технических приемов. Не стоит ограничивать себя Бреполем...

Если не ошибаюсь,то оксидирование серной печенью на золото не ложится.Поэтому ВОЗМОЖНО ,что лаком ничего покрывать не надо.
А на счет чеканки,видно,что набивка фактуры заходит в самые узкие места.Поэтому маневрировать там чем либо,кроме корневертки представляется невозможным.
А то,что Элген показал,ну этим удобно набивать большие площади.И быстрее и общая картинка набивки равномерная.

Эльген,
Если прислонить к объективу телефонной камеры 10 кратную лупу,то возможности камеры увеличиваются.

Ошибаешься )) Гальваническое покрытие как правило выглядит в разрезе как поролон пористым, особенно при малой толщине.
Если тонким слоем покрыть золотом, то оксидируется легко и получается именно такой результат, как на фото у автора темы.

Канфарики разные делаются,в том числе и угловые(ромб),пробивается после пропайки набора,у меня часто при реставрации(в основном уголки ро книг) попадались фактуры набитые кусками надфиля(ромбическая,хаотическая)...,канфарики разные по рисунку есть...,гружки,овалы,полукружья(чешуя),цветочки а проч.

Юрий Бессолов,
Понятно)))

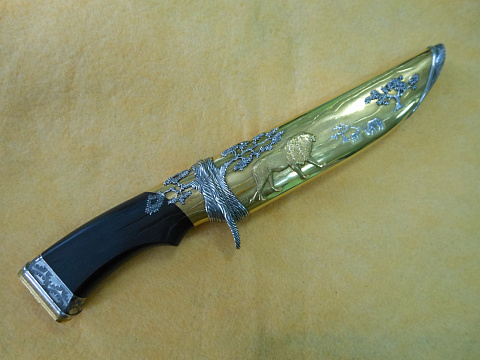

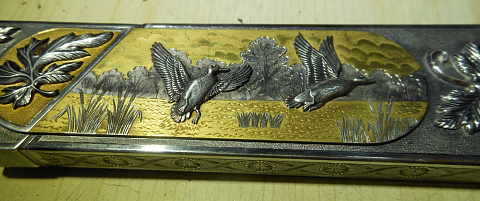

Делаю очень часто выборочное золочение и патинирование
ссылка
ещё
И почти всегда перед патинированием закрываю лаком золото, потому как патина пробивает золото легко, особенно в поднутрениях и глубоком рельефе. А класть никель зачастую весьма геморно.
Что касается убитых корневёрток, я совсем не понимаю о чём говорит Эльген. Во первых на таком изделии никто не будет колотить так что будут корневёртки убиваться, во вторых при стоимости корневёртки в 30-40 рублей, убиваться о её утрате смешно. Не так ли?
К тому же фактура набитая чеканом показаным Эльгеном не всегда выглядит аккуратно, не говоря уже о том что в некоторых случаях его использование вообще невозможно.

Братцы, а вы, когда корневёртками долбите, металл не ведёт? Я как-то, испортил всю геометрию изделия, долбя фон корневёрткой. Теперь, если нужно такую текстуру, накручиваю её вручную, корневёрткой в ручке от Олафа.    Долго, муторно, с мазолью на ладошке, зато ровненько.

Самодельная "корневертка", да еще и для ударов, называется чекан-трубочка. У корневертки, если память не изменяет, углубление меньше радиуса и есть ободок. У фактуровочного чекана-трубочки углубление равно радиусу и края могут быть острыми.
Ваша Капитан Очевидность.

А можно каких-нибудь картинок для примера?

Профессия и будет вымирающей, слишком много нужно сделать самодельного инструмента и полное отсутствие передачи опыта от предыдущих поколений.
