а на ржавые гайки ?

Нет. Я этот сезон ловли бичка пропускаю. (обстоятельства....). А вот на следующую весну насоберайте пару ведер ПОКРУПНЕЕ!!!!

николай73,
очень понравился станочек .конструкция проста как велосипед. а чем проще, тем умнее конструктор. Вальтман приспособу для гильошировки  изобрел , а тут уже дальше ее развите пошло. в очередь на такой станок где записаться?

Это без сомнения.

дядя Федор посмотри 21.35 там специально для тебя))))  https://www.youtube.com/watch?v=FQ0f8_r2oyc&feature=gp-n-y&google_comment_id=z12rehwhelqzgx3nw22hgvabvwqjizhwk04
неужто ты думаешь , что не сообразил бы? если станок мой , он всегда рядом, ну нафига убивать время на ненужные железки?  если можно заняться более полезными вещами ,  готовую идею можно украшать как угодно , но я лучше потрачу время на обдумывание как на яйце рисовать к примеру и на более сложных поверхностях))))  ну народ.........
кстати еще несколько  умных  конструкторов появится , в контакте нескольким объяснял нюансы, не только Николаю........ так что дядя Федор копи гайки)))))))))

в моем понимании он должен быть такой!!!!!!!! простой и ничего лишнего, и не на подшипниках а на бронзовой разрезной втулке , а что для чего и почему .............  это уже  ..........
зажал в тисочки уголок и шуруй.......... и наклейка иначе есть вещи проще..........зачем бабку делать для наклейки

Сергей Вальтман,
Про бабку.... прилепил винт на всякий случай... чтоб был. А наклееваю так---- планшайба на резьбе... скрутил намазал и под пресик. Это если прессика не будет то тогда винтом.

николай73,
не снимая можно просто струбциной строительной , придавил - снял ..................... вал то короткий..........
это ж не токарник.........

Сергей Вальтман,
Да. Можно и струбциной. Согласен. ( в общем чем угодно... лиш-бы прижать плотно на время.)

Сергей Вальтман,
Сергей а на Вашем токарнике какой ход поперечного супорта от центра шпинделя к себе (в мм. или см.). ?  Я вот подумал.... можно по Вашей системе (немного переделать  вернее переставить шаблон. копир) и резать радиальные резы. Правда руками приспособится прижимать (может не удобно . но надо продумать.)

николай73,
уже где то показывал фотку схемы , в патрон зажимается делительная головка, к патрону рычаг г образный он опирается на эксцентрик на лимбе поперечной подачи крутишь и волна эксцентриком задается  на патрон  ..........там ничего сложного.........

Сергей Вальтман,

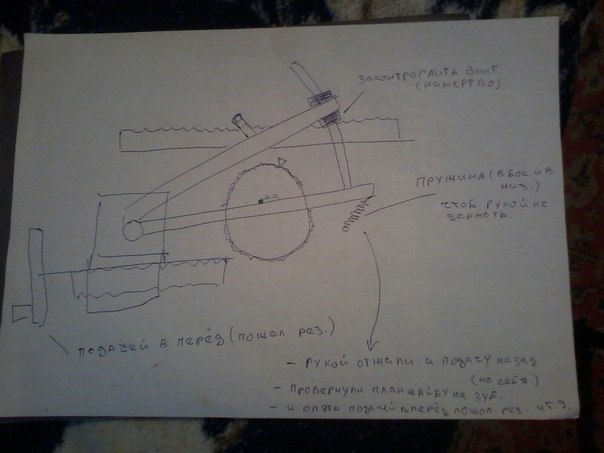

Да. мне чуть иначе мысль пришла. чтоб переделок меньше было. (может и бред конечно.) вариант на вскидку. может если до думать- то что и выйдет. Щас фото скину.

Ну вот как-то так подумалось.

николай73,
работать будет, только на верхний винт (шаблон ) нужен щуп определенного профиля чтоб не пила а синусоида получалась, помнишь картинку где то ставил, там у гильош машин идут разные щупы на розу чтоб выдавать разный рисунок волны........ ну поймешь........

Сергей Вальтман,
Да... я это понимаю....   Просто махнул ручкой - так получилось. Кто в курсе (или вдумываются.) те поймут. Это-же не конкретный чертеж. - а так-  набросок принципа действия.

Сергей ,конечно сделают. и продавать будут. и покупать будут .уж лучше бы Николай поднял эти деньги на станках. он авторство себе не приписывает,что это конструкция Вальтмана, а он уже довел этот принцип до малогабаритного станка. другие будут молча делать, те что не с форума, да и себе легко авторство идеи присвоят. тут уж ничего не поделаешь.как с пневмоштихелем. только как шило из мешка, временами будут говорить, э нет дружок , это конструкция Вальтмана.  а авторство уже сейчас  приписывают себе, надеюсь это тебя раздражает ? очень любишь наш народ ?

не Федор ты не понял, просто ты вдруг в том что я объяснял месяцы назад , в других руках вдруг увидел новую конструкторскую мысль и выдал в своем репертуаре............))))))))))
а пневмуха )) ну так знаешь , мир делится на изобретателей,  ,,изобретателей,,  изобретенного , и покупателей  изобретенного , и покупателей у ,,изобретателей,, изобретенного...... тут место каждый выбирает себе сам )))))) а кто приписывает себе , так то не от большого ума , все знают все конструкции они в свободном доступе в интернете, и если пневму поместить в коробочку или кочергу покрасить в красный цвет , конструктив от этого не изменится)))))) зарабатывать да ради Бога , но ..... того кто подсказал закрашивать не надо не хорошо............линдсней вон тоже и патентовал и делал и грозил и что? утаил ))все делают))) проще так , отдал и все , а там жизнь покажет.......... кто прав , ну и на 10 человек всегда один попадет не такой..........

а вот сейчас подумал, дядь Федор а ведь ты меня искушаешь))))) ты же Боговерующий  разве можно ?)))
стараешся во мне пробудить темную сторону силы)) если здраво рассудить, я этим в жисть заниматься не буду , нет возможности и не хочу, а кому то заработок очень нужен!!!!  причем те которые суетятся , мне очень по душе , вот как раз не люблю нытиков, денег нет все плохо, ну на сделай вот железки и будет сумма....... да нууууууууу ты что .... тут работы... это ж делать надо ..... , а тут человеки идею раз , тяп -ляп , крутится работает, ну заработают и хорошо .. а лучше собакой на сене жить???)))) нееее, так что во всем промысел Божий ,  каждому свое  а в сумме люди помогают друг другу........все больше я на твои искушения не поддаюсь, уже понял)))) иначе попаду на сковородку (потом).........................))))))))))

ага

Всех с Праздником!!!
