Развернуть ⇓

да ответ на поверхности был

да ответ на поверхности был

паять обычным припоем и забыли,все надо суперкрутые лазеры

yurchik, обычным припоем нельзя, он не выдержит температуры плавления эмали. Можно супер тугоплавким, но надо было делать перед наложением эмали. К сожалению мысль заделать дырку пришла уже после того как эмаль была положена. Сейчас паять - точно эмаль испортить. У меня нет плавниковой, чтобы эмаль под чистую снять с заготовки и переложить. Была бы плавиковая - горя бы не знала. В Сша ее очень сложно купить если ты ты не химическая лаборатория. В общем, на тот момент лазер казался правильным решением, к тому же он у меня имеется.

nnovikova,
Я бы занялся заделкой отверстия еще в состоянии модели или восковки.
Зачем отливать изделие с отверстием, которое никому не нужно.

korobtsov-alex, правильная мысль. Я купила уже готовую 3д модель с этим отверстием. Отсылаю 3д файл на фабрику, где отливают. Надо было попросить 3д дизайнера сразу убрать отверстие.
Но мне тогда казалось, что заделать отверстие будет легко.

korobtsov-alex,
Если я рассверлю дырочку, вставлю туда туго проволочку - какой режим на лазере вы бы выбрали, чтобы ее заделать. Я понимаю, что все машины разные, но примерно.

У меня аппарат хоть и достаточно мощный, но китайского производства. Режимы могут очень сильно отличаться от ваших. Возьмите для начала кусок серебра, прожгите в нём пару отверстий и попробуйте их запаять меняя не только мощность но и длительность импульса и диаметр пятна.

На своём аппарате серебро варю:
Мощность от 15% до 40% .
Импульс от 1.0 до 4.0милисекунд.
Диаметр как и предыдущие режимы подбирается индивидуально к каждому случаю, от 0.5 до 3.0мм

korobtsov-alex, спасибо, мощность это сколько в kw?

nnovikova,
эмаль можно снять обычной щелочью

nnovikova,
На моём арпарате мощность указана в процентах от общей

nnovikova,
мне кажется, судя по фото, у вас все таки, не качественная отливка. Я так понимаю, на краю шинки, это уже ваше, рукотворная раковина ? На втором фото, внутри, есть что то похожее на раковину, или же это наплыв эмали. Сомневаюсь, что у вас получится запаять с помощью лазера эти кратеры.

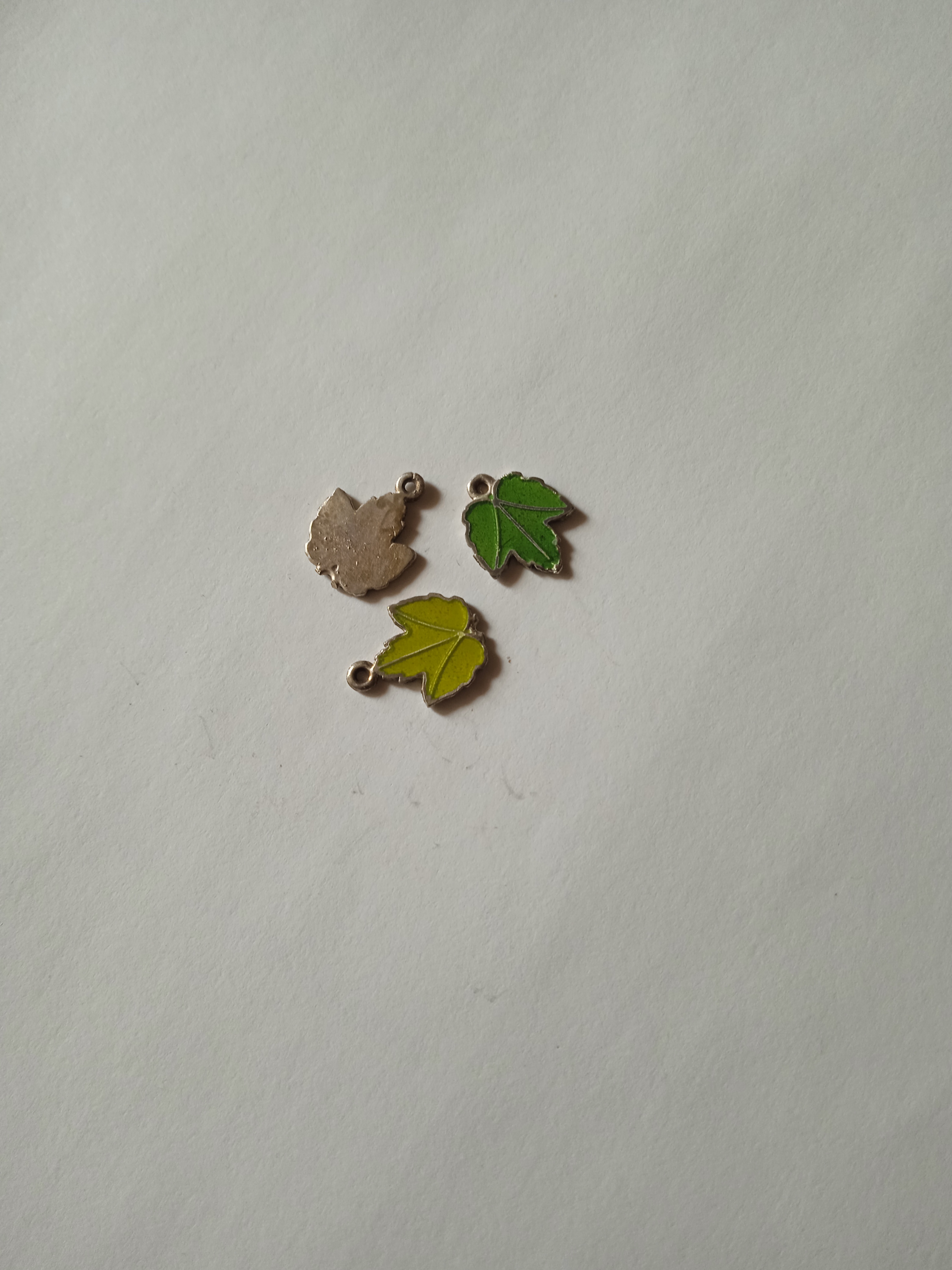

Что касается меня, у меня нет лазера, поэтому я несколько раз пытался запаивать, раковины обычным способом, с помощью припоя. Раковины, появлялись после шлифовки, дефект литья. Сказать что достиг высоких результатом, не могу, но где то в половине случаев, мне это удавалось. Тут все зависит от того, какая эмаль, какая деталь, как греть, чем греть.


Детали зажимал с помощью "третьей руки", в обратном пинцете, с керамическими губками, эмалью вниз.
Прогревал постепенно, где то до 300 - 400С, что бы эмаль не потрескалась от резкого нагрева, затем нагревал до нужно температуры, подносил капельку припоя и запаивал. Столкнулся с проблемой....после шлифовки, раковины, как правило, грязные внутри, чистка щеткой, промывка, продувка, часто не дает результата, после пайки появл. нагар. Так же важно подобрать нужно кол-во припоя, что бы не пришлось паять повторно. Флюс ложил только непосредственно на место пайки, что бы он не растекся и не попал на эмаль.
Вообщем, геморрой еще тот ! С другой стороны, когда перед тобой стоит дилемма, отправить деталь на переплавку, или по пробовать ее реанимировать, решение очевидное!
