► Импульсный регулятор

Пользователь
Регистрация: 14.09.2020
Откуда: СПб

Сообщений: 96
В друзьях у: 0
Голосов: 24 / 0

3 / 0

Добавлено: 04.02.2021 09:46:14

Выкладываю схему импульсного регулятора, подходит для китайского foredom cc.

Для сборки покупались в Чип и Дипе детали
1. Резистор СП3-4АМ 0.25Вт - 1шт
2. Диод выпрямительный КД226А - 2 шт
3. Тиристор незапираемый 10А 400В КУ202Н - 1 шт
4. Резистор проволочный SWP 5Вт 6.8 кОм - 1 шт

Кроме того,
5. Корпус для РЭА 156*68*44
6. Радиатор 30*50*21.5, HS 302-30
7. Ручка металлическая 41005-1, отв. 4мм (дорогая, можно было бы и не брать)
8. Термопаста
9. Провод 1 м, сечение 3.5мм

Кроме того, нужны винты, гайки, пластина для сборки (у меня обычная фанера 3мм), уголок сделала из латуни, для охлаждения нужна медная пластина

Монтаж навесной.
Схему дал Лев Матвеевич Эпштейн в ШЮМ'е.

Для вентиляции в коробке с двух сторон прорезаны отверстия, видно фото.

Для подключения бормашины на али купила американскую розетку, педаль также с али. Можно вместо педали использовать накладную кнопку дверного звонка, как в СССР.

Развернуть ⇓




Offline

ЛС

Елена

Пользователь
Регистрация: 14.09.2020
Откуда: СПб

Сообщений: 96
В друзьях у: 0
Голосов: 24 / 0

#21

0 / 0

Добавлено: 11.02.2021 08:36:15

Svetly,
Уточнила у учителя, который дал схему и показал собранное устройство.

Ещё раз повторю, что в радиоэлектронике у меня двойка, поэтому разложить по полочкам ничего не смогу. Для меня достаточно того, что бормашина работает на очень малых оборотах и не останавливается при нагрузке, при закрепке это удобно.

И вы говорите, что теряется половина мощности. Сможете собрать и показать это наглядно? Детали недорогие, весь комплект меньше тысячи.

Offline

ЛС

indygo

Пользователь
Регистрация: 15.10.2018
Откуда: Санкт-Петербург

Сообщений: 504
В друзьях у: 3
Голосов: 70 / 0

#22

1 / 0

Добавлено: 11.02.2021 10:29:11

Елена,
Тиристор - полупроводниковый прибор, соответственно, при включении в сеть переменного тока, он пропускает только один полупериод - половину синусоиды. То что на осциллографе показывает амплитуду 200 вольт, а не 220, говорит о падении напряжения на остальных элементах схемы(которые ещё и управляют тем, какая именно часть этого полупериода проходит через тиристор). Так что, да, на двигатель идёт максимум половина мощности. НО... поскольку на Foredom'е (не знаю как на китайском, но на моём оригинальном это так) используется коллекторный двигатель(с щётками), то вы эту потерю мощности и не заметите.
Как то так, старался объяснить максимально понятно, хотя, может и примитивно. :blush2:

P.S. Льву Матвеевичу привет. Он плохого не посоветует.

С уважением, Евгений

Offline

ЛС

Елена

Пользователь
Регистрация: 14.09.2020
Откуда: СПб

Сообщений: 96
В друзьях у: 0
Голосов: 24 / 0

#23

0 / 0

Добавлено: 11.02.2021 10:41:26

indygo,
Спасибо

Выложила с его разрешения.

На китайском тоже с щётками.

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#24

0 / 0

Добавлено: 12.02.2021 11:10:28

Елена,

Цитата
(Елена 11.02.2021 08:36:15)И вы говорите, что теряется половина мощности. Сможете собрать и показать это наглядно? Детали недорогие, весь комплект меньше тысячи.

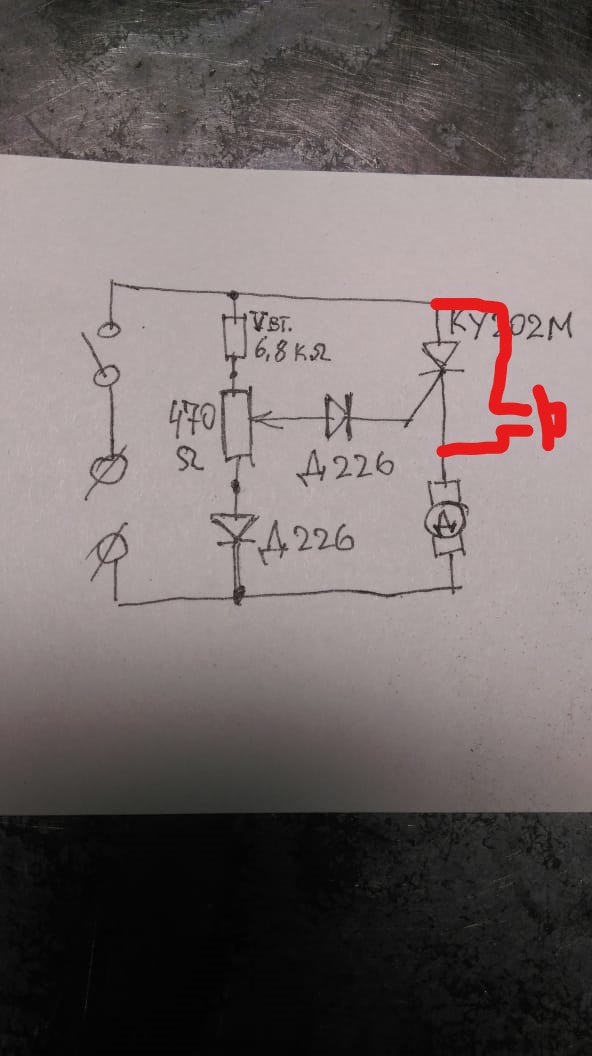

Елена, вы сами можете это проверить. Для этого вам понадобится кнопка или выключатель. Подсоединить ее необходимо по рисунку ниже, параллельно тиристору. В момент замыкания кнопки (выключателя) на бормашинку будет приходить полная сетевая мощность.

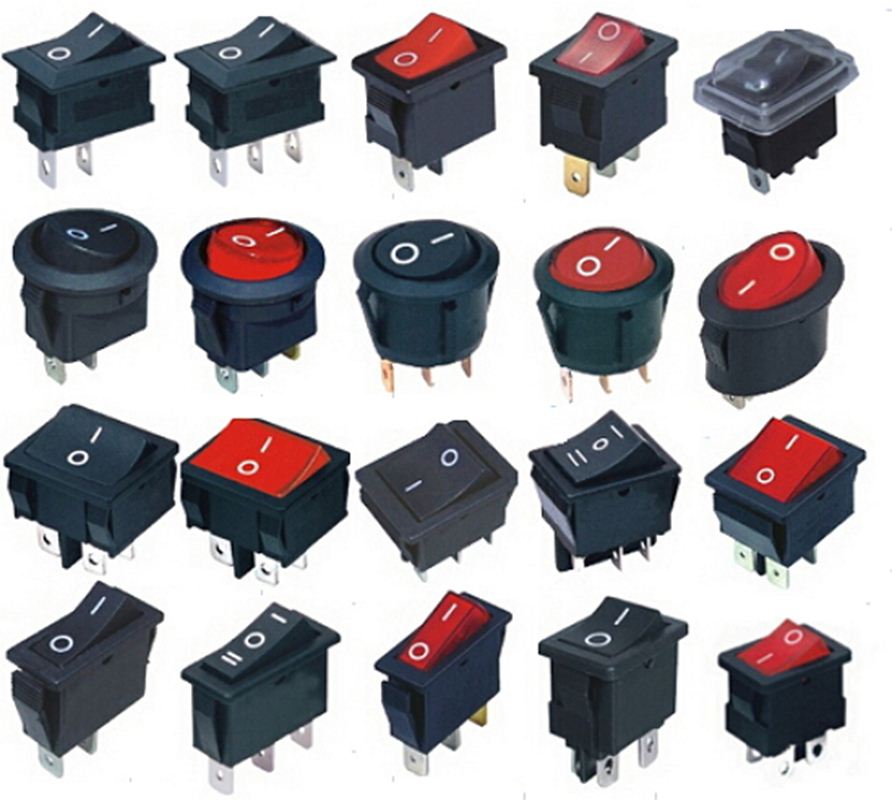

Кнопку можно выбрать как на второй картинке или любую другую на ваш вкус. И кстати ее стоимость совсем недорогая, порядка 100 рублей. Будем ждать результатов эксперимента. :blush2:

Offline

ЛС

Елена

Пользователь
Регистрация: 14.09.2020
Откуда: СПб

Сообщений: 96
В друзьях у: 0
Голосов: 24 / 0

#25

0 / 0

Добавлено: 12.02.2021 13:47:23

Svetly,
Сожалею, но я не готова экспериментировать. Кто захочет, тот будет пользоваться схемой. Мне, например, она очень помогает при закрепке.

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#26

0 / 0

Добавлено: 12.02.2021 14:19:45

Елена,

Цитата
(Елена 11.02.2021 08:36:15)Сможете собрать и показать это наглядно? Детали недорогие, весь комплект меньше тысячи.

Зачем же вы просили собрать и показать это наглядно если не готовы экспериментировать?

Изменено: Svetly - 12.02.2021 14:20:35

Offline

ЛС

Ancle Fedor

Модератор
Регистрация: 25.06.2013
Откуда: Владимир

Сообщений: 2596
В друзьях у: 18
Голосов: 246 / 21

#27

0 / 0

Добавлено: 13.02.2021 23:30:05

Svetly,
Андрей, ты не прав !!!
Поставь туда симистр вместо ку202, и будет (наверное) счастье. Наверное. Экспериментировать точно не буду.
И потери мощьности не будет

.
А то кнопка... кнопка... это уже не интересно. Не актуально. И не будет почти что ШИМа на 50Гц whistling

.
Ибо по твоей схеме двигатель втупую замыкается на источник питания.
© Почти шутка.
Пока.
Олег.

Изменено: Ancle Fedor - 13.02.2021 23:38:45

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#28

0 / 0

Добавлено: 13.02.2021 23:43:05

Олег, кнопка это не рекомендация к применению, а исключительно для проверки потери мощности.
Для наглядности. Есть потеря или ее нет.

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#29

0 / 0

Добавлено: 13.02.2021 23:49:09

Ancle Fedor,
Но в принципе можно и без симистора обойтись, если диодный мост на входе воткнуть. Тогда вроде и потери не будут такими большими и без симистора вроде как.

Offline

ЛС

Ancle Fedor

Модератор
Регистрация: 25.06.2013
Откуда: Владимир

Сообщений: 2596
В друзьях у: 18
Голосов: 246 / 21

#30

0 / 0

Добавлено: 13.02.2021 23:49:32

Svetly,
А, понятно, возможно я не всю суть полемики понял, извини.
Пока.
Олег.
ЗЫ, Дополню. Если мост - то как ты будешь управлять тем же самым тиристором? Он у тебя будет постоянно открыт. Думаю ты меня понял.

Данная схема будет работоспособной только при переменке.
ЗЫЫЫ. Предлагаю закончить. Ибо никому это не будет интересно.
ЗЫЫЫЫЫЫ. Кто захочет поэкспериментировать - тот это и сделает

Изменено: Ancle Fedor - 13.02.2021 23:56:06

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#31

0 / 0

Добавлено: 13.02.2021 23:50:38

Ancle Fedor,
:Lighten:

Offline

ЛС

uvrigel

Пользователь
Регистрация: 03.11.2018
Откуда: Белгород

Сообщений: 2264
В друзьях у: 2
Голосов: 132 / 64

#32

0 / 0

Добавлено: 14.02.2021 10:22:48

Мне тоже не понятно, почему не поставили выпрямитель или семистор, схема получилась однополупериодная, а это потеря мощности.
Да и вообще вся эта схема очень примитивна.
Подобные регуляторы я паял лет 40 назад, для новогодних гирлянд.
Только в качестве опорных элементов, использовал динисторы, КН102А.
В то время, они были очень дефицитные.
Позже появились однопереходные транзисторы, КТ117, схемы паяли на них.
Они тоже были большой редкостью, зато регулировка была очень плавной.

Offline

ЛС

Елена

Пользователь
Регистрация: 14.09.2020
Откуда: СПб

Сообщений: 96
В друзьях у: 0
Голосов: 24 / 0

#33

0 / 0

Добавлено: 14.02.2021 10:52:38

uvrigel,
Подозреваю, что это схема и была сделана лет 40 назад, а потом использовалась без изменений.

Offline

ЛС

uvrigel

Пользователь
Регистрация: 03.11.2018
Откуда: Белгород

Сообщений: 2264
В друзьях у: 2
Голосов: 132 / 64

#34

0 / 1

Добавлено: 14.02.2021 11:03:31

Елена,
вы знаете, 40 лет назад я уже таких простых схем не паял.
Уверяю вас.
Когда я впервые спаял схему для управления гирляндами на КТ117А, сбежалась посмотреть вся мастерская.
Гирлянды при переключении, плавно загорались, и плавно гасли. Сейчас этим уже никого не удивишь, все копеечные китайские мигалки так работают, а тогда это выглядело как некое чудо!

Offline

ЛС

uvrigel

Пользователь
Регистрация: 03.11.2018
Откуда: Белгород

Сообщений: 2264
В друзьях у: 2
Голосов: 132 / 64

#35

1 / 0

Добавлено: 14.02.2021 11:22:57

вот, нашел в инете одну их схем.

Регулятор мощности на КТ117.png (8.7 КБ) [ Скачать ]

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#36

0 / 0

Добавлено: 14.02.2021 11:37:33

uvrigel,
Да, такая схема будет более удобной, чем предложенная автором.

Offline

ЛС

Svetly

Пользователь
Регистрация: 27.01.2016
Откуда: г. Кунгур, Пермский край

Сообщений: 1458
В друзьях у: 6
Голосов: 244 / 3

#37

0 / 0

Добавлено: 14.02.2021 11:42:43

Ancle Fedor,

Цитата
(Ancle Fedor 13.02.2021 23:49:32)Дополню. Если мост - то как ты будешь управлять тем же самым тиристором? Он у тебя будет постоянно открыт. Думаю ты меня понял.

Олег, думаю ты не прав. Смотри на схему выше. Тиристор в ней прекрасно управляет мощностью. Мост создает не постоянное а пульсирующее напряжение.
Думаю, ты понял. :brows:

Изменено: Svetly - 14.02.2021 11:43:30

Offline

ЛС

Ancle Fedor

Модератор
Регистрация: 25.06.2013
Откуда: Владимир

Сообщений: 2596
В друзьях у: 18
Голосов: 246 / 21

#38

0 / 0

Добавлено: 14.02.2021 18:37:38

Цитата

Цитата
Думаю ты меня понял.

Думаю, ты понял.

Надеюсь все друг друга поняли
