Точное название  W-PI 10x/23 45 50 44

Понятно, возможно они парфокальные, то есть фокус на уровне среза трубки, это согласуется с тем, что вы с ними получили. Попробуйте 8 и 8 измерительный.
И фокусироваться естственно надо по плоскому предмету - тексту на бумаге.

Всех приветствую.
Сразу прошу помощи (советом)
Достался мне Индустар-51 (И-51) в латуни. Хочу его приспособить к МБСу. Но требуется почистить линзы изнутри.
На этом варианте ( у меня такой же) - нету рисок для откручивания - разборки. Кто подскажет, как разобрать не поломав?

Надо его изнутри потрошить.

Очень надеюсь.
Еще добавлю. Мне кажется откручивается здесь, где стрелки, а стопорных винтиков нет.

Serjj,
Нашёл я у себя похожий объектив. Правда это И37. но  фишка та же, нет прижимных колец.

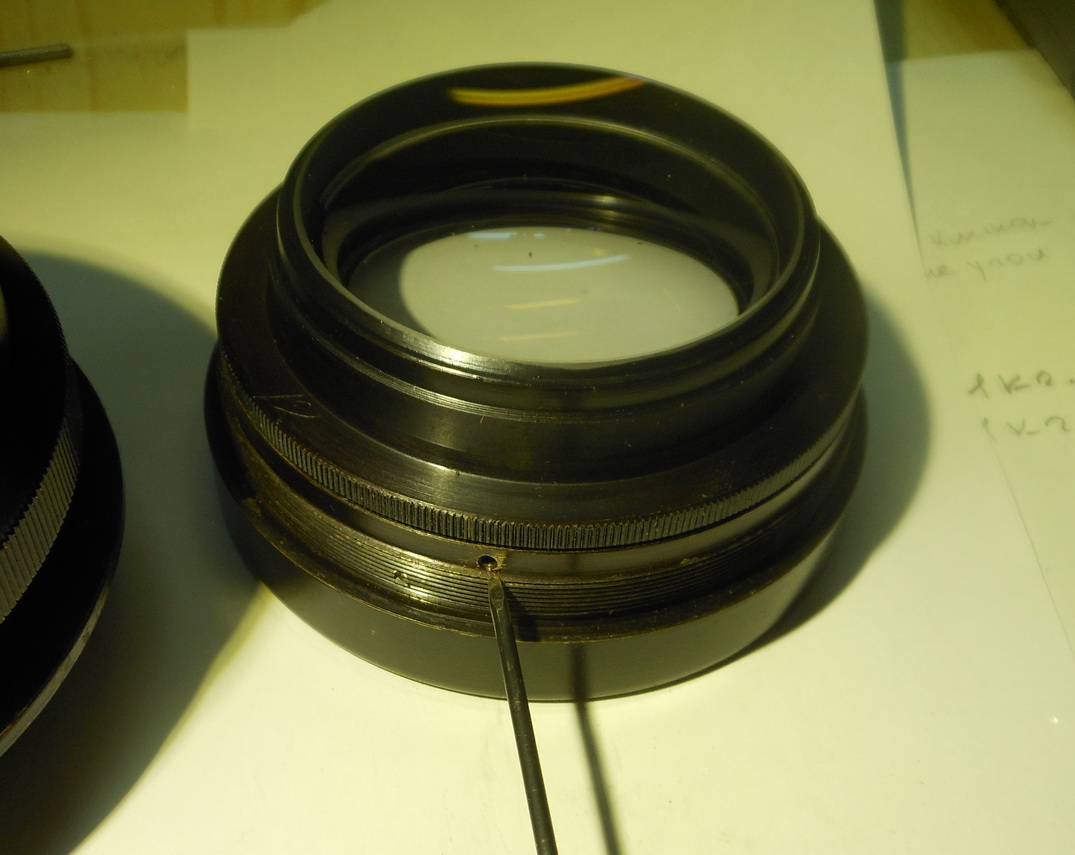

Для начала надо выкрутить гужоны.


С передним блоком всё понятно, ещё один гужон и он разбирается.

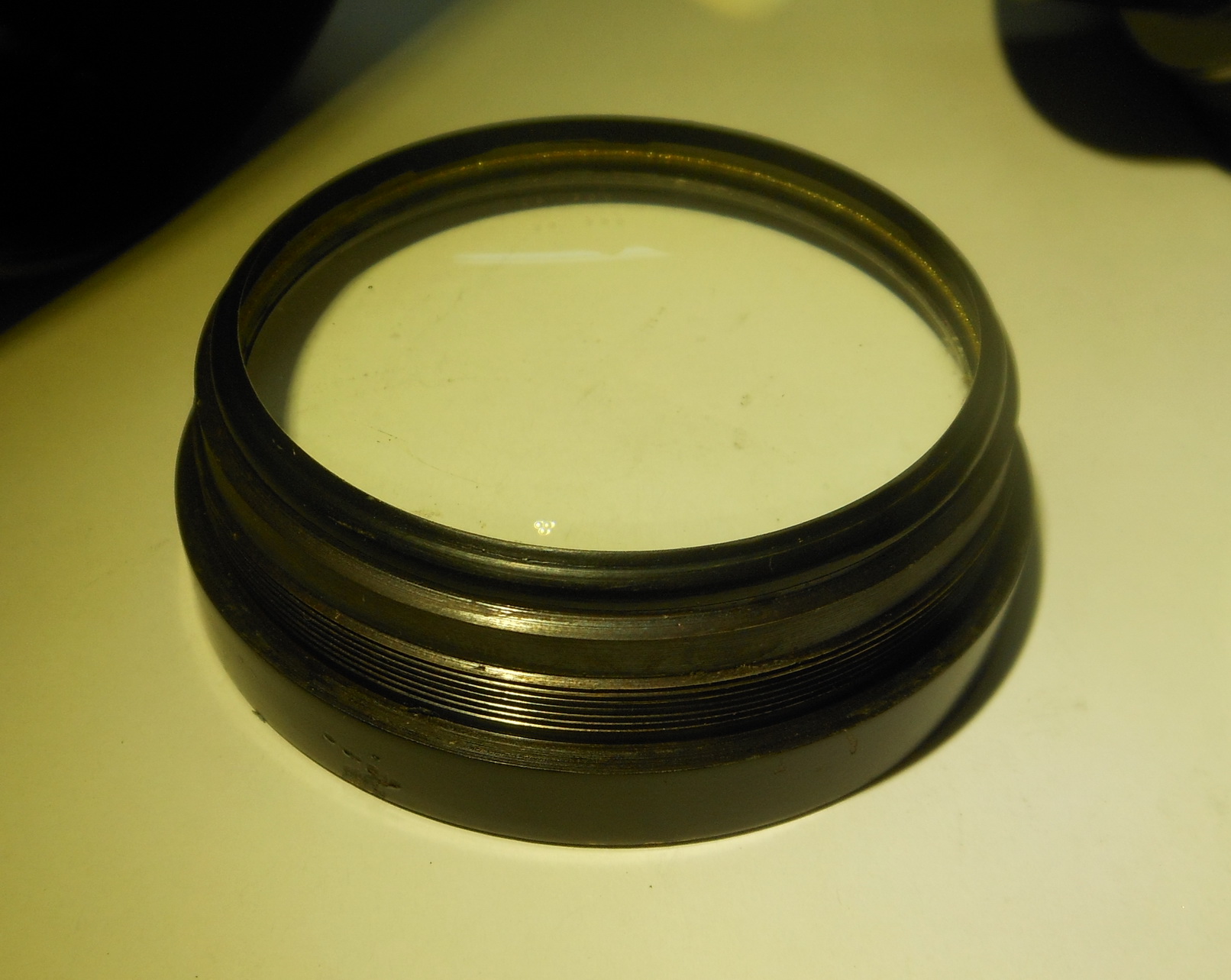

А в заднем блоке стоит склейка из двух стёкол, как и в И 51, вот она может быть завальцована.


В любом случае обслужить не проблема.

Обыскался я этих гужонов. Под лампой (под разным углом), в налобные гляделки, ногтем общупывал (сквозь краску).
Нету их. Тока на кольце диафрагмы. Ну я это кольцо покамест снял.

Варианта два:
Либо их там нет, что достаточно странно.
Либо они закрашены, что ещё более странно.
По моему я гоню.
Думаю надо просто попытаться руками развинтить корпус,
Но без фанатизма. Если гужон есть, то слегка сдёрнуть можно,
но дальше не пойдёт. Если его нет то развинтится
без проблем.
В некоторых случаях резьбы в приборах собирали на смолу, не помню
на какую, и в каких случаях, но слышал об этом несколько раз.

Olaf,
Днем буду пробовать. Попробую открывалку для заворачивающихся крышек

Понятно, какое тут до утра терпеть!
Одна рука в кожаной перчатке, в другой кухонный прибор - и получилось! Гужонов - нет
Спасибо тебе добрый человек.
Ну и спокойной ночи

Для справки.
Удаление диафрагмы (полностью) облегчает этот объектив почти на 100 гр (97 гр). Без нее он стал весить 486 гр. Тем более, что для микроскопа (типа МБС) она как минимум не нужна.
Но разбирал то я для чистки.

Ув. форумчане -  Подскажите пожалуйста чертежом переходника для установки обьектива И-37 на МБС-9.  С той частью что в 9-ку вкручивается мне понятно - а вот низ ? куда И-37 крепить- кроме диаметра и шага резьбы может какие ньюансы есть по расстоянию? П.С.- обьектива еще нет у меня а чертеж нужен. Заранее благодарен за совет.

николай73,
напомни в личку, есть ли у меня твоя почта.

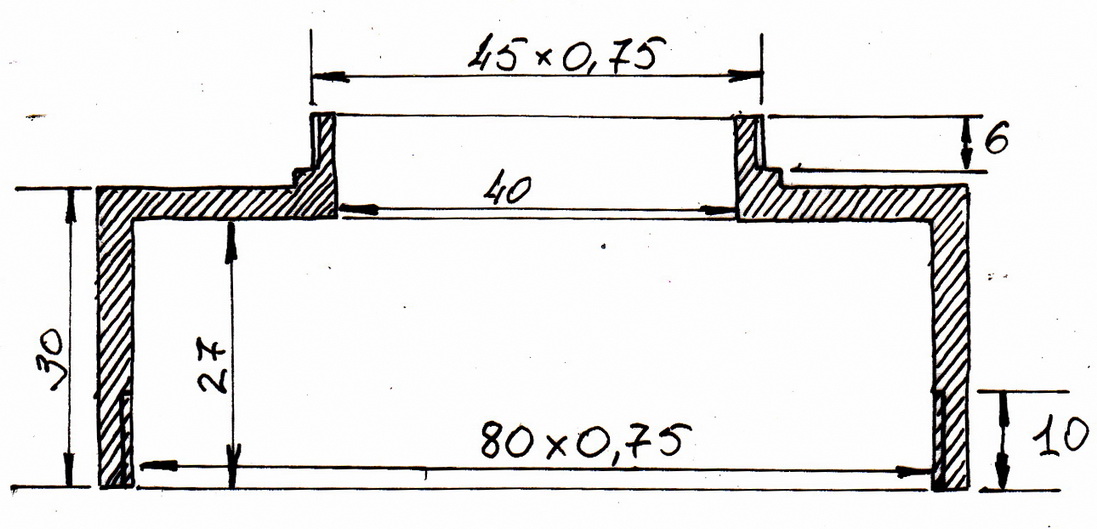

Отверстие под резьбу 80х0.75 нужно точить 79.2 мм.

Олег огромное спасибо!!!

У меня брат хотел из линз, которые достал с объективов сделать увеличитель для микроскопа. Я такому бы не поверил, чтобы микроскоп самостоятельно сделал. Это было маловероятно. В результате ничего не получилось. На тот момент я искал ему микроскоп, чтобы он не страдал своим изобретением: http://maximus.ru/catalog/mikroskopy-6290/ . Он брал линзу обрезал под определенный диаметр, чтобы вставить в пластиковый цилиндр. Я ему подарил уж микроскоп, чтобы он не страдал объективами и вырезкой. Плюс еще нужна определенная длинна для линзы в микроскоп.

Уважаемая администрация, может пора забанить этого "Знатока"?
Спам на лицо, набивание бессмысленных постов тоже.
Компетенция просто поражает.

Пора, пора, потерпите, щас баня откроется и забаним.
ПС: писать о таких нужно мне в личку, ну или жать кнопку "жалоба" и описывать проблему.

Я делюсь своей ситуацией которая была реально.  А вы тут осуждаете. Лучше бы совет человеку дали, чем здесь флудить. Прошу прощение, но это не спам. Таким не занимаюсь. При этом у каждого человека свой уровень компетенции.

О, я и забыл что тут было.
Ладно, более насущный вопрос:
кто-нибудь ставил защитное стекло на 190й объектив МБС-10? Поделитесь техрешением?

Sd768,
А смысл?
Ну, не в том смысле что бы поделиться решением, а в смысле - для чего.
Что и от чего защищать?
У меня кстати твои стёкла лежат, ты помнишь?.
