Оловянная бижутерия
Развернуть ⇓
|
Offline |
|
Пользователь
Регистрация: 26.02.2018 Сообщений: 44 В друзьях у: 1 Голосов: 11 / 0 |
Добавлено: 09.04.2020 12:01:31
Внутри нагревателя будет электрокомфорка.
|
Offline |
|
Пользователь
Регистрация: 26.02.2018 Сообщений: 44 В друзьях у: 1 Голосов: 11 / 0 |
Добавлено: 09.04.2020 12:04:56
Она подпружинена,для лучшего контакта.
Полости будут засыпаны песком. На каждом нагревателе предусмотрена установка датчиков температуры для автоматического поддержания нужной величины температуры. |
Offline |
|
Пользователь
Регистрация: 26.02.2018 Сообщений: 44 В друзьях у: 1 Голосов: 11 / 0 |
Добавлено: 11.04.2020 09:13:00
Походу,нет интереса к теме .
Только я заморочался с изготовлением самодельного качественного центробега. Посему считаю дальше,нет смысла терять время на фото и видео,того что я своял. |
Offline |
|
Пользователь
Регистрация: 11.04.2023 Сообщений: 1 В друзьях у: 0 Голосов: 1 / 0 |
Добавлено: 27.07.2023 16:53:50
merchin,
Добрый день! Как я рад, что нашел эту тему! Я тоже занялся вопросом по созданию подобной самодельной литейной установки. Ваши чертежи уже упростили мне жизнь. Если есть возможность, прошу отпишитесь, что по итогу получилось, это было бы просто замечательно! |
Offline |
|
Пользователь
Регистрация: 12.09.2011 Сообщений: 60 В друзьях у: 1 Голосов: 2 / 0 |
Добавлено: 23.12.2023 15:09:27
merchin,
Очень интересно увидеть конструкцию самого аппарата . Тоже себе собираю ... |
Offline |
|
Пользователь
Регистрация: 26.02.2018 Сообщений: 44 В друзьях у: 1 Голосов: 11 / 0 |
Добавлено: 23.12.2023 15:19:58
Добрый день!
Аппарат готов.Освоить литьё все руки не доходят. На следующей неделе съезжу в гараж, сниму видео и фоток поделаю.Все выложу. |
Offline |
|
Пользователь
Регистрация: 26.02.2018 Сообщений: 44 В друзьях у: 1 Голосов: 11 / 0 |
Добавлено: 28.12.2023 00:32:15
Видео снять не получилось.Отключен компрессор.
В следующий раз сниму видео работы. Сделал несколько фотографий.
Изменено:
|
Offline |
|
Пользователь
Регистрация: 26.02.2018 Сообщений: 44 В друзьях у: 1 Голосов: 11 / 0 |
Добавлено: 28.12.2023 00:39:20
Так,не пойму как прикрепить сразу несколько фото.

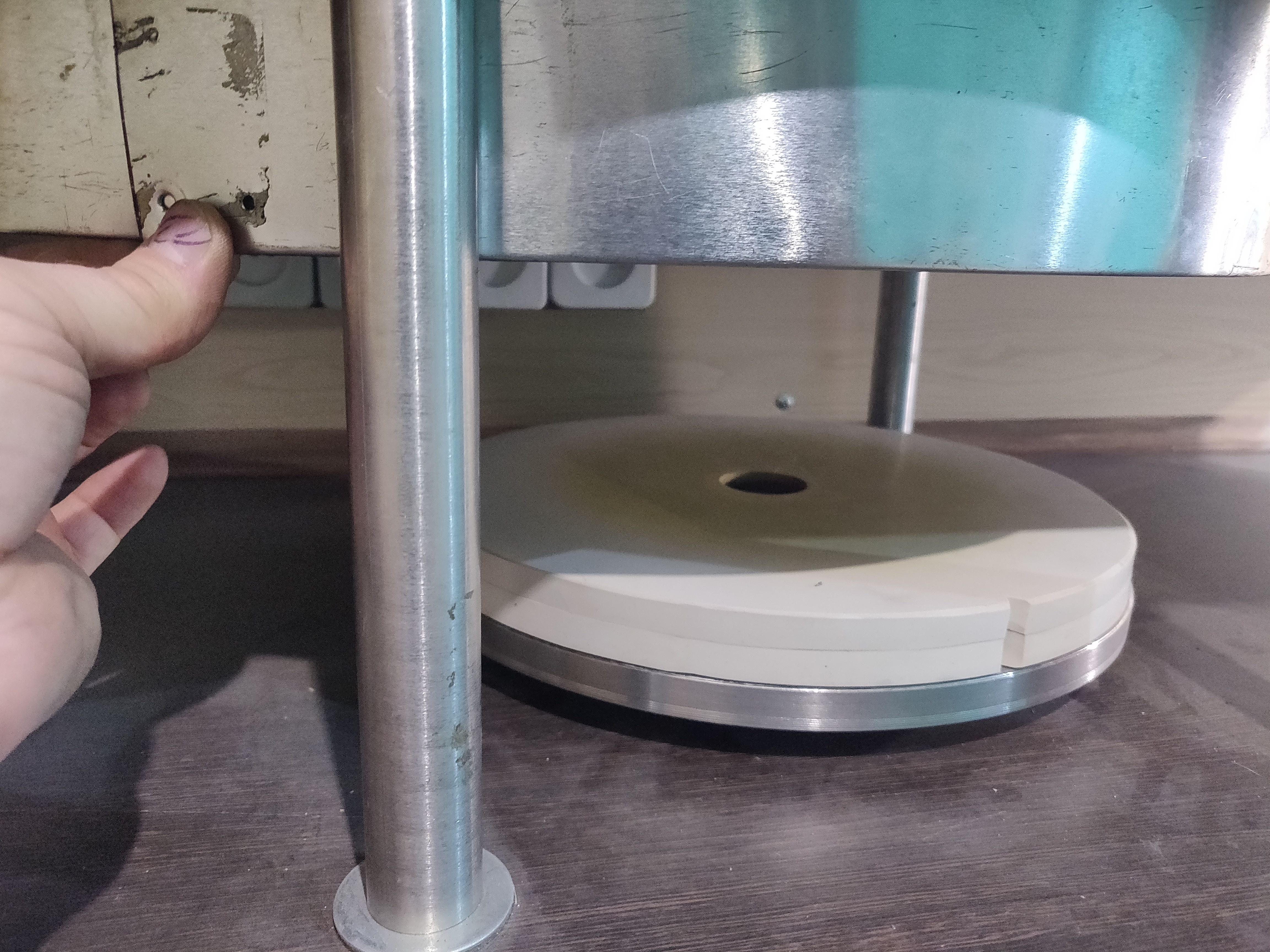

Буду мучать по одной. Это нижний диск ,на нем "пицца",зона вращения защищена кожухом. |
Offline |
|
Пользователь
Регистрация: 26.02.2018 Сообщений: 44 В друзьях у: 1 Голосов: 11 / 0 |
Добавлено: 28.12.2023 00:41:47

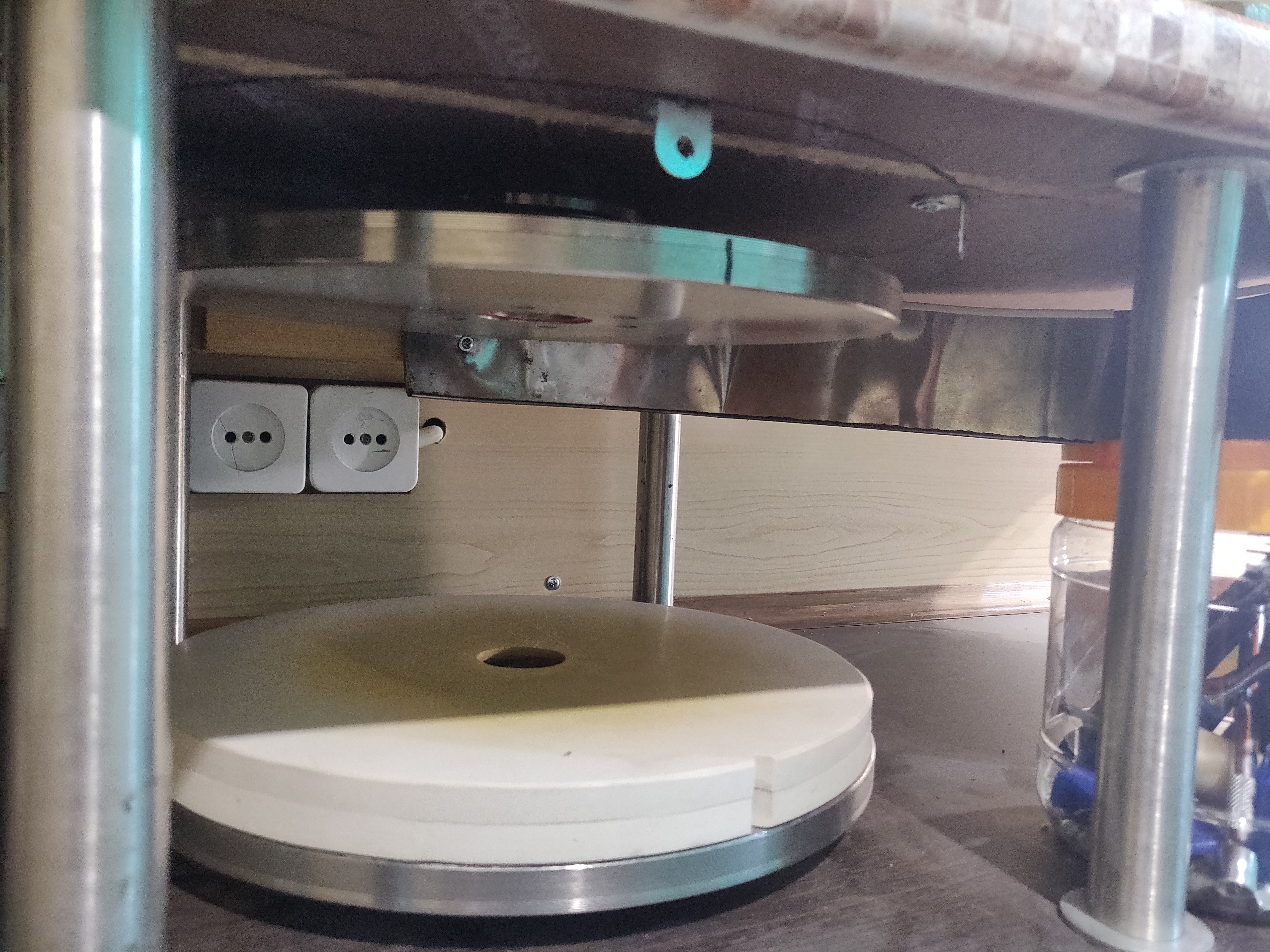

Снял кожух,для лучшего обзора.
Сдесь виден верхний диск. |
Offline |
|
Пользователь
Регистрация: 26.02.2018 Сообщений: 44 В друзьях у: 1 Голосов: 11 / 0 |
Добавлено: 28.12.2023 00:47:47

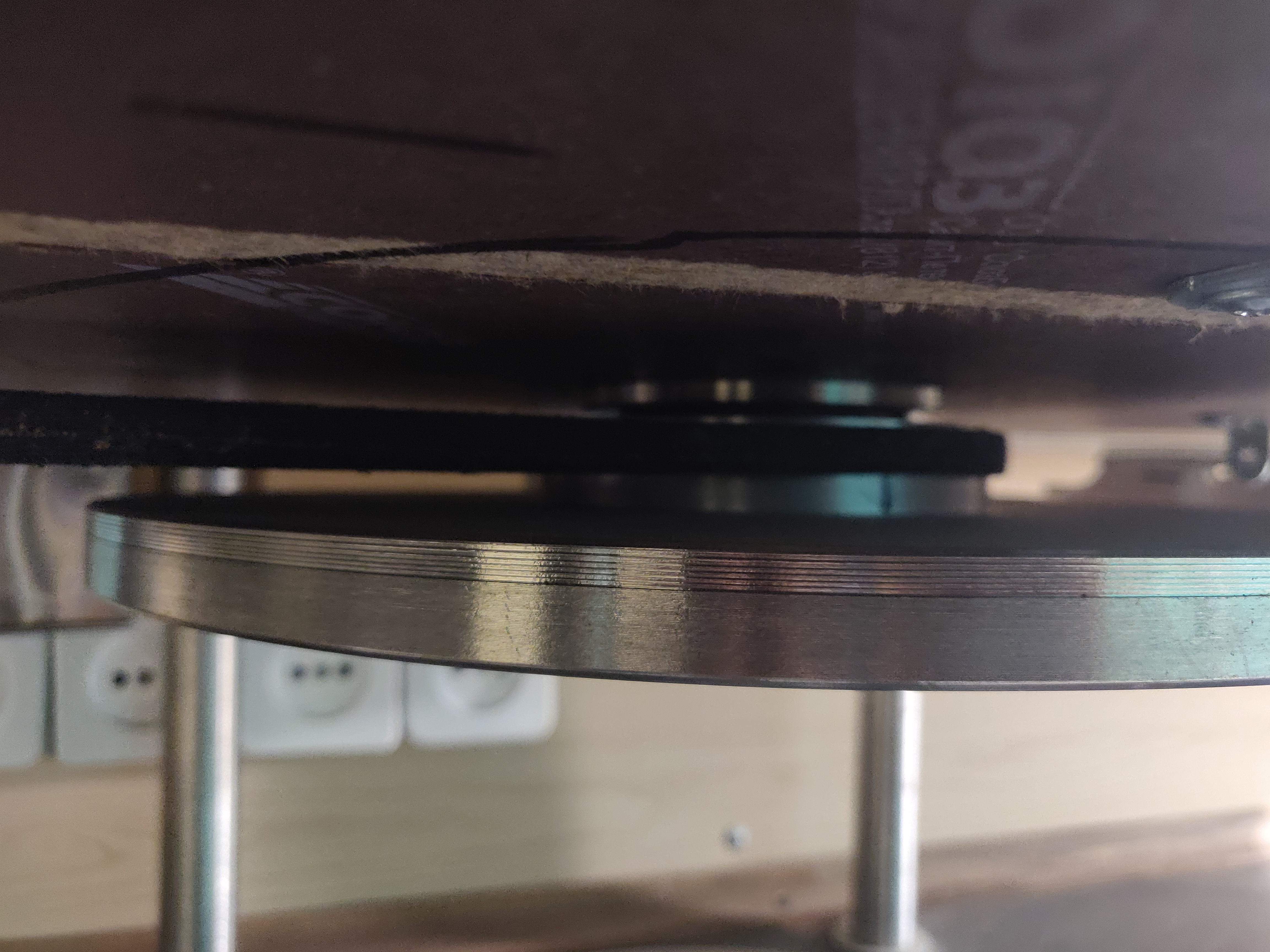

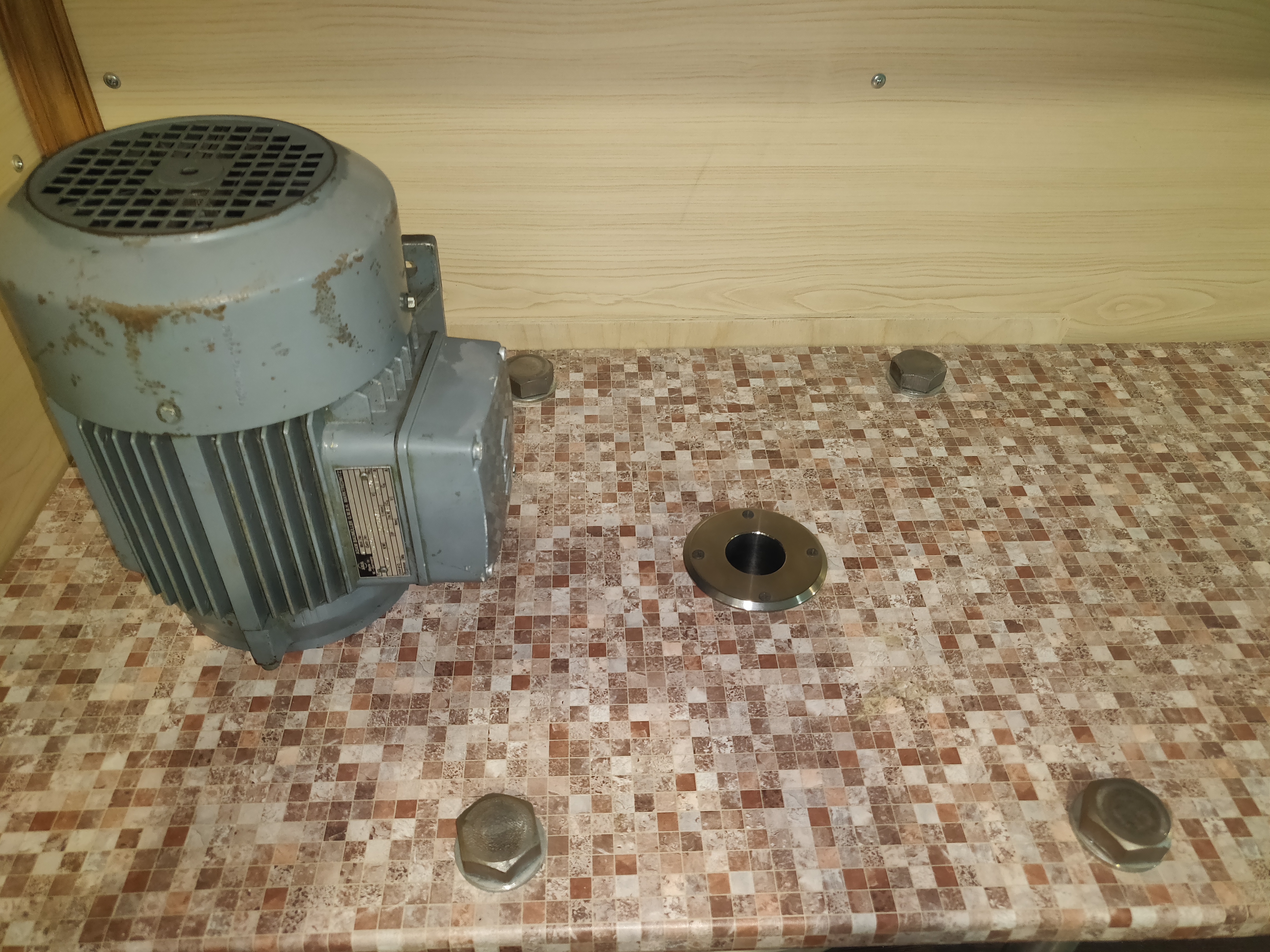

Неудачная фотка. Пытался показать принцип передачи вращения. На фотографии попал натяжитель ремня,заним не видно совсем шкива двигателя. Это узел сопряжения верхнего диска и ремня. |
Offline |
|
Пользователь
Регистрация: 26.02.2018 Сообщений: 44 В друзьях у: 1 Голосов: 11 / 0 |
Добавлено: 28.12.2023 00:52:15
Ага,научился несколько фото в одно сообщение вставлять

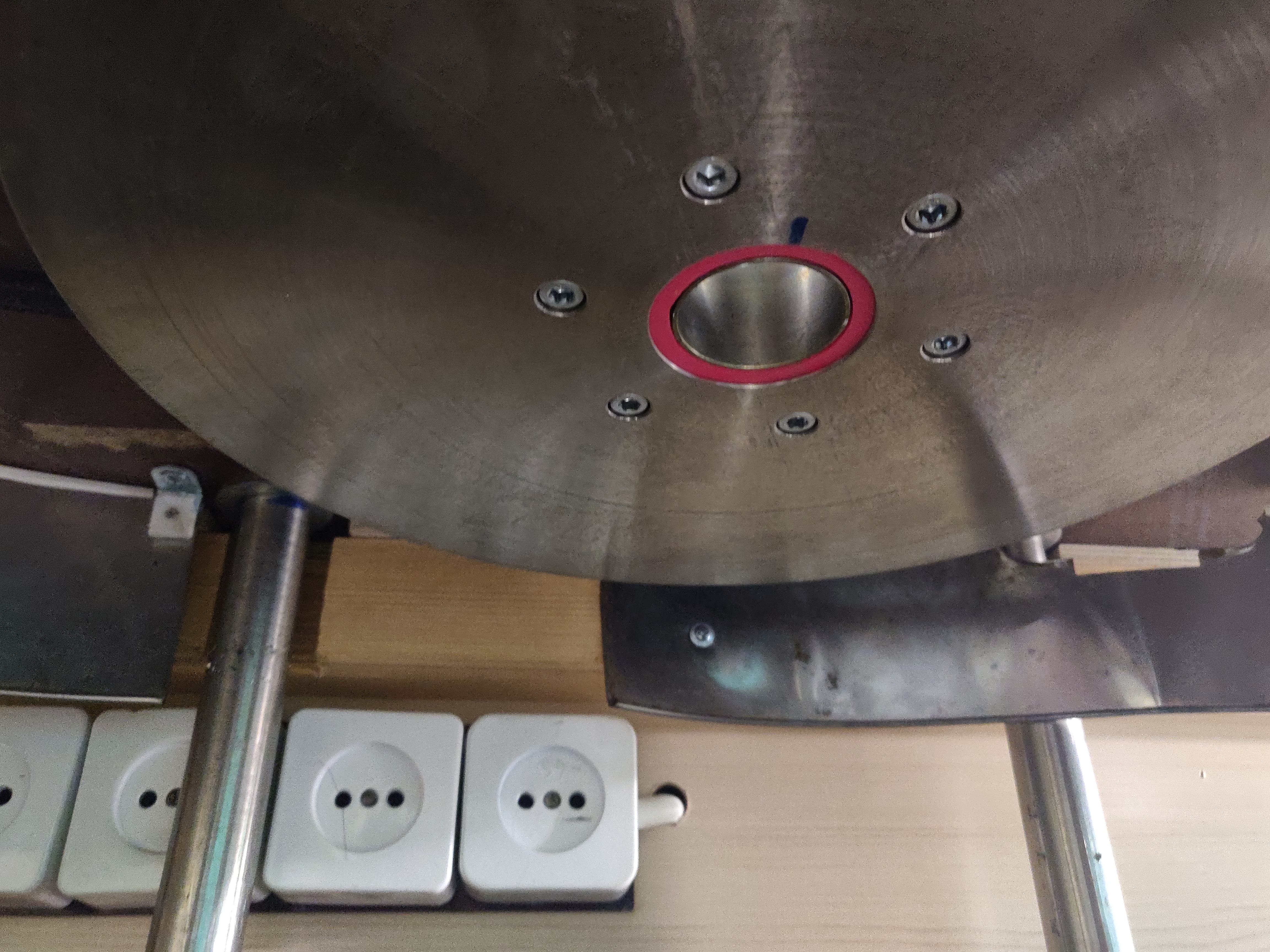

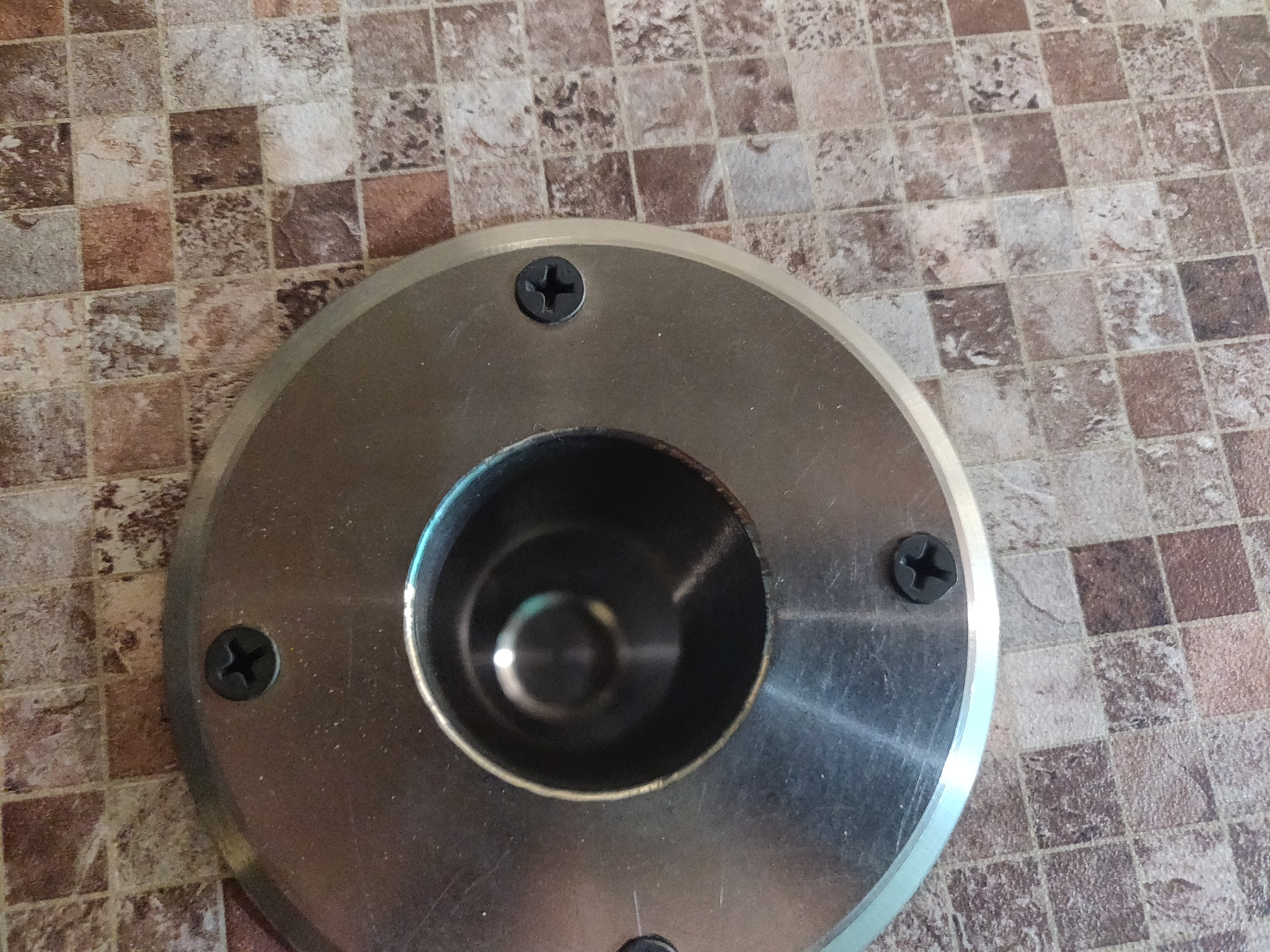

Верхний диск ,вид снизу. По центру виден литник. Литник вид сверху,внутри виден нижний диск. |
Offline |
|
Пользователь
Регистрация: 26.02.2018 Сообщений: 44 В друзьях у: 1 Голосов: 11 / 0 |
Добавлено: 28.12.2023 00:56:22

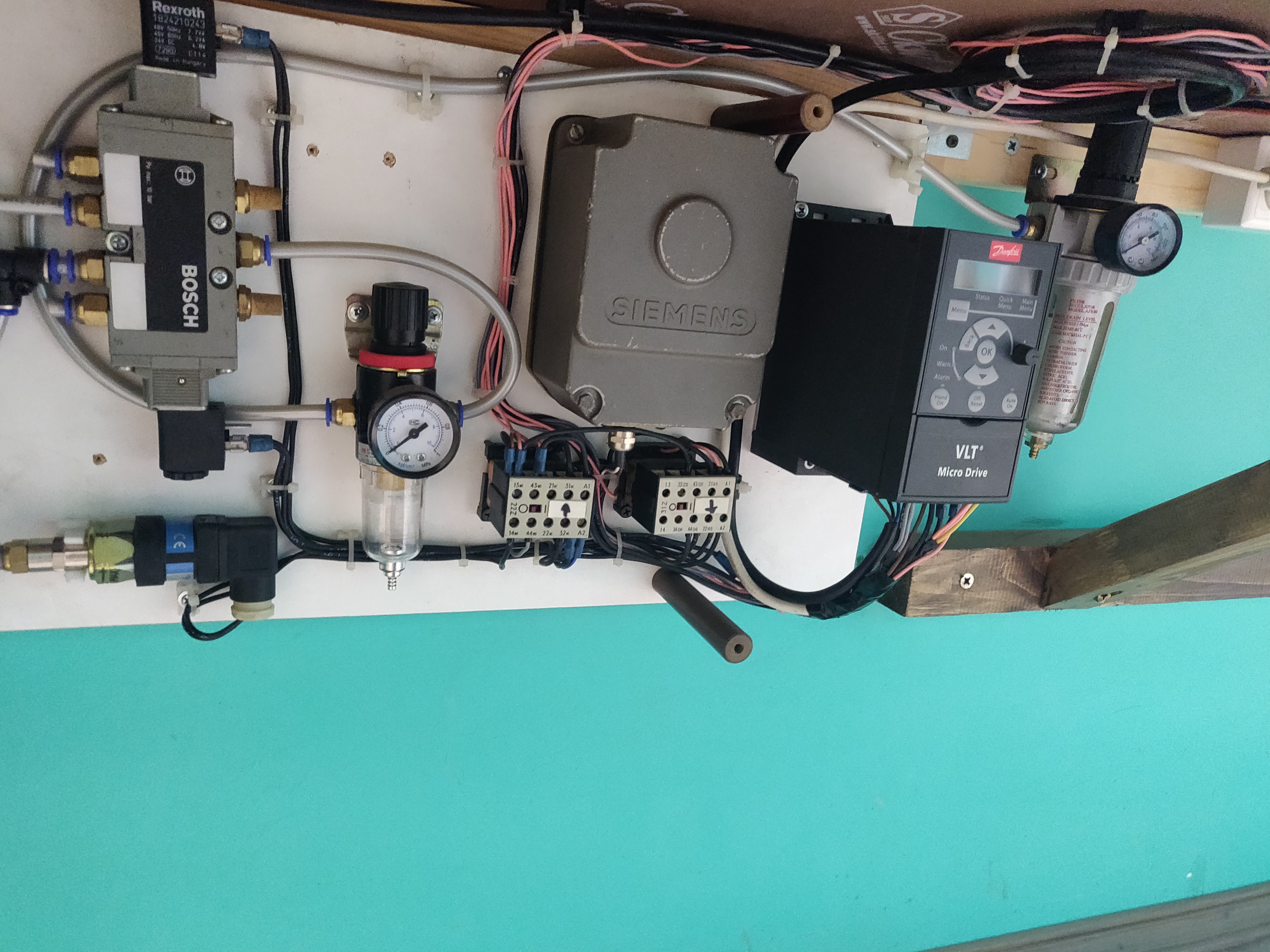

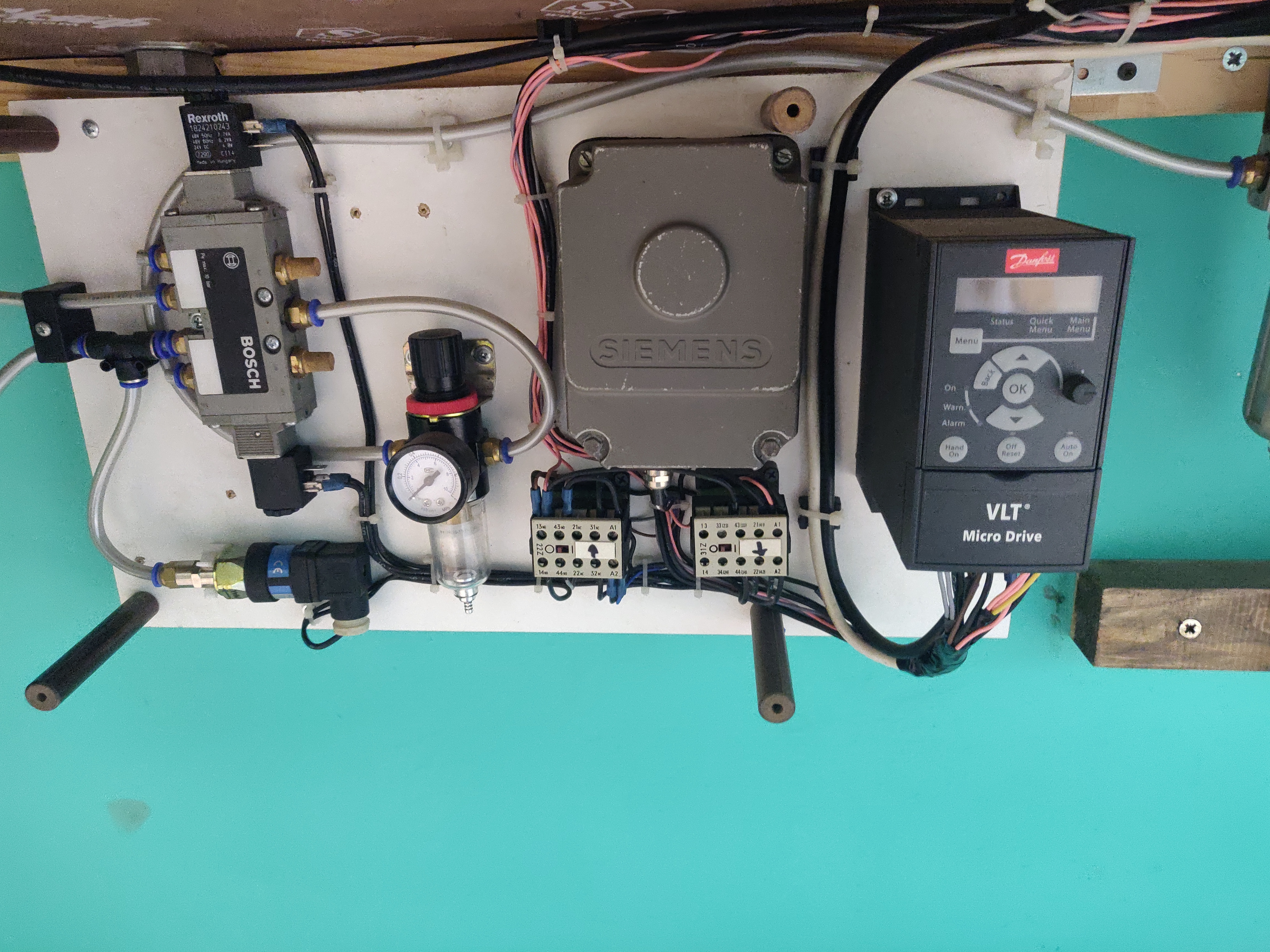

Узел управления двигателем и пневмоцилиндром. |
Offline |
|
Пользователь
Регистрация: 26.02.2018 Сообщений: 44 В друзьях у: 1 Голосов: 11 / 0 |
Добавлено: 28.12.2023 00:59:35

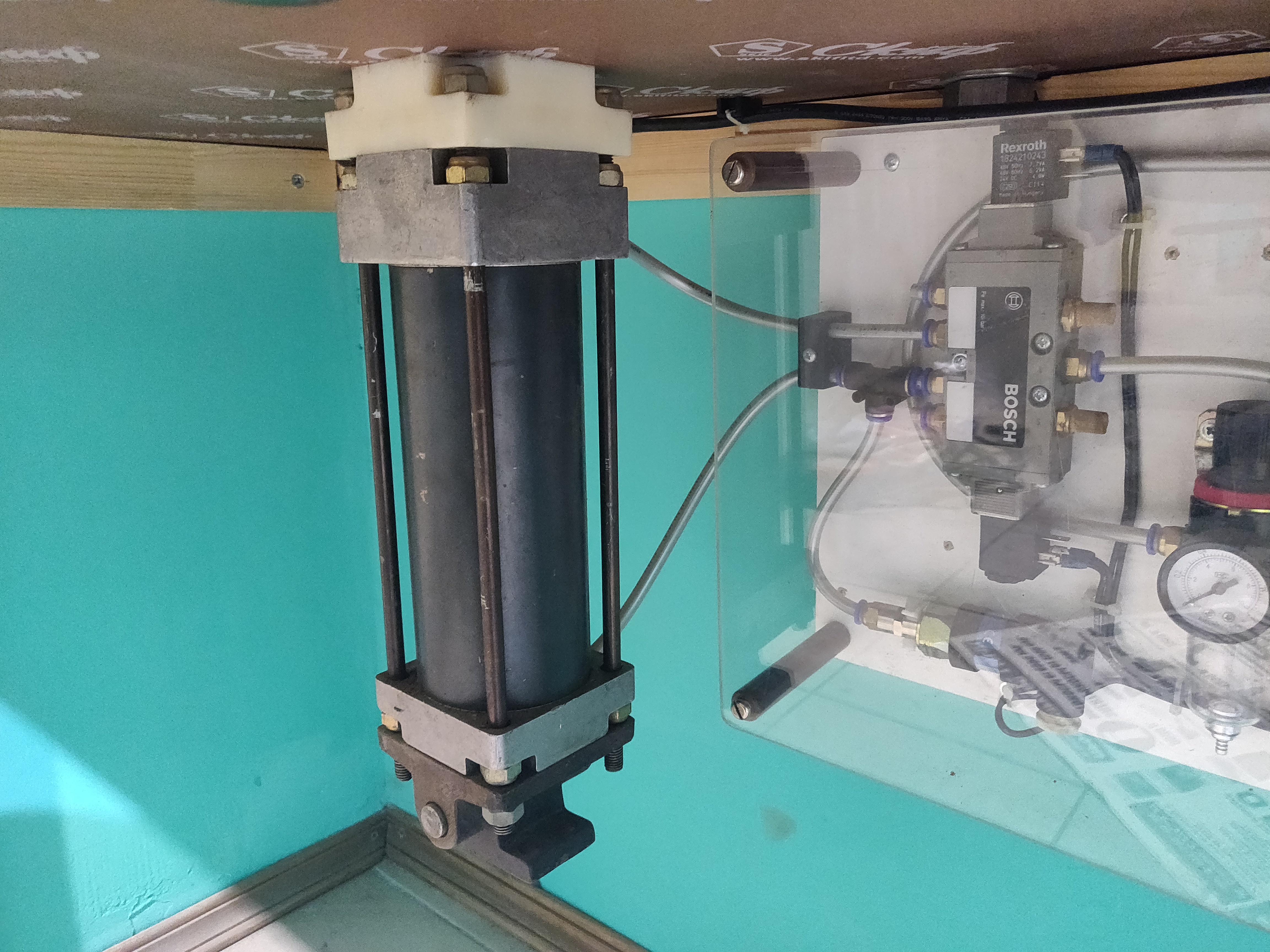

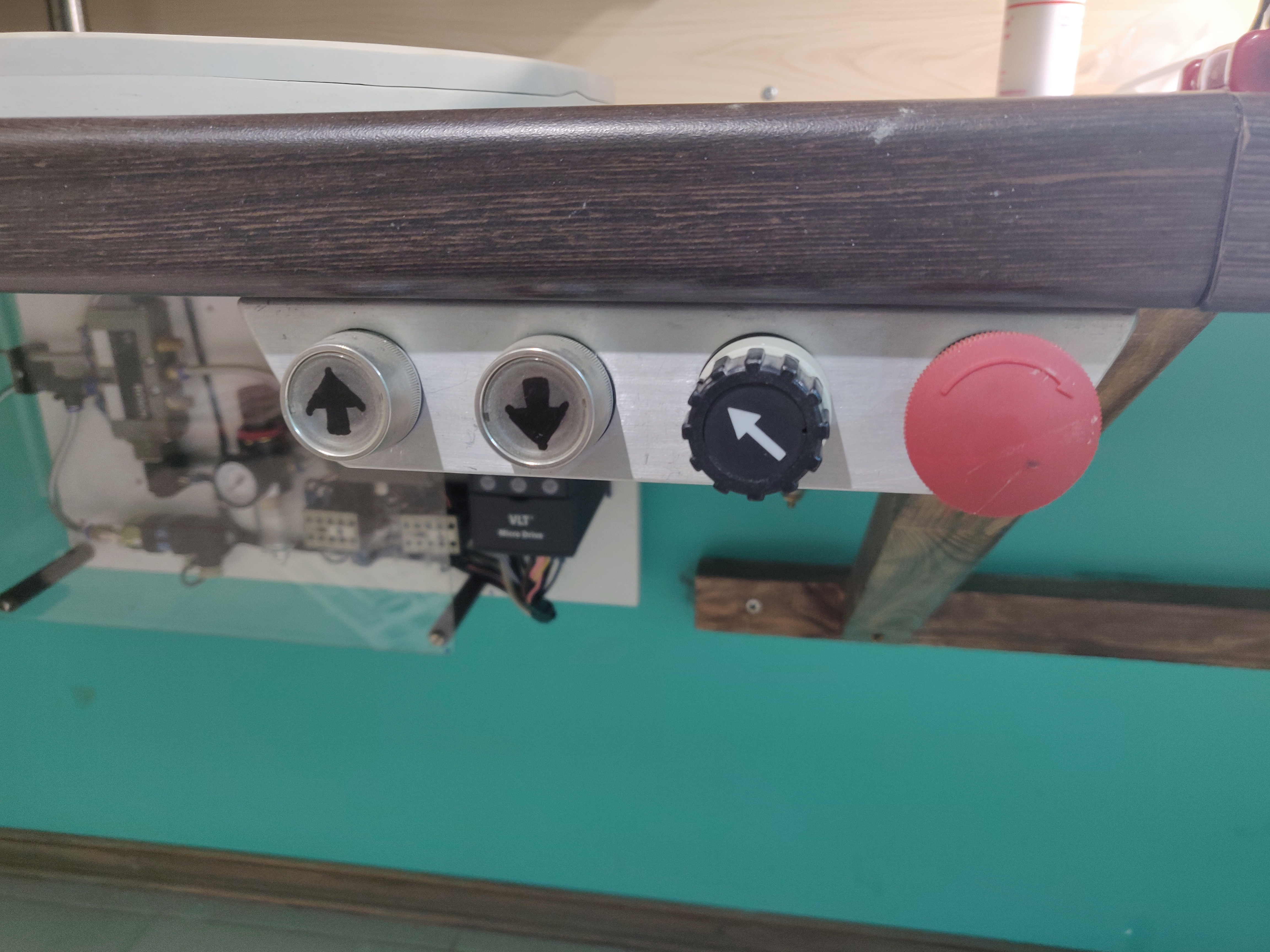

Пневмоцилиндр. Пульт управления |
Offline |
|
Пользователь
Регистрация: 26.02.2018 Сообщений: 44 В друзьях у: 1 Голосов: 11 / 0 |
Добавлено: 28.12.2023 01:20:49
Для работы написан простенький алгоритм.
Контроллера в приводе для этого хватило. Работает все в автоматическом режиме. Нажимаем кнопку "диск вверх" Подаётся давление в пневмоцилиндр,диск поднимается,силиконовая форма поджимается. Как только форма поджимается до нужного давления,срабатывает датчик давления и даёт сигнал на привод о том что форма сжата до нужного давления и можно включать обороты. Включаются заданные обороты. Теперь заливаем металл в литник. После этого нажимаем кнопку "диск вниз" Запускается таймер с выдержкой времени ,необходимого для вставания металла. Двигатель крутит форму ,заданное нами время. После окончания времени,двигатель выключает обороты. После полной остановки цилинд опускает диск с формой. Все отливки можно извлекать. В любой момент времени вращение будет прекращено после нажатия аварийной кнопки .Также аварийный стоп произойдет если во время цикла вращения пропадет давление поджима. |
Offline |
|
Пользователь
Регистрация: 26.02.2018 Сообщений: 44 В друзьях у: 1 Голосов: 11 / 0 |
Добавлено: 28.12.2023 01:29:42
Что ещё не сказал.
Система получилась очень гибкой с большим запасом по мощности. Скорость вращения можно плавно менять в широком диапазоне. Сила поджима (смыкания формы) так же имеет регулировку. Контроль смыкания формы(защита) тоже имеет регулировку. В принципе все должно работать. Позже запишу видео. |
Offline |
|
Пользователь
Регистрация: 12.09.2011 Сообщений: 60 В друзьях у: 1 Голосов: 2 / 0 |
Добавлено: 28.12.2023 12:16:52
merchin,
Приветствую , спасибо за продолжение . Скажи какое давление требуется для цилиндра и какой диаметр цилиндра применил . |
Offline |
|
Пользователь
Регистрация: 12.09.2011 Сообщений: 60 В друзьях у: 1 Голосов: 2 / 0 |
Добавлено: 28.12.2023 12:22:33
Это не термоизоляция между литником и подшипником ? |
||
Offline |
|
Пользователь
Регистрация: 26.02.2018 Сообщений: 44 В друзьях у: 1 Голосов: 11 / 0 |
Добавлено: 28.12.2023 13:45:00
По цилиндру.
Сегодня сделаю фото шиьдика и посмотрю какое давление у меня стоит по факту По красной " втулке". Это силиконовая прокладка-защита от затекания жидкого металла. Давно это было....Счас гляну может найду эскизы этого узла. |
Offline |
|
Пользователь
Регистрация: 26.02.2018 Сообщений: 44 В друзьях у: 1 Голосов: 11 / 0 |
Добавлено: 28.12.2023 14:02:01

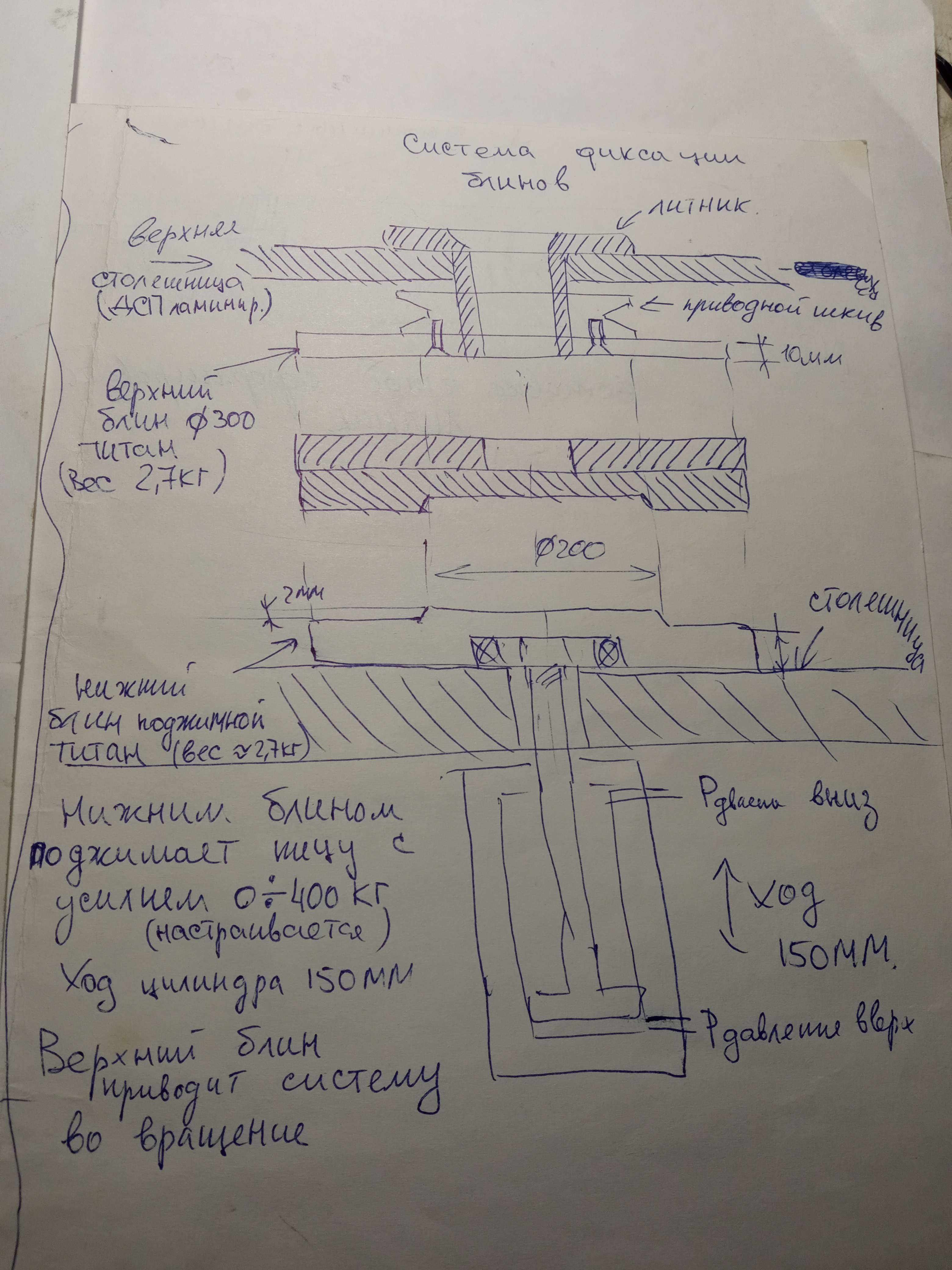

Нашел кое какие наброски.
Все надо перепроверять. Какие то окончательные, где то только мысли. Главное общее представление о конструкции уже можно получить. Данны цилиндра тоже нашлись на эскизах, можно найти в интернете его. |
Offline |
|
Пользователь
Регистрация: 26.02.2018 Сообщений: 44 В друзьях у: 1 Голосов: 11 / 0 |
Добавлено: 28.12.2023 14:09:25

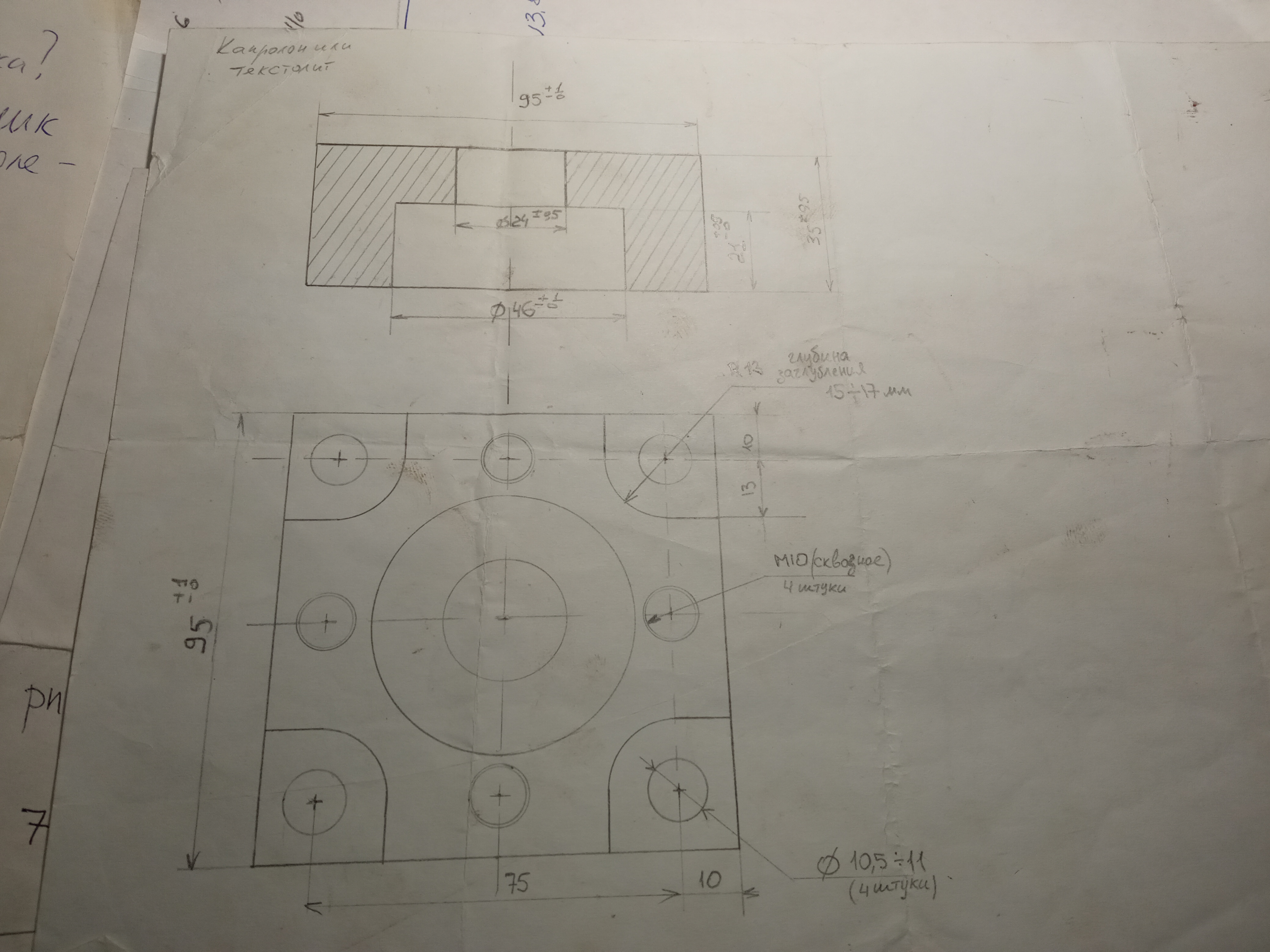

Общий эскиз,капролоновая штука для крепления цилиндра к столешнице. |
