Насчет ссылки спасибо.
Но английский не на том уровне...
Насчет обнизки все верно,это центровка.
Отказыватся от нее не хочется,может сделать ввиде небольшего пояска?
Или сделать не обнизку,а наоборот выпуклость?
Резина при вулканизации заполнит ее?(2мм)
Или расширение при вулканизации не настолько большее?

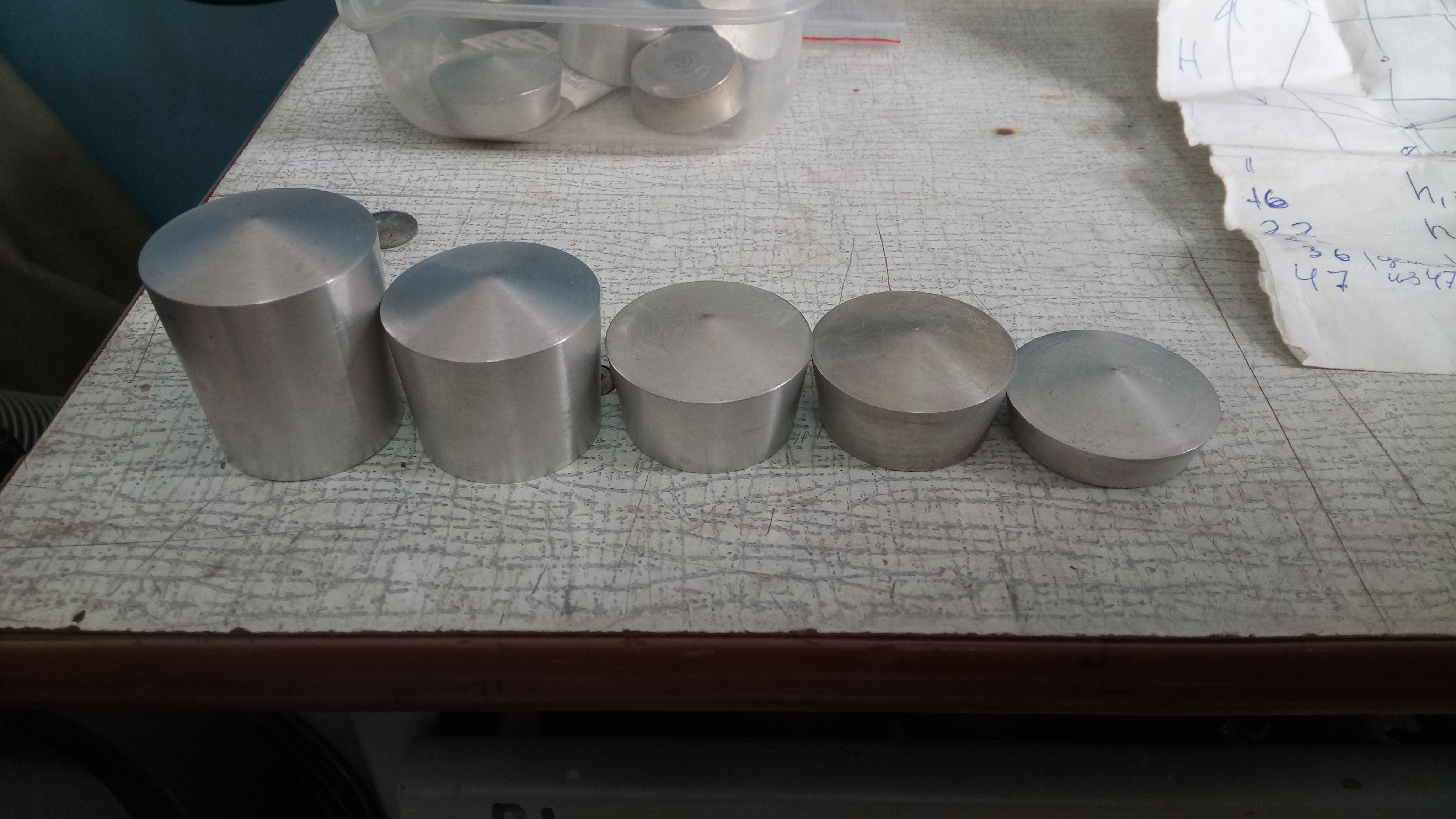

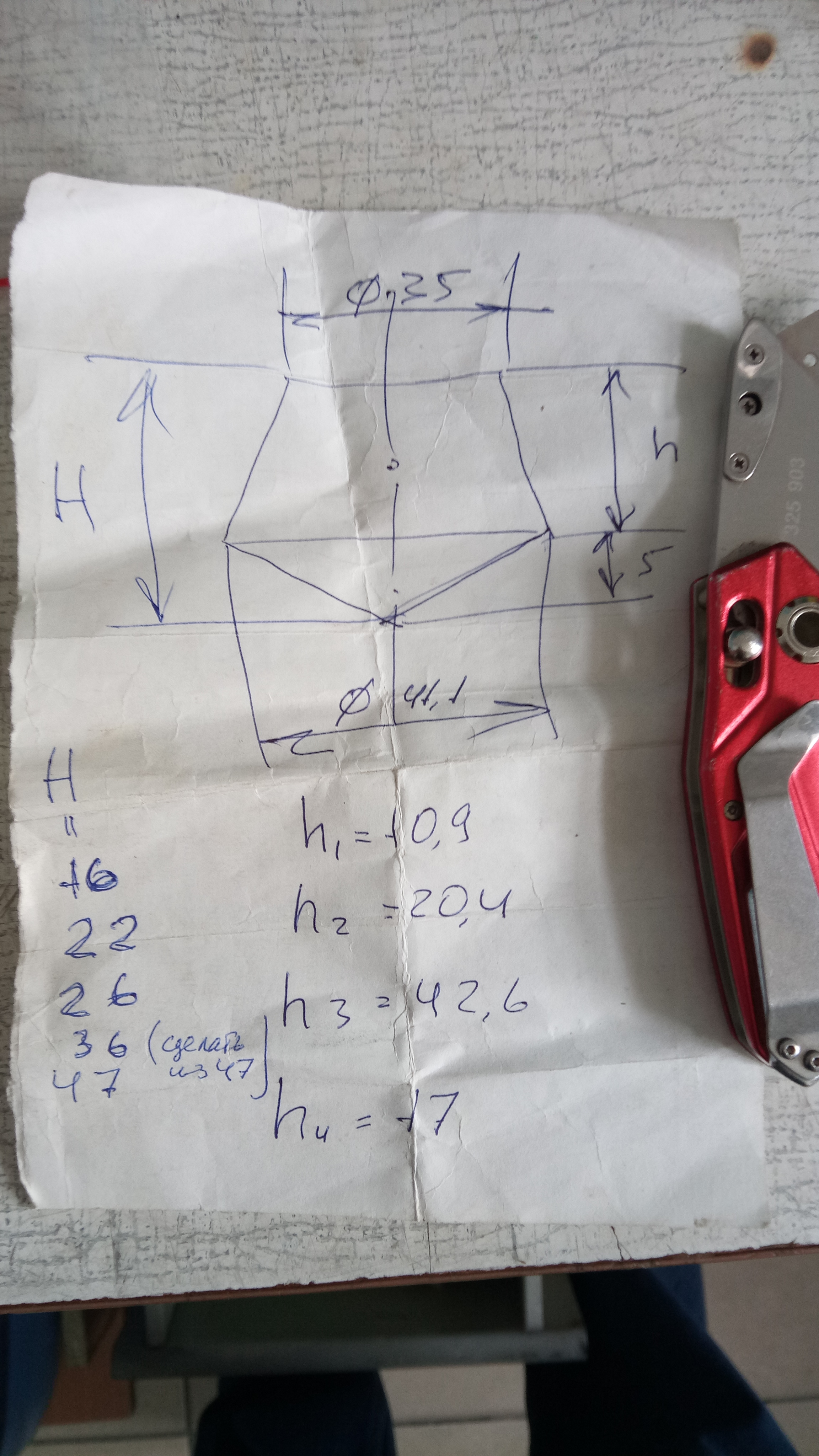

Для разных толщин

Обнизка выпуклость... У вас там автомат на 9 форму?

merchin,

Там масса картинок.


Я просто хочу понять, зачем вы пытаетесь усложнить конструкцию. У меня центробег от Романова, Америка, на два диаметра блинов или пицц кто как их называет 9 и 12 дюймов. Центровка решена следующим образом в стол куда укладывается форма если это 9 дюймов то вкручиваются четыре шпильки, а если на 12 то боковые кронштейны за которые крышка прижимная цепляется и есть ограничители. И за сем лет литья чет ни раз не промахнулся при заливке в форму    . Завтра фото сделаю.

Я делаю все с ноля.
Как оно должно быть точно не знаю информация только по фото.
Ваша информация очень ценна для меня.
Ниже эскиз того что начал делать.Детально чертежи еще прорабатываются.
Усилие фиксации блинов регулируемое от 0 до 400 кг.
Скорость вращения регулируемая от 0 до 1500 об/мин.
Буду рад любому совету.

Фото фиксации и прижима блинов будут очень полезны.
Может быть пересмотрю всю конструкцию.

merchin,
нащелкаю вам фото ))) но вскрывать не буду машину, паспорта пошукаю

Переделал эскизы оправки.
Может что еще упустил.
Это верхняя крышка и сама оправка.

Два варианта нижней крышки с обнизкой
и вариант с кольцевой проточкой.
Сам склоняюсь к варианту с проточкой.

tps://www.youtube.com/watch?v=IYVIVzCmH10
Посмотрите

Появилось два вопроса.
1.после вулканизации и выемки из обечайки размер блинов будет четко совпадать
С размером формы или увеличится?
Например диаметр обечайки 300.00 мм
Послле выемки блин будет 300.00 мм  или 300.5 мм или 301 мм
2.как происходит контроль температуры при полимеризации,где стоит датчик температуры?
На самих нагревателях или ....

merchin,
резина во время вулканизации будет увеличиваться в объеме (термическое расширение), но в конечном итоге усядет. Стандартная резина дает усадку 2-2,5%, низкотемпературная - 0,2-0,3% по всему объёму (в трёх плоскостях x,y,z). Термопары лучше прифигачить к пластинам "вулканизатора". Когда будете помещать оснастку с резиной между пластин, их температура упадёт из за теплоотдачи. Время вулканизации следует отсчитывать с момента выхода температуры, после "провисания" на заданную.

Термопары обязательно делать на обоих нагревателях?(нагреватели одной мощности по 1.5кВт)
Или можно поставить только на нижний?
Вставить планирую внутрь пластины прилегающей к вулканизируемой форме(засверленое отверстие)

merchin,
ну это уж смотря на сколько точно вы хотите мерить температуру и на сколько позволяет бюджет. вообще не обязательно

Немного оживлю тему!
Вот что получилось для запекания блинов.
Ещё не всё готово но самое сложное сделано.

Как прикрепить несколько фото сразу не пойму буду кидать по одной.

Пресс

Чтоб иметь представление о размерности пресса.
Домкрат пока стоит на 22тонны.
Будет заменён на 8 тонн

Позже кину ещё фоток самой центрифуги

Два нагревателя между ними форма.
