Всем привет. Подвизался я лить сувенирку на вакууме.
Стакан самодельный, всас хороший. )))

Режимы рекомендованные.

Броф10-1 1030/500
Нейзильбер МНЦ 55-9-36(итальянская альпака) 1030/500
ЛК35 1020/470

Воск ювелирный, формомасса Голдстар КБ. Прокалка по производителю.


И стал я замечать, что на елке одна две монеты на нижней ветке(ближе к изливу) Получает утяжину с проявлением структуры. Металлы разные, но везде нет нет, такая тема. Меньше всего на ЛК было. Больше на БРОФ. На нейзильбеое больше по стояку прошлось и пара монеток в брак ушли...

Вот как победить эту напасть?

Монетки через небольшую прибыль-сразу на стояк(центральный литник). Стояк 8мм. Печи тигель(графит) и муфель с контроллером.

На фото с видами СПб - броф. остальное нейзильбер. Сплавы все сортовые. ЛК модифицировалась перед разливом кусочком ПМФ7, броф модифицировалась кусочком МФ9 так как там уже вторичка лютая. Нейзильбер лился начисто.

Зачем? Она и так льётся, там цинка хватает. Цинк и есть раскислитель.Похоже шлак. Бронза вообще кислород не любит. Я древесный уголь сверху кидаю (желательно ещё крышкой накрывать). Лью вдвоём, один льёт, другой ложкой шлак, уголь держит.
Это только предположение! Глядя на стояк, берут смутные сомнения..................

Саша кузнец,

Цинк да, но по мне приятственнее дополнительно чуть фосфору внести.


А какие сомнения вас берут, глядя на стояк?

Стояк тоже весь в порах. Вчера плавка пошла тоже с таким браком. Думаю, проблема была с выплавкой воска. Опоки большие, прогреть сложно. Воск не выплавил и поставил сразу на прокалку. С утра пришёл, цех весь в дыму)). Завтра попробую выпарить воск и потом ставить на прокалку. Бронзу пользую 555. Хотя говорят, что это не есть хорошо, но за не имением горничной, пользую дворника))).

Я лично склоняюсь к недогреву.


просто для примера:
стояк нормального человека

Бронза оловянистая - 90% медь, 10% олово. Солидус 935С, Ликвидус - 1000С
Температура литья 1100С, температура опоки 600С

Без предварительной вытопки воска. Вакуумное литье с давлением.

1030- это мало/500- нормально)

Хороший такой стоячок.


Обязательно попробую совет.

А как быть с МНЦ и ЛК? 1100 - уже цинк будет люто гореть..

Саша кузнец,

Ну, у меня на лицо дефект связанный с физикой расплава... С опоками проблем нет. Хотя я и калю их по ускоренному графику который сам подбирал. 4 часа в общем. Опока на 600гр забодяженной фм. Только я до этого на котле сушу сутки. Неспешно так подхожу к этому вопросу.    Хотя иногда калю строго по производителю, но разницы особой не заметил честно то говоря.

Олег,

Про МНЦ и ЛК, увы, ничего не могу сказать. Мы как-то сразу после пары тестов ушли в бронзу как-раз из-за проблем с выгоранием цинка и необходимости часто чистить литейную машину в связи с этим.

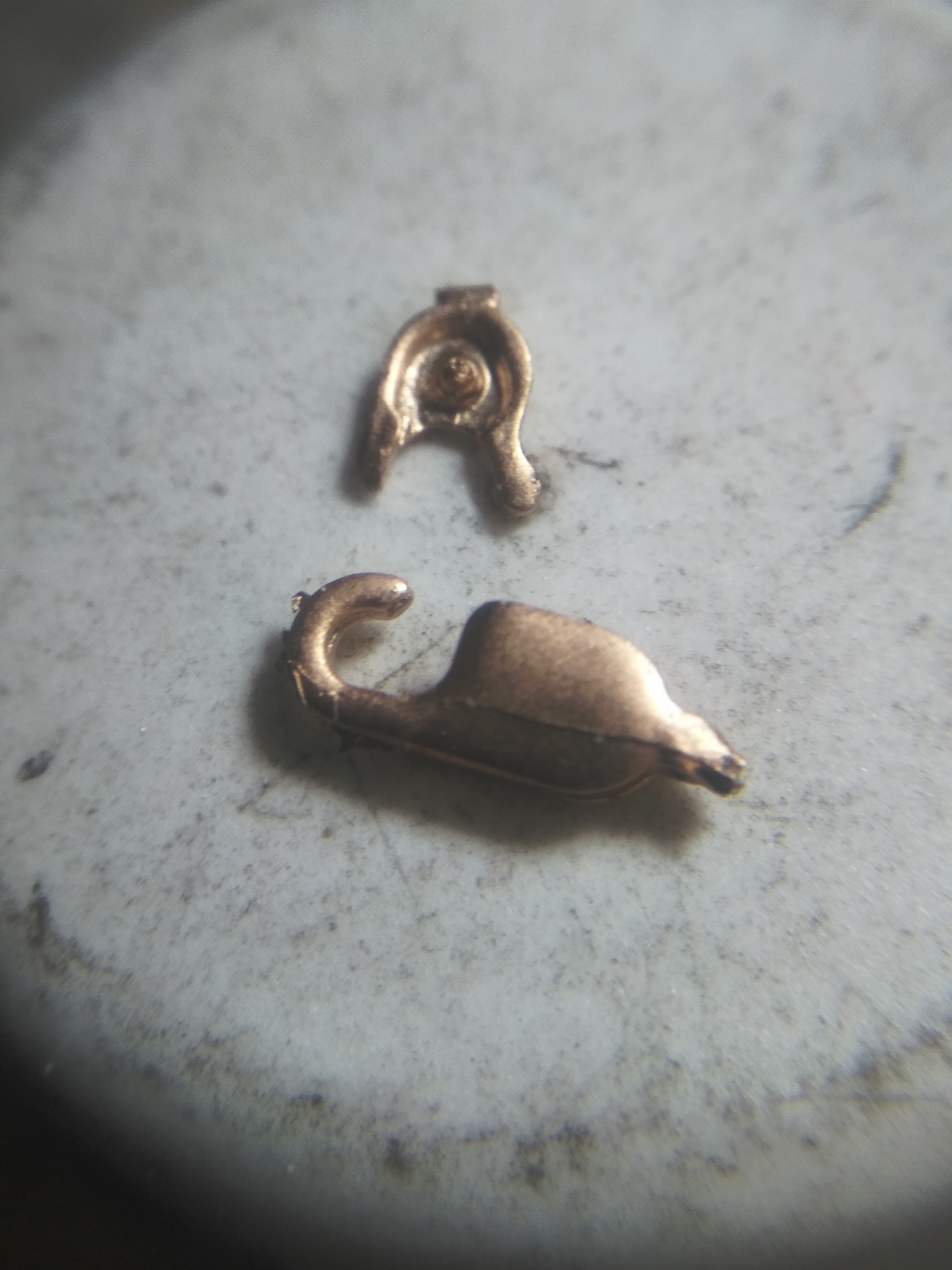

Отлил замочек.
ФМ замешал на глаз.
Постояло около часа.
Потом начал греть гарелкой.
Всё кипело,бурлело.
Потом прокалил как мог.
Расплавил металл,и задовил асбестом.
Вообщем нарушения всех процессов.
И отливка лучше,если делал всё как положено
Отливка после отбела
не химку не галтовку не делал.

НИКОЛАЙ САВЧЕНКО,
я вот никак не могу понять, а что вам мешает сразу делать все по технологии ?
Лень ?
Почитал ваш посл.пост, прямо тоска взяла, вы судя по всему авантюрист.
Опоку толком не высушили, стали греть, у вас все бурлит.....это прямо какой то садомазохизм.....
Вы уже который месяц топчете эту тему...а результат судя по всему ...нулевой.
Может пора задуматься!

Нужен был срочно карабин.
Я имел в виду,что получилось очень хорошо,хотя нет никакой технологии.
А в остальном я делаю по технологии.
Но постоянно вылазит какой-нибудь косяк.
Списываю на металл.

Металл тут вообще не причём! Начни с качественных восковок.

Ну я понимаю.
Это восковка в которой фиг знает,что замещена.
Ну я считал,если есть же что-то в воске,то при 730 всё прокалиться.
Спрашивал у товарища,что ты в воск набросал?
Говорит,что полиэтилен добавил,ток нахрена это он сделал не понятно.
Ну вот может это и повлияло.
Хотя не удевлюсь,что ещё и термо клей

НИКОЛАЙ САВЧЕНКО,
Не проще купить воск готовый и с предсказуемым результатом?

Так у него был воск.
Хз зачем он это сделал не понятно.

НИКОЛАЙ САВЧЕНКО,
а уж как нам не понятны все эти ваши страдания.....словами не передать!
По поводу вашего товарища....скажи мне кто твой друг,и я скажу кто ты!
Бодяжить воск полиэтиленом , это круто!
Забыл написать.....в металл не забудьте добавить конский навоз, при сгорании он выделяет углерод.
Это положительно сказывается на качестве литья!

В состав модельного воска входит полиэтилен, так что дядька просто захотел сделать воск чуть тверже.

Ну хорошо.
А модельный воск,почему таких косяков не допускает?
Видимо у него ещё какой хлам,или дозировка у него большая всякого хлама!?

Скажите пожалуйста,хватит ли вакуумного насоса 220л.для литья.
И нужно ли всё-таки ставить ресирвер?
