Развернуть ⇓

Да так такие чёткие модельки,как на фрезере пилили.

НИКОЛАЙ САВЧЕНКО,
Посмотрите это

TermSF,
Посмотрел, похоже этот парень первый раз льет в целом и полимер в частности. Ну и результата литья нет.

Раньше смотрел видео от VOG, он выращивает на LCD принтере
blue cast x10
и
powercast burn
а это от него же но
power cast wax
По ходу тот ещё литейщик, но хвалит powercast, хотя результат, на мой взгляд не очень.
Там на английском, но итоговые картинки понятны без языка.
С обычным воском из-под фрезера и/или хорошей резинки сравнивать совсем не вариант.
Наверно имеет смысл сравнивать с Солидом или CPX3500, но результат тоже сильно не дотягивает...


А это видео про blue cast на русском
Сравнение HARZ Labs Dental Cast красный и BlueCast x10
https://www.youtube.com/watch?v=8gajsVTwDnk

HARZ Labs совсем не тянет, они в комментах признаются, что только для шоковых режимов и стоматологических формомасс.
Результат blue cast тоже не впечатляет.

Olorin,
Этот парень полимер производит

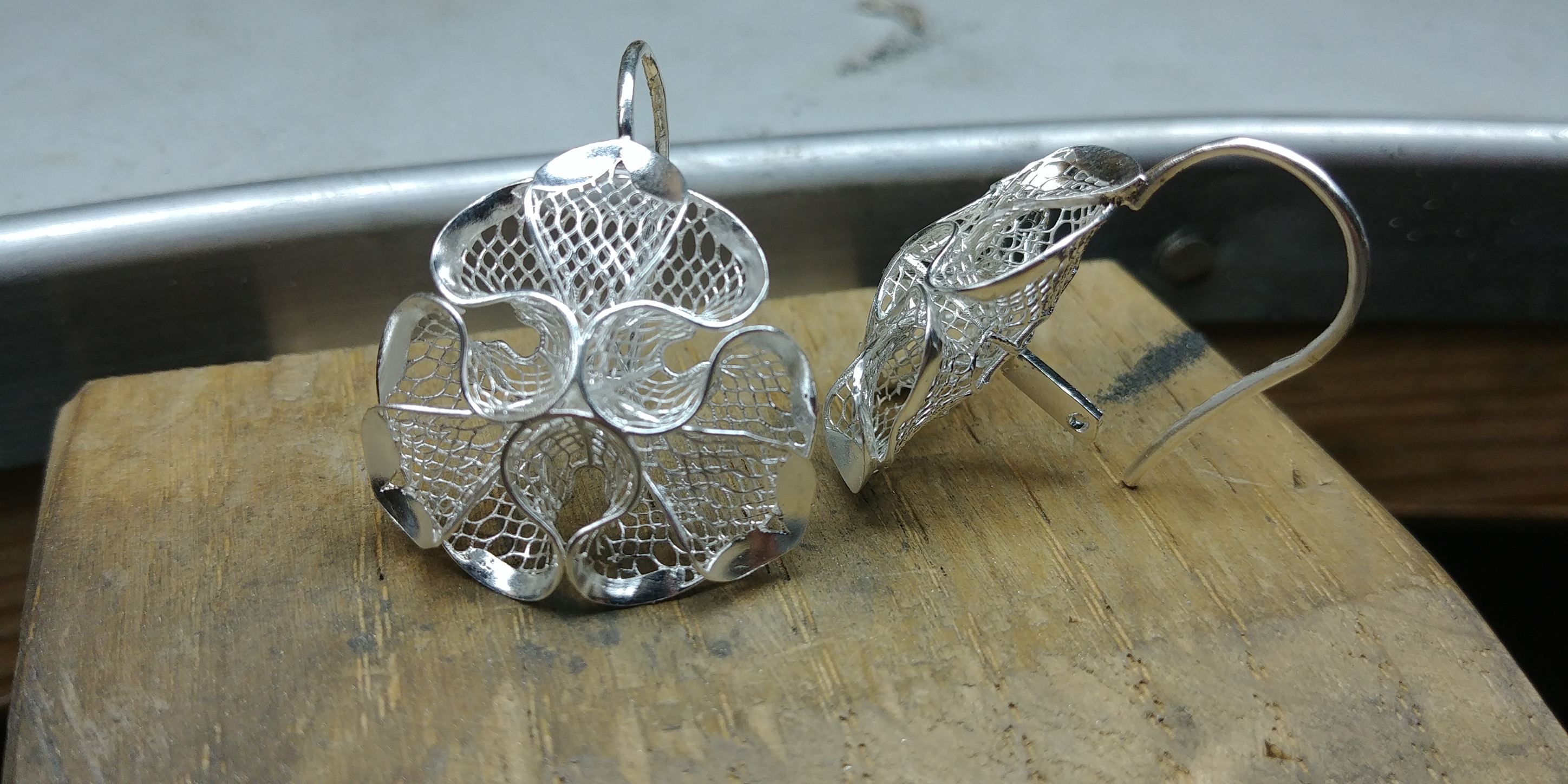

Вот он лил по X10
P.S Кстати он не литейщик

TermSF,


Какой полимер он производит?
На чём выращена эта модель?  С какого раза?
И, надо признать, эта модель хорошо пролилась, но оценить поверхность роста и литья - сложно.
Модель легка в индивидуальной постобработке, по ходу все огрехи роста и литья сошлифованы в ноль: нет плоскостей, углов, посадки под фаден и т.п. Демонстрационный образец


Я обратил внимание, что именно на подобных моделях демонстрируют достижения в росте и литье пластика.

Olorin,
Видео снимает Ювелирмаг-представитель Блюкаст в России. Съемки в Италии,льет и все объясняет итальянец с Блюкаста.Перевод-представитель Ювелирмага.
Модель,что на фото выращена на Фрозене 4K.
Не верите мне-зайдите в группу Блюкаст в фейсбуке и посмотрите,что люди печатают на бюджетных принтерах и как льют
Добавить могу одно.У меня ЧПУ Стриж и теперь уже три принтера. Стриж стоит без дела

Я вам верю и на facebook как-нибудь схожу, не тороплюсь. Надо понимать, что facebook это тоже реклама на 50%-70% а может больше.


И те линки, что я разместил на парня из Англии VOG это тоже реклама только powercast смолы.
В видео от VOG видна часть процесса и результаты: чувак взял смолу, модель, принтер аналог фрозена, но не 4К и показал процесс и результат, именно это я пытаюсь оценить. Да, кстати,  у него есть хорошее сравнение фрозена мини 4К и 2К, посмотрите на его канале. VOG похоже не ювелир и модели - фигурки, но различия не сильные по моделям.
И наш парень, который blue cast х10 хвалит, но это только с чем сравнивать.


Дьявол, конечно в деталях, а в росте и литье пластика этих деталей, ну очень много. По этой причине столько недобросовестной рекламы на эти темы.
Сам использовал модели выполненные на Aures (энвижионтех) твёрдый красноватый пластик под резинку, вот они лучше, и  Солид, и CPX3500, только фрезер рулит. И держал в руках литьё с моделей от Aures  (плоскость, углы, фаден...) с их же выжигалкой - лажа.

По этому видосу,и делал
БК-шники ответили,что не хватило температуры.
Накрутить её 780

Olorin,
Группа в ФБ тем и хороша,что туда реальные люди работающие с блюкаст выкладывают свои отливки,режимы,задают вопросы.
Кстати полимер полимером,но важна еще и ФМ.Года три лил на Голд Стар Омега Плюс.Лилось,но бывали обрушения.Пару месяцев назад перешел на Оптима Престиж.Земля и небо.Больше с Омегой не свяжусь
А канал VOG весь просмотрел уже.

А я тоже взял  ФМ P.Optima
Люди разные варианты пишут.
Часто полка начинается с 150-250С

НИКОЛАЙ САВЧЕНКО,
Я когда только начинал по полимерам лить,много режимов для себя изобрел .Были даже у которых первая полка была с 80 С

Я думаю,что 80 эти излишне

А у вас какой режим?

НИКОЛАЙ САВЧЕНКО,
Несколько режимов,в зависимости от целей

Ну конечная цель она.
Прокалить опоку для литья.

НИКОЛАЙ САВЧЕНКО,
Модели разные,вес разный

Ну про вес понятно,чем больше вес,тем длинее последняя полка.
А на чёт модели.
Можно подробнее?
Ну как я понимаю полки 80С это сушка,3часа это для больших опок,для опоки с одним кольцом,думаю хватит и 1 час.
180С начинается процесс разложение полимера,или типо того.
2 часа.
И 4 часа 740-780С думаю можно сократить до 3часов.
780 до 570  1час.
И на выдержка 30-40 минут.

НИКОЛАЙ САВЧЕНКО,

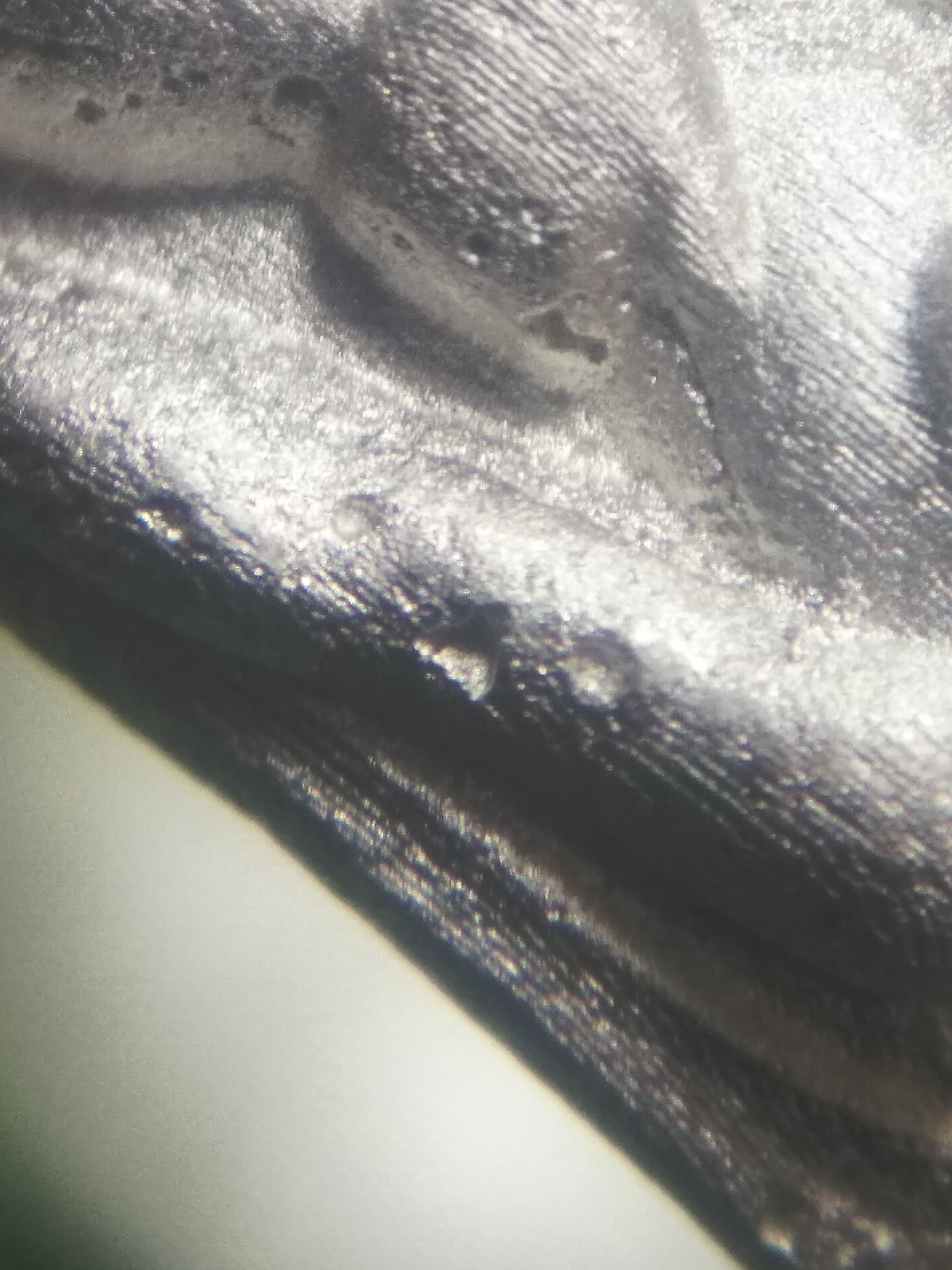

По вашим фото вам явно не хватает температуры - образуются так называемые дендриты и раковины.

TermSF,
А мне престиж не понравился. Когда заканчивался мешок, то образовывались комки при замешивании формомассы.

Надо поднять до 780.

Да комки и в других попадались.
