Развернуть ⇓

Прокалка в муфеле,погружение в вакуумный стакан,и плавка горелкой в тигле.

При малых объёмах, пользую так же. Не разу косяков не было.

НИКОЛАЙ САВЧЕНКО,

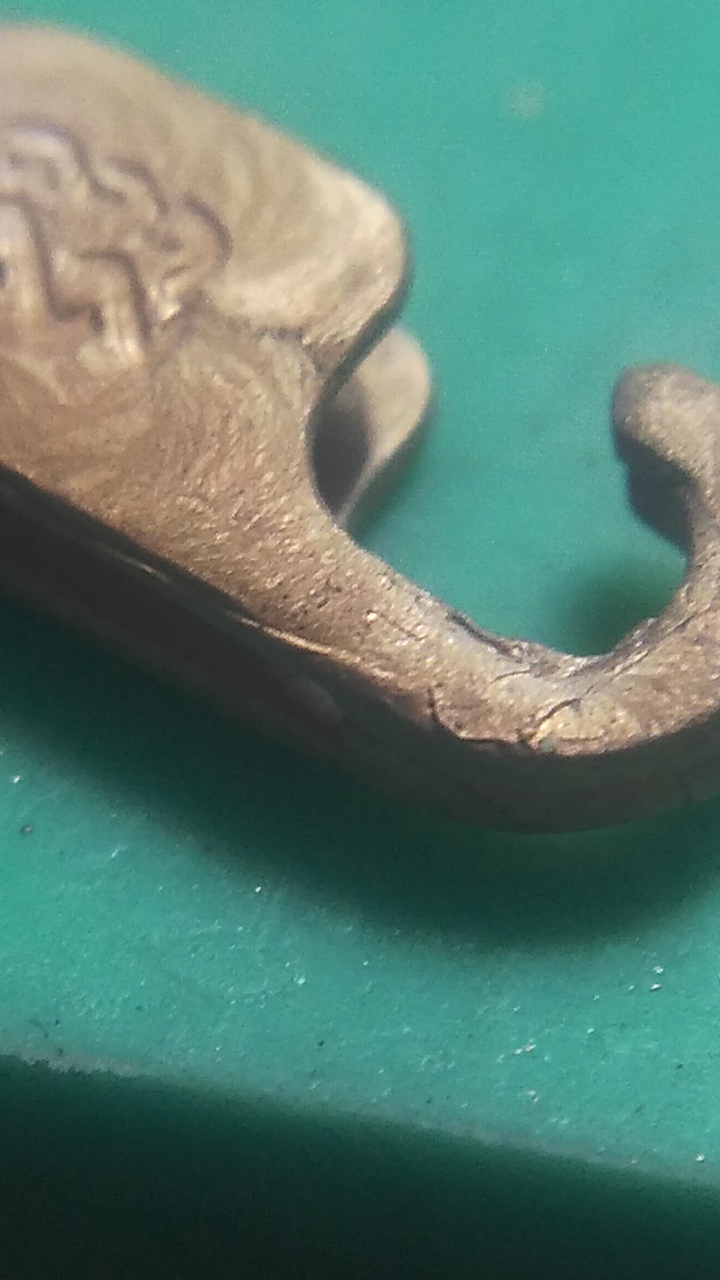

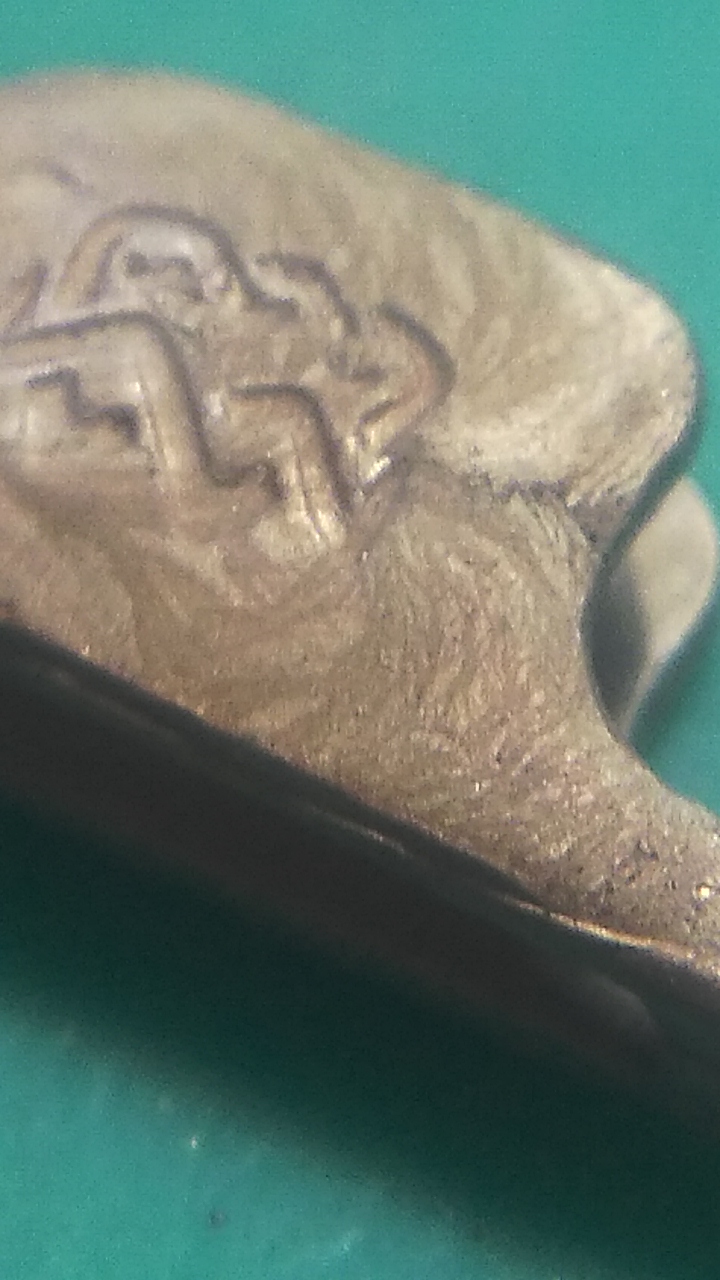

Я вижу реальную усадку! Тут по моему косяк на косяке. Мало того, что опока не прокалена, так и с металлом проблема. Нужен комплексный подход, одно тянет за собой другое. Вполне возможно нужно менять фм, но пока я бы озадачился прокалкой.

А могла не правильная прокалка потянуть за собой эти косяки?

Делал прокалку как советовали.


Металл лом,но отобрал обручалки.

Давил опять асбестом,при 540C.
Приобрёл ФМ Optima.
Сделаю прокалку как рекомендует производитель.
Металл возьму легированный,и лить буду при 630С и наверное попробую с вакуумом.

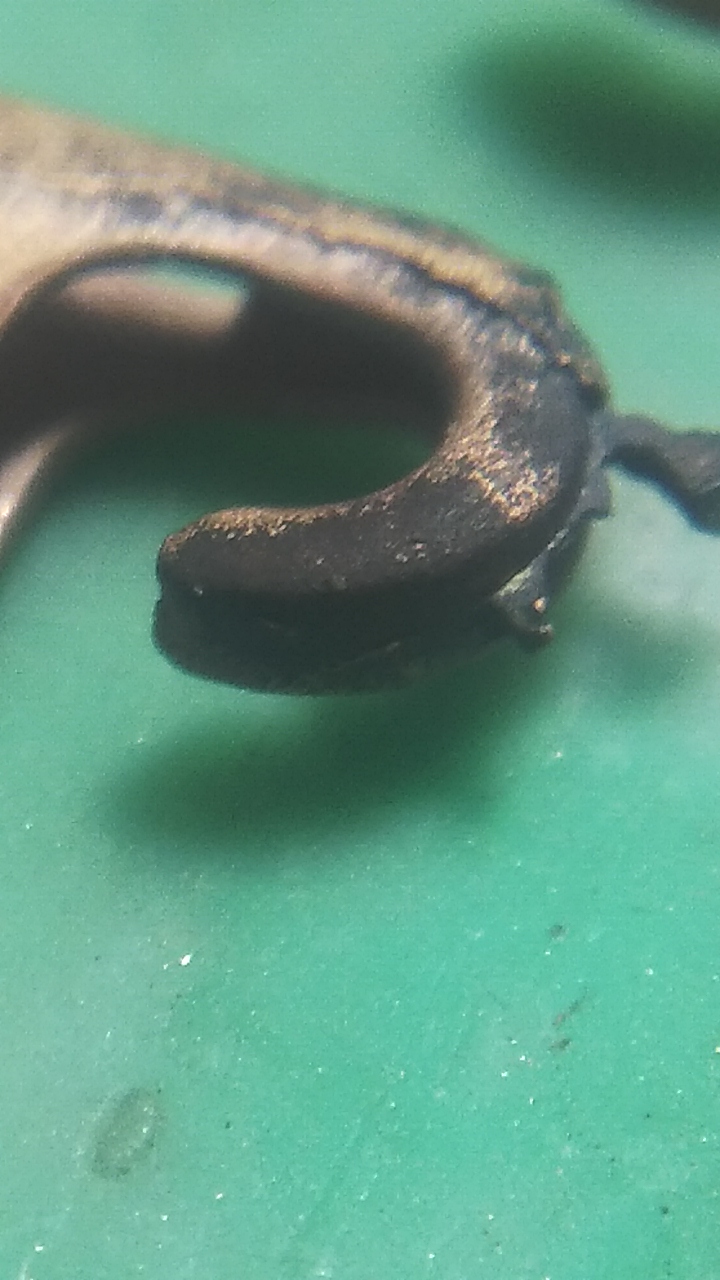

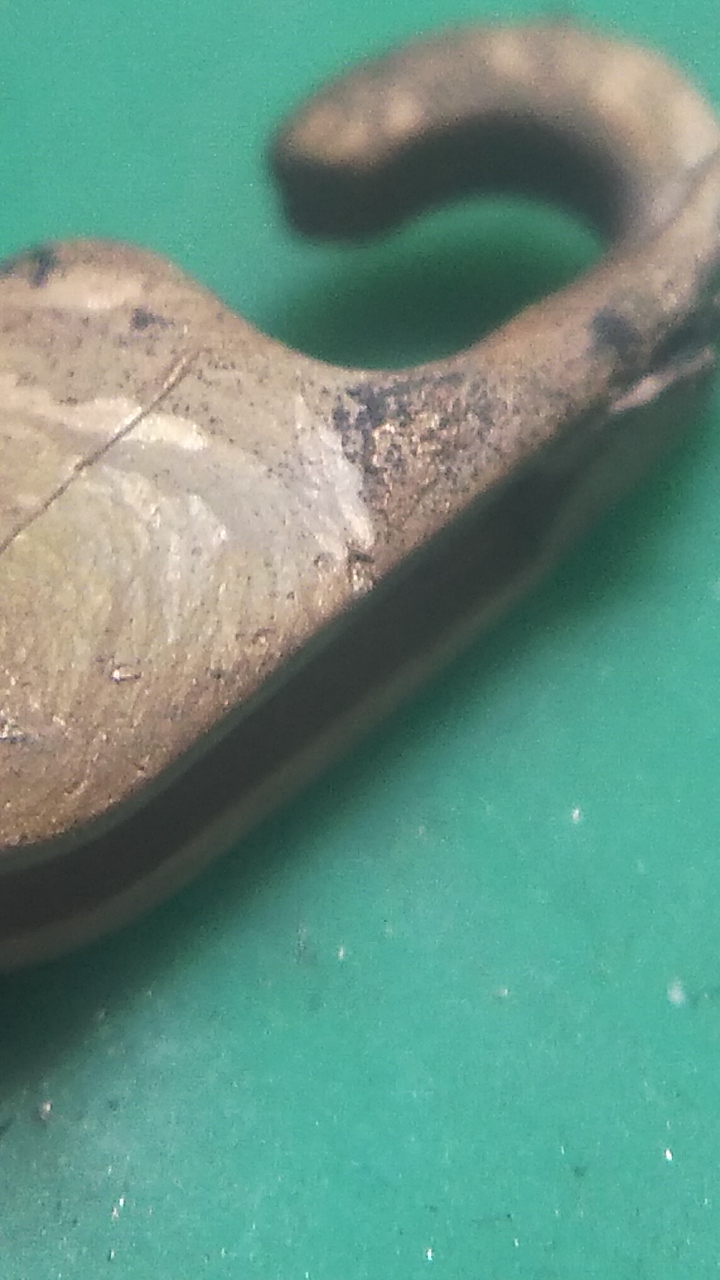

Это будет самый правильный вариант! На фото, черная сажа, это восковая сажа. Говорит о том, что температуры 740 градусов не было, или была кратковременно, опока не успела насквозь набрать температуру.

Была 40 мин

А усадка это от перегрева,или не обязательно

Значит мало. Там по ходу часом пахнет.

Усадка это перегрев. Но там какая то странная ситуация, с начало идёт перегрев, потом холодный металл. Наверно, холодный из за асбеста. Лучше лить в вакуум!

А гипс был чистый без запаха.
Засунул опоку с воском.
Плавил металл в опоке,(перегрел)а опоку достал, донёс,сплавил,накрыл,и как раз остыла.

В опоке не было воска. Была сажа, которая выгорает при 740 гр.

TermSF,
за полимеры, ничего не могу сказать.
Я вел речь о воске.

Ancle Fedor,
я тоже запутался с его литьем, то асбестом давит, то помещает в вакуумный стакан......
Вопрос не лишний!

uvrigel,
Меня человек спросил о цикле для прокалки полимера Х10. Я и написал о шоковом режиме рекомендованном производителем ФМ

Вакуумом я ещё не лил.
Только асбестом.
Вакуум в перспективе.
Вопрос был про про х10.потом развилось на общую тему про литьё,ну и по ходу дела скинул фото.

А мне говорили,что гипс до 740 доводить не стоит.
Начинает гипс разрушаться.
730 максиму

НИКОЛАЙ САВЧЕНКО,
ФМ для полимеров  держит 800 градусов

А сколько вы выдерживаете по времени опоку перед установкой в печь на 500С

НИКОЛАЙ САВЧЕНКО,
2 часа.Потом все по инструкции к ФМ
