Развернуть ⇓

НИКОЛАЙ САВЧЕНКО,
Если так остро стоит проблема с высотой опоки, можно её обрезать и переварить перемычку, а для более длинных изделий купить вторую опоку. Хотя если масса заливаемого металла не большая, то и заливка опоки не полностью, на половину, две трети, .... не создаст проблем.

Можно, но нужна перестраховка, в отверстия на половине вставить спицы (перегородки), что бы не дай Бог не порвало.

Ну не знаю.
Может не принципиально.
Не привычно.
Видел у чувака резаные трубки,и ставит на отверстие.
Не знаю на сколько удачный вариант.

НИКОЛАЙ САВЧЕНКО,
Нормальный вариант. Только не так всё просто! Там фм перфорирована.

В смысле?

НИКОЛАЙ САВЧЕНКО,
А чтобы вакуум работал так же как в перфорированной опоке отверстия делаются в самой фм, по всей длине трубы, только верх не трогают, чтобы сквозняком не всасывало. Это делается просто. Прежде чем заливать в опоку фм, по краям трубы цепляют проволоку, через определённое расстояние по всему кругу и заливают фм, после застывания, вытаскивают эти проволоки. Соответственно вакуум сосёт из этих отверстий по всей площади опоки.

Та нет,он просто заливает ФМ и всё.
Может у него супер вакуум.

НИКОЛАЙ САВЧЕНКО,
не понимаю, зачем вы купили перфорированную опоку?
Для ваших целей, вполне подойдут обычные куски труб, желательно цельно катанные.
Главное , что бы у вас был башмак под эти диаметры.
Опоку , не перфорированную, высотой,  40-60 мм, можно формовать и лить вообще без выпаров,
она отлично проливается, по крайней мере вакуумом.
Но если вы хотите подстраховаться, для этого, после заливки ФМ, через несколько минут, но до полного схватывания , вставьте сверху несколько тонких восковых литников, 3-4 шт,  я использовал литники диаметром 1 мм. Главное что бы выпары не попали на елку.
После застывания ФМ, литники обрезаются, процарапываются бороздки в ФМ, от каждого литника к центру опоки.  Только имейте ввиду, если будете давить на хлопок, предусмотрите что бы был зазор, между
опокой и подставкой под опоку. Второй вариант, пропилите напильником в опоке сверху не большие пазы.
При прокалке воск в выпарах вытопится и выгорит.
Вот собственно и все.

Не знаю,думал хорошая вещь.

Попробую отлить чистота трубке.
А дно не оторвёт?
Сколько надо слой ФМ если тянуть вакуумом?
На хлопок,там поверхность на котором стоит опока не даёт вырвать дно.

Ачо - правильно думал. Перфорированная лучше, чем неперфорированная. При обжиге водяной пар равномернее уходит, поэтому греется равномернее. А потом, когда уже воск выгорает, лучше кислород воздуха заходит для этого горения. И при самом литье перфорированная опока вакуумируется не только снизу, как неперфорированная, но и с периферии. Да и без вакуумирования (центробегом или на хлопок)  расплаву при проливе проще выдавить воздух из формы через поры формомассы наружу. Поэтому серединка елки будет проливаться лучше, чем в неперфорированной, а значит лишнего перегревать не нужно. Вот такой, значить, микроконтроллер получается с этими опоками..

Ну,вот как-то так

НИКОЛАЙ САВЧЕНКО,
не могу сказать, что часто лью эти опоки, но иногда бывает!

.попробовать надо

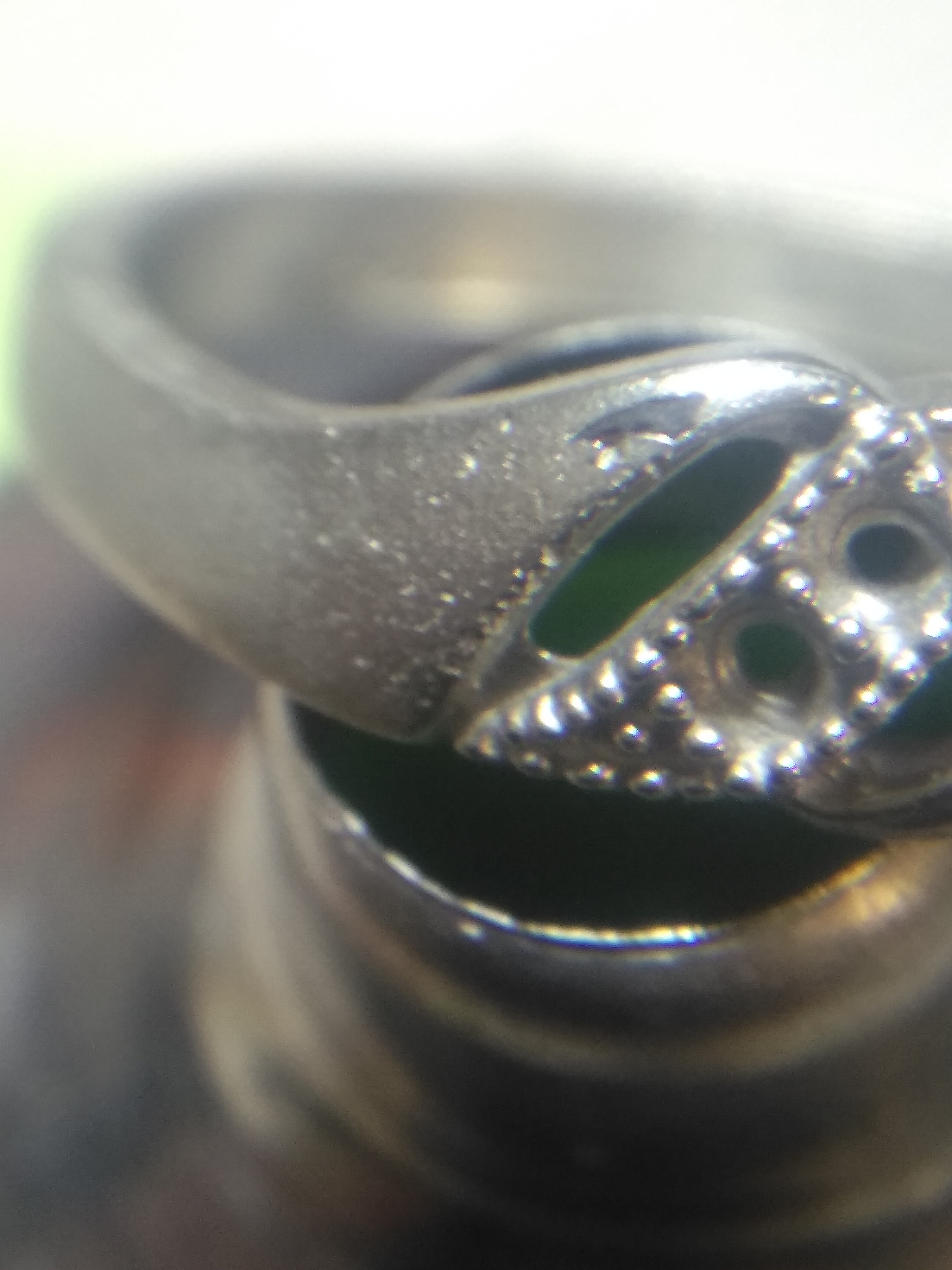

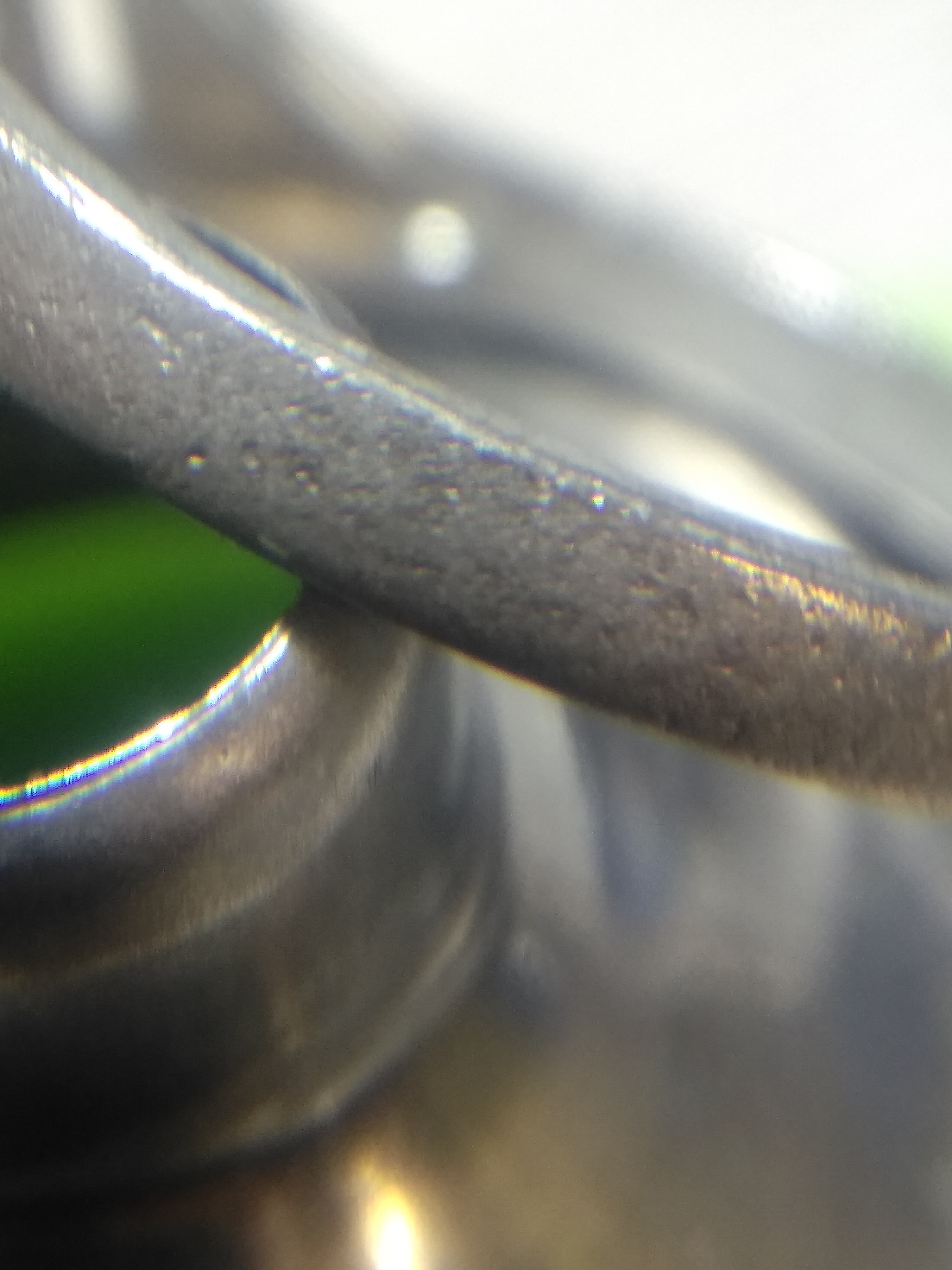

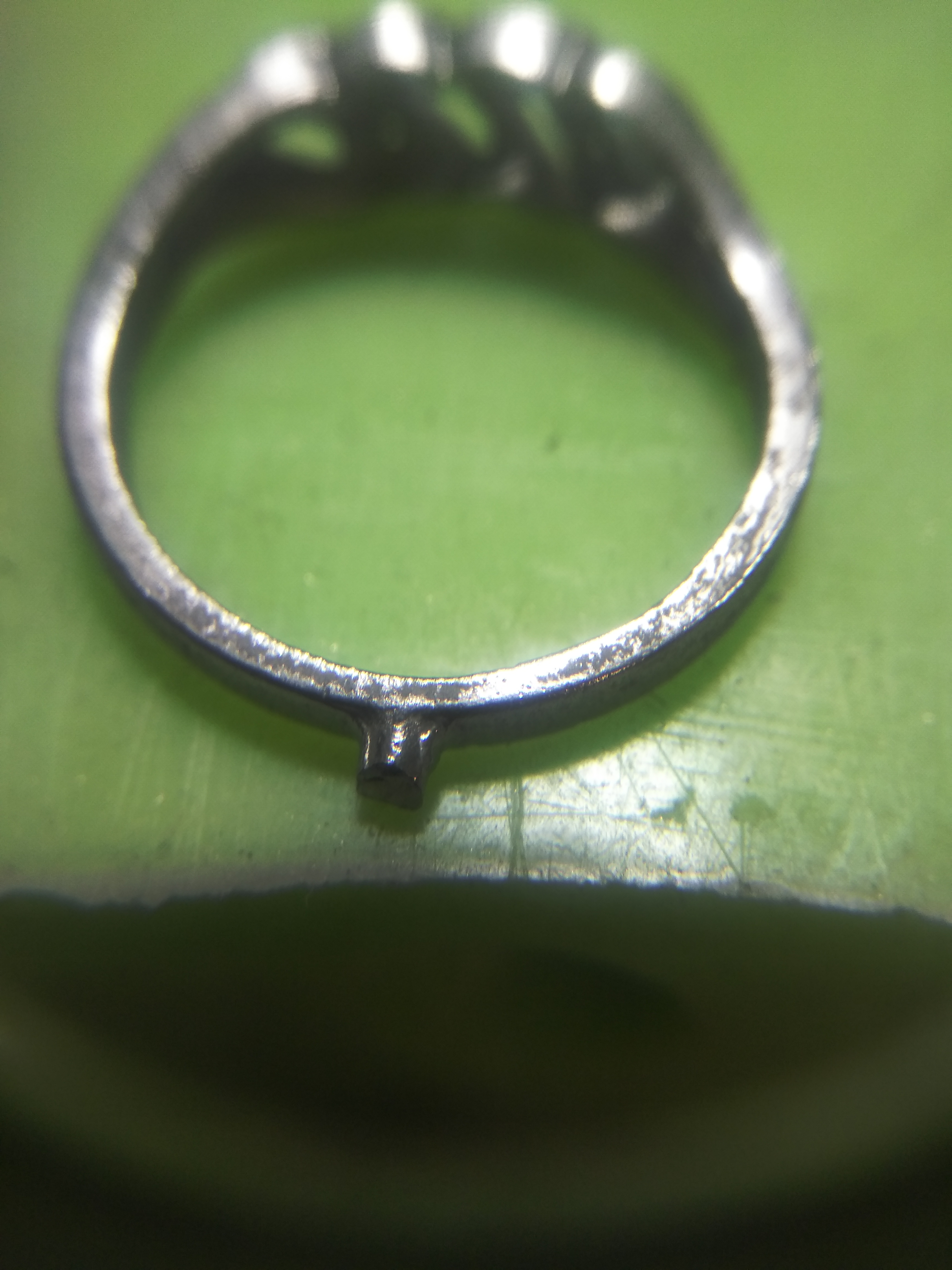

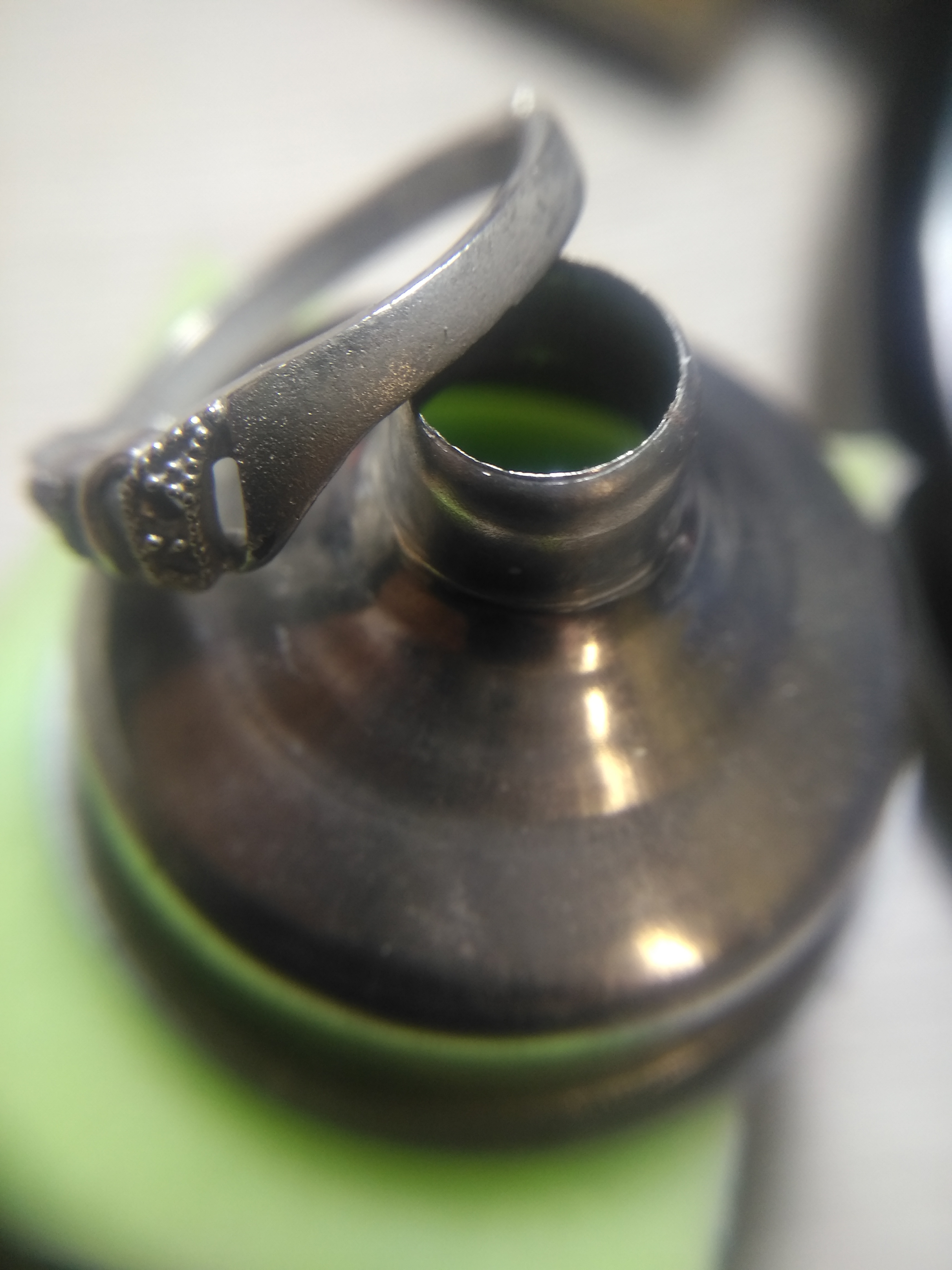

легированый чистик.
Белое 585.
Литьё вакуум,плавка бензин.
Опока труба.
Режим прокалки под вопросом.

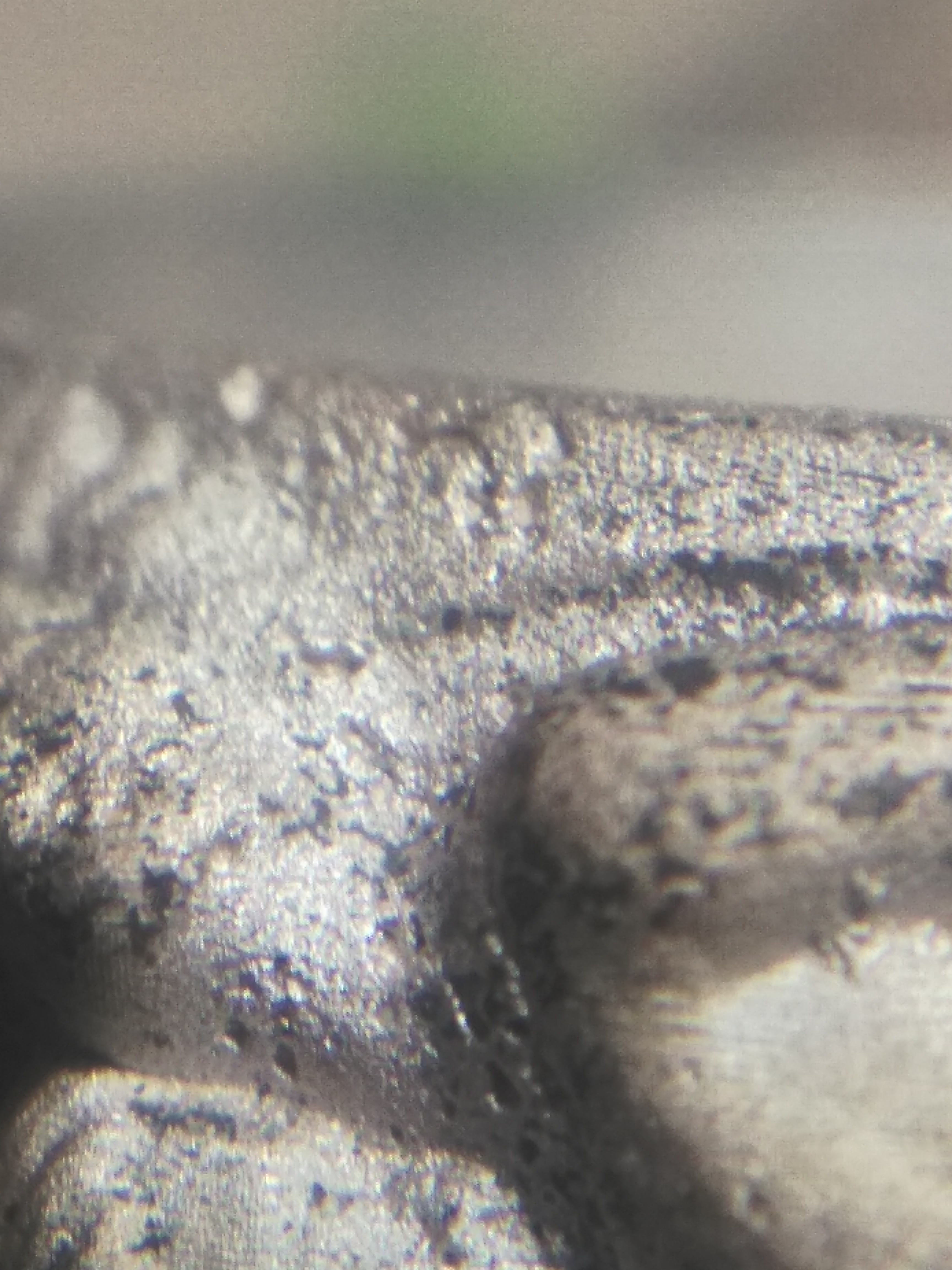

 у восковок тоже бывает брак

Согласен с Sol , прежде чем паять елку, не плохо просмотреть восковки.
Возможно воск не выгорел полностью.... да и усадочные раковины, мне кажется , присутствуют.
Вообще, зачем вы взялись за белое, не разобравшись с желтым ?

Думаете был воздух в восковке?
Вот та большая раковина.
Я тоже так подумал.

й

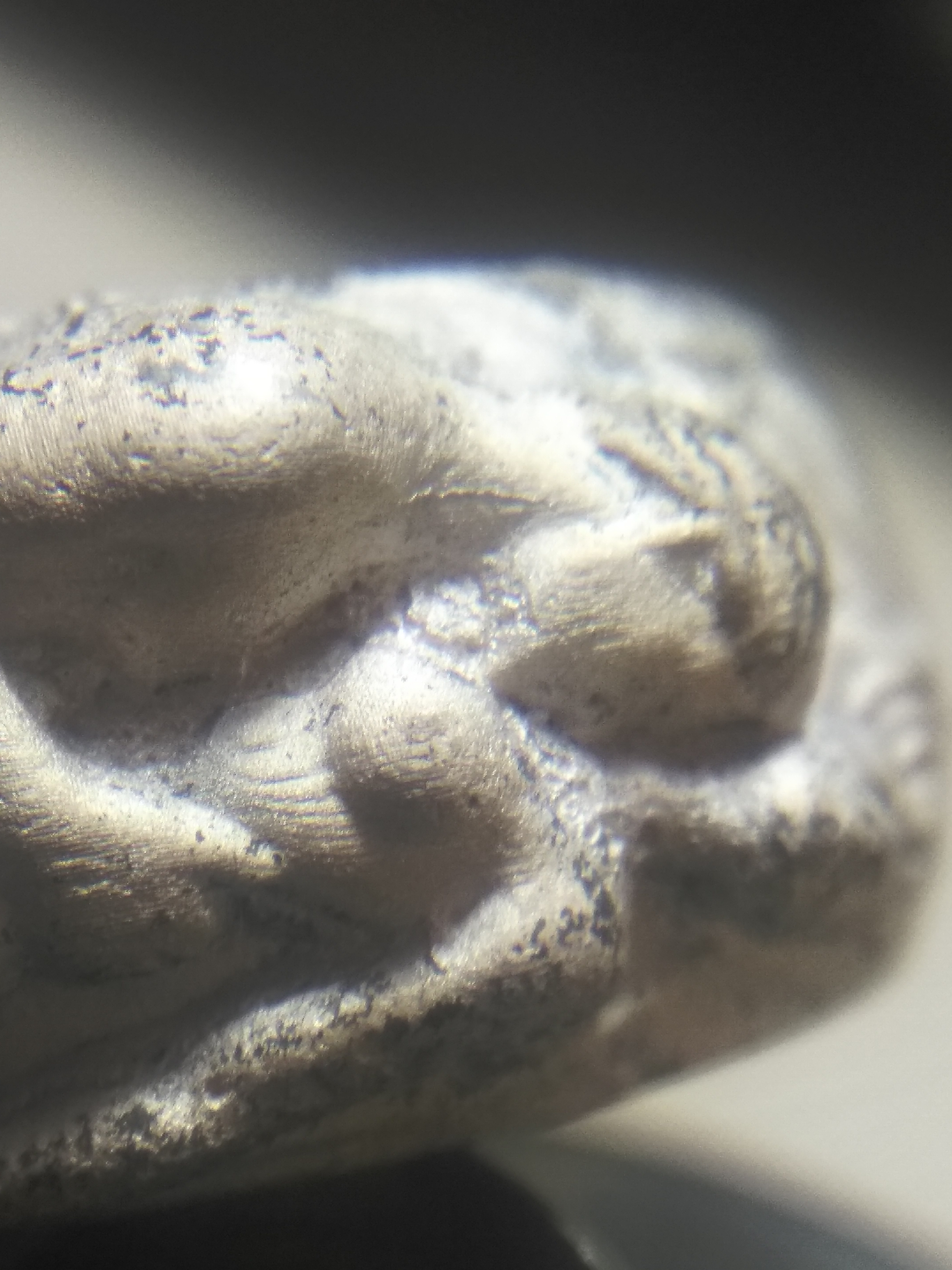

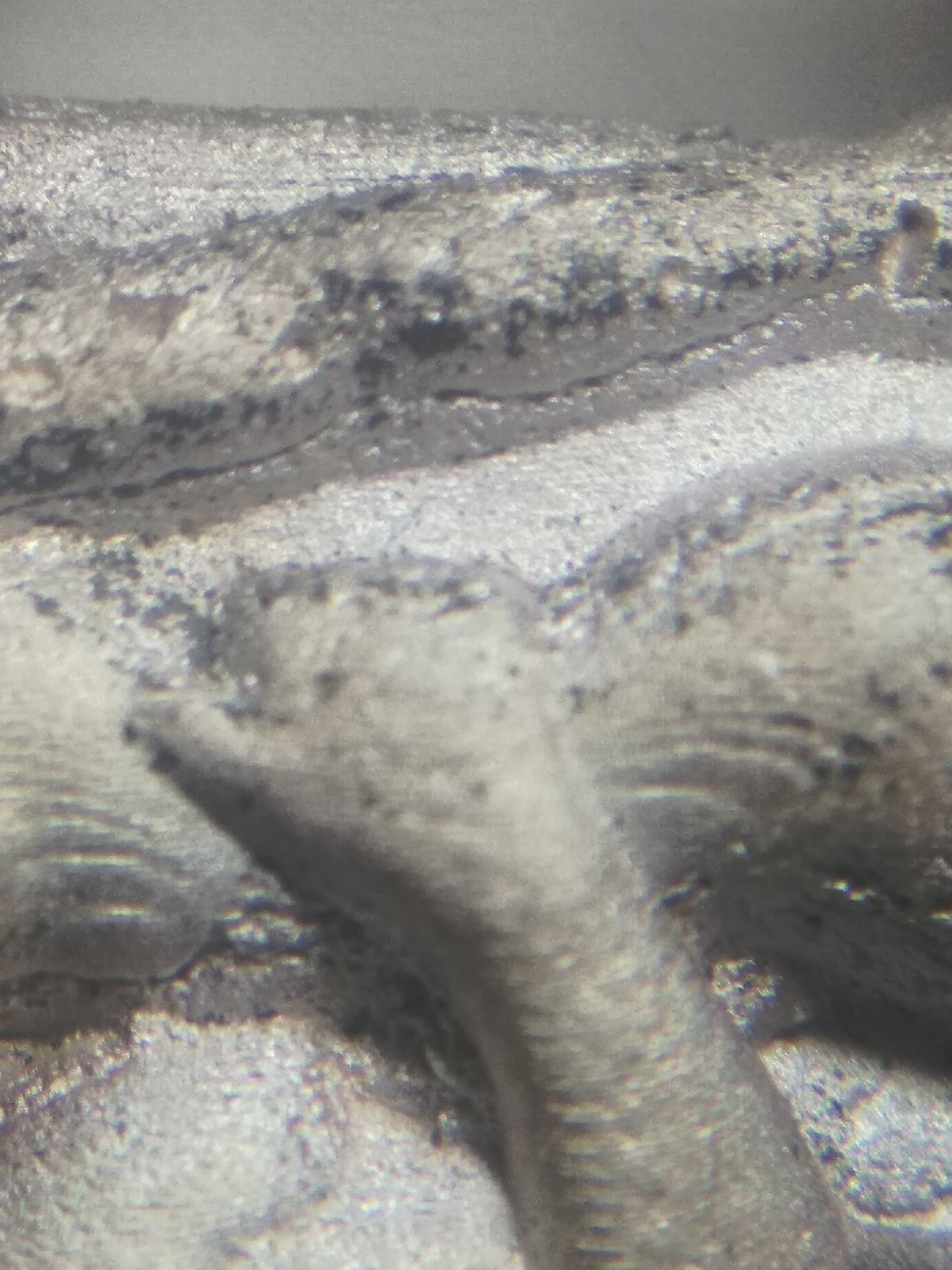

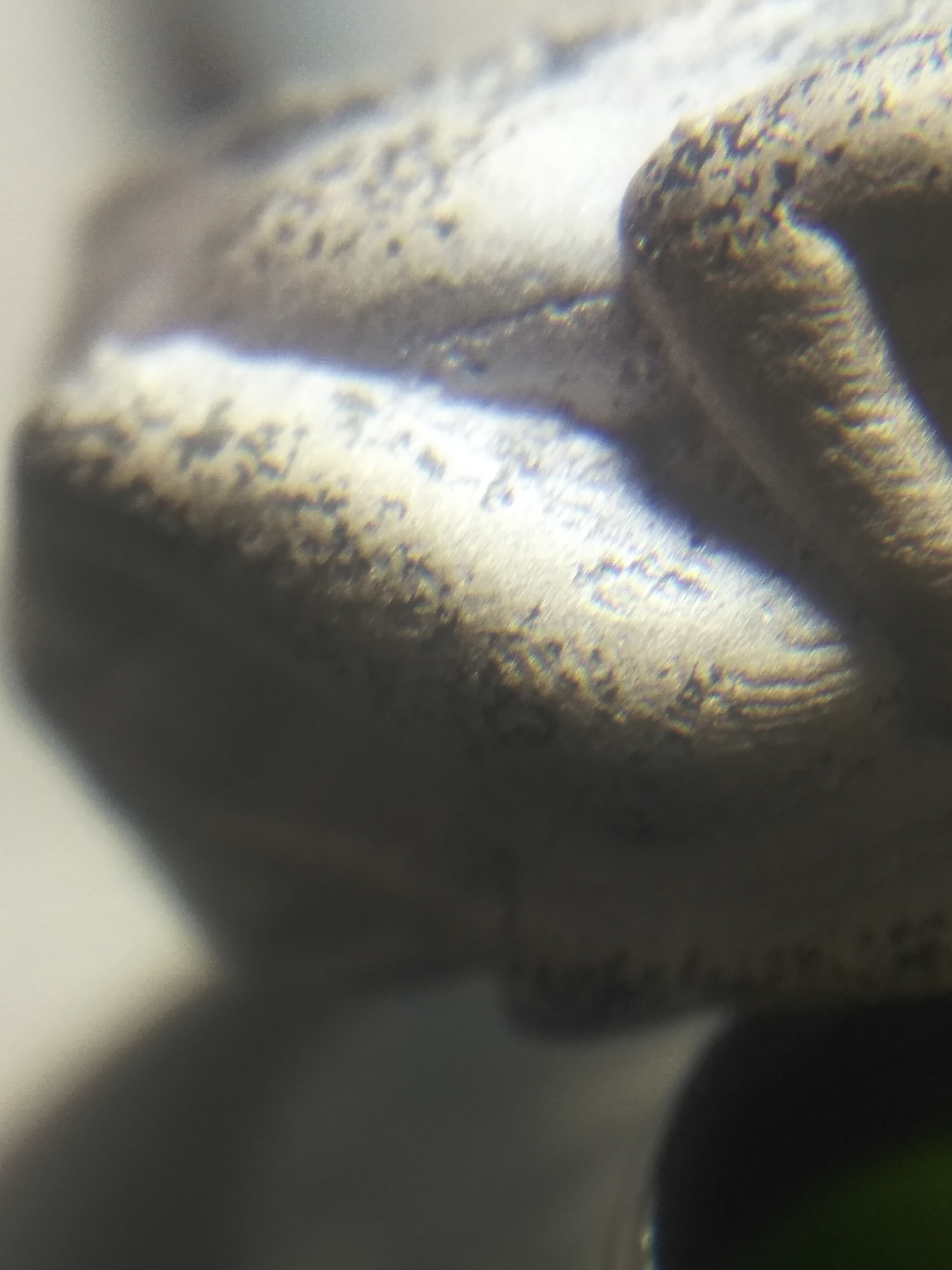

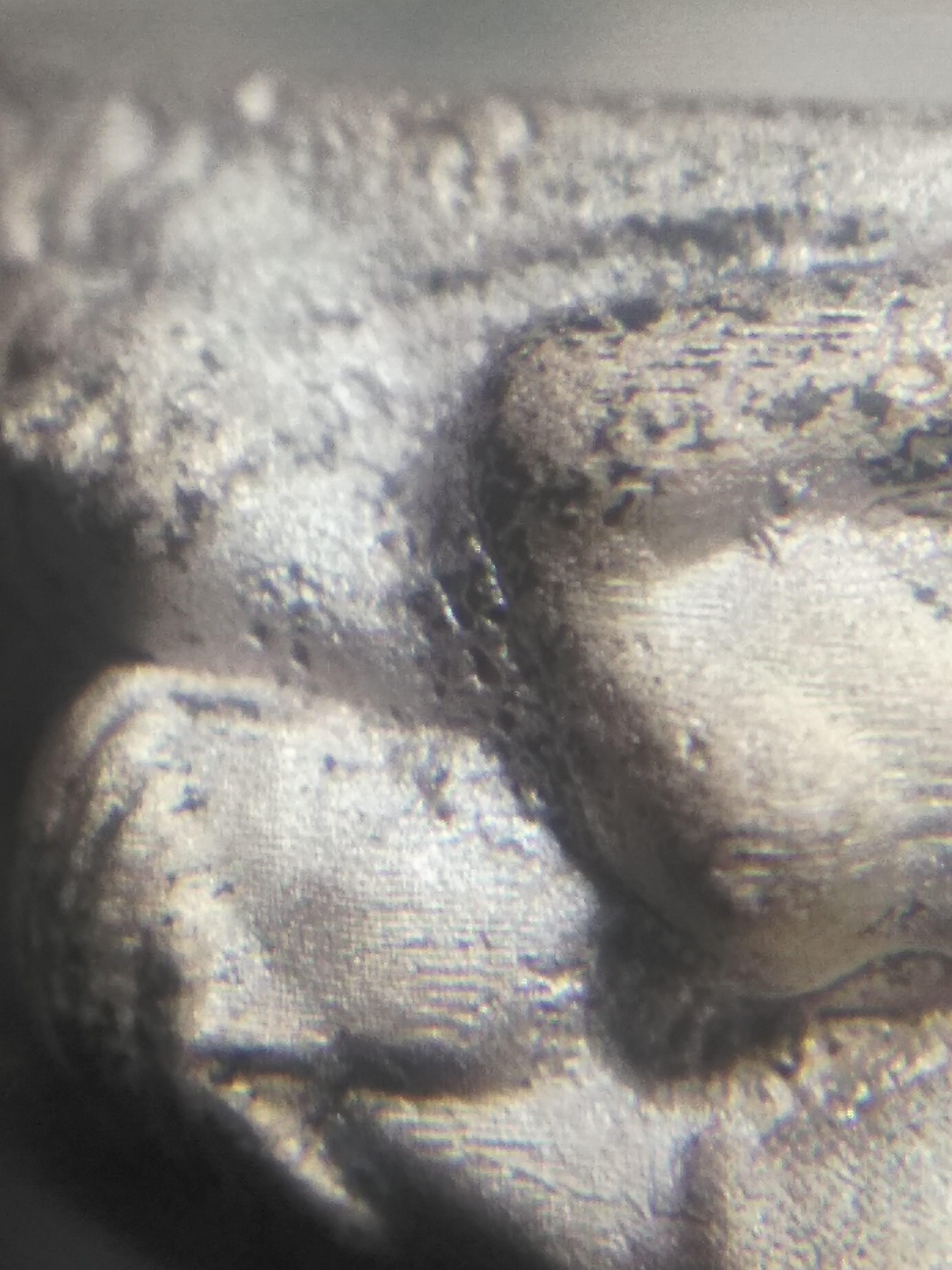

Лил полимер

Лил по полимеру
