Развернуть ⇓

НИКОЛАЙ САВЧЕНКО,
вам правильно пишут, это не самая подходящая горелка для плавки драг.металлов.
У нее дей ствительно очень жесткое пламя. Отсюда сильное окисление.
Перегреваете вы скорее всего опоку во время плавки металла, как впрочем и сам металл.
Хотя по мне, так она больше 1000С не дает.
Что касается прокалки опок, то я лью, как правило 500-520.
По крайней мере все елки, показанные на фото, лил именно при этой температуре.
Что касается лигатуры, не мудрите, не пытайтесь изобрести велосипед, его уже давно изобрели до вас.
Делайте как положено.  Медь,серебро, цинк. Лично я добавляю цинк в составе латуни, муторно сидеть  пересчитывать, но зато практично,т.к. цинк почти не выгорает.
По поводу моего литья китайских опок.
Со временем процент брака у меня конечно уменьшился, но я очень скоро пришел к выводу, что литье на хлопок, это тупиковый путь. Каждый раз льешь, как в первый раз, повезет-не повезет.
То хлопнешь не удачно, то чуть зазевался, получил не пролив. Давил глиной, картошкой. Вообщем , надоело, поэтому и перешел на вак.литье. Купил китайскую Кая Каст, как результат, у меня теперь есть и литейка и вибростол, всё в одном флаконе.
При этом стал получать стабильные результаты. Человеком себя почувствовал.......
Шутка!

Точно точно.
Плавите чем?
Да Кая кас хорошо,надо было его брать.
А́ какие вы делаете режимы прокалки?

НИКОЛАЙ САВЧЕНКО,
плавлю кислородно пропановой горелкой.
Но это на любителя, т.к. оборудование  не дешевое.
Большинство ювелиров плавят бензиновыми горелками, они дают более мягкое пламя, чем ваша.
Режим прокали.....  я уже писал о нем.

Напомните?

НИКОЛАЙ САВЧЕНКО,
пост №76
Вы можете уменьшить время выдержки, если у вас очень маленькая опока.
Так же учитывайте , что у меня ФМ Омега+

У меня Оптима.
Спасибо

Вот это?

НИКОЛАЙ САВЧЕНКО,
да, это мой пост.
Прокалка с двумя полками.
Вы можете уменьшить временные интервалы, если у вас маленькая опока.
К примеру выдержку на первой полке можно уменьшить до 1 часа.
А вот подъем лучше не уменьшать.
Подъем на вторую полку тоже  можно уменьшить до 3 часов.
Про выдержку на второй полке, я уже писал.
Что касается ФМ, то я не уверен, что ваши проблемы заключаются именно в ней.
Поэтому переходить на другую ФМ с горяча, я бы не стал.
Вначале разберитесь с температурными режимами.
Хотя при литье на хлопок, это понятие весьма условное.
Я об этом уже писал вам.
Дело в том, при этом способе литья, металл плавят прямо в опоке, поэтому , если вы будете плавить металл долго и нудно, то и опока раскалится до высокой температуры.
К примеру, вы прокалили опоку до 550, а во время плавки опока может раскалиться и до 650, отсюда и плачевный результат.
Мне кажется, именно это у вас и происходит.
Ну и плюс качество металла, впрочем об этом я уже тоже вам писал.

И  ещё.

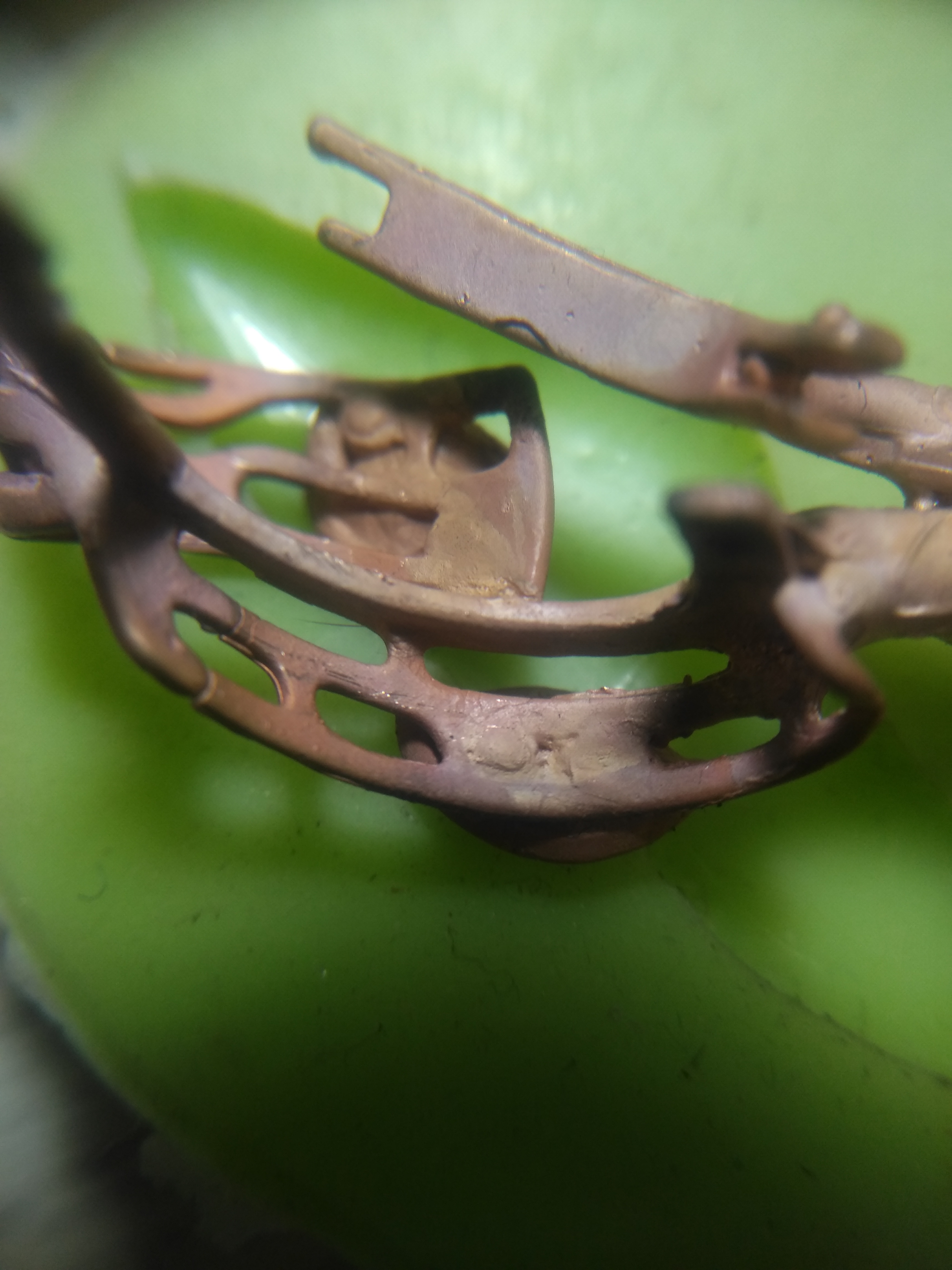

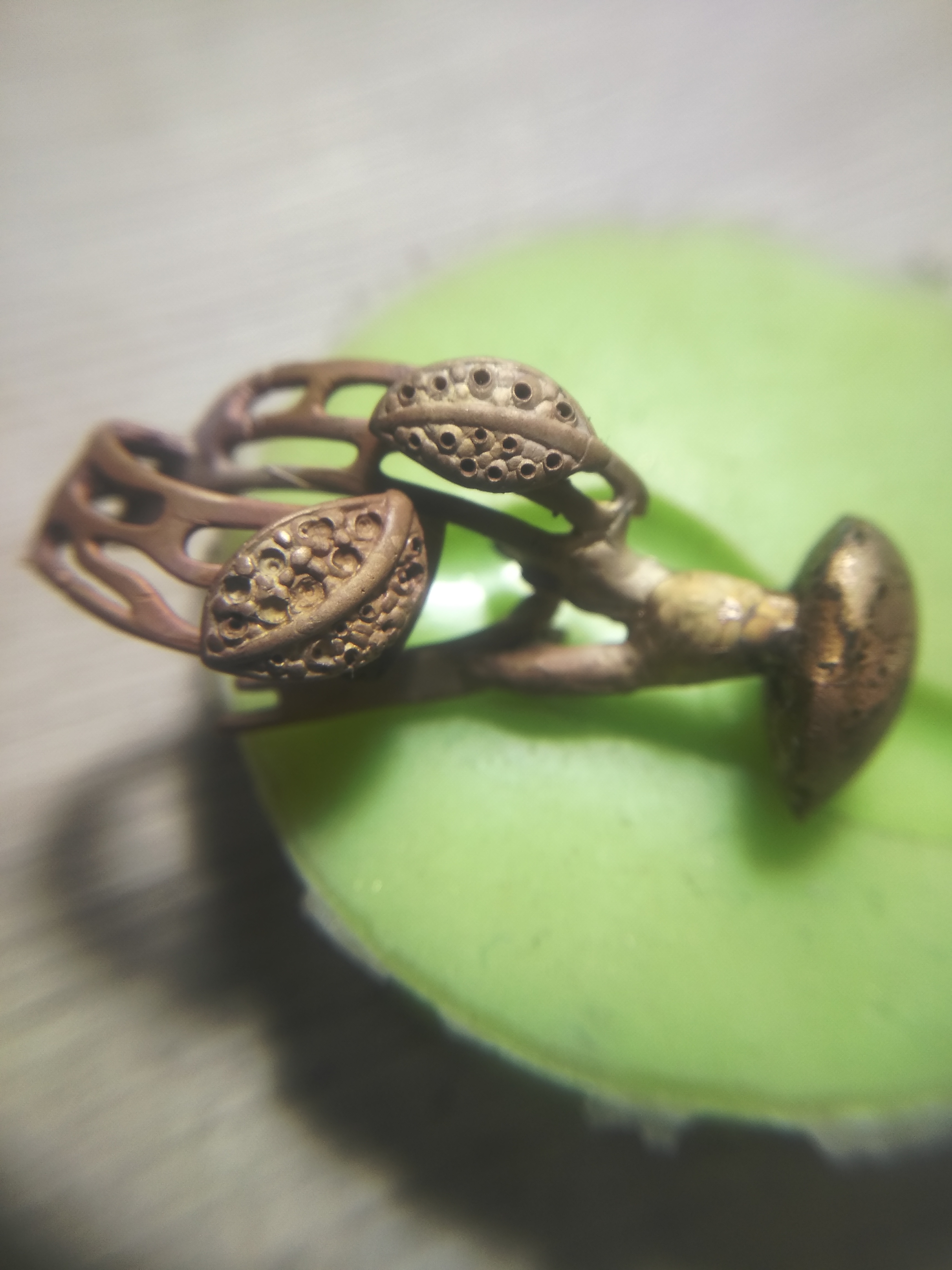

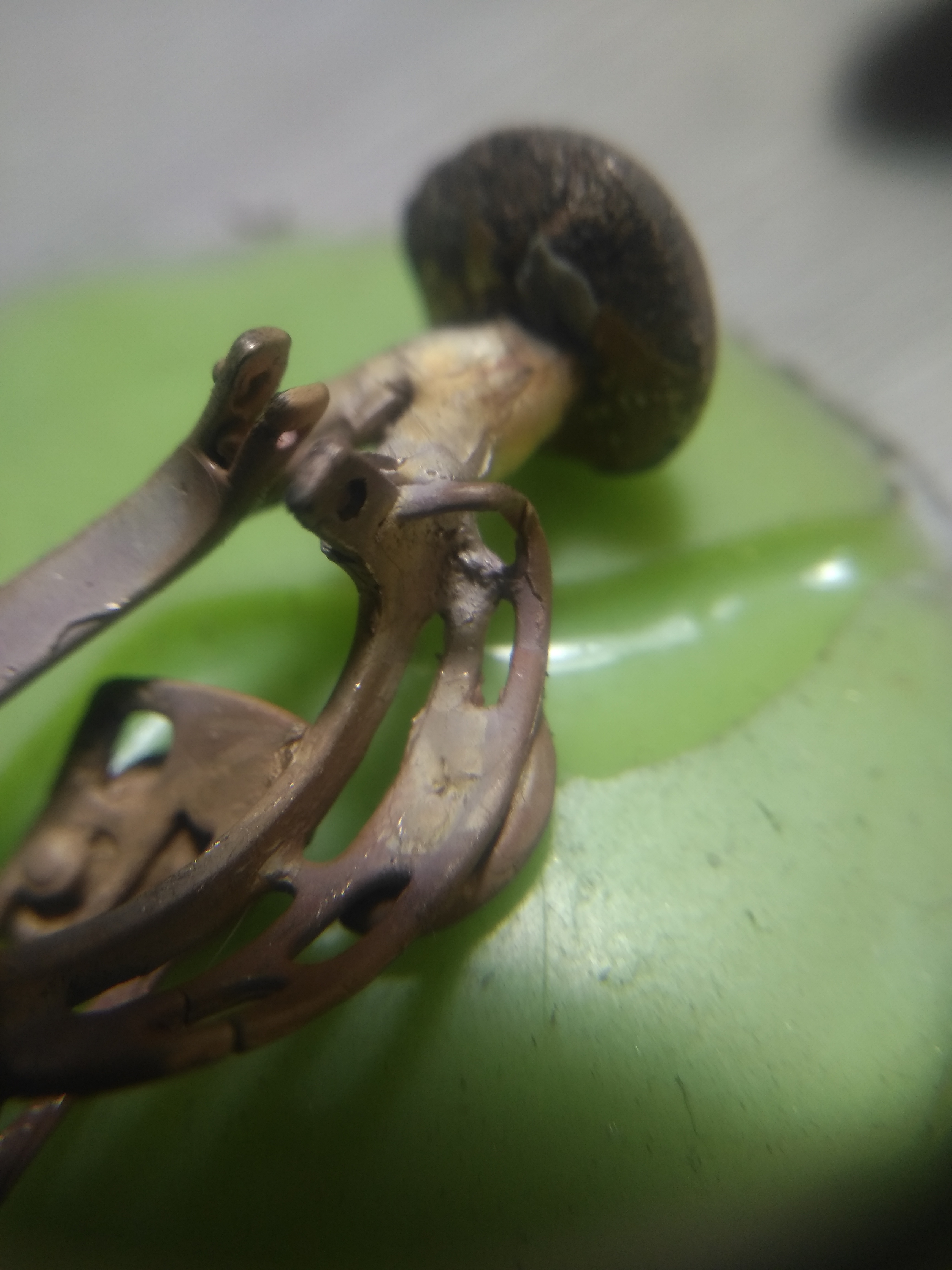

Посмотрел ещё раз последние ваши фотки.
А как вы воск вытапливаете?
Надеюсь опоку ставите стояком вниз, а после первой полки переворачиваете стояком вверх?

НИКОЛАЙ САВЧЕНКО,
если мне не изменят память, из тех кто бывает на этом форуме,  Ремесленник частенько льет на хлопок.
Напишите ему в личку, может даже созвонитесь и он вас проконсультирует более детально.
10 минут разговора по телефону, дадут больше информации чем месяц переписки.
Я же лил на хлопок только китайские опоки , да и то лет 7-8 назад.

Привет! Да как не в ФМ? если у него каша с комками, за место сметаны!

Саша кузнец,
если ваше авто плохо едет, то это не значит что у вас плохой автомобиль.
А насчет ФМ....я же написал, что не стоит сгоряча ее менять.
Пусть учится замешивать ФМ и формовать опоки как положено.

Спасибо.
Нет,я опоки не переворачиваю.
Всё время воронкой в низ,и на сетке 2см просвет.
Первый раз перевернул,дали по рукам.
Типо,а вдруг чего попадёт в нутырь канала.
Про хлопок,уже буду отходить от этого.
Правильно получается,достаю при 610-600
Положил металл грею.
Опока уже горячая,и и набрать лишние градусы не проблема.
Ещё расплавленный металл даёт нагрев.
Ещё и газ.

НИКОЛАЙ САВЧЕНКО,
на этом форуме многие пишут , что прокаливают опоки не переворачивая,  одно время я тоже так делал, но пару раз получил разводы на отливке, такое впечатления, что воск не весь выгорел, после этого стал переворачивать.
Береженого, Бог бережет.
Я прокаливаю , как правило, одну опоку, реже две, мне не в тягость их перевернуть.
Другое дело, что кто то прокаливает по 5-6 опок, им по любому деваться некуда, некоторые и опоки после вытопки закладывают в муфель горизонтально.
Насчет того , что в опоку мусор может попасть, так за муфелем нужно следить.

Ну если надо,то и переверну.
Ну я думал типо окалина отскочит.
Была из чёрного металла,и была окалина.

[CODE][/CODE]

НИКОЛАЙ САВЧЕНКО,
Пока не будет нормального оборудования ловить нечего! Я удивляться на упорство и терпение! Рано или поздно всё равно получится. Он сейчас, то недогрев то перегев .............Дай Бог тебе терпения!!!!

Пришла опока.
Говорят,что самая маленькая,что есть.
42/100 перфо.
А можно ли её заливать ФМ на половину?
Или сделать из трубы?
