Добрый день, мастера.

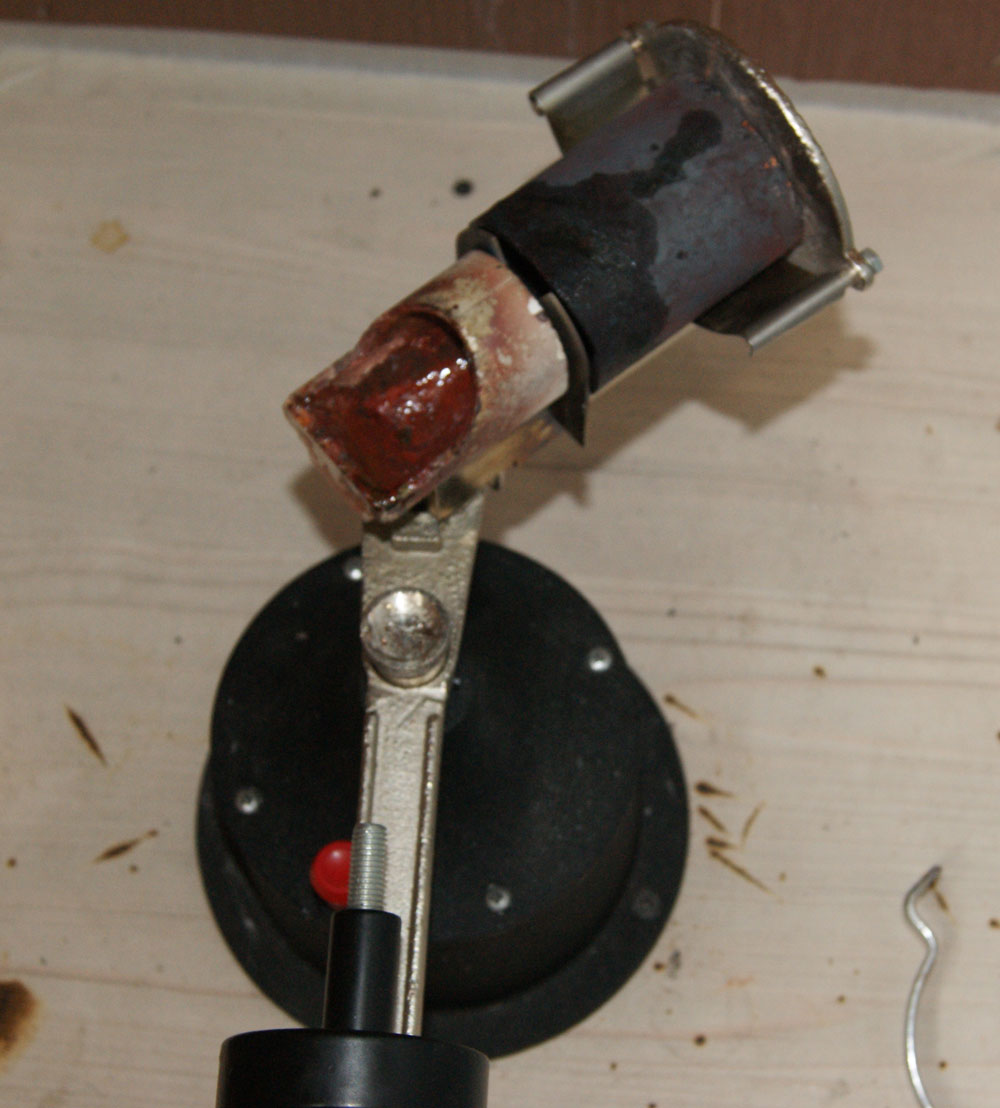

Помогите советом. Лью вот на такой центрифуге (китайский аналог kerr, якобы).
С мелкими кулончиками, кольцами, печатками все хорошо. Но вот в последнее время пошли кресты и ладанки больше 15 г, и пошли поры. Какие-то кресты частями лью. Но вот ладанку например ни как не располовинишь.
Делал толще литник, длиннее, подпитывал снизу сверху - все одно.

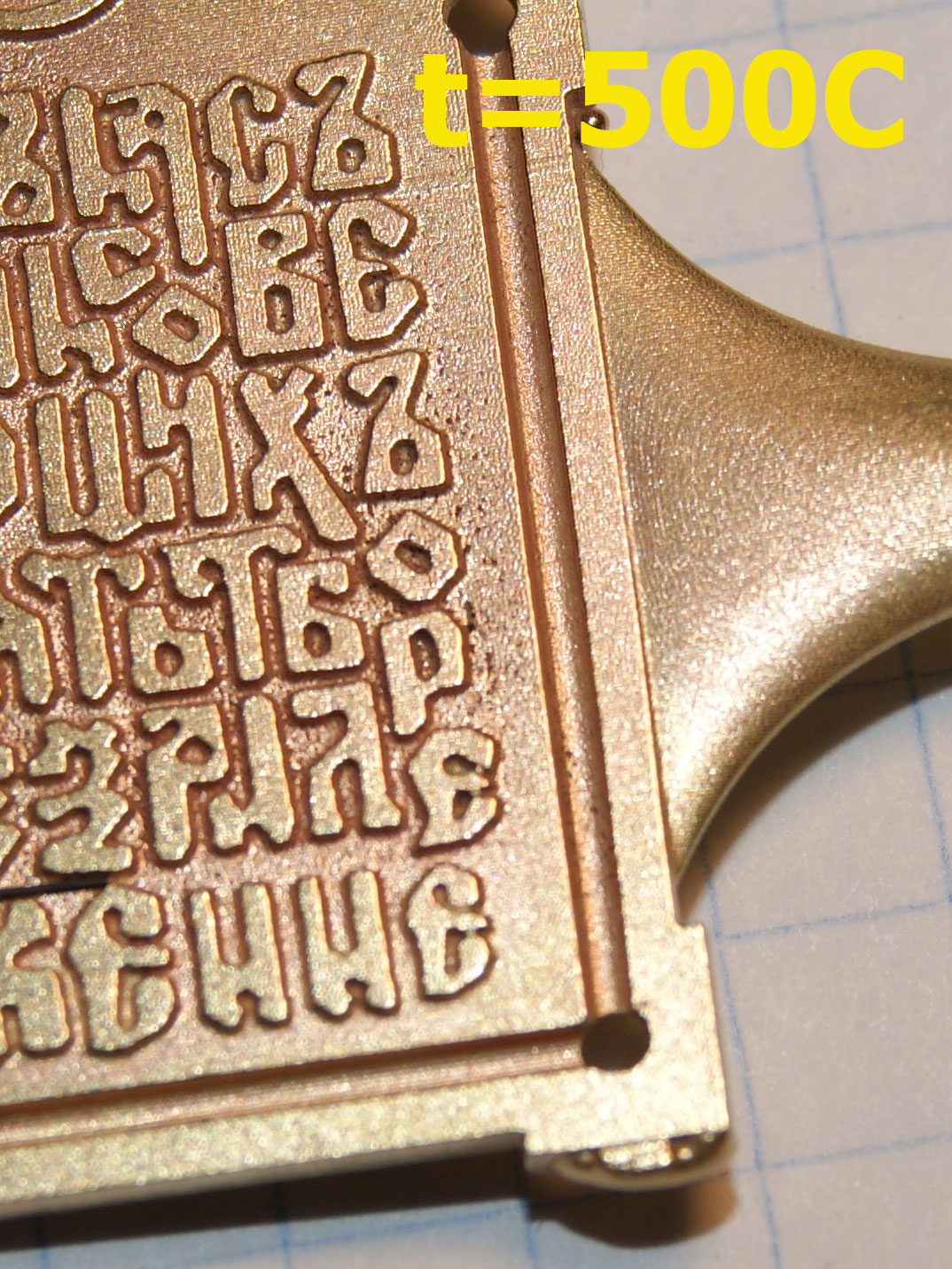

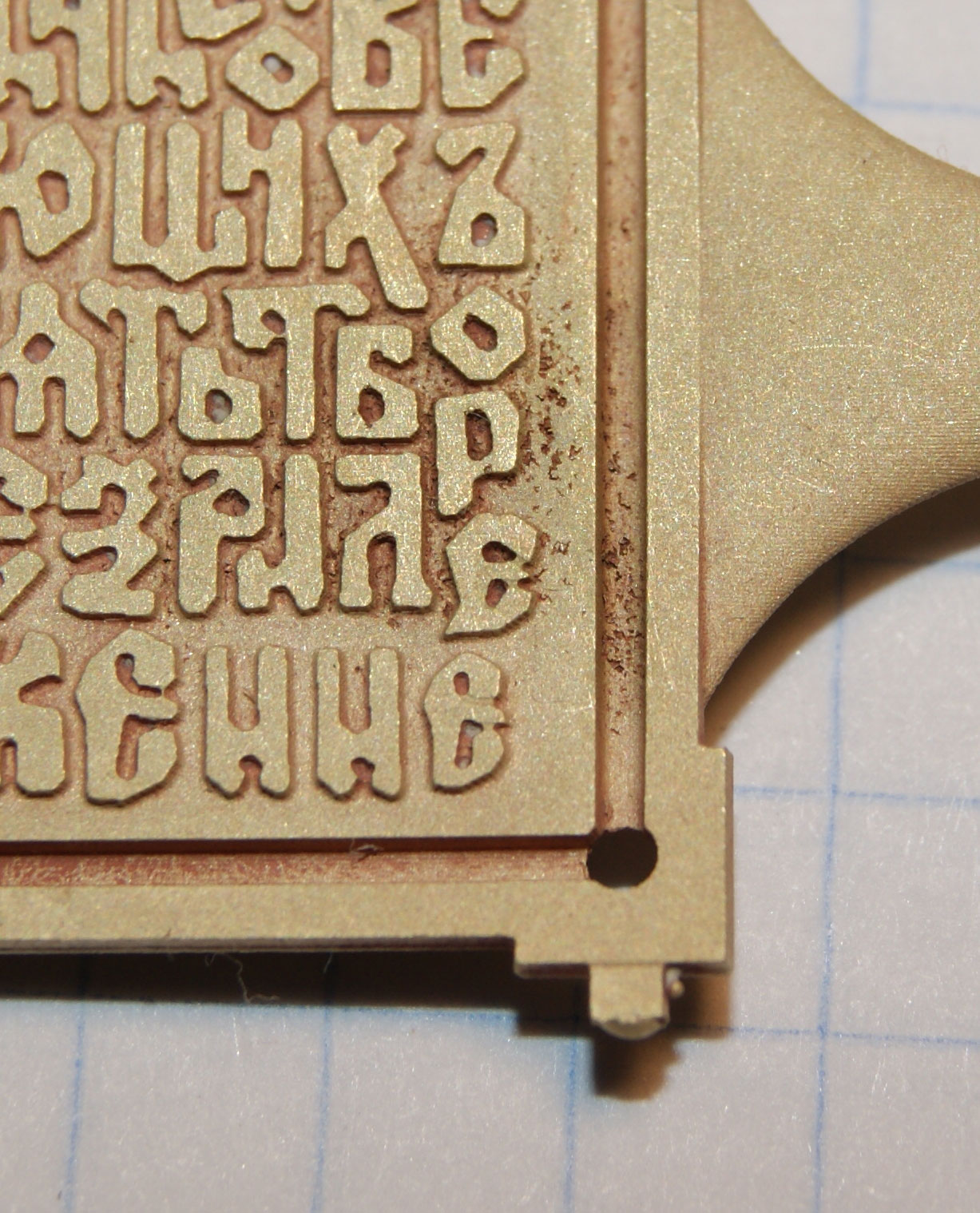

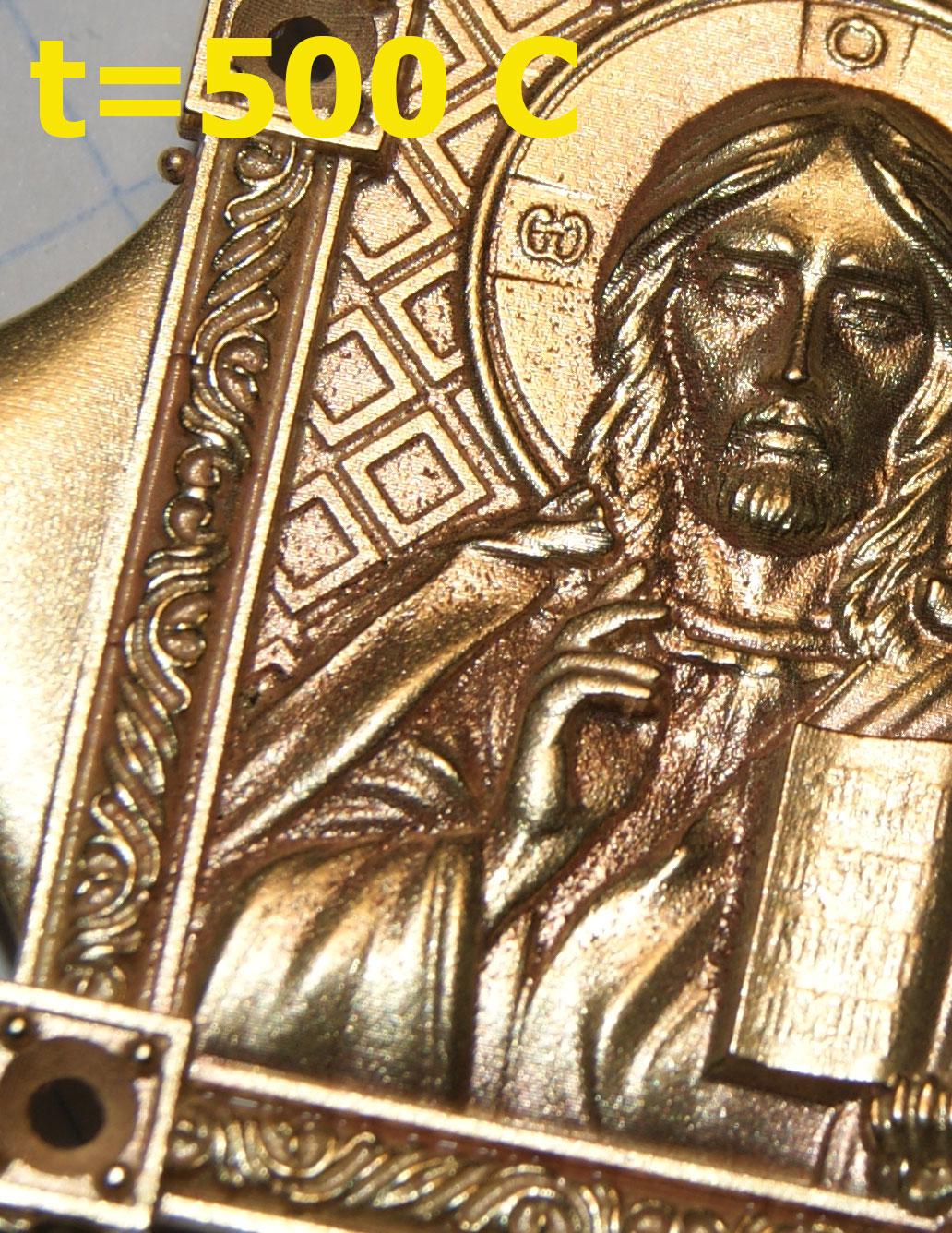

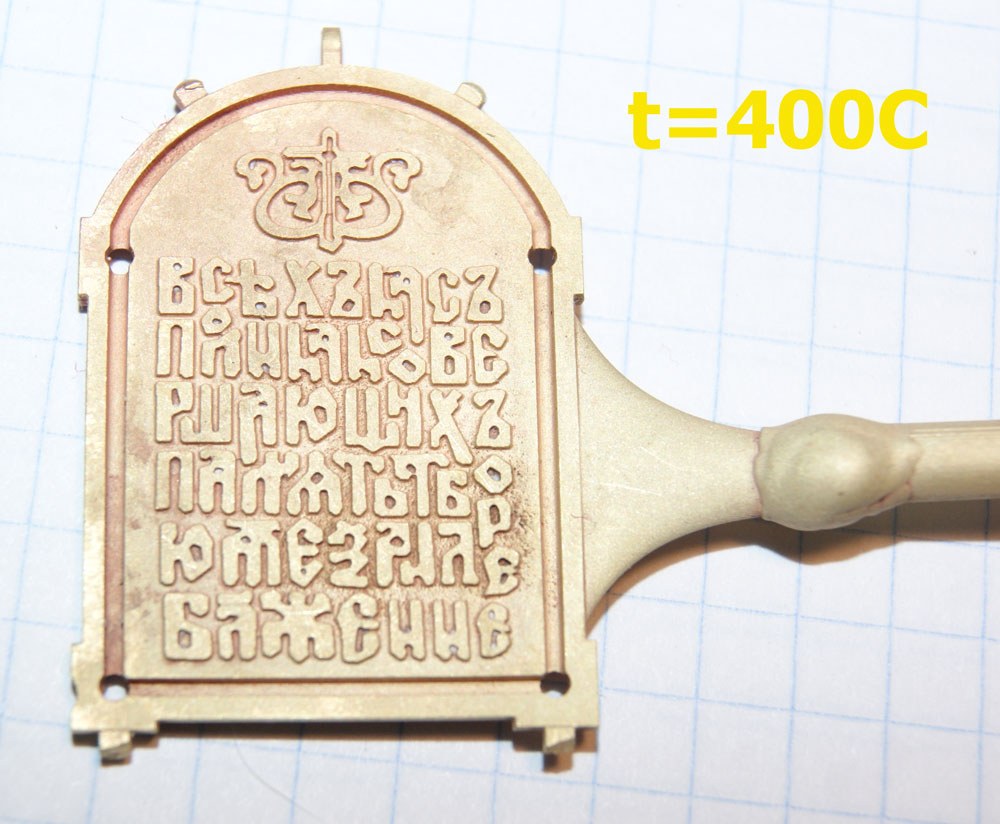

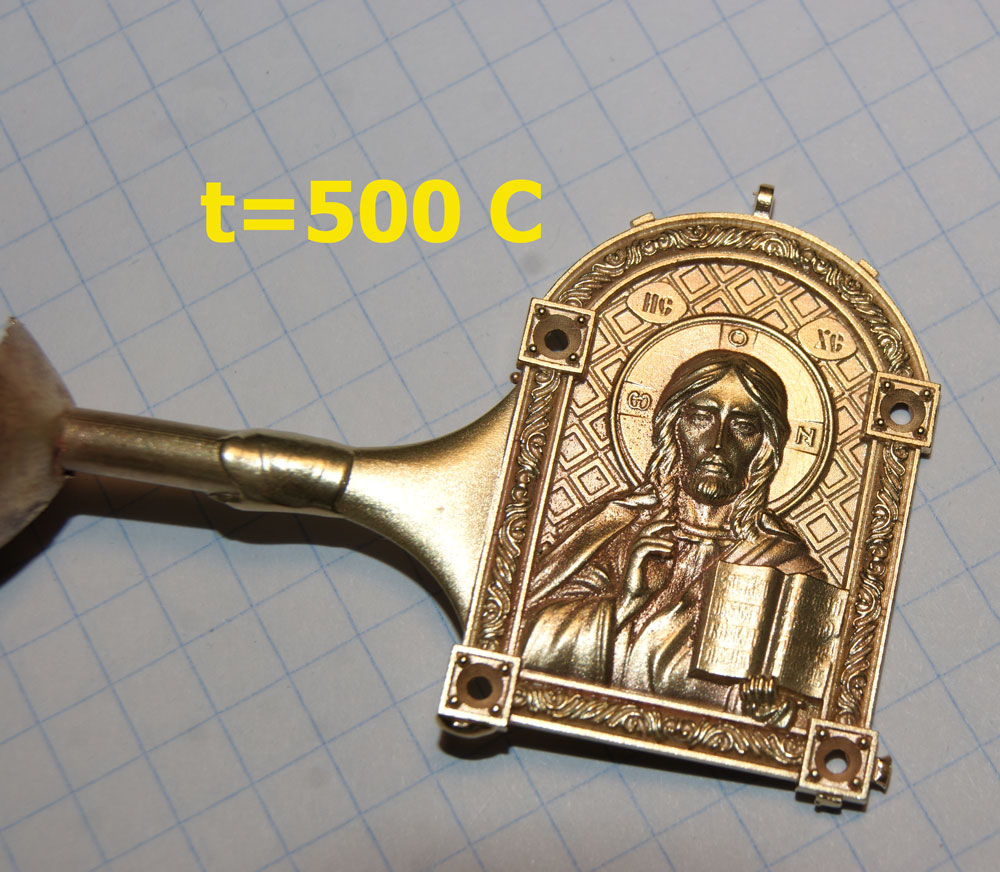

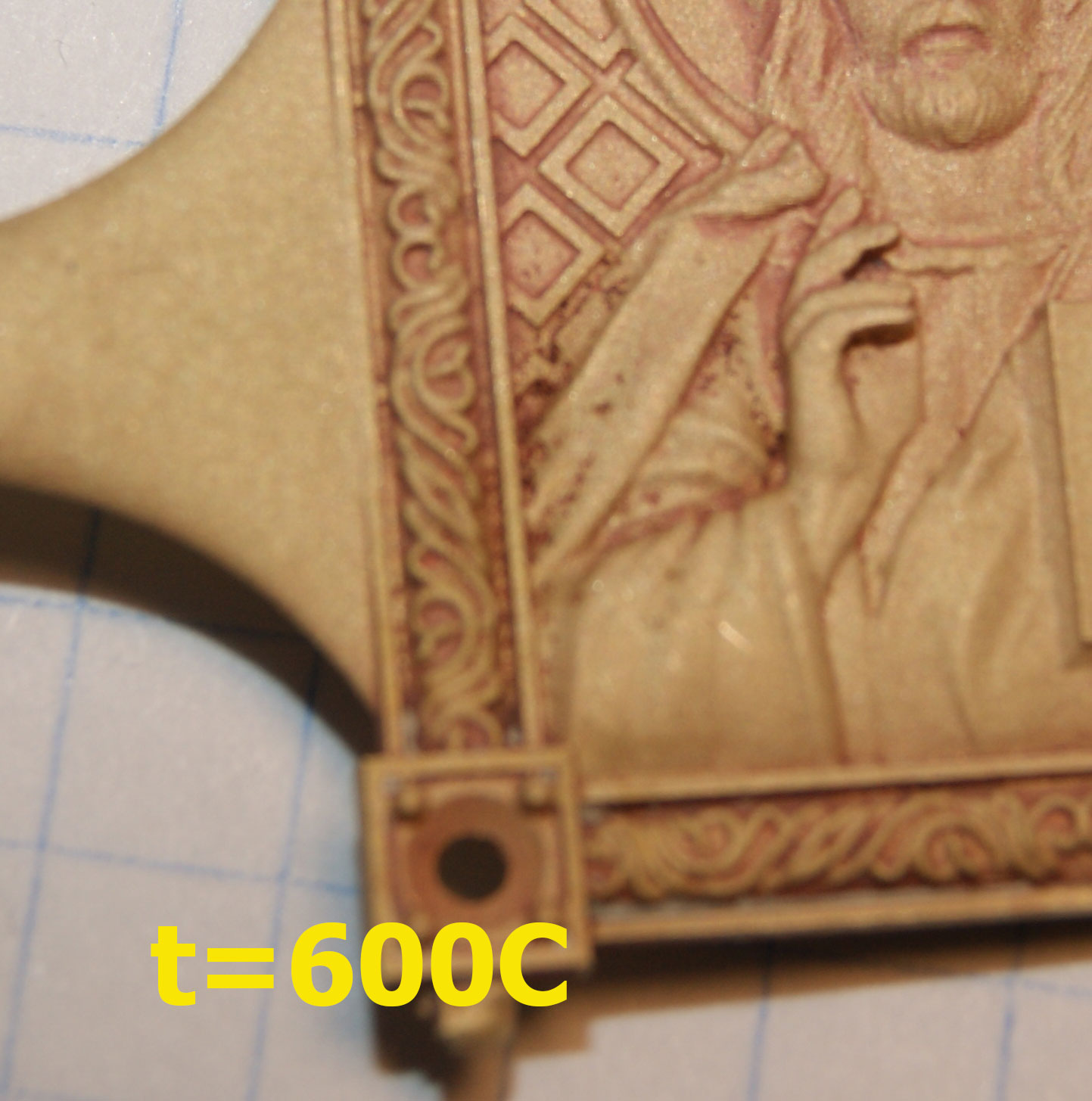

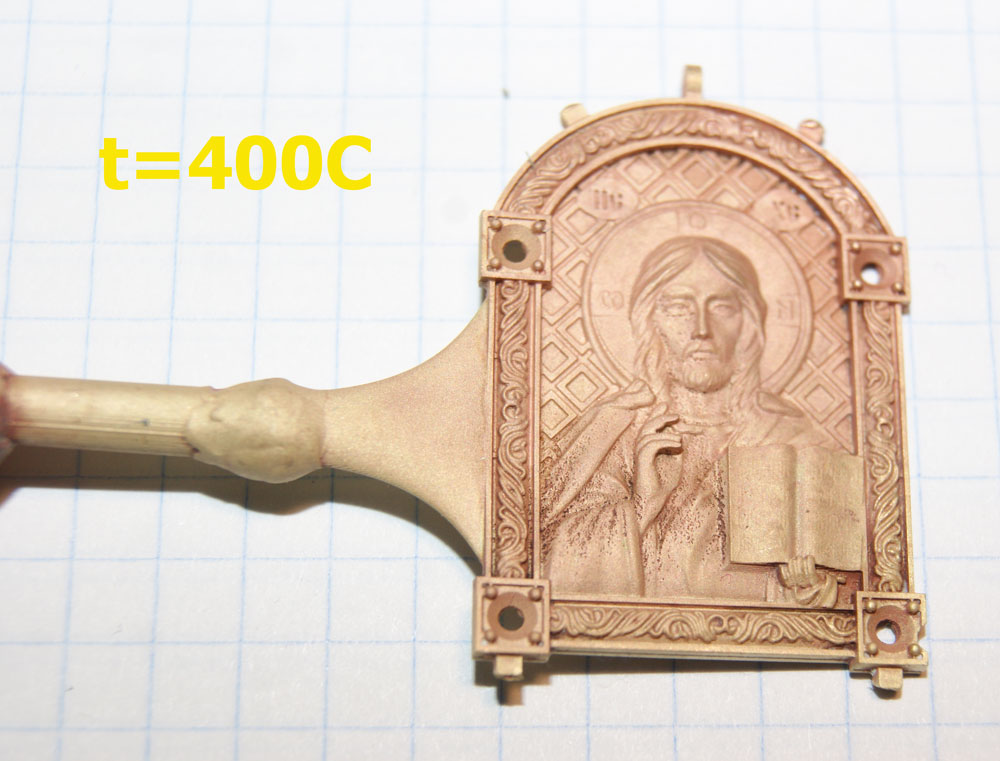

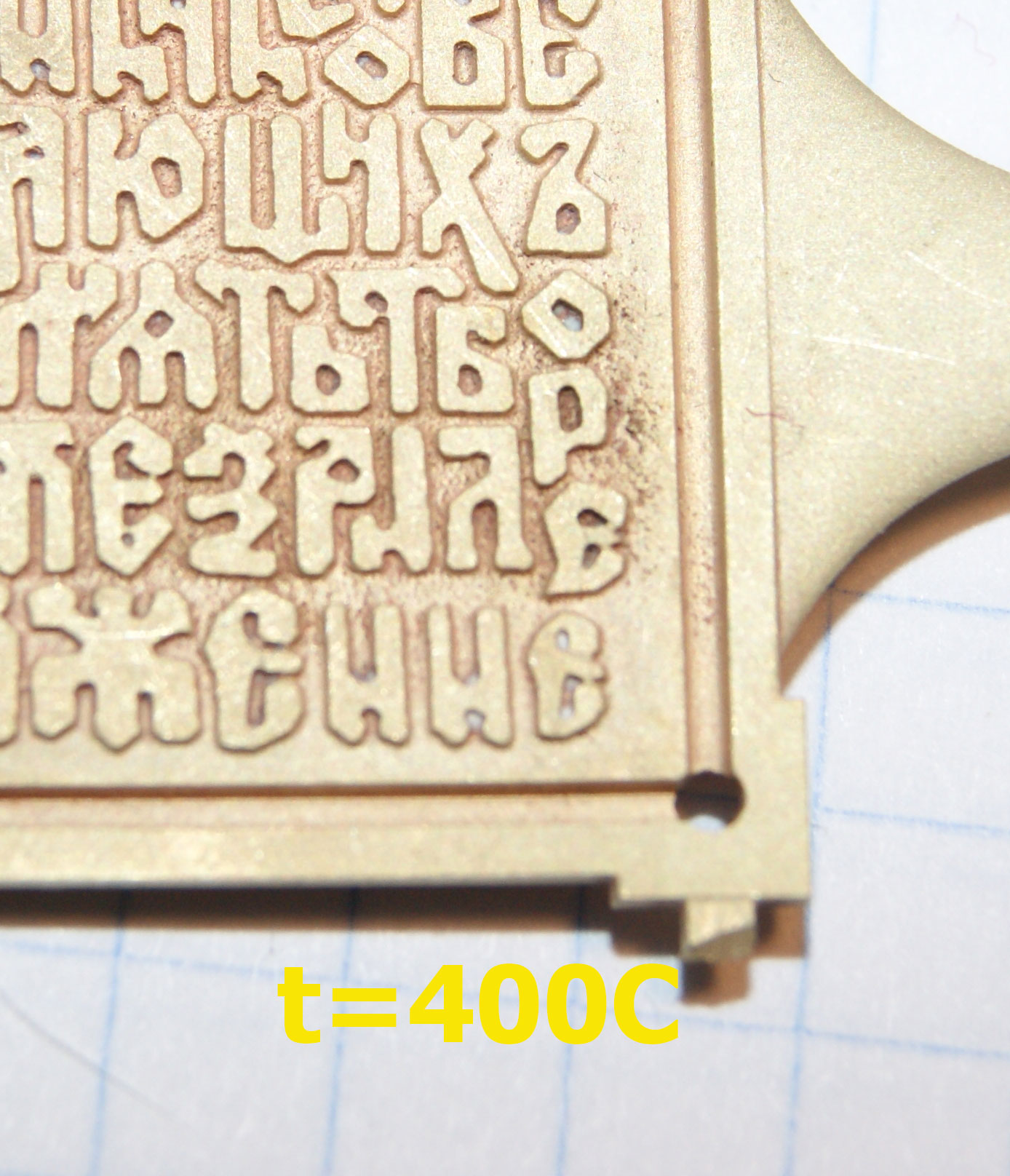

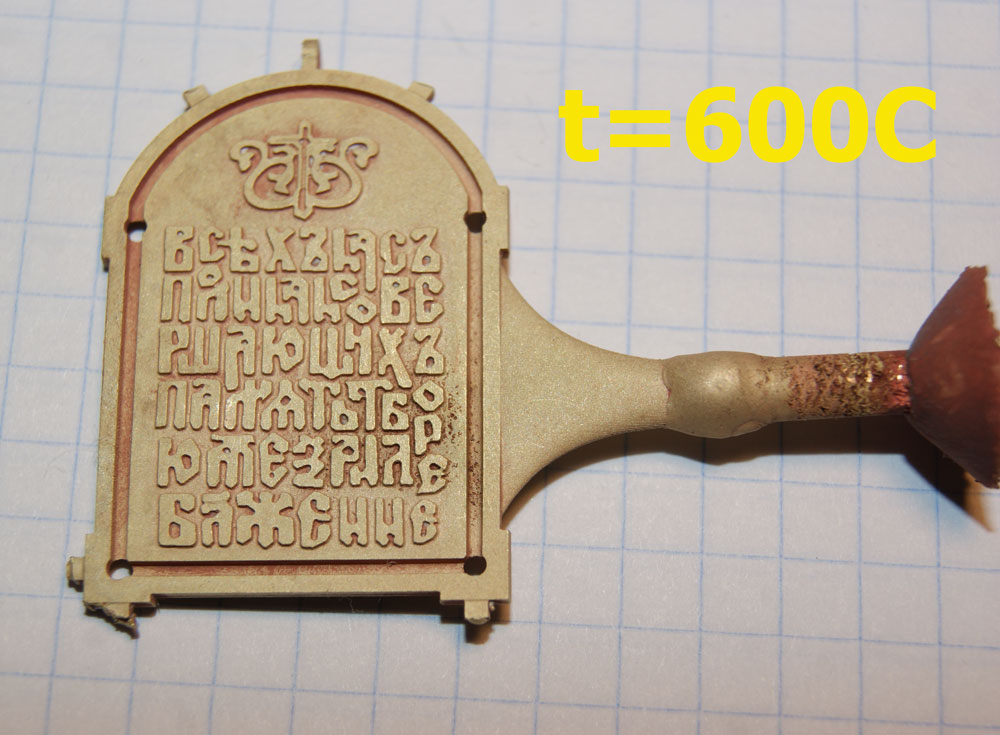

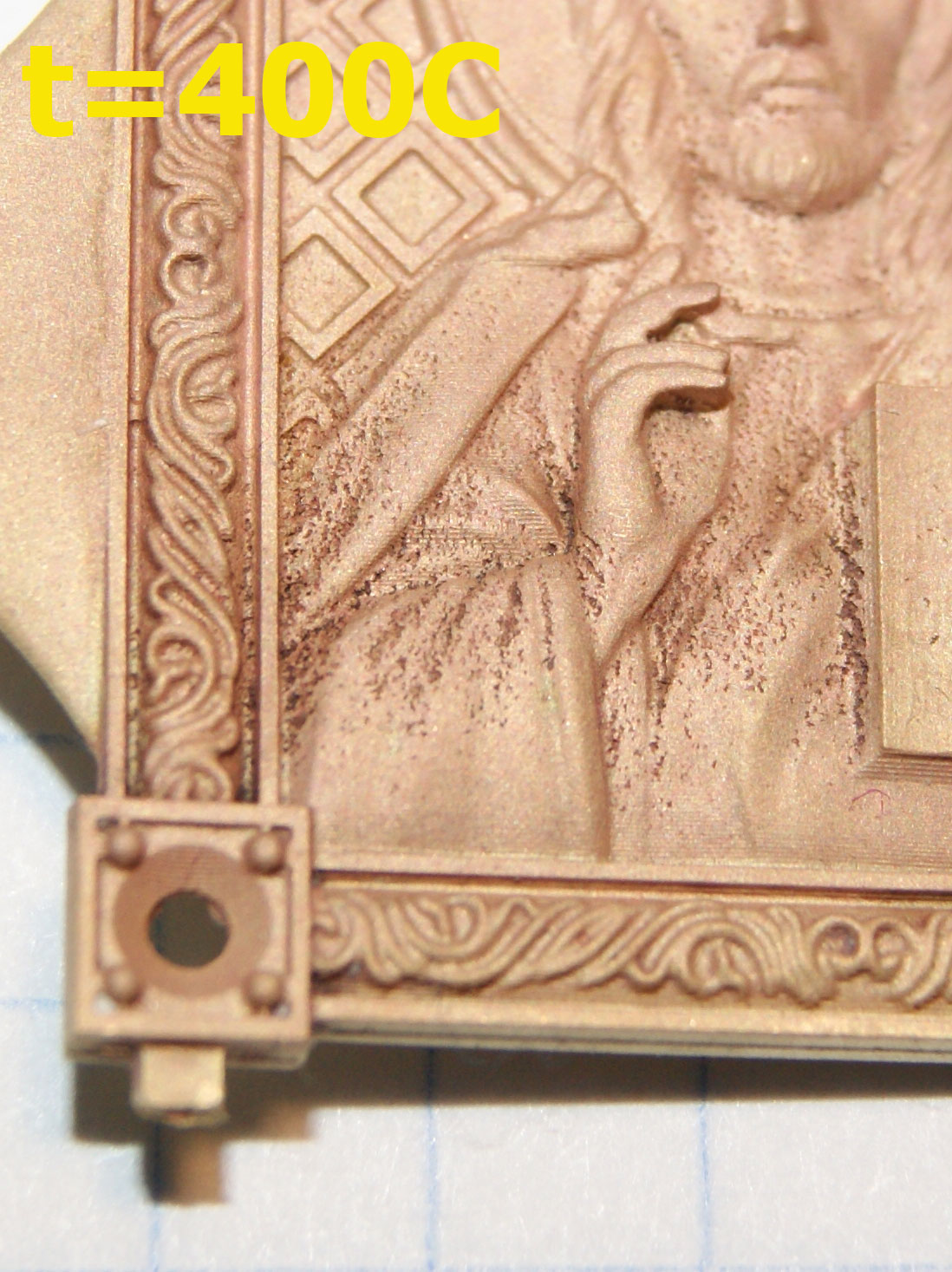

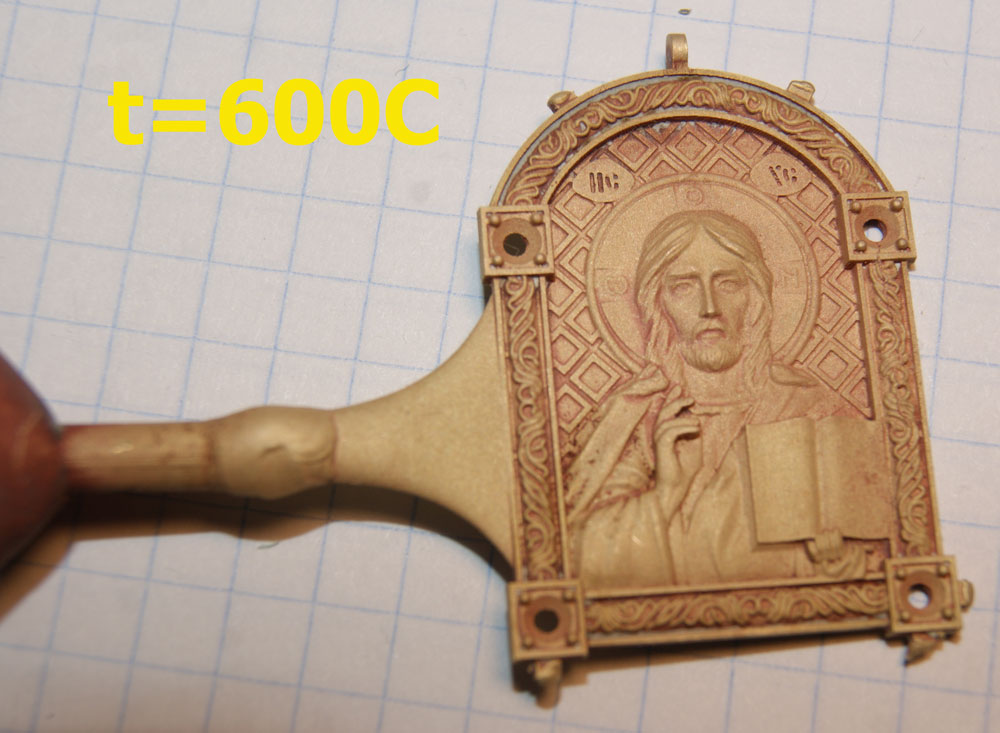

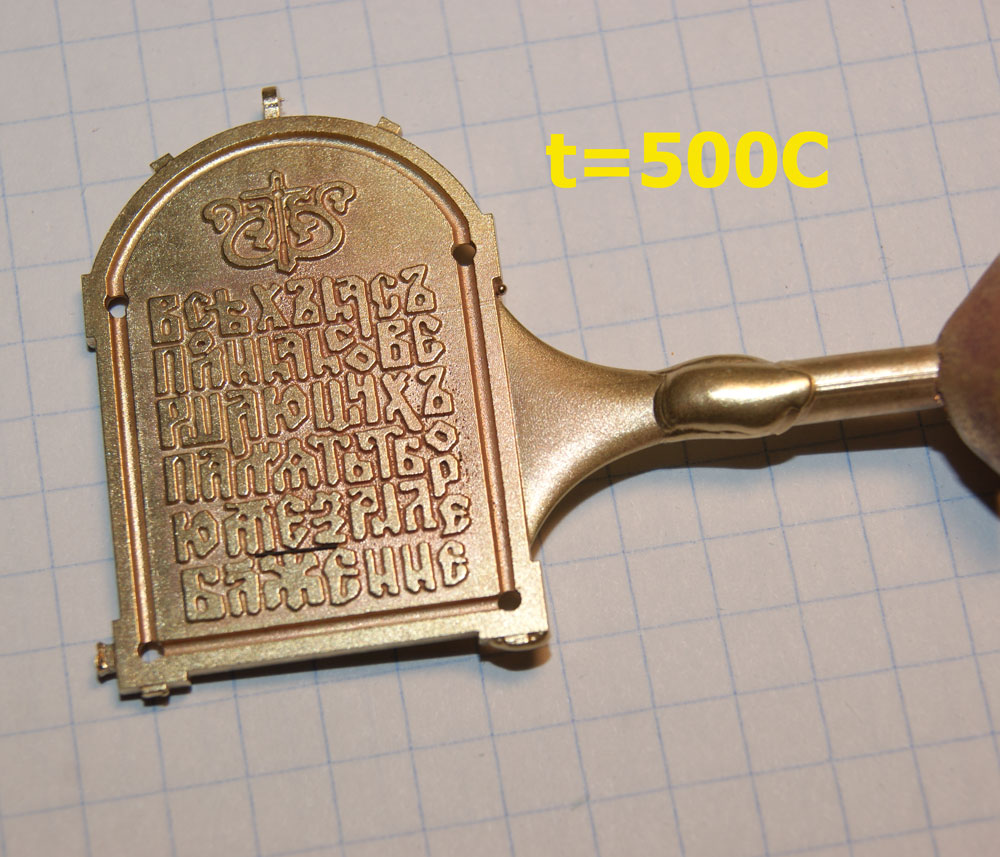

Приведу пример: пильнул 3 одинаковые восковки, заформовал, и отлил при 400,500 и 600 градусах опоки. Вот какой результат.

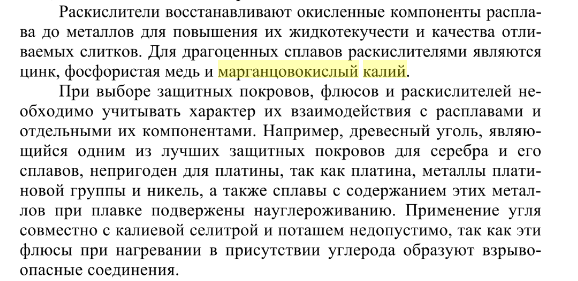

Использую фм prestige oro, прокаливаю в муфеле по технологии. Металл чистяк +медь +серебро(7% серебра ;34,5 медь;58,5 золото). Плавлю метал в тигле на глаз как заиграл отпускаю центрифугу. Вместа бензина лью обезжириватель (результат вроде такой же). Оговорюсь с мелочевкой все гуд, страдают кресты и массивыне плоские кулоны, ладанки и тд. На экспериментах уже столько металла угарело хочется уже прийти к чему -то.. Заранее благодарен всем кто откликнется, если мало информации спрашивайте я дополню картину.
