Развернуть ⇓

и видимо от количества опок тоже... поставишь одну две..они кипят огогог...а поставишь семь... то слабее ..зеркало испарения больше... и на каждую потеря воды меньше... ну это так, мнение...не факт... но по идее так должно и быть.

Можно взвесить пробный замес до и  после вакуумирования, есле очень интересно. Только чтобы с брызгами ничего не потерялось. Мензурка здесь, правда, не поможет. С помощью весов и архимеда можно, кстате, и объём какой-нибудь железки определить. С нехилой точностью. Безо всякой мензурки...

Народ вроде мыслящей сидит на форуме. А всё в куличики играем. Одно дело когда окопка детская (на одно колечко) и другое когда ёлку льём. Тут вода может и имеет значение. Но 40 или 38, эти значения очень приблизительные и чётко упираться в эти цифры глупо. У меня окопка на 2кг, и эти два грамма, мёртвому припарка.
Всё индивидуально!

Так при 2кг там уже не 2 грамма а все 40 получается!


ПС А может все же опока

Dagmen,
Тю, блин! Воскресенье, пивка махнул. Но всё равно! Масса настолько приблизительна, что верить точным данным, уж очень сомнительно. Опыт и интуиция, основные качества литейщика!
Тут лил типа иконы, вес 2 кг, литниковая система 3кг. Раз лью, два лью, а оно не как! Всё вроде по приборам как всегда. Ан нет! Стоило металл подогреть чуть больше на 60 градусов и всё отлилось................

Литье это танцы с бубном, кто бы что ни говорил.

Саша кузнец,
дык и приборы могут врать...и состав литья меняться... тут конечно , надо это учитывать, вот у меня индукционка, производитель божился в точности показаний терморегулятора... однако медь у меня плавится между 1010 и 1020 град.......вот такие приборы.. видать медь легкоплавкая попалась
Петька! прибор?!!! 40!!! чо 40?!!! а чо прибор!?!!и подбирал для себя методом научного тыка... даже влияет сколько выдержка на показаниях прибора...
в начале на 1000 температура металла ниже чем через минуты три на тех же 1000

Сергей Вальтман,
 Вот и я о том же.

Эхх, опока 2кг))) счастье-то какое)) Вспоминаю опока ф600мм*800мм..
70кг воды, 177кг ф/м..цикл прокалки 23часа, INDUTHERM VC12000D.
Не, парни, только весы, никаких мензурок и мерных стаканов.
Про соотношение 38 или 40 Сергей написал: меньше воды- крепче формуга, больше воды- лучше проницаемость. По опыту- тяжелый крупняк, монолиты, льется "на холодную" тогда и 35 и 36, корольки можно и после литья удалить легко, зато опока не стрельнет. Мелочь- на горячую, ее пожиже. При 670-680° прочность хорошая, тут и воды до 42.

BALOO,
Во человек, правду говорит!  У меня больше 30кг опоки ещё не было.

На мой взгляд что кер что голд стар примерно одинаковы. Видел чудаков, что фм ложками отмеряют, а воду на глазок. Не правильно это. Точность важна для стабильного результата что бы если что, понимать, что дело было не в замесе. Предпочитаю соотношение 38х100.
А вот здесь мужики формуху не экономят
https://www.youtube.com/watch?v=vooDAaYvAZc
у меня бы на такую фитюльку ушло 100 грамм фм и 38 мл воды.В таких случаях её(воду) удобно мерной колбой отмерять

Да что там формуха, иметь такой парк оборудования и не иметь банального фрезера по воску..

Мужики, почитал я тут все сообщения, пришел к выводу, что товарищ bazzl был прав,
все эти буржуйские инструкции, не более чем происки империалистов.....
Вот ведь мерзавцы...каким гнусным способом гадят нам, наверняка мстят за Скрипаля, ФМ ведь аглицкая.....
Придется поступить так как советовал товарищ Вальтан, т.е наплевать на все инструкции и сделать все по старинке, так сказать, с криками наплевать....
Завтра попробую заформовать маленькую опоку, соотношение  возьму, на всякий случай, 100/39, не вашим и не нашим...... ну и прокалка а-ля Вальтман.....

именно так, возможно даже что формуха для внутреннего рынка, будет лучше , чем для внешнего..............
как то читал инструкцию к подводному ружу марес..... для всех сетап... тяж 17 и гарпун 6.5.
а для США сетап  тяж19 и гарпун 7....более правильная и убойная комбинация... а все остальные купив ...буду докупать тяжи и гарпуны...прикольно........

Сдается мне что всю английскую фирмУ, делают  в "Одессе на малой арнаутской",  на просторах поднебесной!

ага... чота их дофига появилось... вернее названий ..типа новые производители..а цвет и свойства и даже цена везде похожа... видать стоят большиииииие три китайские бочки в китае, и всем от тудова сыплют)) вам какой? шлеп этикетку))))))))

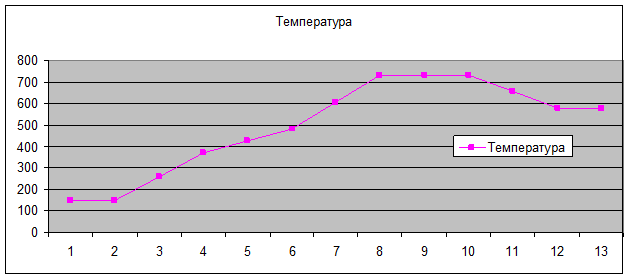

для голдстаров вроде

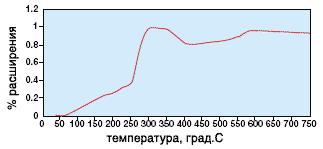

а это цикл из буржуйской статьи... очень похож на плавный равномерный подъем без полок)))))))
для опоки ф100х200...для керр...

Не, я про кривой перевод был прав: leave for 90 minutes to stand before burnout - выждать 90 минут перед обжигом.

купил на пробу прокладки, сам не знаю зачем... интересно стало... но когда получил...стало еще интересней.....
они жесткие и нифига ничего не уплотняют...сифонит так , что 2 насоса в сумме 550 литров не успевают...
странно.... может их мазать нужно...тогда зачем они...первый раз столкнулся.....
https://gold-kamea.ru/catalog/Litevye-ustanovki-i-aksessuary/cjs87ik2740110c940i7wrn6k
