Развернуть ⇓

44serg, прочитав инструкцию не нашел ничего страшного, может чего пропустил, подскажите что не так?
(сам прибор не приобрели, но думаем. инструкция из интернета)

Yacore,
http://www.gradusniki.ru/cat/img/pirometer/pirometers-what-is-it.html
Тут вкратце написан но что я хочел донести.

Тут не думать надо, а вырабатывать элементарные навыки путём тренировки. Попробуйте потренироваться для начала отливать металл хотя бы в изложницу, а не сразу в опоку. Недогретый металл будет становиться в изложнице козлом, или слиток будет какой нибудь чуднОй формы. В тигле такой металл выглядит вялым, неживым.
Нормально разогретый металл выглядит в тигле бодро, слитки, отлитые в изложницу выглядят ровными.
Потренировавшись вы начнёте чувствовать металл.



Отбеливать можно и нужно, а иначе как вы поймёте чего вы натворили, и это самое простое. Отливку в раствор лимонной кислоты(это оптимально) и погреть его.






Ай-я-яй какие цацы ваши контролёры. Так что они вам бейцы крутят, пусть покажут мастер-класс.

Борную рекомендую, разводить не надо и бахать то же. Присолить порошком до и перед, после не надо.
Неплохо ещё кварцевой палочкой перемешать и прощупать расплав. С виду металл может казаться жидким, а внутри могут оставаться твёрдые куски.
А вот опилки лучше переплавлять с бурой.

Yacore, судя по видео и фото отливок, Вы плавите металл слишком жестким пламенем. Шумящее голубое пламя горелки накислороживает металл и он теряет текучесть. Пламя должно быть с желтыми язычками.

44serg, я понял о чем вы об ошибках измерения. Мы думали, что сама температура и точность не важна.

Т.е мы замеряем температуру с определенного расстояния и записываем его, если литье хорошее стараемся в след. раз соблюсти эту же температуру расплава и отливать, на одних и тех же показателях.

Вячеслав С., скорей всего будем тренироваться как вы говорите, попробуем на китайских опоках, и изложницах.


Володя, попробуем сделать пламя мягче.

Спасибо за советы, обязательно попробуем все что порекомендовали.

Тутвот кинчик добавился - там кое какие ошибки обозначились.
Во-первых, нинадо горелку уводить от расплава, оставляя его незащищенным от кислорода воздуха.
Если рук не хватает, то тигель поставить или горелку куда-нить прицепить - этож, как оказалось, вполне себе запросто возможно.
И флюс лучше не ложкой зачерпывать, а раскаленной мешалкой подклеивать и переносить.
А подостывшей мешалкой, кстате, можно лишний флюс из тигля наоборот - убирать.
И флюс лучше предварительно переплавить и раскрошить, чтобы он не взлетал над тиглем.
И мешалка должна быть все время под пламенем (но не обязательно в расплаве), чтобы не терять времени на ее нагрев.
И вот это мгновенное перемешивание, которое в кине показано - это даже не пародия на перемешивание, а какбэ полное его отсутствие.
Итд..

bazzl, спасибо учтем.
Как узнать есть лишний флюс или нет?
флюс это борная правильно понял?

Если флюс впереди расплава в изложницу или в опоку лезет, то он лишний.
Флюс - это по ситуации. Может быть смесь буры и борной, и соды (лучше поташа) - смотря по тому какая нужна тугоплавкость и (или) вязкость флюса.

Скажите дистиллированная вода сильно влияет на литье, поможет она мне как не опытному литейщику улучшить результаты моего литья? Нужно приобретать ее или фильтр ставить?

предписания врача надо выполнять А то болеть будите долго..
я пробовал не дист очень плохое литьё

Yacore, Yacore,
Я лью водой с водопроводки 10 лет-качество нормальное.

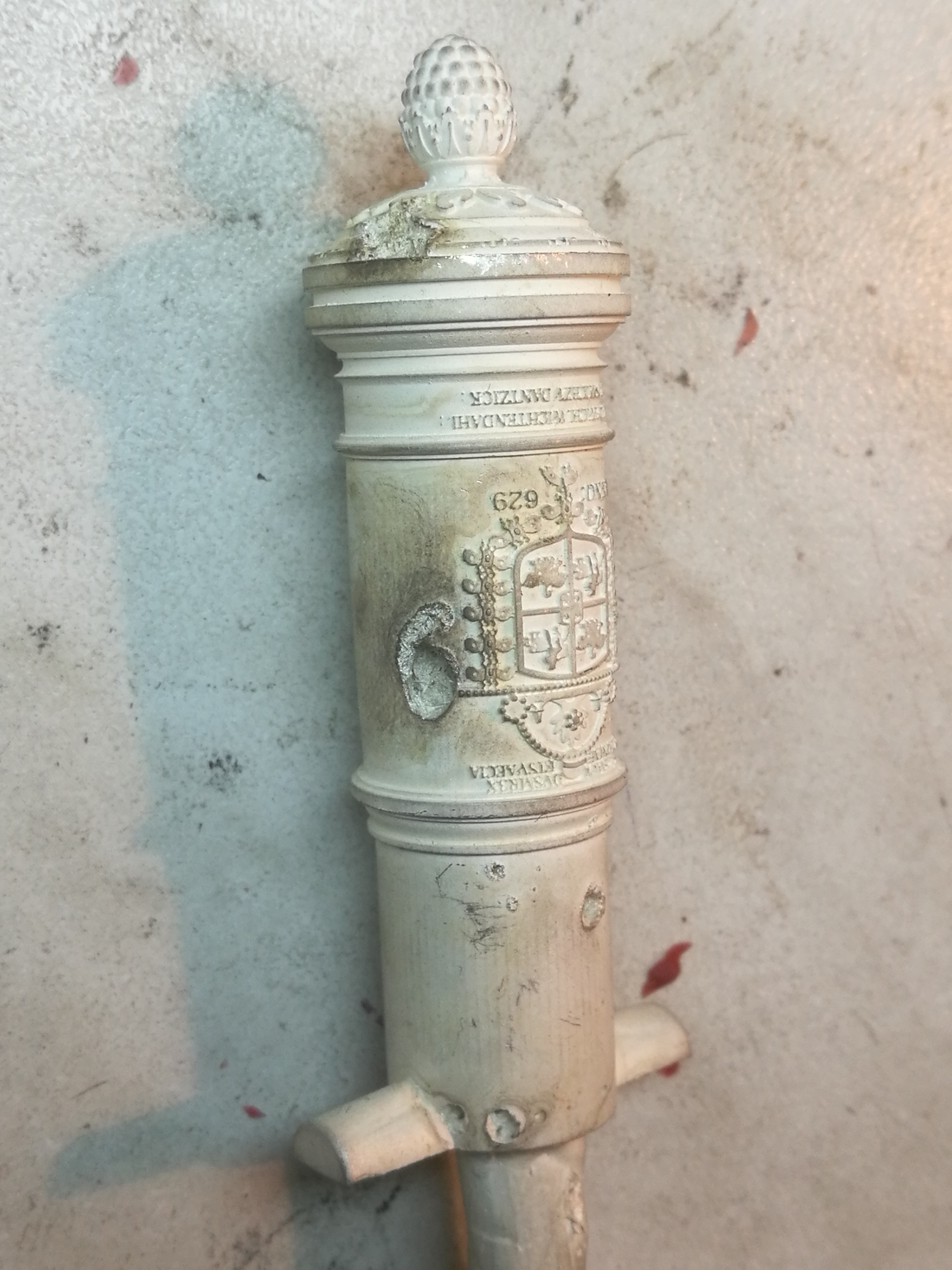

Подскажите пожалуйста на каких режимах лить массивные серебряные изделия?
Уже пять раз переливаю массивную ростишку,а все какие то раковины.

Может быть воск не до конца выгорел?
Кстати на чём выращивали? Качество очень хорошее

Greno4ka,

Это фреза.Воск точно выгорел.Т.к. верхняя полка 730 градусов.

Maximys1,  какой был способ литья?  в каком режиме и положении прокаливалась опока?
вообще, похоже на флюс.

огреС,
Режим прокалки стандартный.Как рекомендованно производителем формомассы.Отливка ;опока 550,металл 980.Прокалка опоки дыркой вниз.Изделие было только одно на елке.

Теперь еще другой вид дефекта литья
Режимы такие же.

Это водяные следы. Формомасса расслоилась.
От конца формовки до схватывания проходит слишком много времени.
Прочитайте наконец инструкцию к формомассе!

Maximys1, я еще спрашивал о способе литья...
мое мнен, на последнем фото дефект от флюса...
