Развернуть ⇓

А они (пузыри) растворяются под давлением? Не знал.... всё думал, кудайто они деваются....

Я всё полностью пудрю тальком, выгибая резинку так, что бы раскрылись все разрезы и выпоры, а потом отпускаю резинку и сдуваю лишний тальк воздухом. В выпорах естественно тальк остается. Пудрю вот такой "пудрилкой"

Я старался

Что можно использовать кроме талька?

Выбрать по ситуации резину. Каучуки получше заполняются воском, чем силиконы. Выпоры без талька. Вакуумирование. Выдержка формы в холодильнике.

Тошнит подумать..

Не, меня не тошнит.
Просто считал, что если уж есть какое то чудодейственное средство, так bazzl
уж точно его знает и щас кааак расскажет.... но увы.

Greno4ka,
Формы этих восковок (на фото) зделал как раз из специального жидкого силикона (на фото можете посмотрет), а восковки как я Вам уже писал, пудрил только по краям формы, результат не плохой потому что, такие заказы бывают часто.

И эти восковки дальнейшем будут отливаться из серебра. И самое главное, что все эти механизмы, шестеренки, итд, все функционируют.

Georg333,

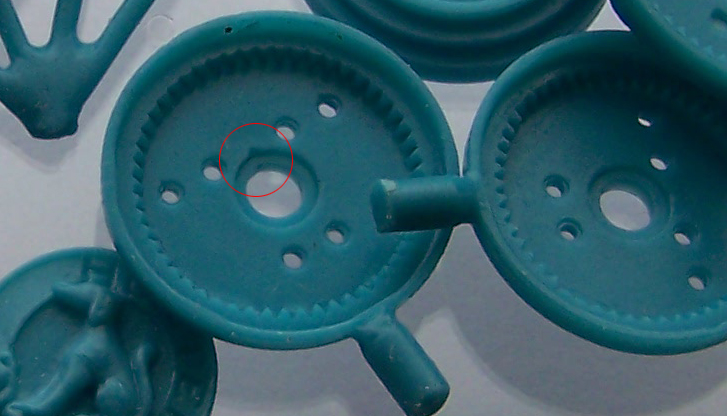

несмотря на косяк в кружке восковки действительно непростые для инжектирования . можно взглянуть на фотку резинки ?
интересно посмотреть как вы порезали
вот эту модель

dlprinter,
Дело в том, что эти детали я снимаю из оригинала, а оригинал из пластмассы и эти все недостатки так же есть на оригинале. И после того когда отливаю восковки, только тогда перед литем дорабатываю и поправляю все маленкие недостатки.

dlprinter,
Да конечно я поставлю фото этих формовок, только завтра, если не возражаете.

dlprinter,
Эту модел в принципе порезал обычном способом то есть плоско, но слегка зигзагами. но самое важное всегда после инжектированием обьязательно форму охлаждаю, и восковки становятся упругими.

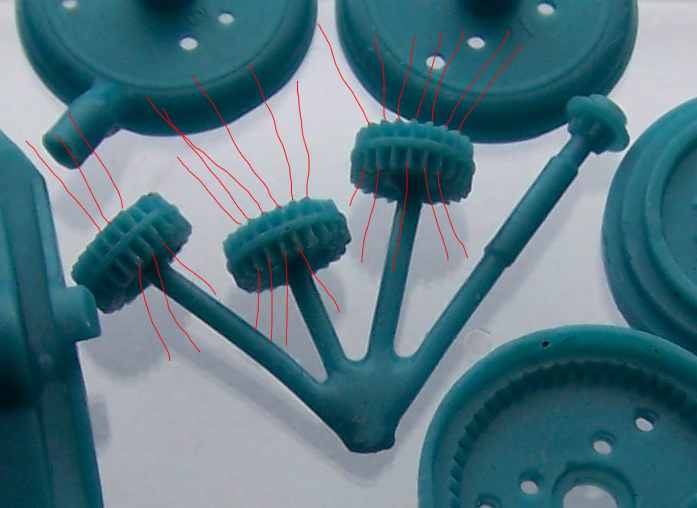

интересен  способ как вы делали выпоры вот в этих местах , я использую иглу либо сверло в таких моментах , всегда  интересно узнать как это делают коллеги

посоветую вам исправлять все косяки до того как снимать резинку , представьте сколько времени  сэкономитe если закажут 1000 таких восковок !

не понял, для чего?

Всем спасибо за подсказки и советы, удачи !

Georg333,
В Москве есть такой набор? Просто интересно сколько он стоит, думаю много)

и как можно рамку самому сделать? Оргстекло найти не проблема, а вот основную часть, та что из алюминия чем можно заменить?






В целом классный способ, но у меня знакомый делает именно таким способом и пузырей нет, чутка взбесится резина он травит давление и так пару раз может чуть больше. Так же мне проще создать вакуум, благо насос позволяет, чем в инжектор совать модель. Кстати инжектор Лоджимек для этого подойдёт?

вот ссылка \ это не ювелирная каша но запросто можно залить единичную восковку на случай сохранности перед отливкой \\\\ только эта резина не прозрачная
http://www.polyformat.ru/index.php/product/view/2/159
есть видео как парень лихо использует это \\\ он бижутерию делает и восковки руками режет и чтоб не утратить единственную восковку то он их резинит этим перед отливкой \\\\ сам всё хочу попробовать но руки не доходят.
По поводу талька - сам постоянно его использую. Инжектор обычный Логимек не вакуумный. Если простая резинка без особых углублений то просто припудриваю две плоскости чтоб микрочастицы этой пудры давали возможность выйти воздуху от туда куда воск втолкнётся . Если моделька кучерявая резинилась и много углов\поднутрений то делаю выпары\надрезы и потом как припудрю тальком то об торчок\палец выгибаю частично резинку так чтоб выпары растопырились и кисточкой прометаю эти выпары так чтоб там создался микроналёт\слой талька и это и даёт возможность выходить воску из углов\\\ если выпары не тальковать а просто надрезать то они очень плотно сжимаются когда парой пластин прижимаем резинку и толку тогда нет от выпаров . Кисточку использую как для акварели - например белечью и потом ещё в микроскоп просматриваю где излишки талька - будет облой и волосок может попасть в выпар и потом в восковку. А ещё !!!!! важным фактором является состав резины - сопливая она или дубовая !!! матовая на срезе или блестит !!! на всё это нужен опыт .
Кстати видео сам поищи на резину жидкую что ссылку дал \ мне лень что-то поисковик тырнетить но уверяю что лично сам смотрел несколько роликов как парень видеоблогер резинит восковки. Ну и ещё эту резину используют мыловары , скульпрторы и все кому не лень и особенно она в ходу кто не хочет платиь лишнюю монету "потому что для ювелиров "
ПЕНТЕЛАСТ 710 \\\ есть и другие цифры но с чужих слов и опыта лучше по мягкости и т.д. именно 710\ один минус что белая а не прозрачная.

Для чего, для этого?Что бы воздух из углов выходил, если этого не сделать, уголки не прольются.

я ножом делаю их но вдоль просто, а вы протыкаете я так понял?

Я про лоджимек спросил что бы резину с избыточным давлением запечь. Там ручкой накачать мне кажется не получится три бара


tof71,
спасибо за ссылку, единственное не понятно что твёрдость по шору 25, это разве не мало? Мне писали что нужно 40 или 60. Как понять какая нужна твёрдость?

Я сам пользуюсь в данный момент горячей castaldo кирпичная, какая у неё твёрдость?

И она (Пентэласт) с усадкой идёт 1% или это нормально?

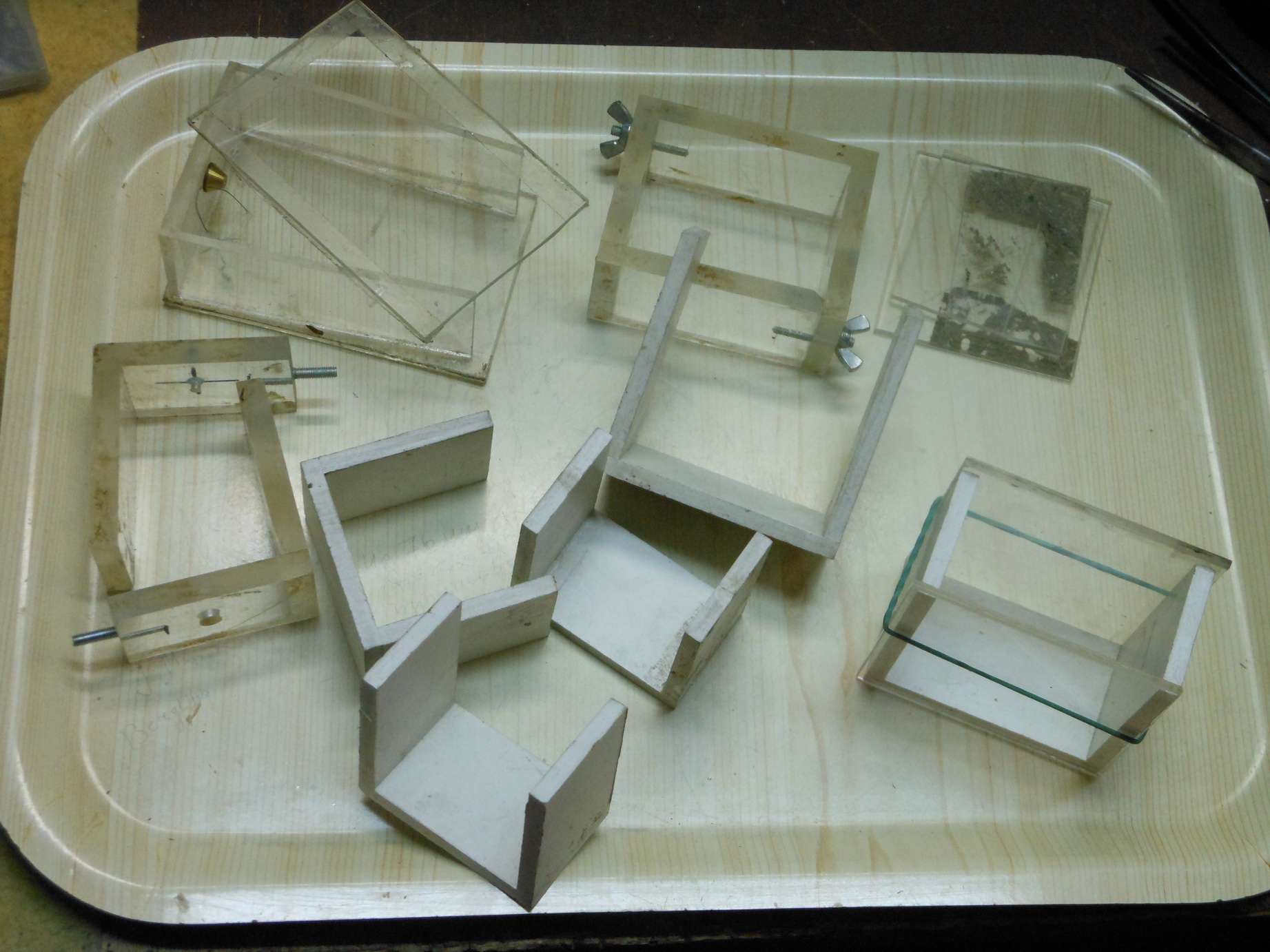

Я сделал вот такие рамки. Часть из оргстекла, часть из пено ПВХ.


При интенсивном замешивании пузырей будет очень много. Я не знаю как при повышенном давлении воздух может раствориться в виксинте, но зато знаю что если стравить давление после полной полимеризации, то стремясь расшириться эти пузыри могут значительно деформировать форму. Возможно для работы с инжектором это и не существенно, но я например делаю многокусковые формы для гальваники, и там такая деформация недопустима.
Поэтому успешно применяю вакуум, и вам советую.
А избыточное давление лучше оставить для жёстких литьевых пластиков, таких как эпоксидка или полиуретан.

Olaf,
спасибо большое за совет. так и поступлю!)

dlprinter,
- Фото резинок; Обратите внимание на большую модел, его длина 70мм, и я делал модел с отвертствием. Вроде смешно, но сами видите модел длинный и соответстенно будет трудно заливатсья воском, просто во время инжектировании на сквозной конец ставлю тряпочку и пальцем придерживаю, и даю возможность чуть-чуть вылится воск  и восковка получается хорошо без воздушных пузырей.

Greno4ka,
В Москве есть наверное такой набор, но я живу в Ирландии и все необходимые материалы покупаю в РИО Гранде (США), и в Куксон Голд (Англия). Цена этого набора 100$ без учота отправки и НДС.
Вот еще пару селиконовых форм, матовый и прозрачный.
