Всем привет. Меня зовут Владимир, занимаюсь литьем из бронзы. В небольшой частной мастерской льем и обрабатываем до готового довольно крупняк. 5-10-20+ кг, ну и мелочь 5-20см фигурки тоже делаем, но проблемней. Работаем по системе создания саркофагов. Песок, гипс, оборотка, армирование.
Собственно сам вопрос:
Хочу установить установку для вакуумного литья что бы лить более мелкие вещи, до +-20-30см.
Подскажите какую установку лучше, может готовую или кустарить. Сколько это примерно может стоить Готовая/Кустарная. Хотелось бы уложиться в 300-400тыс р. Но если есть вариант собрать дешевле то конечно это хорошо. Но это должно быть максимально простым. Поставить и спокойно работать.
Заранее благодарю

 20-30 см -это уже не мелочь, а кабинетка.
Опоки диаметром 300*500 уже не совсем маленькие, а 45кг формомассы на замес)
исходя из этого и вакуумная камера должна быть ф400-450мм и высотой 700мм.
Вакуумник кубов на 50 хотя бы.

Спасибо что ответили. Да, не совсем маленькие) планируется производство различных статуэток.
До этого не имел дела с вакуумным литьем. Просмотрел множество сайтов, производств где собирают такие установки, но нигде не смог найти нужной информации, цен. Потому и решил спросить совета на этом форуме, почитав и увидев тут довольно дельную информацию и людей.
Просто может у кого стоит подобная под похожии цели и размеры. Может кто сможет посоветовать именно определенную модель или несколько, или какие варианты если собирать самому и сколько это будет стоить.

по факту на практике вполне справляется 2нвр5дм, который 5.5л/сек

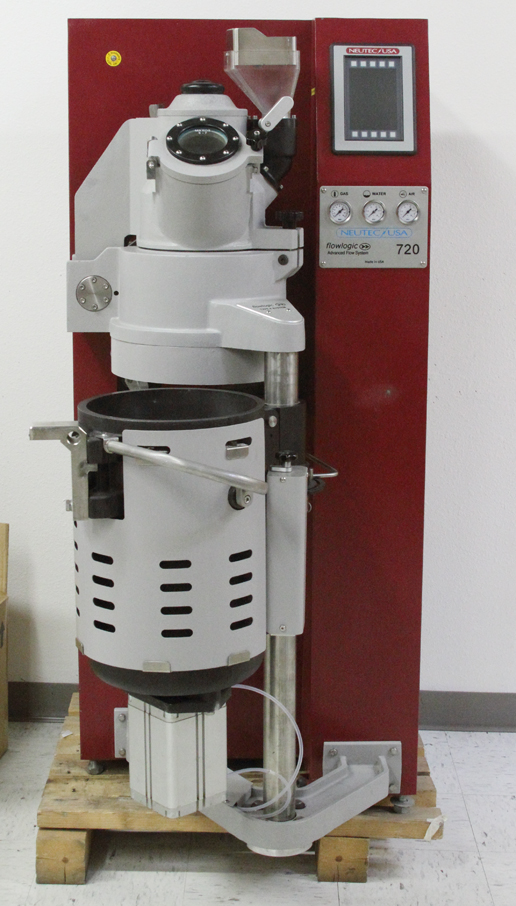

готовая здесь где-то упоминалась, щас поищу...кустарную, конечно, несколько (несколько порядков) дешевле станет


вот здесь про здоровенную литейку было

Нвр- древнее, ломучее говно, вечно ссущее маслом ИМХО. Если брать его, то еще и ресивер понадобится литров на 300)
Все-равно, что на Оке дорожные плиты возить.
Ничего абсолютно сложного нет в изготовлении, тупо вакуумную камеру варишь и переходные фланцы точишь. Опоки можно из черной трубы сделать, года на 2 хватит.
Вакуумный колпак- алюминиевая ёмкость ф500*700 с окном из толстого плекса 20мм.
Вибростол-понятно, лист 10мм сталь и 4 пружины, каркас из уголка 100, моторчик с эксцентриком. И ручная таль над всем этим делом.
Всё)

то,что нвр древнее говно,  согласен...то, что оно ломучее, совершенно не согласен

а вакуумный колпак и вибратор для литья совершенно без надобности

а про формование, воскование и моделирование со всякой прочей постлитейной обработкой тс не спрашивал

Т.е. формовать и лить он в ладошки будет)

Почему без надобности?

насчет этого не понял, это к кому обращение

Спасибо за советы) а сколько +-цена выйдет на такого рода сооружение? + сюда еще добавить плавилку и муфель под такие же размеры. И может насчет них что-то посоветуете. что-то более компактное и удобное имено для этих работ.
Так то плавилка и печ сушильная есть, но там большие размеры, для крупного литья. Для мелочи понятно будет накладно качегарить печ в которую пару взрослых людей залезть может.

тут я с вами не согласен...если литейка не имеет вакуумника на 50 кубов, то это не значит, что литье происходит "в ладошки"...я так думаю

к BALOO, конечно

то, что вибрация как-то улучшает качество литья, это басни
то, что литье делается под колпаком, это очень неудобно и нерационально

По-моему, кому-то спать надо ложиться, а то непонятки всякие возникают я смотрю)
Вакуумный колпак и вибростол нужны для формовки, и уж никак не для литья.
Т.к. лить будут бронзу и т.п. шлакующиеся металлы, то ни о каких "донниках" и "перевертышах" речи идти не может- обычная плавилка( резистивка, индукционка или газ) и вакуумная камера.
Если у вас, bazzl, есть хоть мало-мальский опыт отливки кабинетки -то ни о каких "нвр" даже речи идти не может, и да, вибрация при вакуумной формовке вещь абсолютно не нужная))
ТСу- прокалочная печь с размером камеры д*ш*в=500*500*700.
Плавка-любым доступным способом в графитовом( из Луги, например) тигле, объемом литров 12-15

есть такой опыт))), поэтому мне доподлинно известно, что  лить  можно и с нвр, и вообще безо всякого насоса, что литье и формовка - вещи разные, что формовка песка с отработкой и формовка штатной формомассы тоже немножко отличаются итд

спать ложиться будем завтра..

Бывает завтра не наступает с нашей работой))) так и идет один день длиной в неделю)
Речь о вакуумном литье все-таки идет, а не о "плоховакуумном", "откудабл...ьпоры" и т.п.
Можно поставить пару выпоров и залить без вакуума, формомасса просто даст детализацию. Но это уже другая песня)

Паш, покажи свое работы, что ли. А то народ наверное не в курсе, что такое правильное литье цветмета
Они готовы и опоки глиной с дороги формовать и металл совковой лопатой заливать

Тк у меня в галерее жеж)

а каким способом все это лили?

Вакуумное литьё

BALOO,
а какого размера эти фигуры? на фото не очень понятно. Какое у вас оборудование для этого, какого размера опоки для них? Я то как раз и интересуюсь созданием такого рода фигур именно вакуумым литьем

Размеры разные: от 150мм по максимуму, до 450*450*500мм.
Опоки: 300*550, 400*700, 600*800мм
Оборудование: Indutherm VC12000))

Главное не оборудование, а желание, руки и голова

BALOO,
Аппарат отличный) Я просто думал что у вас что-то самодельное.
Вы выше уже писали примерно какого рода нужно оборудование. Порылся по сайтам, поискал. Все как-то неоднозначно(
Может посоветуете какие то уже проверенные места где можно купить тот же вакуумник на 50 кубов, печь прокалочную под опоку +- 300*500, плавилку. И во сколько это в сумме с остальной атрибутикой для сборки полной установки может примерно обойтись. Наверняка же был у кого подобный опыт.
Конечно, переплачивать и налететь не пойми на что не очень хочется... вот и хотелось бы услышать совет от опытных людей в этом деле.
