Привет всем!
имею вот такую печь:


Хочу к ней прикрутить контроллер температуры, чтоб цикл прокалкиопок можно было пользоваться в автоматичемком режиме.

Хотел взять что то вроде вот этого:

http://www.ebay.com/itm/Dual-Digital-F-C-PID-Temperature-Control-Controller-/350384161137?pt=LH_DefaultDomain_0&hash=item5194860171

А он нифига не поддерживает программирование для циклов прокалки.
Может кто чего знает какие контроллеры поддерживают программирование?
Спасибо!

baramykin,
д . http://www.sapphire.ru/vcd-484-1-22742/goodsinfo.html ень добрый!обратись к этим производителям они помогут.

baramykin,
все написал в личку

Спасибо!

тут вроде бы спрашивали насчет программатора!

Не, я не спрашивал )
но непременно.

вот тут эта тема уже рассматриваласья себе взял вот такой, 8 программный 8 шаговый сразу стоит опросимистор, и можно подключать силовой симистор очень широкий выбор моделей отечественных симисторов, и с програмированием довольно просто....
ну и главное програмируемый, ПИД, 8 шагов в каждой из 8 програм.....

Знакомая печка   По случаю достался корпус и сгоревший муфель. Перемотал муфель, набил каолиновой ватой ( пространство между муфелем и корпусом, поставил термопару, прогроматор Овен ТРМ 251, твердотельное реле. Ещё вырезал новую крышку из ШВП, так как со старой ( шамотной) не хотела выходить на 1150 градусов. ( жене для обжига фаянса ). А для прокалки опок и с родной крышкой за глаза. Если интересно сфоткаю.

Вот еще программируемый: http://ani-pcb.com.ua/index.php?id=4680&show=4nalbum&do=showpic&pid=288650&orderby=ratingQA

Кий,
это контроллер а не програмируемый регулятор..... он контролирует и держит в одном диапазоне, а програмируемый в нескольких полках по нужному колличеству времени, и заданой скоростью набора температуры..............

Добрый день.
Помогите с настройкой регулятора температуры  ТРП09-ТП
стоит в  "Электропечь Сопротивления Камерная СНОЛ-16-800 И4Пр"
Задавал такие условия:
Программа - 1
Шаг - 1 (температура 149, время выдержки 1 ч.)
Шаг - 2 (температура 340, время выдержки 2 ч.)
И т.д.
Вроде все работает, но печь наганяет температуру до 149 гр. , уходит в режим выдержки (выключается)
, а градусы растут гдето до 178-180 гр. потом стоит и начинает падать до 120-122 гр. и только тогда обратно включается доходит до 149 гр. - выключается  а темп. растет (Замкнутый цикл) Потом шаг 2,3 и т.д.
Как выставить четко до 149 гр. не меньше не больше
Проблема гдето в настройке какого-то параметра регулятора.
Кто знает что изменить ???
Заранее спасибо.

Небольшое описание...

Напряжение питания 220В ± 15%; 50Гц. Цифровой фильтр. Симисторный выход. Возможность коррекции характеристики (наклон, сдвиг)каждой зоны. Законы регулирования - позиционный, пропорциональный, ПИ, ПИД . Включение закона регулирования (прибор используется как измеритель температуры). Время нарастания (опускания) и время удержания температуры на каждый шаг (функция рампы).Всего 16 шагов Автоматическая настройка параметров ПИД - закона регулирования Реализует 5 независимых программ.

Вам может дать совет только тот у кого такая же печь.

Каждая печь настраивается по разному.

На каждую полку программы  нужно указать программе  какую мощность подавать на печь.  Печь набрала 150, дальше программа  должна   включать - выключать печь чтобы компенсировать скачки. Там есть  "квадратик"  от него зависит мощность удержания, его значение надо подстраивать  под каждую полку (150 - 370 -480-730)

Я настраивал  лет 6 назад, и все уже забыл, и нет желания вспоминать, пока все работает как надо.  Смотрите как мигает напряжение когда включается печь -  150 редко, 730 часто.

Читайте 50 раз инструкцию, она на русском.

baramykin,

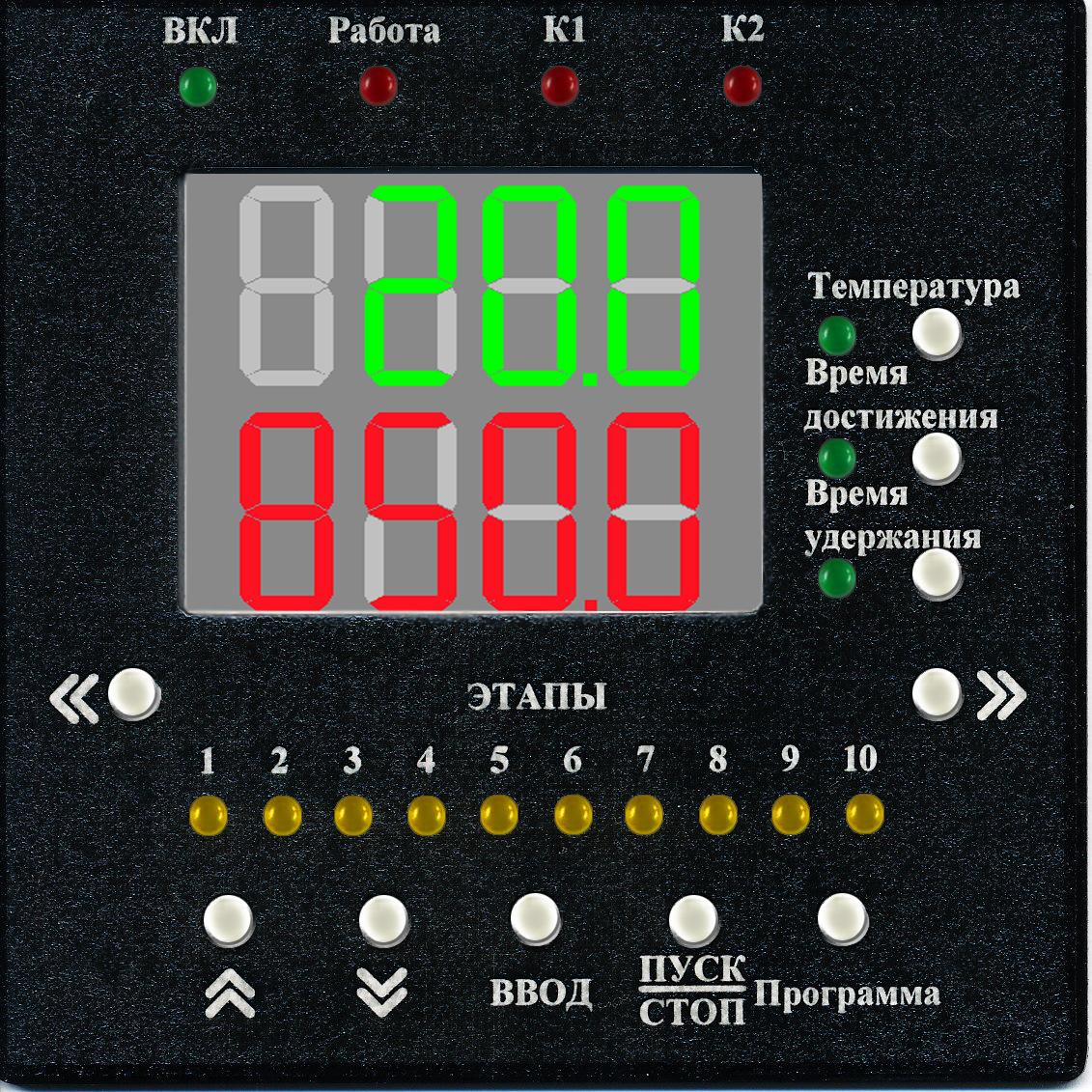

Очень простой в  программировании   контроллер МИКОНТ 10/10,  имеющий  10 программ по  10 полок (шагов-этапов).Возможность  отслеживания   в  работе  заданной   и  истинной  температуры. Корректировка  под любую  печь и любую  загрузку (по  весу, объему, типу формассы)  Инструкция- 3 страницы. Размер 96х96

ivanses,  отличный регулятор, сделай автонастройку и весь головняк пройдёт. По инструкции, сам долго ломал голову, но после автонастройки держит температуру +/- 1 градус. Там всего то, в режиме измерения нажать одновремменно стрелку "вверх" и стрелку "вниз" (держать около 2х секунд), потом "ввод" и печка начнёт поднимать температуру до 250, подержит, до 500, подержит и до 750, подержит и напишет "END". Займёт это всё пару часов !!! Делаю так раз в пол года, примерно, спираль у меня открытая, выгорает, становится тоньше, печь теряет мощность и соответственно не попадает в нужную температуру. Ось така ... малята.(с)

Прочел в инструкции что Это "Коэффициент усиления"
По заводским установкам он равен "0"

У меня этот квадратик на 50.

Женя правильно посоветовал попробовать автонастройку, что на последней странице инструкции.

Меня смущает что у вас инерция очень большая.  У меня открытая спираль и термопара тоже открытая, реагирует быстро.

Про выгорание ничего сказать не могу, печь работает с одной спиралью и открытой термопарой уже 25 лет.

Я после настройки имею привычку записывать прямо на инструкции установленные параметры, которые мня устраивают. Память не вечна.

Регуляторы мне кажется хорошие, первый поставил в 2006,  второй в 2008 и никаких нареканий по их работе.

Всем привет.  В целях экономии пришлось купить печь с одноступенчатым микропроцессорным терморегулятором. Насколько возможно переделать под многоступенчатый? Может кто сталкивался?  Печь ЭКПС 10.

Странно, вот здесь
http://www.sovlab.ru/mufelnaya-pech-rossiya-ekps-10.html
написано, что это многоступенчатый

Так оно и есть, у меня такая как по ссылке, может Gary что то напутал?

К сожалению не напутал. Просто ЭКПС 10 производят в нескольких вариантах. Моя вот эта
http://www.laborkomplekt.ru/?page=7&sid=5&srid=58&iid=4610
