 не подгорает......... если драть на 80-63  а полировать на черной 2-1  с пастой..........ничего не сгорело....а пятку ... вообще выключаю ..... прижал и другой рукой чуток шайбу провернул..... в лупу глянул..... раз -- два и все........а резинку эту попробовал..... чота дурют нас буржуины..... Жениным шайбам уступает полировка..... хорошо я ее не в гленде купил а дешевле значительно... иначе ужеб  жаба задушила)))

а я не долго думаю во такую замутил

Спасибо друзья)))) приедет компрессор соберу и выложу что получилось))))  я тоже пяточку в ручную навожу, спасибо Сергей посмотрел твое видео по Лучу 02 теперь облизываюсь на него, вроде и не нужен особо но прикольная штука)))

https://www.youtube.com/watch?v=yWK5PUMIBEk&feature=youtu.be    шайбы  80\63   и 2\1   спица ф3  заточка новой спицы

Сергей Вальтман,
А рез покажите   , что на выходе.

Воть,  поршень,  1.9гр на минимальной мощности....
Пойдет?

Здравствуйте! Специалисты по заточке штихилей подскажите почему применяете горизонтальную заточку,а не вертикальное расположение заточного диска? Ведь на вертикальном положении диска лучше обзор, удаление шлама и больше вариантов использования станка при заточке.

я не специалист.... но иметь распыл воды в вертикальной плоскости менее приятно чем в горизонтальной.....его к  земле тянет ..... а во вторых а чего там смотреть????? смотреть надо в лупу на грани.... ну и огранка она на слух   и счет идет по делительному кольцу и лимбу.... так как ту грань которая снимается через клинок все равно не рассмотреть..... я так думаю......

а для удаления шлама есть центробежная сила и вода...... вата и паста........  так и гранят камень не первые сто лет.......

Традиционно ручной режущий инструмент точат  на горизонтальном камне, и как ни странно обзорность лучше именно в таком случае. Да и безопасность выше
А нахождение глаз в плоскости вращающегося инструмента всегда потенциально опасно.
Для заточки вручную, например токарных резцов конечно лучше использовать вертикальный круг, в таком случае удобнее решить вопрос жёсткого упора ( при значительных нагрузках)  для резца расположенного на горизонтальном упоре. Есть ещё один фактор в пользу вертикального круга, - это возможность подлезть к обеим плоскостям. Но при заточке штихеля это ни к чему.
Есть люди предпочитающие точить штихели вертикальным камнем, будь то точило или бормашина.
Лично мне очень удобно и комфортно точить и доводить на горизонтали.
А как вы SWB предпочитаете точить штихеля?

SWB.,
А что вас натолкнуло посмотреть на вертикальное расположение*?
Не специалист,но мне просто интересно

amigosan
Я всё вкратце изложил в сообщении 229. Использую это оборудование в течении года. Добавил реверс двигателя. угломер Серебрякова и приспособление для быстрой юстировки резца для заточки, зрение стало слабовато. Моё личное мнение, пока лучшего не видел хотя опробовал много.

зеркалом можно пользоваться одинаково успешно как на горизонтальном так и на вертикальном круге..... пока не начнется подача воды..... или протирать пастой... тоже кидает немного....... черные шайбы которые дают идеальную поверхность (при умении) требуют протирки или вд40 или пастами или силиконовым кремом............ для удаления шлама.......

Здравствуйте! Вальтман  при заточке я не пользуюсь водой. Перегрева у меня нет даже на стали. Обороты 450 об/мин, диаметры шайб небольшие, линейная скорость маленькая. Зеркалом я не пользуюсь, сделал реверс. Вообще мне нужен был агрегат широко универсальный, на котором я мог бы делать максимум операций по заточке и мне кажется удалось. Я доволен.

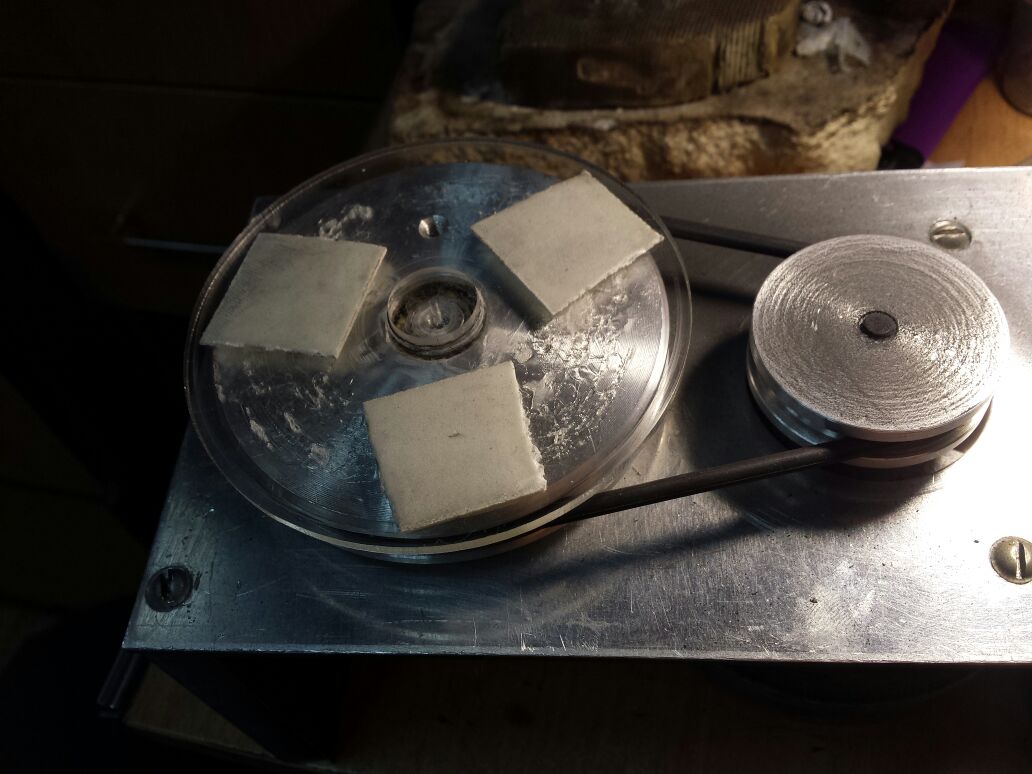

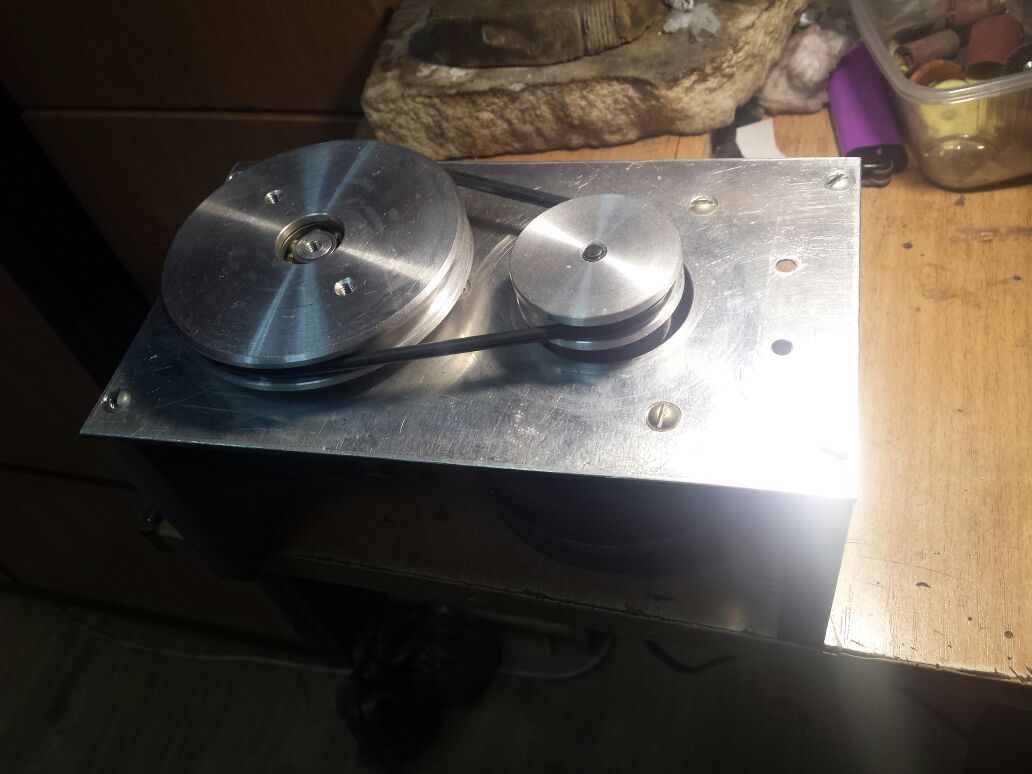

Пока сделал так, но буду переделывать

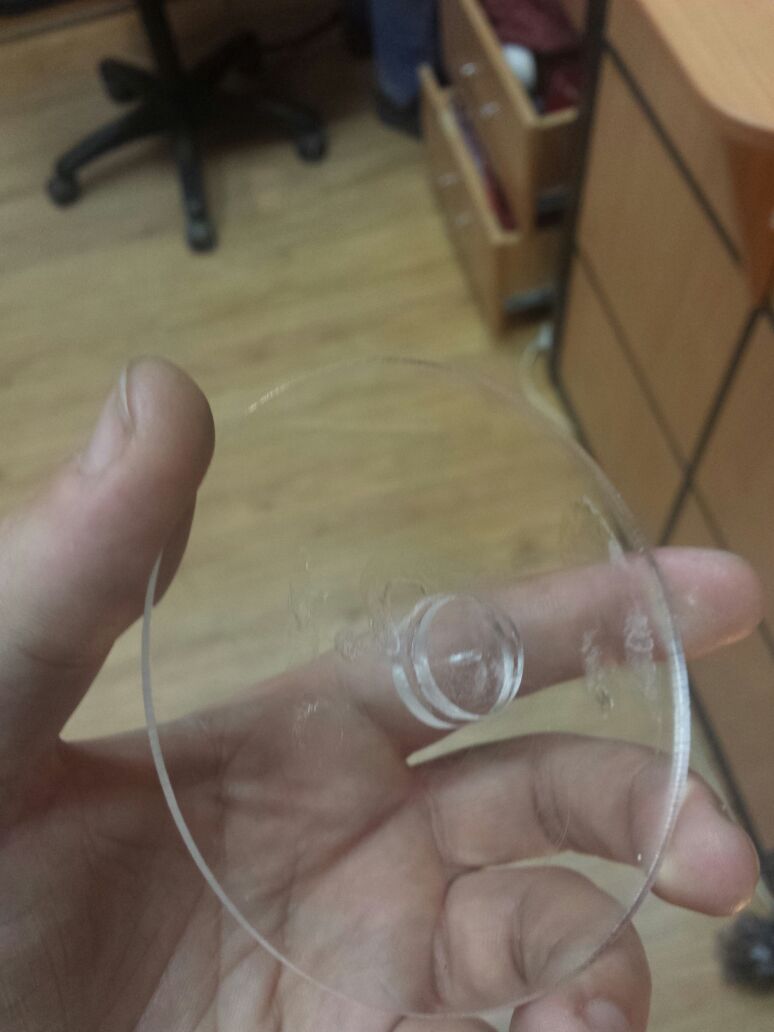

Добавлю второй уровень, над всей системой, чтобы стружка не летела к двигателю. вместо двухстороннего скотча положу тонкий резиновый диск, чтобы алмазные диски просто перекладывать  на частоте 400-500 ничего не перегревается и не вылетает. Думаю диски можно и не крепить просто на резинку ложить.

вот так

И вам здравствовать, у меня обороты от 200 до 3000,  для заточки любых резцов в том числе и под гильоше,  а также огранки природного камня,  вода для увеличения производительности,  особо ковыряться некогда ....

Zhavoronkov,
Нагородил))
Прижимать надо,диски ежели китайские будут проскальзывать и теребенькаться ))))
Ужо проверял.
Вода тут зилишняя в прицепи,диски крупнозернистые все почти выдувается.
Если только плекс спреем вазюкать.

Правда тихо работает дрыгатель ?))

Если уж совсем хочется резинку, проточку под пасик и тудыть его)
На нем в основном задают форму.
Пятки лучше в ручную.
Переверни маленький шкив)

Так меньше деталей)

Деталей меньше но оборотов больше))) да не особо и нагородил))) вся переделка 15 минут заняла. Дольше диски китайские ждал, взял разной зернистости но по результату 3000 китайский как наш 1500. Двигатель тихо работает радует. Я же делаю из того что есть потому и горожу)))
