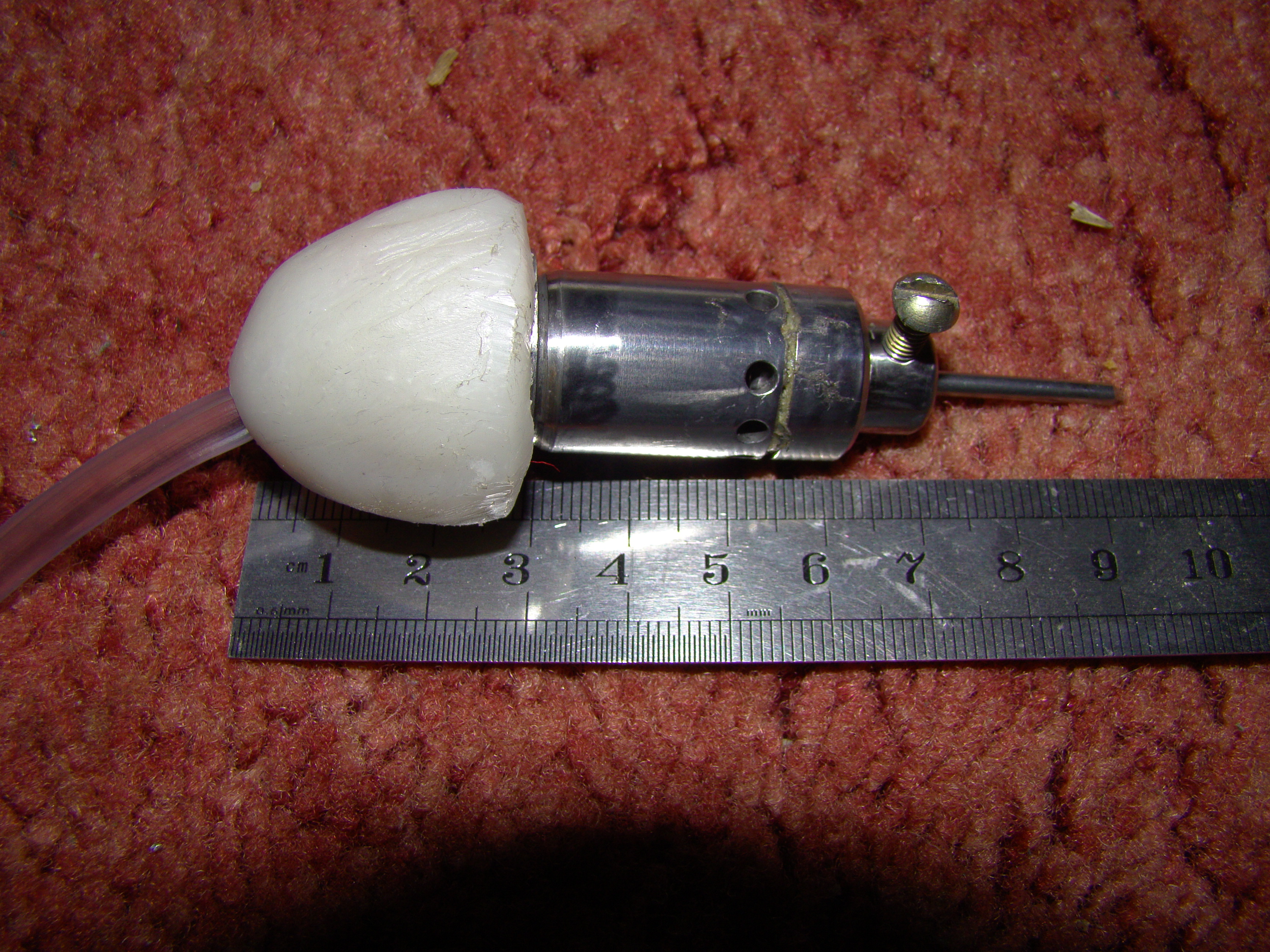

У меня амплитуда 15мм примерно, вес поршня 3.19гр

ага... значит, можно будет укорачивать, а то длинновато получается

bazzl,
Так а у Вас нет возможности вставить штихелек в пилотный образец да попробовать?, сразу ясно станет, тем более Вы же делали штихель и знаете какое комфортное усилие удара нужно, я то не пользовался ими и даже не видел никогда, поэтому сдуру забабахал поршень , типа гвозди рубить)))) потом выяснил что для мелкой работы , нужно легче в два раза, ну сейчас Марат 117 навел меня на мысль, он рассказал что у него держалки С Валерой они делали, несколько штук сразу с резцами , вставляются спереди вот тут та мне масть и покатила)))) понял что таким образом и поршенек закинуть нужного веса ваще без промблемм)))))Вот токарь выйдет)))) пока ручку переделал, еще проще трубка без резьбы запрессовано в ручку , капролон немного как растягивается что ли. Держалок наточаю, но от болтика с накаткой не откажусь, шестигранничком боязно сорвать в винтике место.

в кине, которое я показывал, я в финале произвел флахом некоторую шанцевую работу по серебряной пластине - вполне годится для всего мыслимого...но хотелось бы предусмотреть и всякое немыслимое, чтобы был поширше, значить, диапазон возможностей

сразу окончательный вариант никак не может получиться, конечно, но количество пробных устройств хотелось бы сократить

а тот пневмоштих, который я сделал года два (или три) тому назад, тяжеловат для всяких тонкостей, по нему трудно определяться

а надо ли ?, если вдуматься , большим усилием или выбивать из китта будет, или такие заусенцы выворачивать, или как я аметист , точал точал, как грохнул его и по новой для закрепления навыка))))))

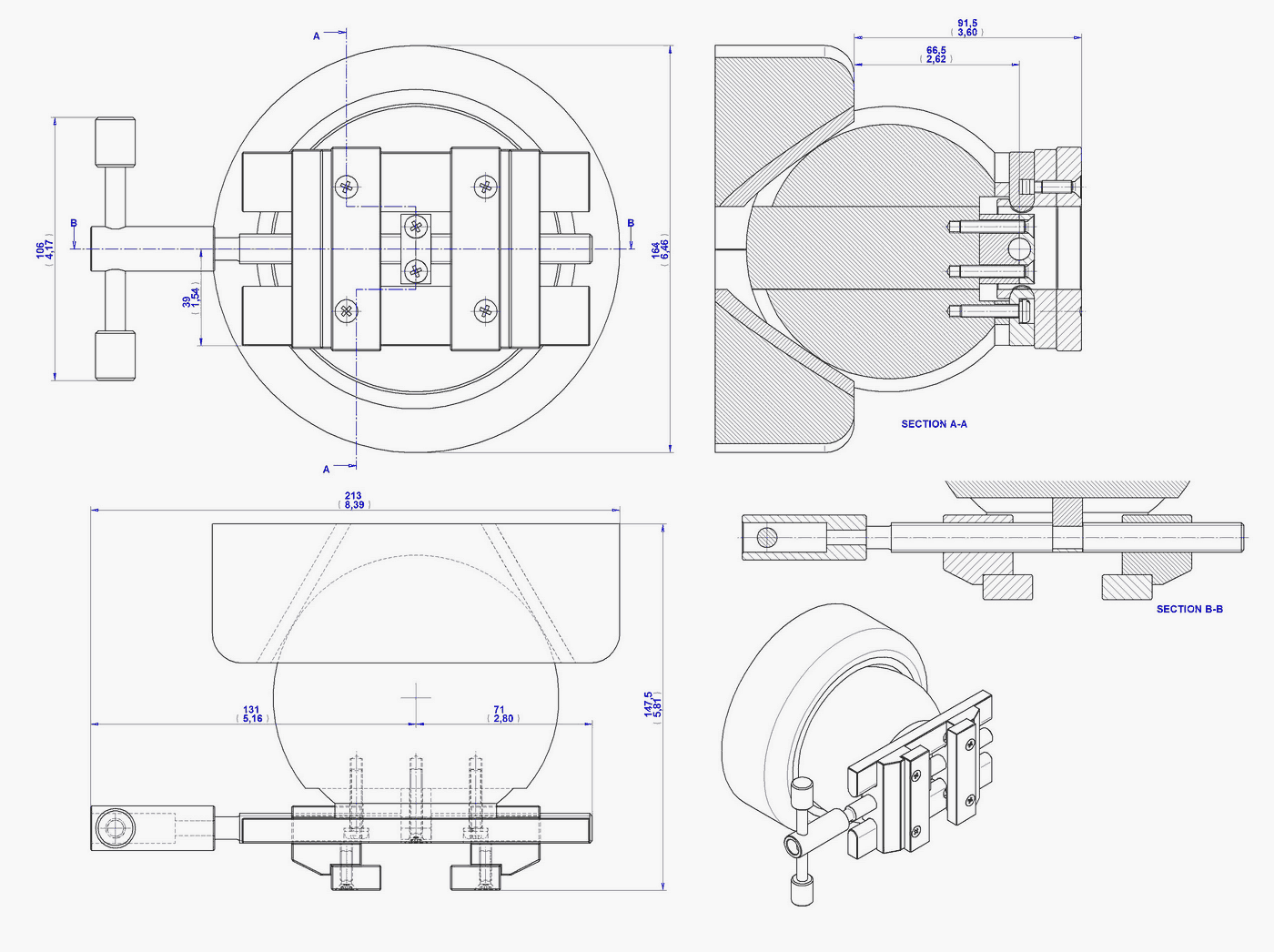

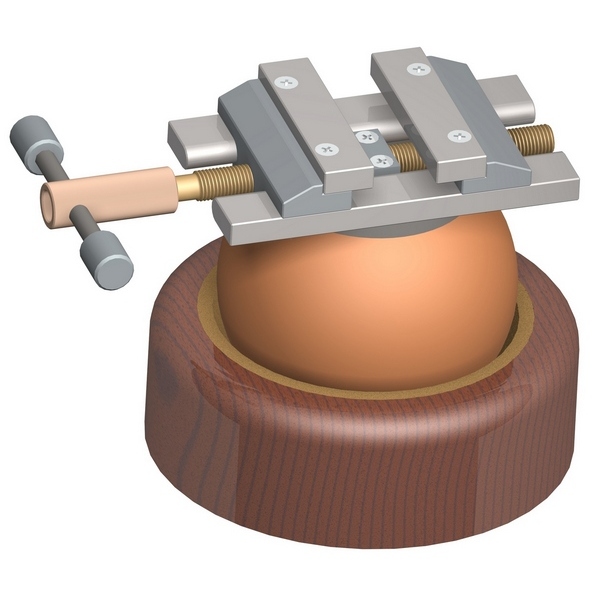

Всем ещё раз добрый день. Вот если кому то пригодится, бочка так себе, а тиски ничего, если бы у меня не было аналогичных, я бы такие заказал.
Не грузятся чертёжики, ссылка.
http://www.craftsmanspace.com/free-projects/engraving-vice-plan.html

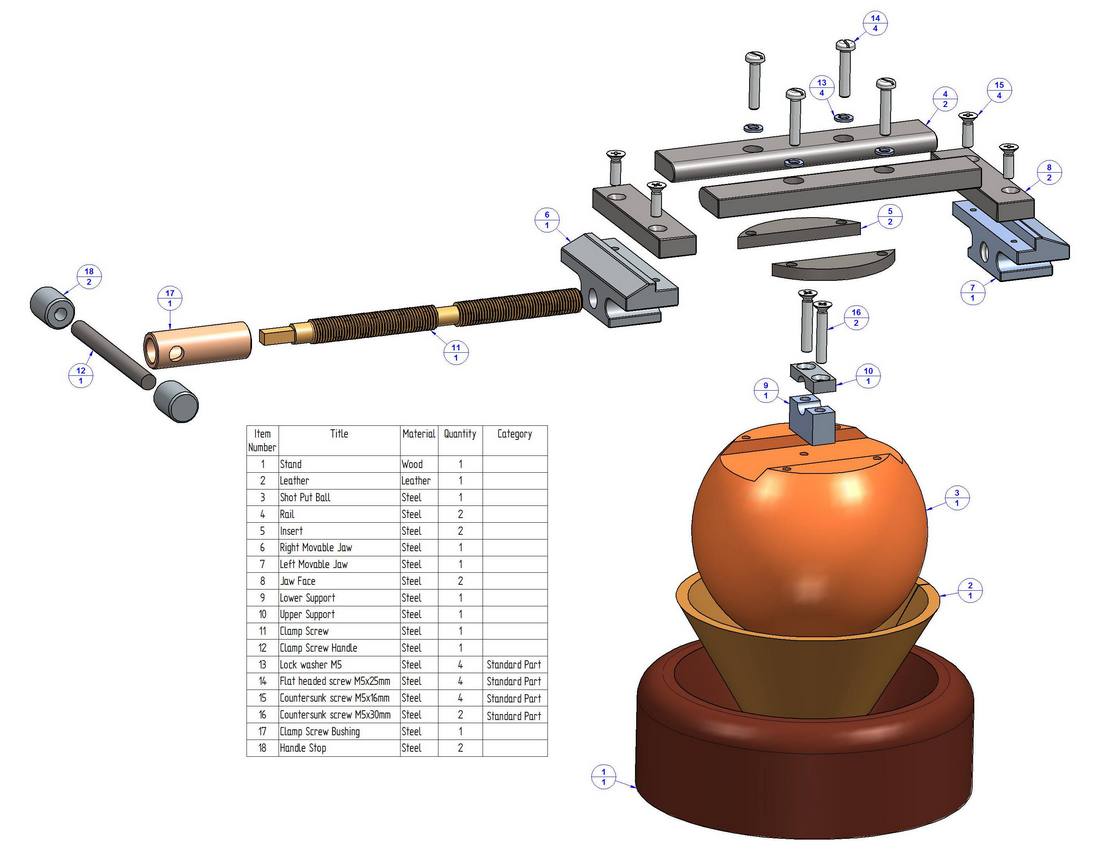

Там на странице файл для скачивания в PDF, с полным комплектом чертежей.

Не плохие тиски на шаре,но больше полезны будут для оружейника -гравера.для ювелирки они не совсем маневрены,испытывал в своё время такие.Но привыкнуть можно,да и комплектующие можно найти там где Михаил Ш подсказывал.

вот такие покупал ф 127мм, нормально там на подшипнике крутится половинка зажимается хорошо ключем всякие штучки для закрепления и всего 9 рублей http://markis.su/catalog/sharnogel-bolshoj/

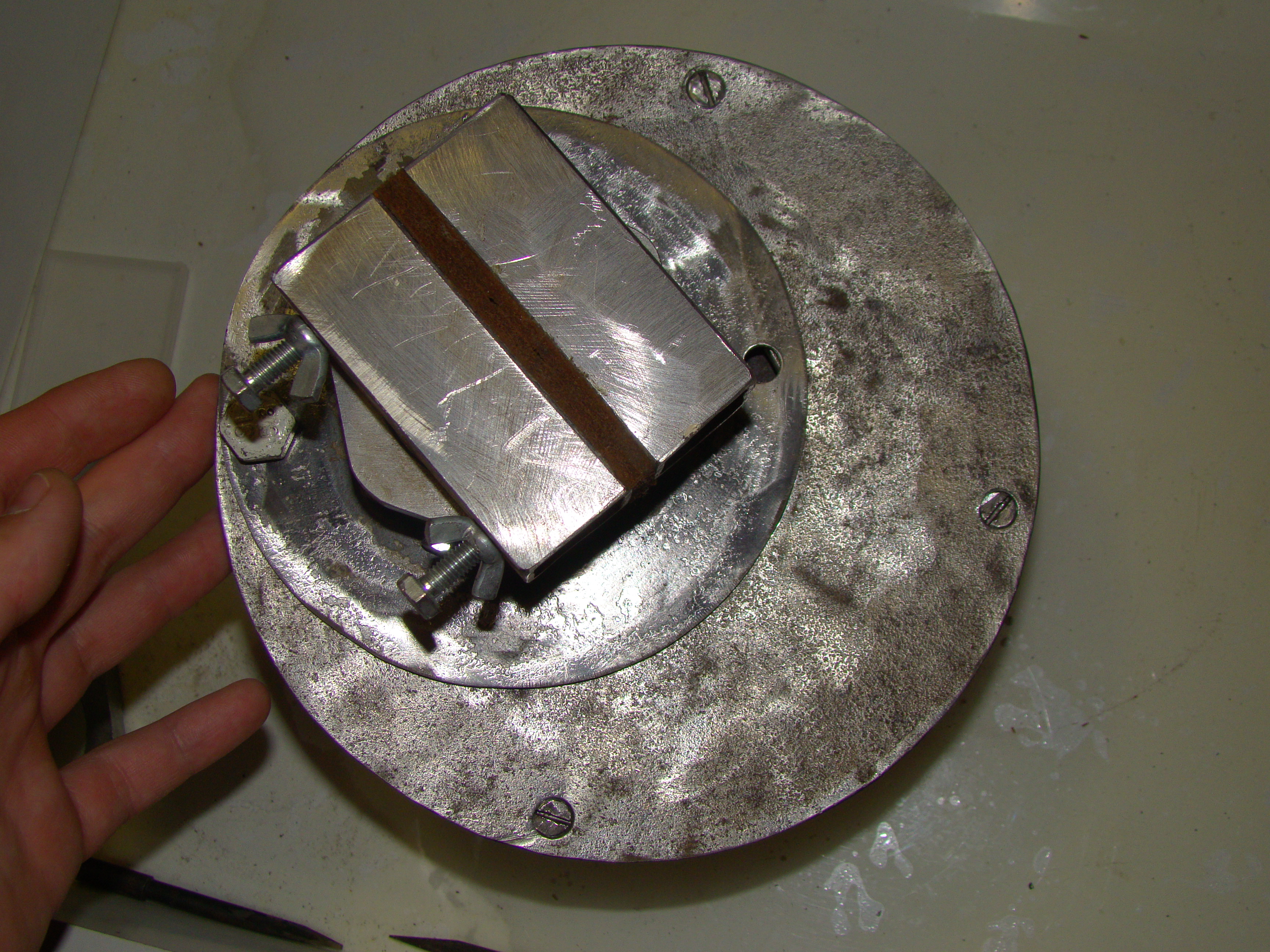

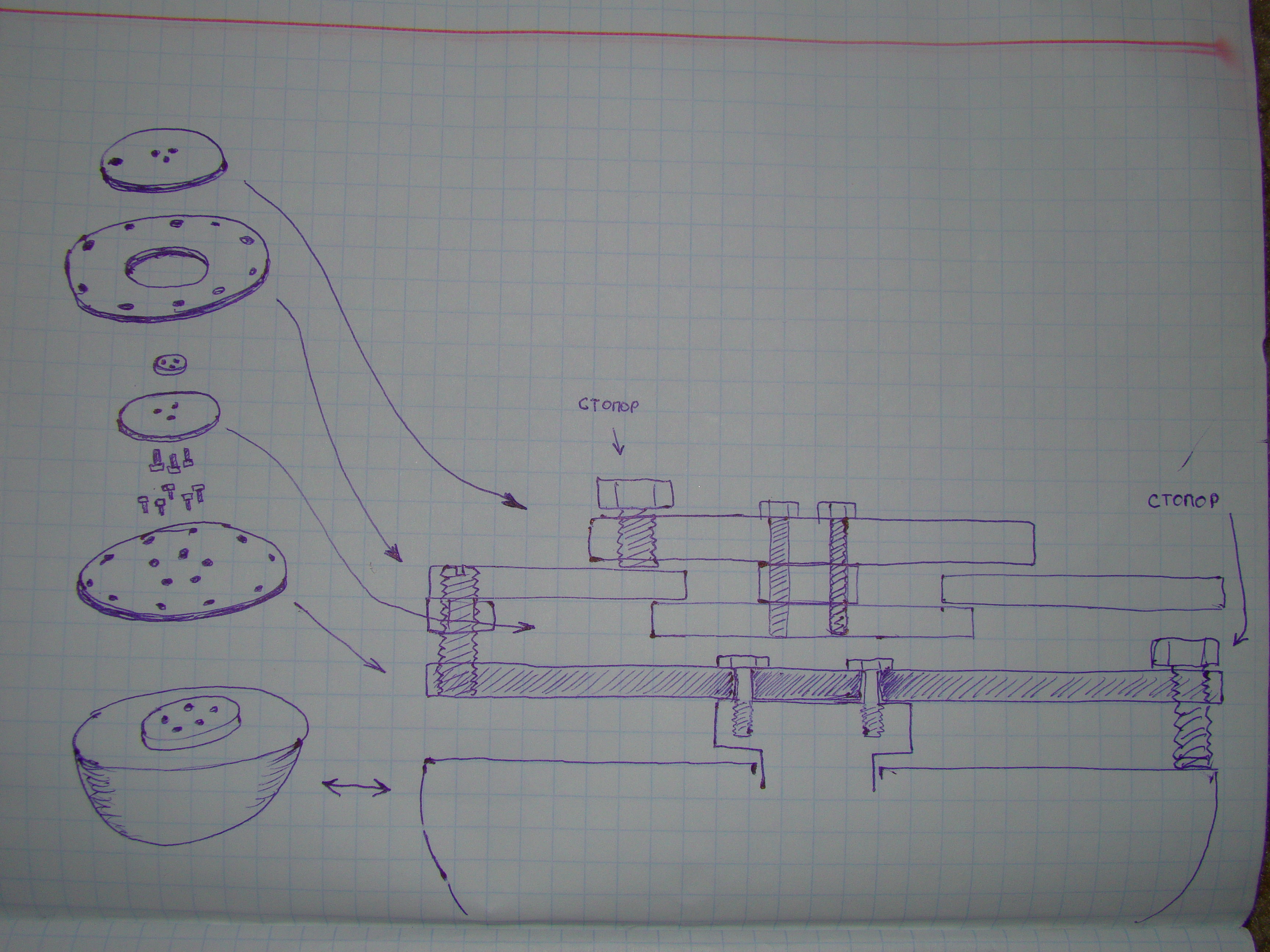

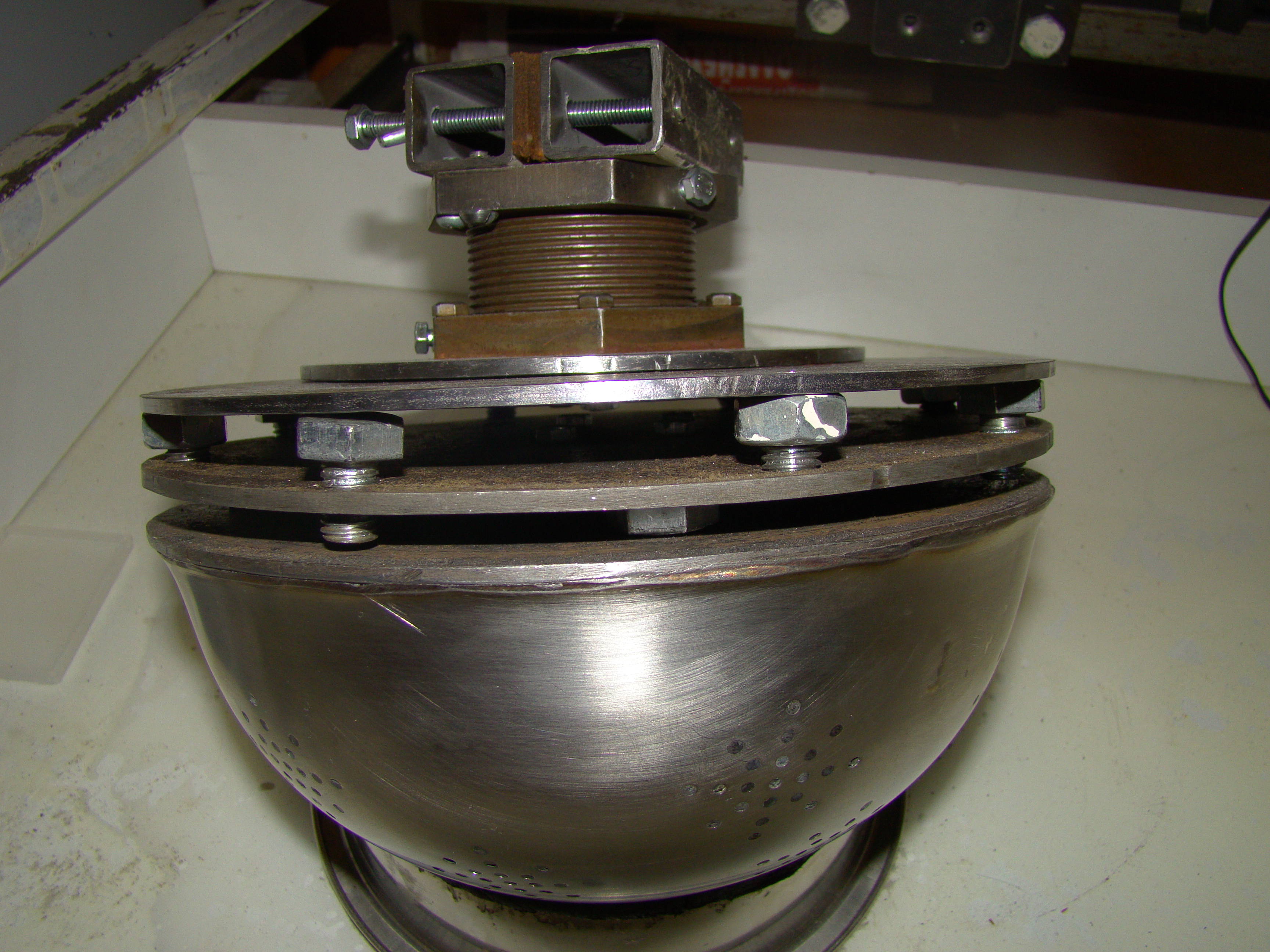

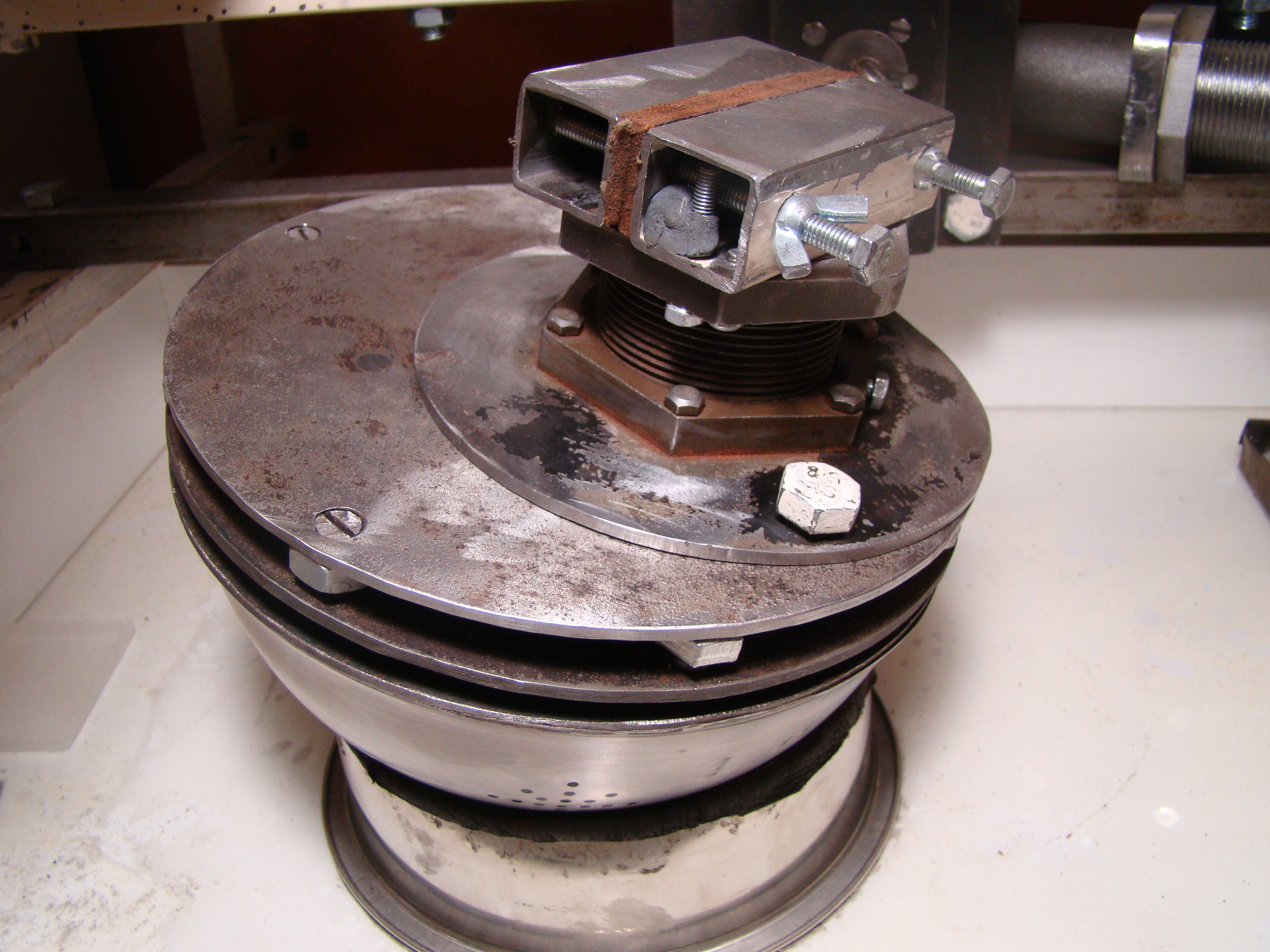

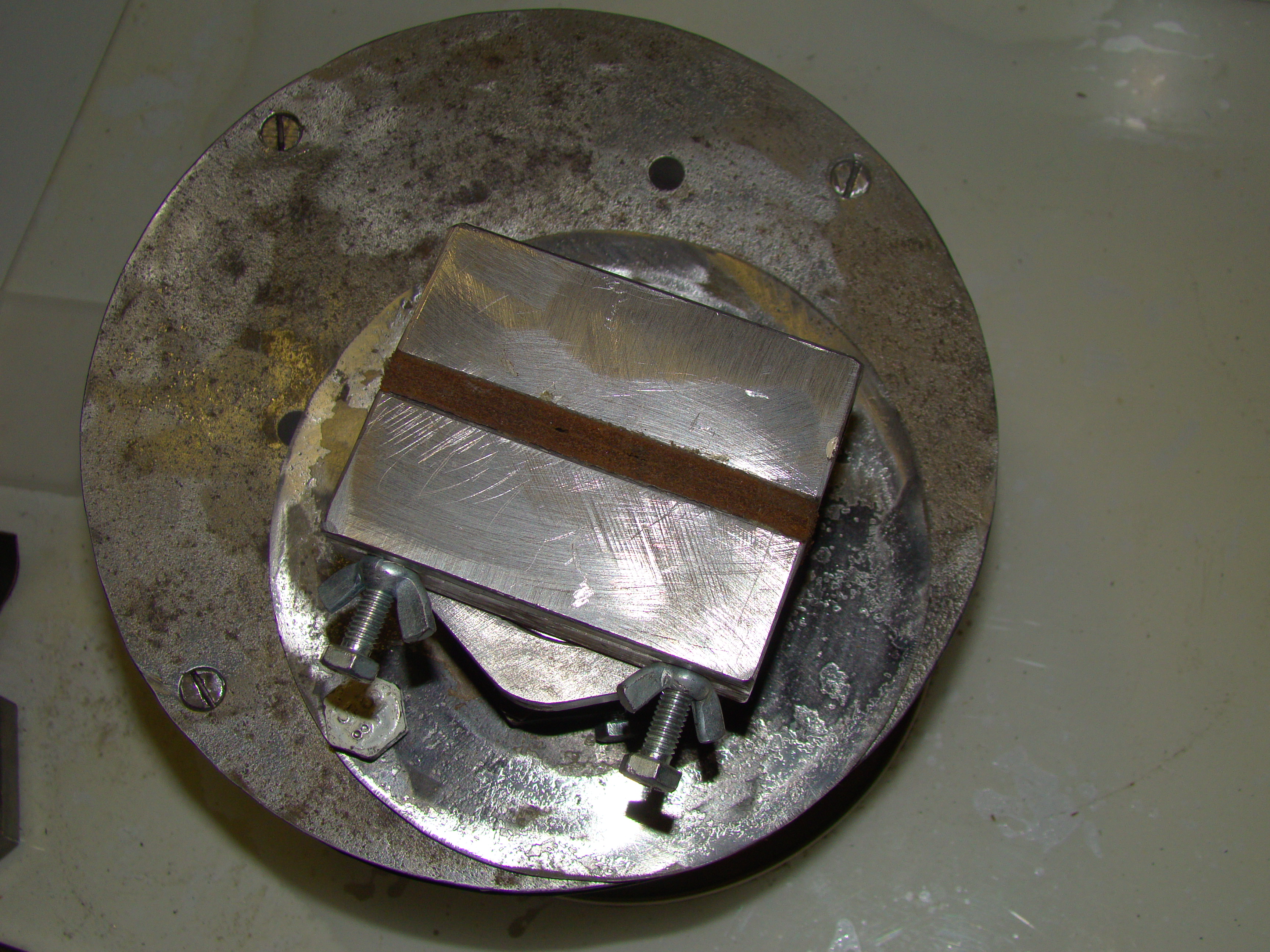

Таким образом можно сделать любого размера под свои нужды, подшипник и центр меняющийся необязателен, можно заменить вращающейся платформой на которую ставить тиски.

Чего-то никто дизайн не хвалит, а ведь стилистика идеально выдержана

сколько смотрю вот тут...господа...а для кого нибудь здесь важна эстетическая состовляющая инструмента?его вид например?я прям не знаю..смотрю и лично я наверное на таком не стал бы работать.просто мне не нравится вид инструмента. Мне нравится инструмент, который в руках приятно держать. А тут иногда ну просто афигеть какие творения выставляются))



пс.Просьба не говорить, что типа зато бесплатно. Неужели мы(ювелиры) такие бедные, чтобы работать на таком?:)Некоторые в топе от 100 тыщ за заказ берут...а комплектуху на помойке ищут. Видимо я слишком молод еще и не застал времени совка, когда ничего из инструмента не было...но так это время уже давно и безвозвратно ушло слава богу...


Ппс. Ни на кого не наезжаю...просто тема для обсуждения пришла в голову:)

Пппс. Пиписьками не меряюсь))))

По поводу красоты инструмента, в свое оправдание могу сказать: инструмент мой личный для домашнего стола, делается в виду скромного бюджета (детки и жена кушать хотят и вообще у нас в стране жопа заказов мало) на роботе использую копию джиерси тисков, шаровые только в нете видел и хотел попробовать как на них роботать.

Да, для меня важна. Если я не могу сделать что то красиво - обращаюсь к мастерам, например в Ижевск.
Вот мои зайки.

Олаф.а такие нравятся? кстати у вас в Питере есть таковы.

Да, красота. Добрые прилады, на шаровой интересные.

Михаил...я разве с вами спорил? [IMG] просто я читаю ваши перлы и решил немного влиться в дискуссию...))


Я ниразу не видел рекламу GRS. Продается везде, но чтобы настойчиво рекламировали, как это было в теме с фрезерными станками мира....где было много рекламы от топикстартера...Реклама нужна только тем, кто только начинает рынок осваивать...GRS уже на рынке много лет. Зачем им реклама...их и так весь мир знает

Ответ пожалуй прост. Шар GRS для гравировки с центром вращения стоит 1000 уе. Но если мне сделает качественно и на уровне в Ижевске за 500, то зачем покупать за 1000? [IMG] И это логично...но вот у меня например Ижевска нету...и Питера тоже...и мастеров серьезных по токарке или фрезеровке не знаю...все срулили отсюда...а покупать УГ армянского завода, как в соседней ветке?Нет уж..увольте. Второй критерий(лично для меня) в пользу GRS...я сперва попробовал их инструмент у коллег...я отказался от штихеля Романа в пользу GRS...и этому тоже есть причина. Я ее вообщем не скрываю. По сути я только начинаю развиваться...и я опять таки работал на пневматике GRS у коллег.Мне понравилось...я не серьезный гравер(я вообще к этому делу дышу очень ровно), мне просто нравится крепить...Вот штихеля Романа я сам не пробовал. Бюджет у его штихеля тоже не маленький. Ну лично для меня это серьезное приобретение учитывая полугодовалого сына и содержание своей семьи...)Я просто не могу покупать вслепую то, что не пробовал и слышал только отзывы.Просто не могу...может с возрастом, когда я уже буду в "теме" я с удовольствием продам этот GRS здесь и еще наварюсь на этом и потом куплю штихель Романа и буду юзать его в свое удовольствие, но увы не сейчас.


Сергей, вы здесь абсолютно правы. У всех просто направления разные....может быть вам нужны все приспособы Валерия....а кому то и половина не нужна...что ж тут поделать?Нет лишнего инструмента...бывает лишь тот инструмент, который ты "перерос" в профессии.


Опять же вопрос спорный...вы наверняка уже тоже взрослый мужик и я по сути вам в сыновья гожусь. Но мне не нужен токарный станок..не нужен ограночный...зачем?у меня есть цель по ювелирке...я не суюсь(пока) в другие направления...я предпочитаю досканально узнать то, чего я хочу...а потом, когда мне уже будет под 50...я буду свободно заниматься тем, что мне захочется....а пока молодой нужно только работать, работать и еще раз работать, чтобы в своей жизни чего то достичь.






хорошо и дешего не бывает.я к этому уже привык...хорошо бывает только дорого и если я сделал работу на уровне, я никогда не возьму за нее дешего. Ибо нефиг.)

Извините, перебью тему пневмоштихилей, заточных девайсов и токарных станков, сегодня выбирал штихелем (ручным) полоски на латуни, да-к на пятке штихеля (правда не на всех) стал металл прилипать, да так, что ногтем не содрать, проблема - угол заточки (у всех штихелей одинаковый), металл дерьмо, сталь штихеля не подарок?
