не линдсей, не вальтман, не джиэрес....может быть, отбойный молоток, но я в его устройство так и не вник, поэтому не уверен

может сложиться впечатление, что я на этот дрын давлю со страшной силой...действительности это не соответствует, не давлю сафсем

но шарик легковат, конечно

пока фсе

Да шарик потяжелее поставить, а штуку в изоленте есть возможность вынести на стол или уменьшить чтоб в кулак помещалось ?

А на что влияет вес шарика?

штука в изоленте - это золотник диаметром 30 и высотой 15, в кулаке вполне помещается, если его штатно приделать, а не на соплях, как в макете...он у меня состоит из двух половинок, замотанных изолентой

только у этого золотника куча шлангов, которые нужно удобно пристроить, а тут не вполне понятно с сечениями, завихрениями и прочей байдой - это пробовать нужно

вынести подальше за пределы штихеля - начинаются перебои, пока непонятно, с чем связанные

чем больше вес шарика, тем сильнее удар при прочих равных

bazzl,
+ ЗдОрово! и частота буть здоров , интересно сколько в минуту , а принцип отбойного,  вот на картинке, там либо плоский золотник , либо еще как катушка видел.
В пятницу всетаки замерил давление в своем варианте показывает на вакуумманометре от +0.3 до -0.3, но показывает только на небольших оборотах, на больших стрелка из за инерции не успевает и просто дрожит.

Всплывшая фамилия физика натолкнула на идею использовать для привода пневмоштихеля, не избыточное давление, а пониженное, т. е. вместо компрессора подключить пневмоштихель к вакуумному насосу. Производительность уменьшится, увеличится или останется на прежнем уровне?

korobtsov-alex,
Будет такой как при давлении в 1атм)))))) это максимум))))

Да и нагнетать воздух во много раз проще и дешевле, чем его отсасывать.

Откачивать)))))

Вспомнил еще.

У вакуумных штук всяких ,минус - любая смазка быстро испаряется в разряжении , насос то маслом залит, а вот в приборе быстро выкипает.

и мягкие шланги залипают. Одни минусы, плюсов нет

bazzl,

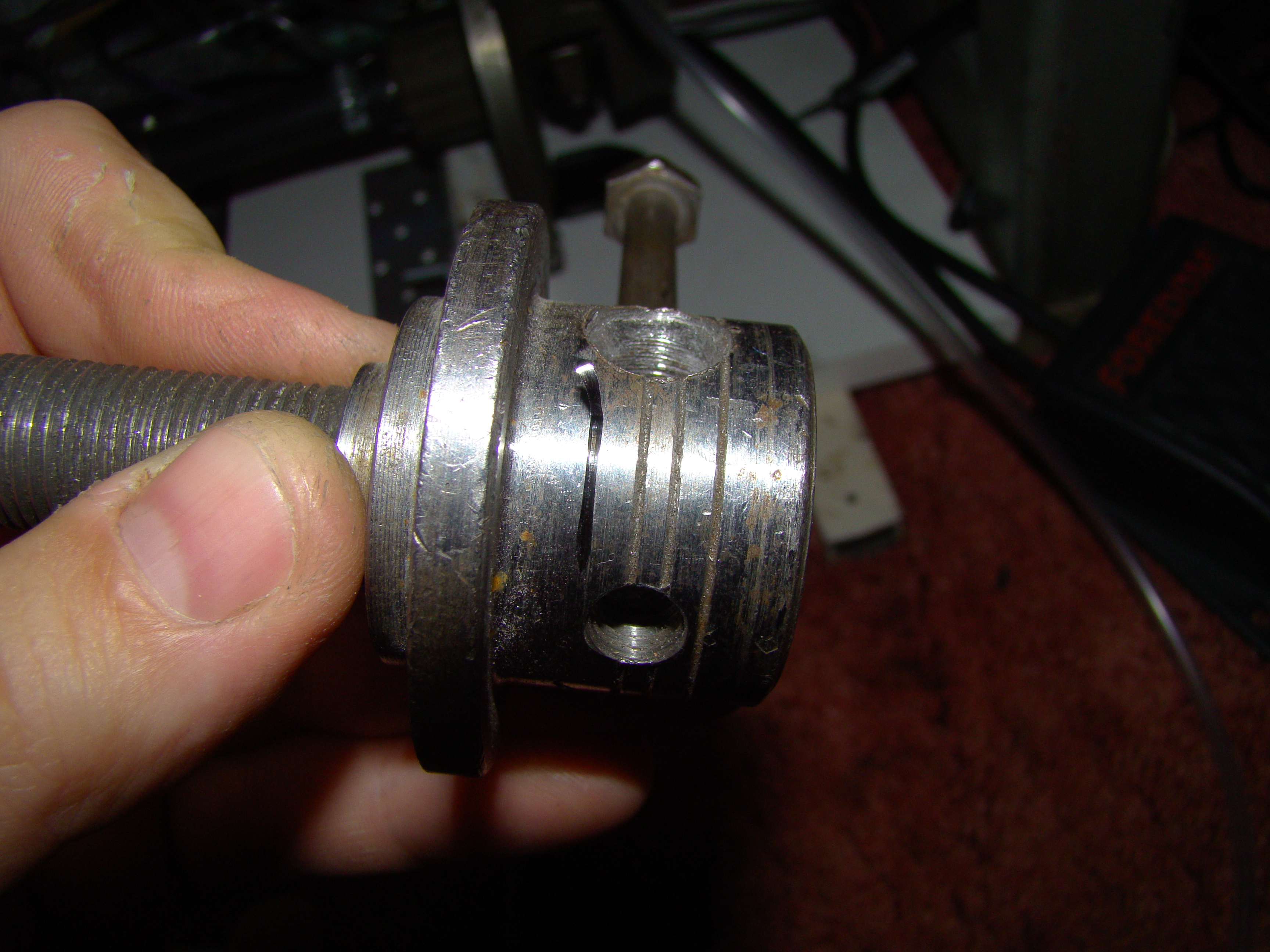

         Я ету конструкцию штихеля уже пробовал сделать болие двух лет назат,етот золотник как вы его называете я тогда сделал из латуни,все паял серебром.Короче говоря китайское пневмозубило с которого я раньше выставлял фотографии,в пропорциях уменьшил до размеров штихеля ,етот золотник у меня получился диаметром 14 мм.
  Когда я его запустил,то сразу понял что кроме шума от етой конструкции больше ничего я не добюсь.
Както хотел етим китайским пневмозубилом чтото перерубить,лучше бы не пробовал,думаю штихель Михаила будет помощнее,зубило совсем новое.
  Недостаток етой конструкции в том что когда поршень или шарик движется в перед,в ту или другую сторону,должен создать перед собой определеное давление,которое переключит клапан на обратный ход.И тем самым давлением что перед поршнем,сила удара очень падает.Так что я думаю пр ету конструкцию лучше забыть,как про страшный сон,гдето так.

чота это или не та конструкция, или неверно понятая....в моей системе золотник переключается давлением не перед шариком, а после шарика...мне очень нравится простота, надежность, стабильность этой системы...то, что она обеспечивает очень широкий диапазон частот: от двух-трех ударов в секунду до дофигища, то есть работает отлично

двуграммовый шарик, действительно, легковат, но это поправимо

а можно ссылку на это устройство пневмозубила?

насчет "перерубить" что-нибудь пневмоштихелем - без комментариев))), которых уже и так хватает на эту тему

ага! нашел пневмозубило

в этом роде, но не совсем, но похоже


и не михаил ш

етот чертеж - это этот ?
это не то, хотя похоже...это будет работать с ба-а-а-альшими проблемами
фишка в этом! когда я это сообразил, помню, пальцы ног непроизвольно сжались в кулаки....это был момент приятный, но скоротечный(((

Собрал испытательный стенд: двигатель от стиральной машины связал с компрессором из холодильника гибким щлангом, двигатель подключил через форедомовскую педаль, в качестве рукоятки к штихелю, плунжерная пара с поршеньком диам. 11мм(кажись от камаза).

Вот . Абсолютно новая модель(внешне практически не изменилась) Теперь короче на 10 мм

kuljbin,
Красивый! А удобно такой короткий?  Ждем Новую модель от Михаила Ш
